Registrerendiode (Gezocht)
door Sietze Osinga
, Koekange, 17-11-2012, 20:05 (4392 dagen geleden)
Wie heeft de volgende diode nog liggen en wil mij die overdoen?Het gaat om type:2,1 S71.Zit in de Philips portable:L4X42T.Het is een groene uitvoering.Of is er een vervangend type hiervoor?
Graag hoor ik van jullie.Bij voorbaat dank voor de moeite.
Groeten,
Sietze.
diode
door maarten van dijk , 17-11-2012, 20:21 (4392 dagen geleden) @ Sietze Osinga
Sietze, volgens Jeager is de 1S73 een Ge diode 20 volt,0,12A en te vervangen door een AA118 of AA133. De 1S71 staat niet vermeldt, maar zal een type zijn met een wat lagere spanning,stroom of stijgtijd.Je kunt denk ik gewoon vervangen door een universeel germanium type, OA 70 o.i.d.
mvg, Maarten van Dijk.
diode
door Sietze Osinga , Koekange, 17-11-2012, 20:53 (4392 dagen geleden) @ maarten van dijk
Dankjewel,Maarten.Die heb ik nog wel liggen.Gaan we proberen.
diode
door kris
, Gent, België, 17-11-2012, 21:04 (4392 dagen geleden) @ Sietze Osinga
He type diode dat je als vervanger gebruikt hangt toch wel af van de toepassing.
Is het in de FM discriminator, dan vervang je ze best allebei door een type dat hiervoor bedoelt is.
In de Am sectie steekt het niet zo nauw.
groeten
Kris
diode
door Sietze Osinga , Koekange, 18-11-2012, 09:38 (4392 dagen geleden) @ kris
Hallo,Kris.Bedankt voor je reaktie.De voornoemde diode zit in het stuurgedeelte naar de eindversterkingtrap.
Groeten,
Sietze.
diode
door Sietze Osinga , Koekange, 18-11-2012, 09:52 (4392 dagen geleden) @ Sietze Osinga

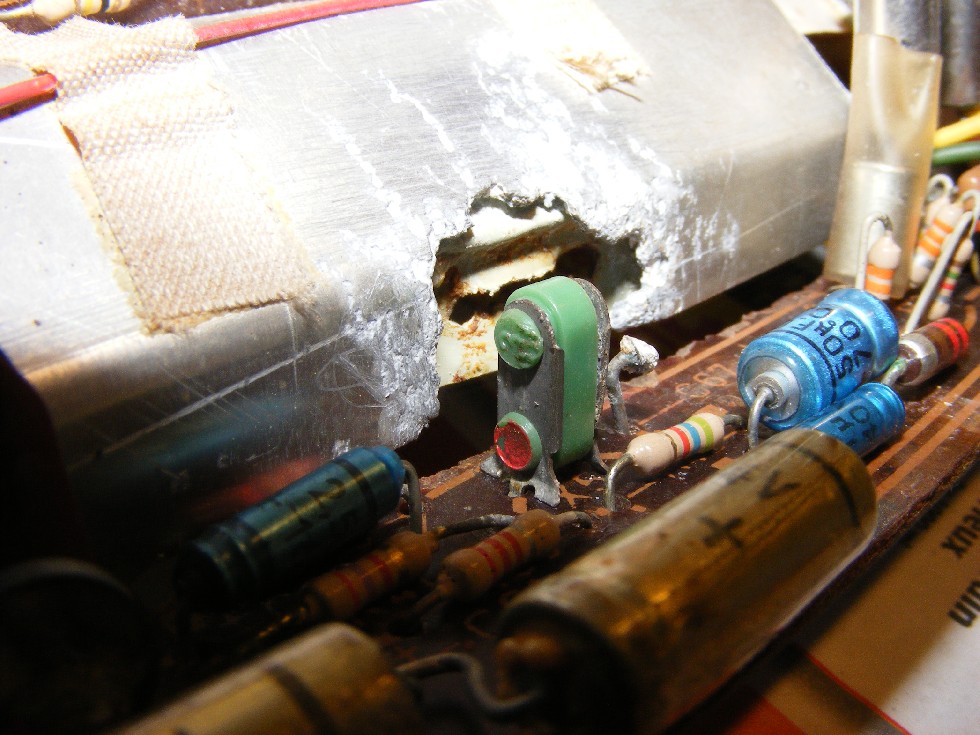

Hierbij een foto van de diode.![[image]](images/uploaded/2012111810524350a8afebb70a4.jpg)
diode
door Willem.H.N. , Enschede, 18-11-2012, 10:05 (4392 dagen geleden) @ Sietze Osinga
Hierbij een foto van de diode.
ASBEST???
--
Lukt het niet?
gebeurt mij ook wel eens.
diode
door kris , Gent, België, 18-11-2012, 10:08 (4392 dagen geleden) @ Willem.H.N.
Gewijzigd door kris, 18-11-2012, 10:10
door batterijzuur weggevreten aluminium.
Sietzse, Ken je de positienummer van de diode in het schema?
groeten
Kris
diode
door Sietze Osinga , Koekange, 18-11-2012, 10:29 (4392 dagen geleden) @ kris

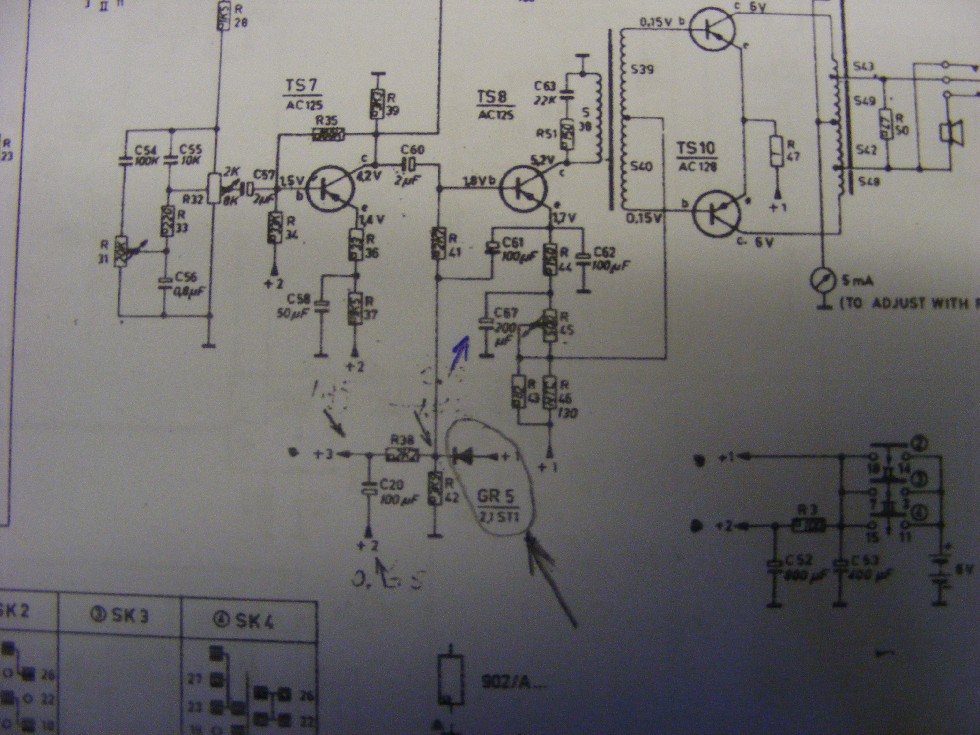

Hierbij de plaats van de diode in het schema.![[image]](images/uploaded/2012111811282550a8b849cded2.jpg)
diode
door soundman2 , Wouw, 18-11-2012, 18:30 (4391 dagen geleden) @ Sietze Osinga
Gewijzigd door soundman2, 18-11-2012, 18:31
Hierbij de plaats van de diode in het schema.
met de diode wordt een voorspanning gevormd om de basis van TS8 in te stellen. 2,1 zou kunnen duiden op een stabistor, die stabiliseert op 2,1 volt. Die zijn er nog wel in een iets modernere uitvoering, zoals een BZY85/c2v1, in principe drie gestapelde diodes. Na het vervangen van de diode moet de transistor stroom opnieuw worden ingesteld met potmeter R45. De spanning op de collector staat erbij, je kunt gewoon daarop afregelen. Meten t.o,v. +1
Soundman2
diode
door Sietze Osinga , Koekange, 18-11-2012, 19:52 (4391 dagen geleden) @ soundman2
Bedankt voor de tip,soundman2.
Vr.gr,
Sietze.
diode
door Armand , België, 18-11-2012, 10:32 (4392 dagen geleden) @ Sietze Osinga
Hallo Sietze,
Ik denk dat die diode een seleengelijkrichter is,de zogenaamde "zwerggleichrichter".
Vriendelijke groeten, Armand

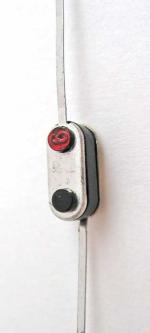

![[image]](images/uploaded/2012111811315350a8b91912c16.jpg)
diode
door Sietze Osinga , Koekange, 18-11-2012, 10:49 (4392 dagen geleden) @ Armand
Hallo,Armand.Bedankt voor je reaktie.Zou best eens kunnen.De vorm is bijna hetzelfde.Ik kan uit het schema
niet direkt zien of het een diode of een gelijkrichter is.Misschien dat andere forumers hier uitsluitsel kunnen geven.
Groeten,
Sietze.
diode
door Fons Vendrik , Ter Aar, 18-11-2012, 11:58 (4392 dagen geleden) @ Sietze Osinga
Hallo Sietse,
Zolang het geen varicap of zenerdiode is, moet het toch een gelijkrichter zijn?
Of zie ik dit verkeerd?
Groeten, Fons
diode
door kris , Gent, België, 18-11-2012, 14:16 (4392 dagen geleden) @ Fons Vendrik
beste Fons het is hier geen gelijkrichter. Diodes hebben eigenschappen waar ook voor andere doeleinden toepassingen zijn.( bvb referentieelement)
@Sietze, de toepassing hier is nogal speciaal, en het verklaart meteen waarom Philips er geen in eigen huis geproduceerde diode plaatste.
Er wordt hier gebruik gemaakt van de "spanningsval" over de diode. bij Ge is dit 0,2V; bij Si 0,7V en als dit een seleengelijkrichter is dan is het nog wat hoger.
Ik zou voorlopig twee Si diodes (bvb 1N4001)en eventueel nog een serieweerstand van 220ohm in serie zetten als vervanger.
Om de juiste spanningsval bij die kleine stroom te weten moet iemand het nameten.
Ik wil dat uit nieuwsgierigheid zeker doen (heb die radio ook) maar kan dat niet voor volgend weekend.
Misschien zijn er intussen andere vrijwilligers.
groeten
Kris
diode
door Fons Vendrik , Ter Aar, 18-11-2012, 15:03 (4392 dagen geleden) @ kris
Hallo Chris,
Bedankt voor de uitleg.
Hier steek ik weer wat van op.
Groeten, Fons
diode
door Ed van der Weele † , Zeist, 18-11-2012, 17:44 (4391 dagen geleden) @ kris
Gewijzigd door Ed van der Weele †, 18-11-2012, 17:48

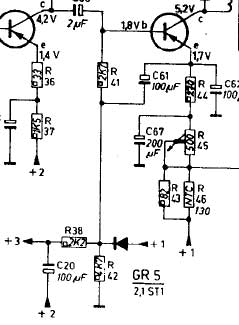

![[image]](images/uploaded/2012111818380750a91cffa4016.jpg)
Bij de diode staat "2,1", dit zou een aanduiding kúnnen zijn voor de spanningsval.
In de documentatie komt de diode helemaal niet voor in de onderdelenlijsten, het blijft dus gokken wat de waarde van de spanning over de diode zou moeten zijn.
Met twee standaard Si-diodes is de spanningsval in elk geval te klein als deze 2,1 V moet zijn. 3 diodes in serie zouden daarentegen wel het goede resultaat kunnen opleveren.
diode
door Sietze Osinga , Koekange, 18-11-2012, 17:56 (4391 dagen geleden) @ Ed van der Weele †
beste Fons,Kris en Ed,jullie ook bedankt voor jullie bijdragen.Ik zal moeten experimenteren met wat jullie voorstellen en kijken of dat inderdaad werkt.Zoals ik al eerder vertelde,dat de batterijen goed gelekt hebben kan betekenen,dat er nog meer defekt kan zijn,hoewel dat niet te zien is.We gaan ermee aan de slag,al ben ik geen held in transistortechniek.
Groeten,
Sietze.
diode
door verbeek , Zutphen, 18-11-2012, 16:18 (4392 dagen geleden) @ Armand
Gewijzigd door verbeek, 18-11-2012, 17:03
Hallo Sietze,
Ik denk dat die diode een seleengelijkrichter is,de zogenaamde "zwerggleichrichter".
Vriendelijke groeten, Armand
Dat zou best eens kunnen, in de Aristona-Siera SA7243T heet de diode E25C5, de spanning gemeten over de diode is 1,22V.
Twee 1N4001 in serie zou volstaan als vervanging van de diode.
Is de diode wel stuk?
zie http://www.philipsradios.nl/forum/index.php?id=6638
Gr. Paul
diode
door HM , Hilversum, 18-11-2012, 19:16 (4391 dagen geleden) @ Sietze Osinga
Gewijzigd door HM, 18-11-2012, 19:18
Ik heb een dergelijke diode nos liggen.
Als je me je adres stuurt doe ik hem in een envelopje....
Ik heb er even aan gemeten, spanningsval is zo'n 8 V. Op 1 van de metalen dopjes staat een 3.
Gemeten met de voeding op bijna 14 v en een 1k weerstand in serie.
Ik heb ook de zwarte uitvoering liggen, die hebben een wat lagere spanningsval van een volt of 4. Op een dopje staat een 2.
Van deze heb ik er meer dus maar eens eentje opengemaakt.
Tussen de 2 metalen plaatjes zitten 2 kleine ronde schijfjes ( diameter <2mm ) aangedrukt met een veertje.
Lijkt dus op een seleencelletje of ander gelijkrichtend metaal.
diode
door Sietze Osinga , Koekange, 18-11-2012, 19:54 (4391 dagen geleden) @ HM
Beste HM,zie je mail.
Sietze.
diode
door soundman2 , Wouw, 18-11-2012, 20:54 (4391 dagen geleden) @ HM
Gewijzigd door soundman2, 18-11-2012, 21:13
Ik heb een dergelijke diode nos liggen.
Als je me je adres stuurt doe ik hem in een envelopje....Ik heb er even aan gemeten, spanningsval is zo'n 8 V. Op 1 van de metalen dopjes staat een 3.
Gemeten met de voeding op bijna 14 v en een 1k weerstand in serie.Ik heb ook de zwarte uitvoering liggen, die hebben een wat lagere spanningsval van een volt of 4. Op een dopje staat een 2.
Van deze heb ik er meer dus maar eens eentje opengemaakt.
Tussen de 2 metalen plaatjes zitten 2 kleine ronde schijfjes ( diameter <2mm ) aangedrukt met een veertje.
Lijkt dus op een seleencelletje of ander gelijkrichtend metaal.
8 volt is teveel. Om de diode ooit in geleiding te krijgen bij de toegepaste batterijspanning van 6 volt. De spanning +3 zou dan negatief zijn. 2,1 volt lijkt me beter. Door de basistroom van TS 8 loopt er spanning door R41 en stijgt de spanning (daalt ten opzichte van +) naar 1,8 volt.
De spanningen worden volgens de opgave in het schema gemeten t.o.v. + !
Mijn opmerking over het afregelen van R45 is niet juist. Hij dient om de ruststroom van de eindtrap in te stellen. Deze moet 5mA zijn. Globaal kun je de ruststroom meten over R 47, 1 ohm. Je meet dan wel de basisstroom mee, , maar de spanning over de weerstand moet rond de 5mV volt liggen
Soundman2
diode
door verbeek , Zutphen, 19-11-2012, 09:54 (4391 dagen geleden) @ HM
Gewijzigd door verbeek, 19-11-2012, 09:55
Ik heb er even aan gemeten, spanningsval is zo'n 8 V. Op 1 van de metalen dopjes staat een 3.
Gemeten met de voeding op bijna 14 v en een 1k weerstand in serie.Ik heb ook de zwarte uitvoering liggen, die hebben een wat lagere spanningsval van een volt of 4. Op een dopje staat een 2.
Het getal op de diode geeft de Umax aan.
Het gaat met stappen van 12,5V
1= 12,5V
2= 25V
3= 37,5V
etc.
Een E62 5 C5 is dus een seleengelijkrichter met een Umax van 62,5V en een Imax van 5mA en heeft een 5 als opdruk.
14V delen door 1000 Ohm is 14mA. Wellicht iets te veel van het goede. Misschien nog eens meten met een weerstand van 10 kOhm.
Gr. Paul
diode
door soundman2 , Wouw, 19-11-2012, 18:41 (4390 dagen geleden) @ verbeek
Ik heb er even aan gemeten, spanningsval is zo'n 8 V. Op 1 van de metalen dopjes staat een 3.
Gemeten met de voeding op bijna 14 v en een 1k weerstand in serie.Ik heb ook de zwarte uitvoering liggen, die hebben een wat lagere spanningsval van een volt of 4. Op een dopje staat een 2.
Het getal op de diode geeft de Umax aan.
Het gaat met stappen van 12,5V
1= 12,5V
2= 25V
3= 37,5V
etc.
Een E62 5 C5 is dus een seleengelijkrichter met een Umax van 62,5V en een Imax van 5mA en heeft een 5 als opdruk.14V delen door 1000 Ohm is 14mA. Wellicht iets te veel van het goede. Misschien nog eens meten met een weerstand van 10 kOhm.
Gr. Paul
Kun je dan ook uitleggen wat de diode in de schakeling doet en hoe +3 tot stand komt?
Soundman2
diode
door verbeek , Zutphen, 19-11-2012, 21:22 (4390 dagen geleden) @ soundman2
Gewijzigd door verbeek, 19-11-2012, 21:24
Henk, zoals ik het zie is de +1 spanning de 'grove' voedingsspanning van 6V. Deze is geschikt voor de eindversterker (de grootste stroomtrekker). De +2 spanning is wat meer afgevlakt (ontkoppeld) voor de overige delen van de ontvanger m.u.v. de front-end.
De +3 spanning is voor de meest kritische delen van de schakeling (vaste basis gelijkstroominstelling van TS1 en TS2) en wordt ontkoppeld door de combinatie van GR5 / R38 / R42 en C20.
Ook TS8 krijgt zijn gelijkstroominstelling via GR5 en R41.
Doordat GR5 alleen basistromen te verwerken krijgt, kan hier een gelijkrichter met een Imax van 5 mA toegepast worden.
In de SA7243T is de spanningsval over deze diode, een E25C5 1,22V, wat overeenkomt met de gegevens die op RM.Org te vinden zijn over deze "Selenzwerggeleichrichter".
Wellicht bestaat de 2,1S71 uit drie seleencelletjes, en zou daarover ongeveer 2,1V kunnen vallen. Als onderscheidt met de 1,4V seleencellen heeft deze behuizing een groene kleur??
Gr. Paul
diode
door soundman2 , Wouw, 20-11-2012, 11:43 (4390 dagen geleden) @ verbeek
Gewijzigd door soundman2, 20-11-2012, 11:50
Henk, zoals ik het zie is de +1 spanning de 'grove' voedingsspanning van 6V. Deze is geschikt voor de eindversterker (de grootste stroomtrekker). De +2 spanning is wat meer afgevlakt (ontkoppeld) voor de overige delen van de ontvanger m.u.v. de front-end.
De +3 spanning is voor de meest kritische delen van de schakeling (vaste basis gelijkstroominstelling van TS1 en TS2) en wordt ontkoppeld door de combinatie van GR5 / R38 / R42 en C20.
Ook TS8 krijgt zijn gelijkstroominstelling via GR5 en R41.
Doordat GR5 alleen basistromen te verwerken krijgt, kan hier een gelijkrichter met een Imax van 5 mA toegepast worden.In de SA7243T is de spanningsval over deze diode, een E25C5 1,22V, wat overeenkomt met de gegevens die op RM.Org te vinden zijn over deze "Selenzwerggeleichrichter".
Wellicht bestaat de 2,1S71 uit drie seleencelletjes, en zou daarover ongeveer 2,1V kunnen vallen. Als onderscheidt met de 1,4V seleencellen heeft deze behuizing een groene kleur??
Gr. Paul
Die uitleg zat ik niet op te wachten, het ging meer om jouw bijdrage met wel erg hoge spanningswaarden voor de diode, en hoe je dan met zo'n grote spanningsval aan +3 komt.
Soundman2
diode
door verbeek , Zutphen, 20-11-2012, 15:12 (4390 dagen geleden) @ soundman2
Het getal achter de E geeft de maximale spanning aan waar de seleencel voor te gebruiken is. Net zoals een 1N4001 voor max 50V te gebruiken is en een 1N4002 voor 100V.
Gr. Paul
diode
door HM , Hilversum, 19-11-2012, 20:41 (4390 dagen geleden) @ verbeek
Er staat maar erg weinig op dit onderdeel. Op 1 van de smeltpunten een cijfer en 1 van de smeltpunten is rood geverfd ( wat overigens de kathode aanduid ).
diode-Zal ik maar het antwoord geven
door Maurice , Dordrecht, 19-11-2012, 23:03 (4390 dagen geleden) @ Sietze Osinga
In het schema staat "2,1St1"
Op huisje diode staat ook "3", als teken dat het daadwerkelijk om de 2,1St1 gaat.

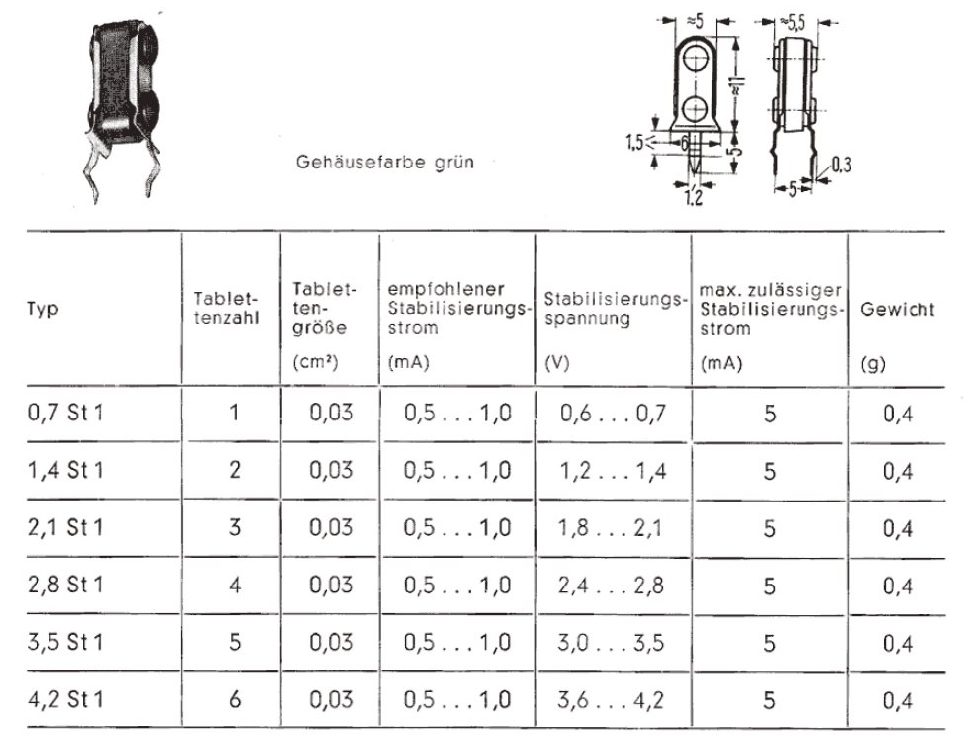

![[image]](images/uploaded/2012112000021750aaba79ab026.jpg)
diode-Zal ik maar het antwoord geven
door verbeek , Zutphen, 20-11-2012, 08:42 (4390 dagen geleden) @ Maurice
Top Maurice!
Blijkbaar zijn de zwarte diodes uit de ExxC5 serie gelijkrichters en de groene diodes met de aansluitingen aan één kant de voorlopers van de zenerdiodes.
Gr. Paul
diode-Zal ik maar het antwoord geven
door Armand , België, 20-11-2012, 11:30 (4390 dagen geleden) @ verbeek
Gewijzigd door Armand, 20-11-2012, 12:02
Hallo Paul,
Eenzelfde groene diode kwam ik ook tegen in mijn Novak Mistral(chassis W154).
Ik had er twee,1 spelende maar met beschadigd luidsprekerrooster en gebroken schaal en 1 sloper met nog goede kast en schaal.Zo kon ik er één maken in nog prima staat.
Op het ene chassis is een klein celletje (oplaadbare batterij) aanwezig en op het andere,waarschijnlijk jonger chassis,zulke groene diode i.p.v. het celletje.Om de radio niet te moeten demonteren om foto's te nemen,is hier een link (niet van mij) met foto's en de nodige uitleg.
http://home.scarlet.be/~on1aht/trans/Novak_Deluxe/Novak_Deluxe.htm
Vriendelijke groeten, Armand
diode-Zal ik maar het antwoord geven
door Paul Brouwer , Haarlem, 21-11-2012, 00:55 (4389 dagen geleden) @ Armand
Hallo Armand,
Jouw bericht deed mij eraan denken ooit ee Novak Elektra gekocht te hebben die nog zou werken ook. Van de aankoop van 4 4,5V batterijen is het nooit gekomen wat binnenkort toch eens zal moeten gebeuren. Dit is toch de enige manier om dit stuk nostalgia weer tot leven te wekken.
Groeten,
Paul
--
![[image]](http://www.philipsradios.nl/208U.jpg)
diode-Zal ik maar het antwoord geven
door Armand , België, 21-11-2012, 09:11 (4389 dagen geleden) @ Paul Brouwer
Gewijzigd door Armand, 21-11-2012, 09:14
Hallo Paul,
Zeker doen.
4 platte batterijen van 4,5V is wel wat bij aankoop maar deze radio's kunnen er lang mee spelen.Ze hebben ook een zeer goed geluid.
Denk niet dat die groene diode ook in de Electra zit maar ben niet zeker.Schema's zijn moeilijk te vinden.
Succes verder met de radio.
Vriendelijke groeten, Armand
diode-Zal ik maar het antwoord geven
door soundman2 , Wouw, 20-11-2012, 11:47 (4390 dagen geleden) @ verbeek
Gewijzigd door soundman2, 20-11-2012, 11:48
Top Maurice!
Blijkbaar zijn de zwarte diodes uit de ExxC5 serie gelijkrichters en de groene diodes met de aansluitingen aan één kant de voorlopers van de zenerdiodes.
Gr. Paul
Voor kleine spanningen worden niet altijd zeners gebruikt, maar vaak stabistors, het geen niet meer is dan een serieschakeling van diodes, ze worden dan ook in doorlaatrichting aangesloten. In dit geval is de BZX75-C2V1 een goede vervanger.
Soundman2.
diode-Zal ik maar het antwoord geven
door Fons Vendrik , Ter Aar, 20-11-2012, 12:01 (4390 dagen geleden) @ verbeek
Dan zat ik met mijn eerdere suggestie dat het mogelijk de functie van zenerdiode zou kunnen hebben toch niet zo ver naast?
Groet, Fons
diode-Zal ik maar het antwoord geven
door Maarten Bakker , Haarlem/Delft, 20-11-2012, 13:21 (4390 dagen geleden) @ verbeek
Gewijzigd door Maarten Bakker, 20-11-2012, 13:25
Kijk uit voor verwarring. De werking heeft niets gemeen met zenerdiodes, en nog belangrijker de polariteit bij het aansluiten ook niet!
Het gaat om de seleniumvariant van stabistors, ook wel forward reference diodes genoemd. Ook tegenwoordig worden die nog wel verward met zenerdiodes omdat veel "zenerdiodes" tot 2,1V eigenlijk zulke dingen zijn en geen zenerdiodes.
Toevallig komt de spanningsval over een seleentabletje goed overeen met die over een siliciumdiode. Deze seleenstabistor laat zich dus goed vervangen door een serieschakeling van 3 siliciumdiodes of door een siliciumstabistor van 2,1V. Aanvulling (had zijn bericht nog niet gelezen): Het type dat soundman2 noemt volstaat daarvoor.
Bij gebruik van een echte zenerdiode (indien te vinden in deze spanning) moet deze omgekeerd aangesloten worden en kan bovendien mogelijk extra ruis introduceren.
diode-Zal ik maar het antwoord geven
door Sietze Osinga , Koekange, 20-11-2012, 14:03 (4390 dagen geleden) @ Maurice
Beste Maurice.Bedankt voor het tabelletje omtrent de door mij bedoelde diode.Ook alle andere forummers bedankt voor jullie bijdrage.Ik heb vandaag van een forumlid een nieuwe 2,1T1 diode mogen ontvangen.Deze zal ik zo gauw mogelijk plaatsen met de defekte elko en dan afwachten of de radio weer zal spelen.Nogmaals iedereen bedankt!
Vr.Gr,
Sietze.
