schema blaupunkt autoradio Laussanne CD33 (Gezocht)

door eddy @, België, 28-03-2014, 08:04 (4130 dagen geleden)

Allen,
ik zoek het schema /printlayout voor bovenstaande radio.
er is door waterschade , een heel klein stukje van de print , aan de voedingskant beschadigd.
ik heb intussen het "verkoolde " deel zo veel mogelijk verwijderd, maar moet nog een aantal verbindingen opniew maken.

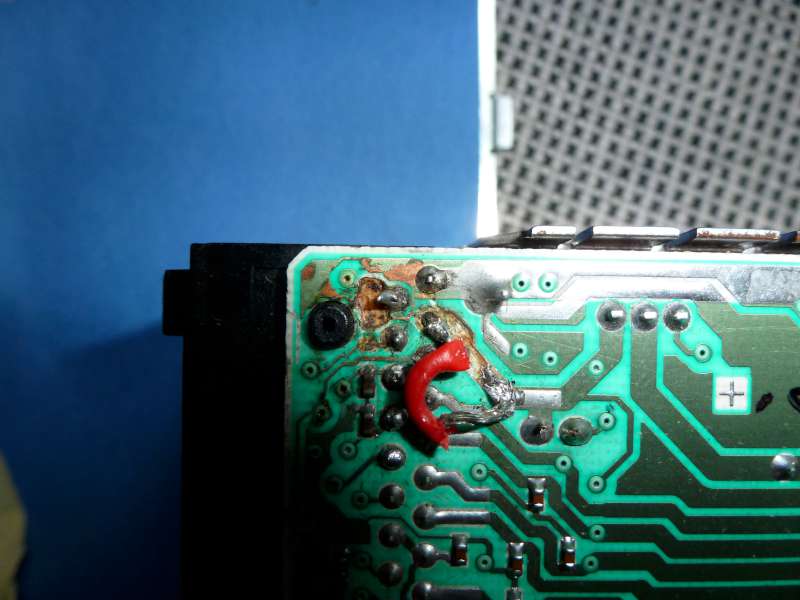

het ene brugje op de foto was een niet geslaagde test !
:-( [image]
iedere hulp is welkom.
alvast dank
groeten :
Eddy

Reageer op dit bericht
  1791 keer gelezen

schema blaupunkt autoradio Laussanne CD33

door bruno @, Tienen ( Belgie ), 28-03-2014, 11:44 (4130 dagen geleden) @ eddy

eddy,

Zonder commentaar te geven op je soldeer werk maar voor dit werk durf ik al eens afgeknipte draadeinden van weerstanden of condensatoren te gebruiken , is harde draad die makkelijker te plooien is en op de plaats te houden met een schroevendraaier.

Een handleiding heb ik hier gevonden:
http://www.blaupunkt.de/fileadmin/user_upload/Service/SERVICEDOKU_ZIEL/BA/ES/7643176310001_BA_ES.pdf

Een servicemanual niet kompleet maar toch wel bruikbaar:
http://elektrotanya.com/blaupunkt_cd33.pdf/download.html

of een betalende maar dan compleet:
http://www.blaupunkt.owner-manuals.com/ESSENCD33-service-manual-BLAUPUNKT.html

groeten
Bruno

Reageer op dit bericht
  1722 keer gelezen

schema blaupunkt autoradio Laussanne CD33

door eddy @, België, 28-03-2014, 12:12 (4130 dagen geleden) @ bruno

Dag Bruno,
alvast dank voor de info, en : het soldeerwerk was een ietwat mislukte poging.(-:
de tip met de weertstands/stijve draadjes wordt in dank aangenomen
Groet:
Eddy

Reageer op dit bericht
  1751 keer gelezen
