Ik heb naast de verzameling toestellen ook een heel leuk
Miniatuur Radio Winkel sedert 2008.
Gemaakt van een oude radio kast.
Moeders is daar een ster in.

Zo af en toe weet ze ergens weer een leuk miniatuur toestelletje vandaan te toveren.
Voor de klein behuisde verzamelaars overigens een aanrader :-D

Enkele stukken ook verlicht, anders zowaar speelt ook nog zoals een
heuse H4X64A zelfs de pu draait rond.!
De flipperkast ook geheel verlicht en heeft mijn vader destijds ooit eens gemaakt voor mij. Ivm met ook dergelijk ding in bezit -Gottlieb Hi-Score 1967.

[image]

[image]

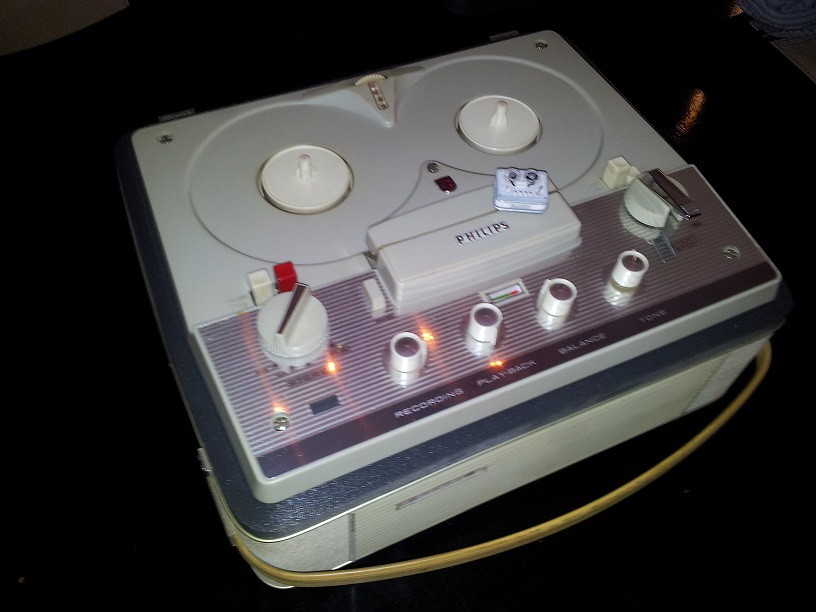

Enfin vorige week kwam men aanzetten met pracht miniatuur.
Herkende direct de bandrecorder als een EL3547, volgens mij heb ik die
origineel ergens in de verzameling
EVen zoeken, jawel.
Pracht staat.
Een vroege transistor, Stereo ook nog en met OC torren.

Band er op en na veilige opstart zowaar geluid er uit.
Spoelen bleek probleem .
Na onderzoek bleek dat ik recorder toch al weer sinds 2002 in bezit heb
Tijd voor werkelijk reparatie....hoog tijd.

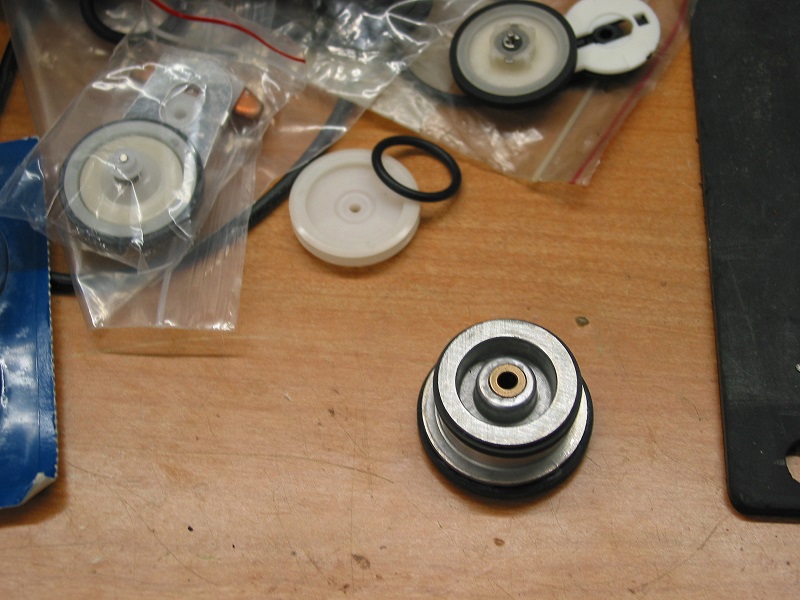

Had nog wat nieuwe idlers liggen van videorecorders deze rubber banden bleken prima geschikt.
2 maten en de dikte moet kloppen anders blijft 1 wiel vrij lopen.
Ook weer opgelost.
[image]

De Miniatuur- tot in detail kloppend ook de beide roostertjes, prachtig.
Mooi vakwerk is dat.
[image]

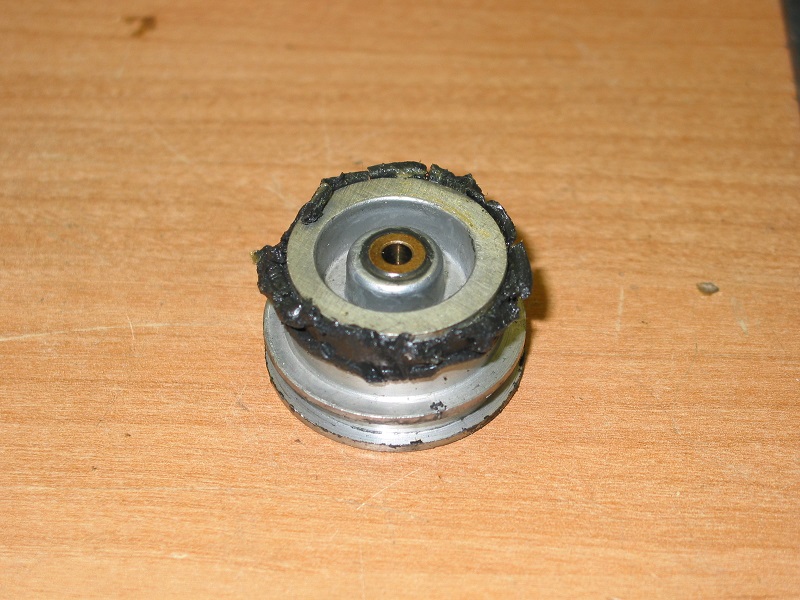

Probleem tussen, spoel wiel.
[image]

[image]

Reageer op dit bericht

4151 keer gelezen

Hoi Maurice.Wat vind ik dat ontzettend leuk,die miniatuurwinkel.Ook heel leuk,dat je vrouw hier een rol in speelt.
Ik mag aannemen dat de EL3547A weer perfekt draait en speelt!
Veel kijk/en luisterplezier ermme.
Groeten,
Sietze.

Reageer op dit bericht

3803 keer gelezen

Sietze,

Is mijn moeder maar geeft niet, die heeft een hele stapel van die
miniatuur kamers - werkelijk een pracht.

De recorder staat nog op de werkbank voor wat smeerwerk maar
speelt al de sterren, opname uitstekend, en nog geen weerstand in vervangen.
50 jaar oud dit jaar.

Reageer op dit bericht

3831 keer gelezen

Gisteren zat ik wat te speuren op internet naar die EL3547A.

Mijn Toestel gestempeld 17-11-1965.-> zou week 46 moeten zijn)
De WR code label geeft echter aan week 49 65.
Nu is dat in 1965 de week; ma 6 tot zat 11 December.
Dus bijna een maand later.

Dus opzoek naar toestellen om dat uit te vogelen, dat is niet gelukt, jammer niet iedereen geeft dergelijke info bij zijn/haar toestellen.

Maar goed was toch bezig en eens wat zaken bij elkaar geraapt.

Gevonden:
de WR code labels met hun serienr.
De Duitse uitvoering RK-36 is identiek aan de EL3547A echter Duitse tekst op front. Type is dan EL3547A/22A, Overige NL versies EL3745A/00A die ik gevonden heb.

42/62_EL3547A/22A=>nr.025523 (RK36)
48/62_EL3547A/22A=>nr.030222 (RK36)
08/63_EL3547A/00A=>nr.038762 -> de cijfers slecht leesbaar oa. de "038.."
38/64_EL3547A/22A=>nr.115922 (RK36)
48/64_EL3547A/22A=>nr.121501 (RK36)
14/65_EL3547A/00A=>nr.131223
23/65_EL3547A/00A=>NR.139234 Datumstempel 12-6-65 (weeknr heb ik bedacht!)
49/65_el3547a/00A=>nr.151752 Datumstempel 17-11-65 is wknr 46!(mijn toestel)

Daar kan men naar harte lust nu aantallen uit destilleren.
bv ook dat die van 12-jun-65 in 1965 een zaterdag was.
Dus een werkweek van 6 dagen in die periode.

12-6-65 en 17-11-65 -> dus 12518 toestellen gebouwd.
137 dagen (werkweek 6 dagen) => 91,4 toestellen per dag.

Periode 42/62 tot 49/65 dus 121530 toestellen over 3 jaren.
40510 toestellen per jaar.
844 per week
140 per dag (6 dagen week)
17,6 per uur (8uur werkdag)

Ach ja zomaar wat aardigheden

Reageer op dit bericht

3888 keer gelezen

Geniet er maar van,
En ja de TX400 heeft licht in de pijp, moet nog een testbeeld maken.
En ja de linker luidspreker werkt vandaar de jack.
De H4X64A draait de pu.
De eer gaat naar de maker van dit pracht - dat is een geweldenaar die beste man.

[image]

[image]

[image]

[image]

[image]

[image]

[image]

Reageer op dit bericht

3908 keer gelezen

Ziet er geweldig uit !!
Wat een vakmanschap, al die miniaturen, das nog eens knutselen onder een dikke loep ;-) :-D

Reageer op dit bericht

3734 keer gelezen

2 woorden : Schitterend en schattig.

groeten

Kris

Reageer op dit bericht

3709 keer gelezen

Wat een pronkstukjes Maurice heel apart. Als een zus van mij dit ziet die gek is op poppenhuizen e.d. en wat fraai die miniaturen.

Succes met je bandrecorder. Ik kan gaan ooit gaan beginnen met mijn net gekregen Tek 585.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3758 keer gelezen

Ja, erg leuk om te zien.

--
Groeten

Henk van 't Kruis
www.buizenradioclub.nl

Reageer op dit bericht

3708 keer gelezen

De recorder had toch wat kuren..
1 kanaal werkte niet naar behoren en was wat schoor zo af en toe.

Recorder in stand PA en een Toon op de ingang gezet was signaal tot aan de "0C75" uitstekend.
Echter in de onderste helft signaal op de eindtrap niet in orde.

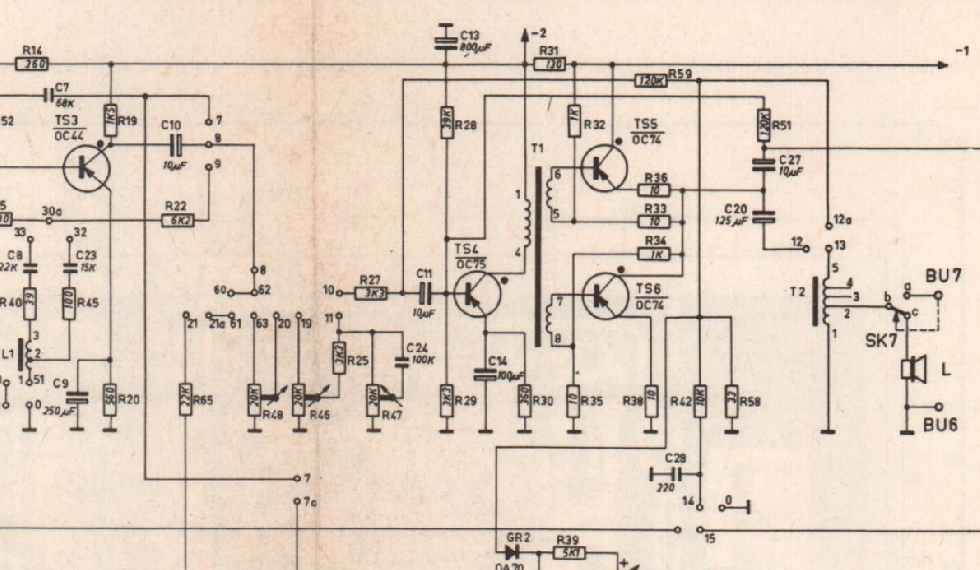

Schema er bij gepakt van Wil -> www.feeservicemanuals.info.
[image]

Staat ook prachtig in een printlayout waar en hoe de versterker te meten.
Klopte niets van zowel layout eindtrap als meetwaarden en ik snapte het even niet.

Na uitgedocterd dat de print keurig kan worden opgeklapt zie ik een andere
opzet van de eindtrap.
[image]

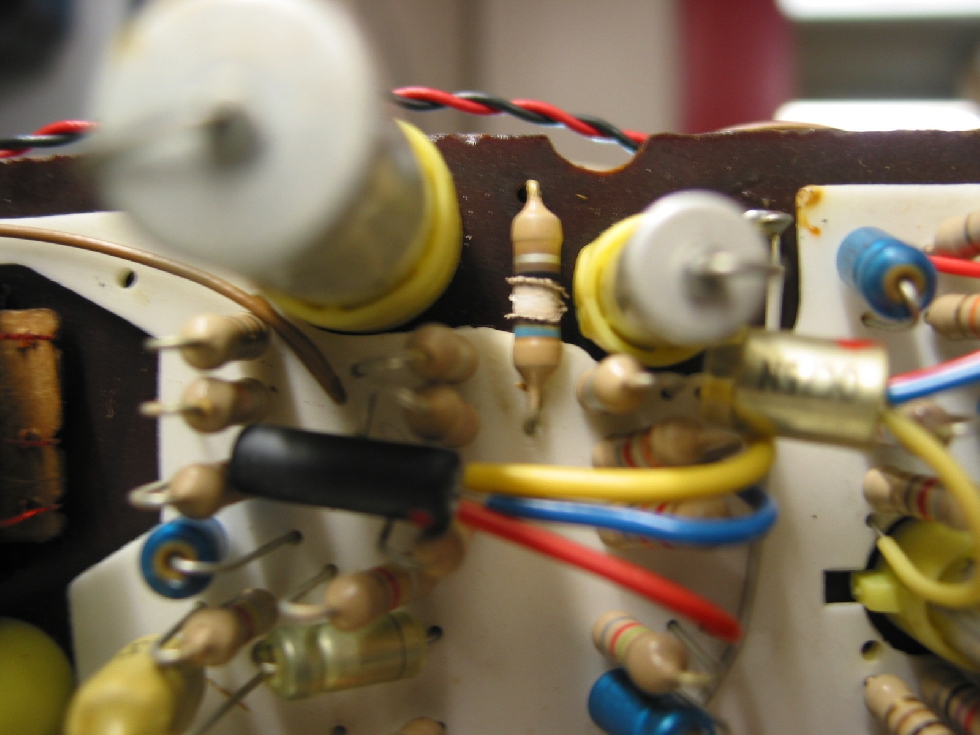

Tevens ontdekte ik een weerstand R131 die betere tijden heeft gekend.
Schema geeft aan 130 Ohm echter duidelijk te herkennen de blauwe band.
In de Service Mededeling te lezen dat na WR 05 deze in 68 Ohm is gewijzigd.
Zie maar weer hoe belangrijk de Service Mededelingen zijn.
Mijn EL3547A/00A met WR-08
[image]

Maar goed ik zie NTC's zitten en waarden R's zijn anders, verder zoeken.
Op pag 27 vond ik zowaar een ander schema voor de recorders EL3547
met in de eindtrap AC128's en inderdaad de NTC's.
[image]

En inderdaad:
[image]

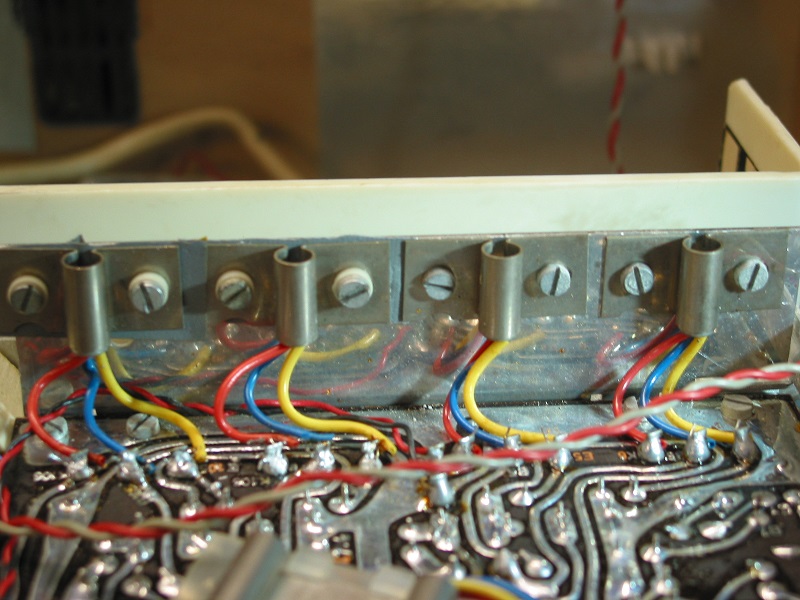

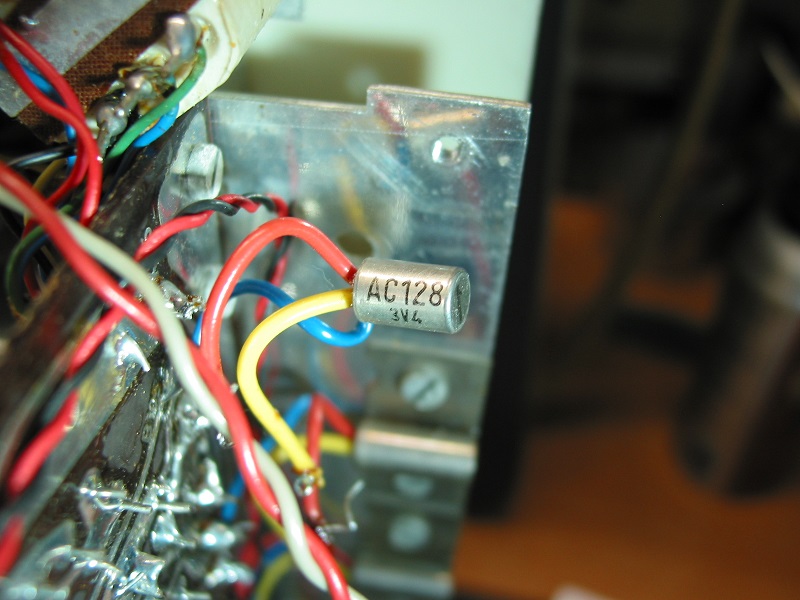

Deze eindtorren hadden last van Wiskers en meette Ohms naar het huisje.
Door eenvoudig deze te isoleren was het schorre er uit.
Zat er nog een fikse brom op en nr 2 die Ohm's prima meette toch ook geïsoleerd.
[image]

Weer helder kanaal.

Nog een mooie foto:
[image]

EN hele chassis.
[image]

Reageer op dit bericht

4020 keer gelezen

Mooi gedaan....

Reageer op dit bericht

3687 keer gelezen

Mooie foto's, goed bewijs dat de productiestand (wijzigingsbladen) toch wel erg belangrijk zijn en een beetje ouderwets degelijk foutzoekwerk natuurlijk. Bewijs is nu wel definitief geleverd dat ook de gewone torren van die jaren whiskers kunnen hebben. Mijn theorie is dat de betrouwbaarste 'oplossing' is om het huisje met de soldeerbout heet te stoken, maar heb nog geen toestel in handen gehad waar ik dat op kon proberen (eigen toestel dat ik de komende jaren in de gaten kan houden is dan gewenst).

Reageer op dit bericht

3706 keer gelezen

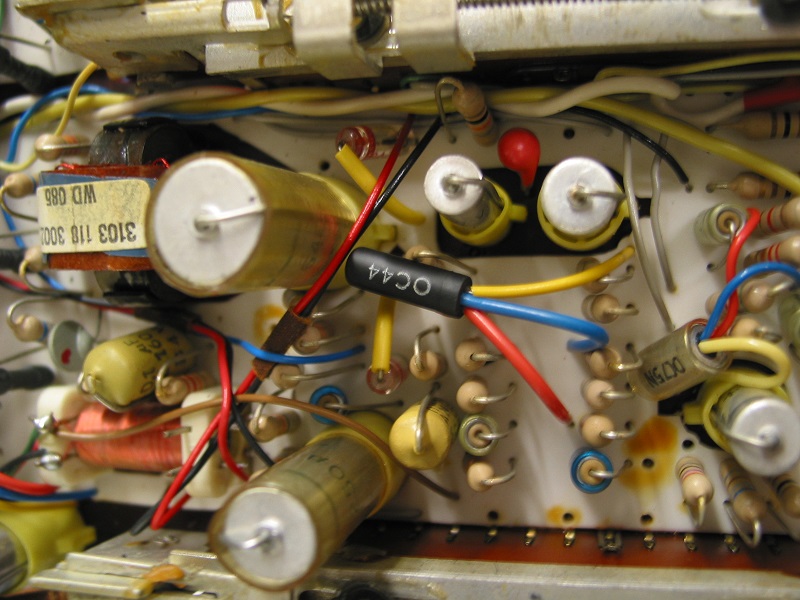

Apart trouwens dat er zelfs in 1965 nog een OC44 inzit. Ook nog 2 stuks OC58 gehoorapparaattransistoren?

Reageer op dit bericht

3663 keer gelezen

Nee de OC75N is dat

Valt jouw nog iets op aan die foto?
[image]

Zal verklappen, er ligt een extra witte kunststof mal over die printplaat.
Waarom, hoezo is mij een totaal raadsel, hooguit dat dat de kostprijs doet verhogen.
Nut zie ik daarvan totaal niet.

Enige wat ik kan bedenken is dat hiermee de componenten niet strak op de print vast staan.
Tevens omdat aan de onderzijde deze witte plaat nog enig afstand is door de drupjes waar de draden door gaan bij elk onderdeel.

Misschien om wat mechanische spanning op te vangen bij temperatuurs verschillen
zodat het tin niet gaat scheuren.

Zou inhouden dat deze EL3547 inderdaad voor de eeuwigheid is gebouwd.

Reageer op dit bericht

3695 keer gelezen

De gehoorapparaattorretjes indien aanwezig zitten geloof ik in kousjes, op een andere print. De OC75N verbaast me niet heel erg, de OC44 in glazen huisje had ik niet verwacht, maar kan ook niet direct zeggen welke opvolger ik dan wel verwacht had.

Het witte was me al opgevallen, ik had dat voor verf aangezien zoals in sommige andere Philipsapparaten wel werd gedaan. Erg apart dat het plastic is, nog nooit eerder gezien. Zou een experiment met het productieproces geweest kunnen zijn, of toch voor de mechanische stevigheid.

P.S. ik heb op rm.org ook antwoorden gestuurd. Daar moet nog het nodige werk verzet worden zo te zien, maar een nieuw model aanleggen is een goed begin denk ik.

Reageer op dit bericht

3641 keer gelezen

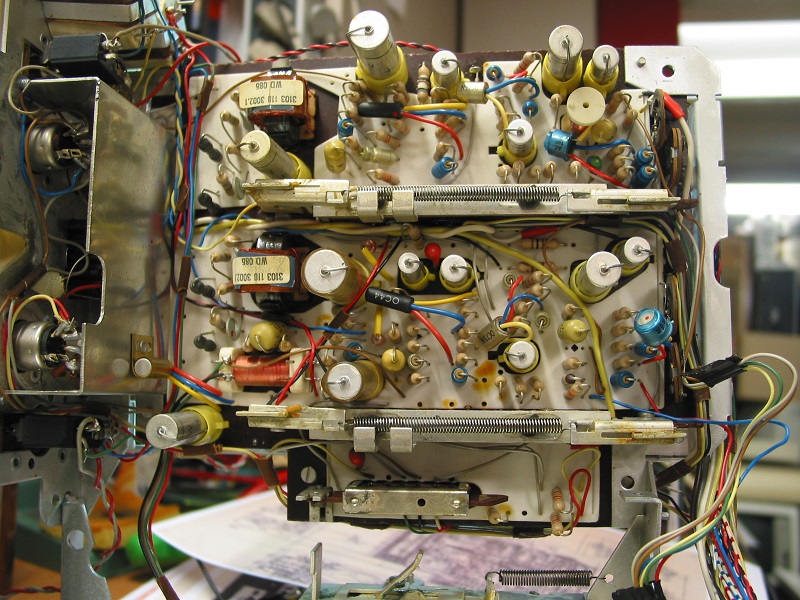

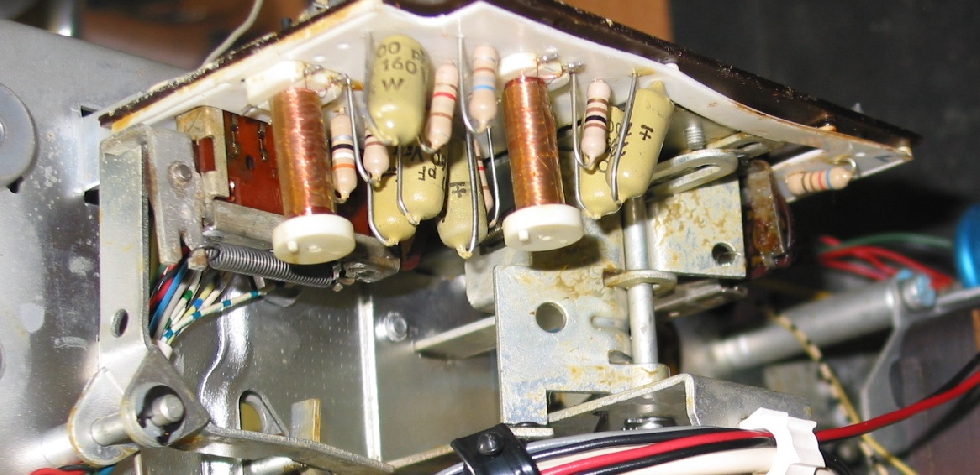

[image]

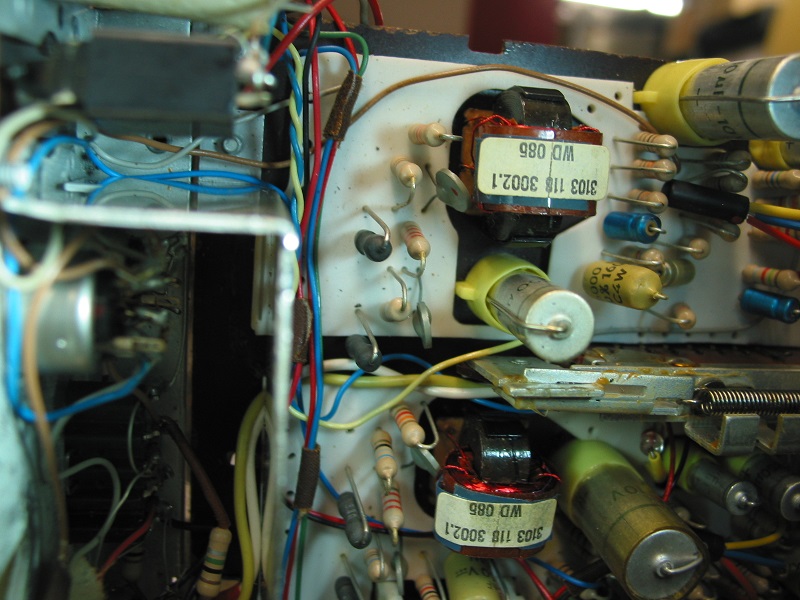

Betere foto van de 2e print in toestel.
Kan mij zo vaag herinneren dat ik het meer ben tegen gekomen in transistor radio
toestelletjes.

Goed men zou kunnen bedenken dat begin printplaten ontwikkeling men nog wat
experimenteerde. echter dan zou je zo tegen einde na 4 jaar productie toch ergens halverwegen kunnen besluiten dat idee op te geven.
Zeker als je dan nog een flinke wijziging , dus een nieuwe print, moet ontwerpen.
Gooi je toch zo'n dure oplossing er uit.
Immers spuitgietwerk en die mallen zijn duur.

Reageer op dit bericht

3716 keer gelezen

Maarten,,

Heet stoken had ik nog niet aan gedacht, wel even de elko methode toegepast.
1000uF en 50V ,pootjes tor bij elkaar draaien en geen vonk.
Denk toch de weerstand inwendig daarvoor net te hoog.
Iets van 124 Ohm meette ik op nr 1,
nr 2 meette ik oneindig (hoewel ik niet gemeggerd heb, bedenk ik mij nu dat dat ook nog een idee zou kunnen zijn)

Torren los van chassis en had ik weer 9,2V in midden waar voorheen 11,4 stond waardoor de onbalans.

De onderste Transistor aan chassis zijde had tussen emitter en chassis
dus die Ohmse waarde 124 Ohm en aangezien daar 3,3 Ohm weerstand staat
meet je dus keurig die 3,3 Ohm en stink je er in.

Vandaar dat ik eerste moment niet begreep waarom die onderste AC128 zo'n kleine versterking had en erger nog op de basis een veel kleiner signaal had staan dan
t.o.v de andere trap.

Beide los en voila keurige toon.
Tik de onderste AC128 tegen chassis aan en de boel ging weer de mist in en was het zo duidelijk wat probleem was.

De Bovenste tor was wat lastiger.
Bij aantikken chassis was er even een tik te horen , daarna niet direct een probleem.
Boel vast geschroefd en de onderste dus geïsoleerd had ik nu een dikke rimpel
gesuperponeerd op signaal staan.
En zakte een volgend moment op midden meetpunt nog maar naar 1,2V.

Tja had natuurlijk ook gesoldeerd aan die torren om ze goed te testen.
Tevens gedroeg die bovenste transistor van Emitter naar het huis toe zich nu een beetje als condensator bij opnieuw meten.
Bekend als bv Ohms meten van een elko.
Enfin ding ook geïsoleerd en alle problemen weg.

In mijn torren laatje van Ge torren lagen zowaar 2 AC128's echter deze waren ook niet meer 100% en hadden gelijke problemen.

Moet wel ergens nog wat Ge torren hebben maar duidelijk weer te goed opgeborgen
zodat ik dat pas tegen kom als de boel weer weken staat te spelen.

Men kent dat wel, dat fenomeen.

Reageer op dit bericht

3684 keer gelezen

Maurice,

Die kunstoflaag op de print is me ook een raadsel.
Misschien werden de onderdelen in dat kunstof gehangen en vervolgens op de print aangebracht om uitvallen van de onderdelen tijdens het solderen tegen te gaan.
Ik zie het slechts heel zelden dat het zo is gedaan, wellicht te kostbaar.
En slechts korte tijd, zo rond 65,66.
Maar ja, bandrecorders waren niet goedkoop.

De onderdelen zelf waren van een goede kwaliteit en je ziet zelden dat dit soort weerstanden zijn verlopen, zelfs half verbrand was de waarde nog juist.
Elko's, vooral de iets grotere doen het vaak ook nog goed na een halve eeuw!

Groet Frank

Reageer op dit bericht

3668 keer gelezen

Frank
Klopt
"zelfs half verbrand was de waarde nog juist."

Deze verbrande 86 OHm was nog 92,3 Ohm
Vandaar dat de versterker gewoon speelde.
[image]

"Elko's, vooral de iets grotere doen het vaak ook nog goed na een halve eeuw!"
Klopt ik heb even zo'n 10uF los gehad en meette rustig 12uF met 3 Ohm ESR.
Dus die zit er ook weer netjes in.

Reageer op dit bericht

3700 keer gelezen

Heb je overigens nog iets aan de opname/weergave en andere signaalschakelaars gedaan?
Ik heb de luxe versie van deze recorder en de diverse schakelaars hebben nogal kuren maar de vraag is of schoonmaken niet een zeer tijdelijke verbetering geeft.

Henk

Reageer op dit bericht

3589 keer gelezen

Dat zal wel van de versie afhangen (vanaf een bepaald WR nummer zijn ze verguld om problemen te voorkomen) en van de mate van slijtage.

Reageer op dit bericht

3607 keer gelezen

Henk,

Ik heb ze wel gereinigd omdat dan wel dan niet probleem van het kanaal optrad.
Maar bleek dus in een van de eindtrappen te zitten.

Schakelaars zagen er van wat ik kon zien brandschoon uit.
Overigens heeft mijn recorder aan de staat te zien niet erg veel draaiuren.

Dus controleer even goed je transistoren.
Makkelijk haal bv de eindtrap even los van koelblok.
Wel volume niet te hard zetten en de temp torren in de gaten houden, immers niet gekoeld.

Stand PA kun je de zaak als versterker schakelen.
Mooie sinus toon aan de ingang zetten.

Dan tik je 1 voor 1 een tor met huis tegen chassis, hoor je verschil of een
tik is er , meestal Emitter -> huis Wiskers.
Als de boel verder goed functioneert en spanningen goed zijn zou doen
zoals ik het gedaan heb de torren isoleren van chassis.

Wel de goede thermisch/warmte overdracht isolatie gebruiken.
Ik had wat stukken liggen uit oude sloop apparatuur.
En natuurlijk keurig de schroef isolatie gebruiken.
