Nadat ik tijdens het onderdelen verwisselen ,druktoets-schakelaars unit vervangen en het afregelen van een L4X05T en L4X00T, te maken kreeg met afgebroken draden en verbogen onderdelen, heb ik besloten om een montageframe te maken waarmee een stabiel geheel van printen en schakelaars-HF unit verkregen wordt.
Dat plaatsen moest zo simpel mogelijk zijn.
En het afregelen en/of vervangen van onderdelen en het meten aan de schakeling
moest ook zonder hinder mogelijk zijn.
De montage procedure:

Het geheel wordt na verwijdering uit de houten kast in het frame geschoven.
Daarna met de twee kruiskop M4-bouten de schakelaar unit en HF-print vastzetten.
Vervolgens de onderkant van de achterste print plaatsen in de gleuf op de achterste strip.
Daarna een kunststof blokje met een gleufje (waarin de bovenkant van de achterste print past) schuiven tussen de verende (kunststof) verticale beugel en die print.
Klaar, een solide geheel.

Ik heb er veel tijd aan besteed alvorens ik tevreden was over het resultaat.
Maar ik denk dat ik in de toekomst nog wel eens vaker te maken krijg met dit model radio

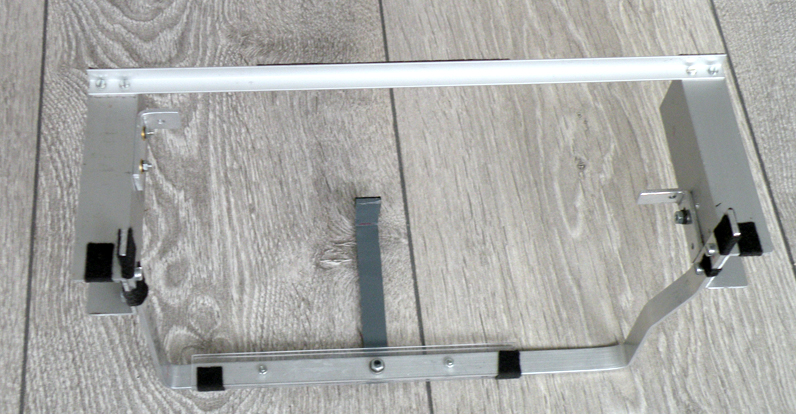

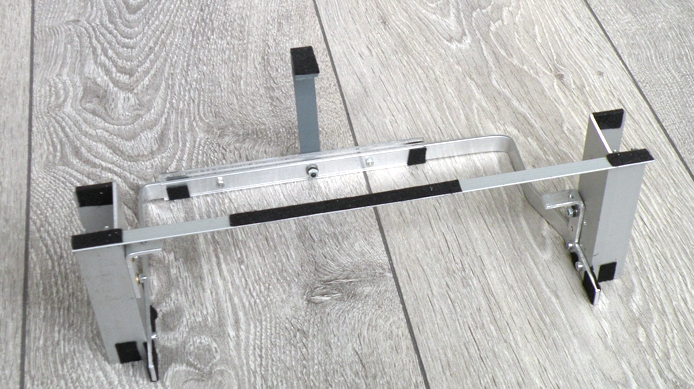

Ik heb gebruik gemaakt van aluminium materiaal wat ook bij de plaatselijke bouwmarkt kan worden gekocht.
De twee grote stukken U-profiel had ik toevallig nog liggen.
Maar daar kan ook multiplex, MDF of kunststof plaat voor worden gebruikt.

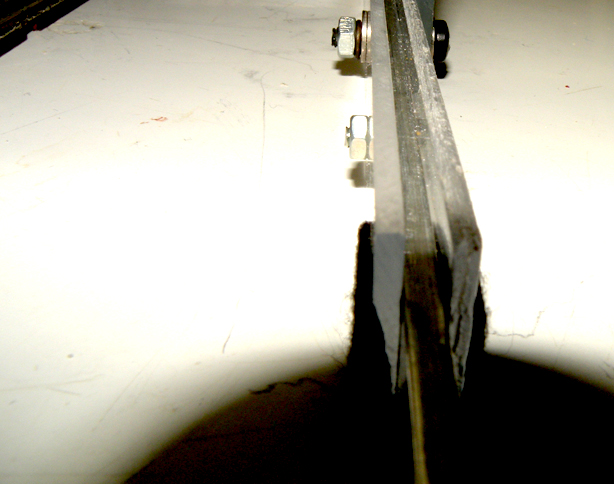

Bij gebrek aan een zetbank heb ik de aluminium strippen in mijn bankschroef geklemd en daarna met een stukje hout en een flinke hamer omgebogen .
Ik heb om krassen op de tafel te voorkomen en het geheel heen en weer te
kunnen schuiven op enkele plekken stukjes zwart plakvilt geplakt.

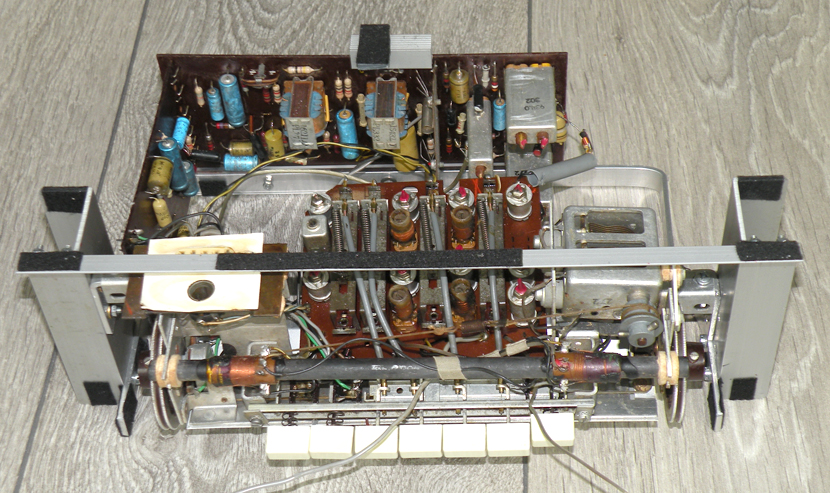

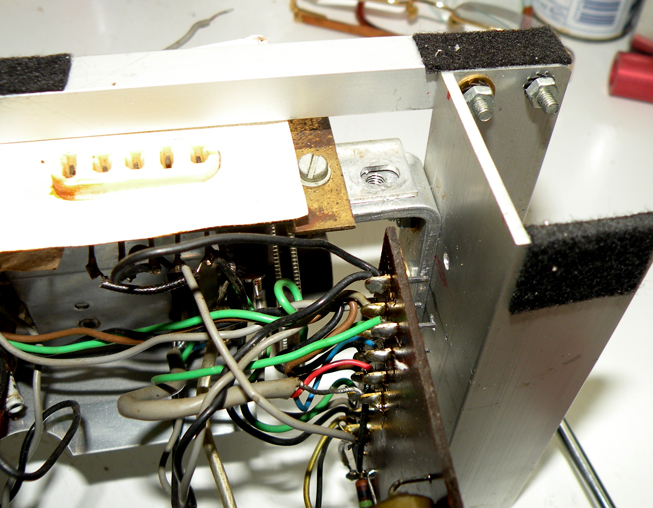

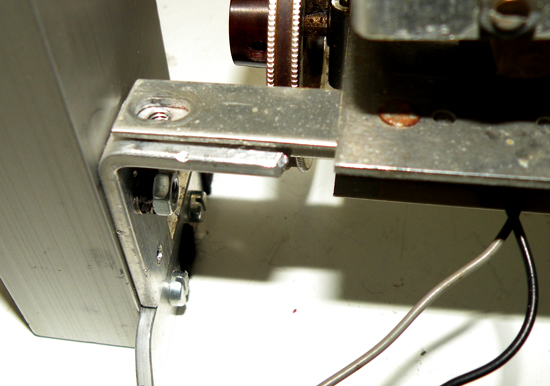

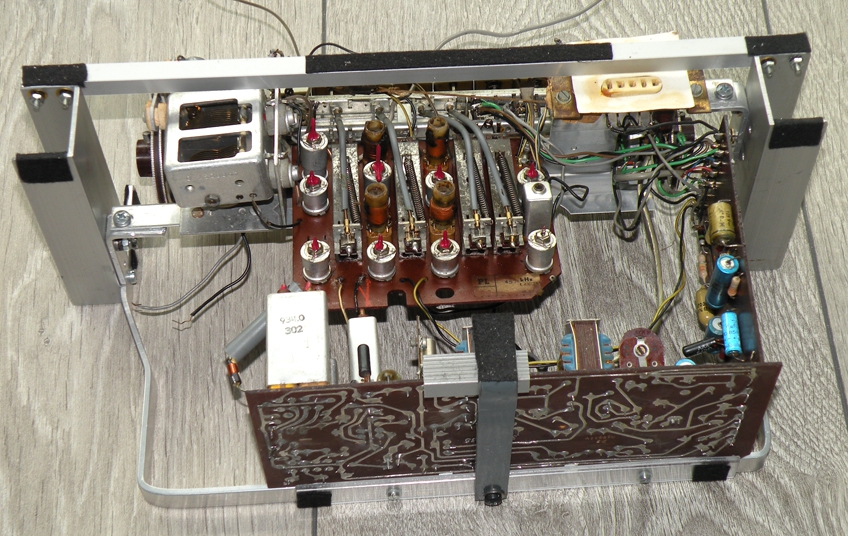

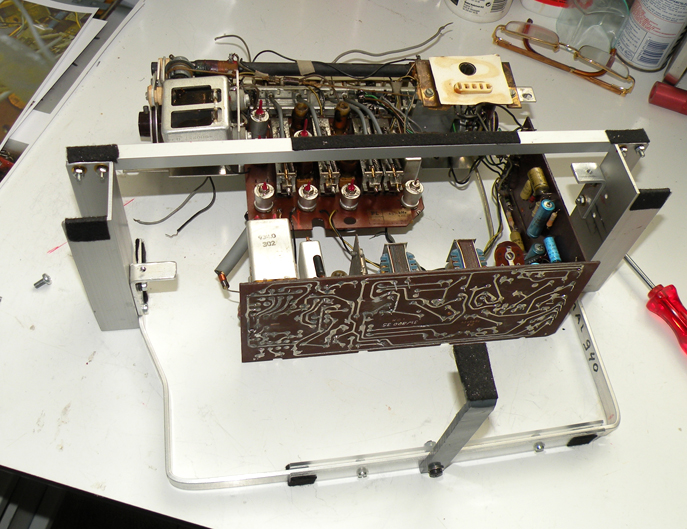

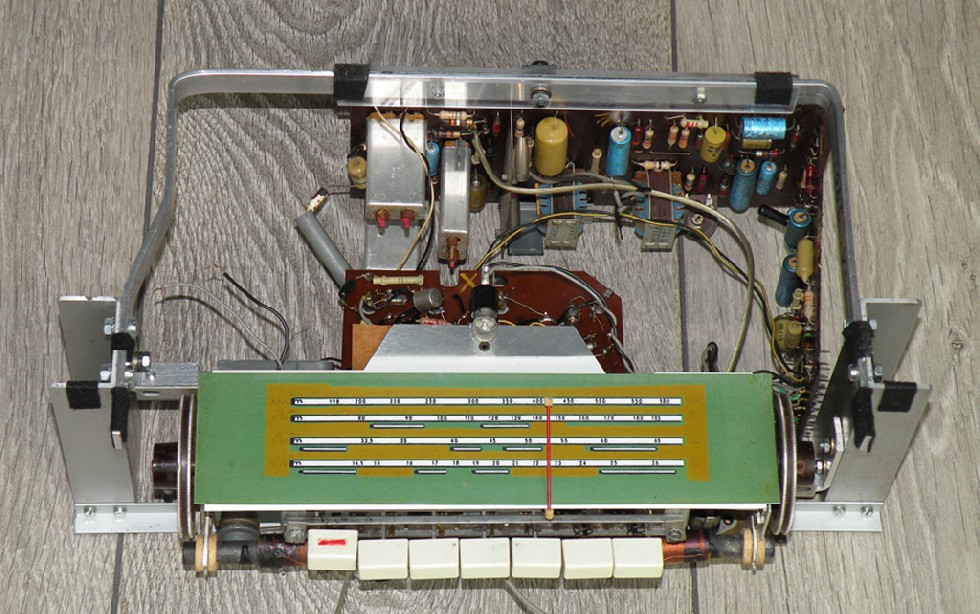

Voor de rest moeten de foto's het resultaat tonen.
ruud PA0ROJ
Naschrift: Ik heb de stationsschaal gescand en op fotopapier afgedrukt.
Die papieren schaal plak ik dan tijdelijk op de witte achtergrond.
Het afregelen op de juiste frequenties kan ik dus buiten de kast doen.
Overigens zie ik dat ik mijn papieren stationsschaal (voor het maken van de foto's) gedraaid geplaatst heb op het witte schaaltje. .
