RegistrerenOnbekend soort transformator (Toestel of techniek)
door hdegreeuw
, Andijk, 02-06-2017, 19:44 (2728 dagen geleden)
Geachte forum leden.
Heeft iemand een idee waar deze transformator ingezeten zou kunnen hebben?

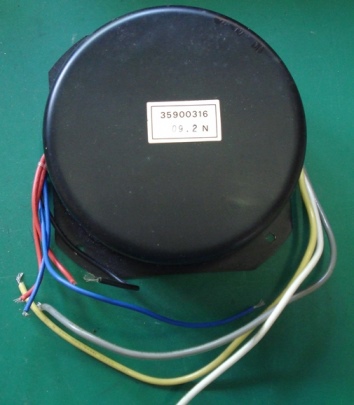

Met de nummering er op kwam ik ook niet verder.

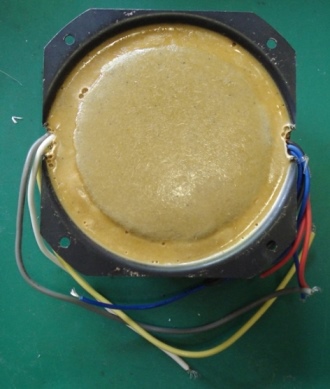

Het lijkt wel een ringkern transformator maar is volledig ingegoten.

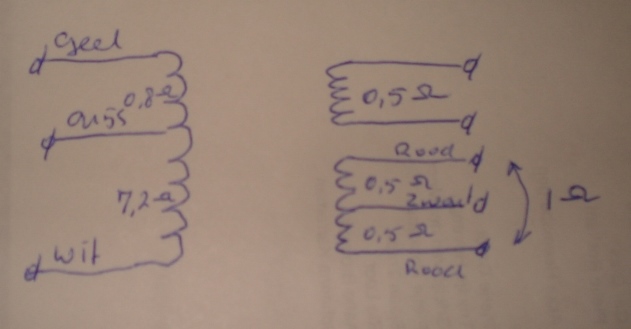

Heb er nog geen spanning opgezet alleen de onderlinge weerstanden gemeten.
Voordat ik er spanning op ga zetten hoop ik dat iemand het model herkent.
![[image]](images/uploaded/201706022142435931bfb3e7fa4.jpg)
![[image]](images/uploaded/201706022142525931bfbc8628e.jpg)
![[image]](images/uploaded/201706022143005931bfc4740f4.jpg)
Onbekend soort transformator
door g-rely , Lelystad, 02-06-2017, 20:21 (2728 dagen geleden) @ hdegreeuw
Dergelijke trafo's werden o.a. gebruikt in Quad versterkers, ik meen type 405
Het voordeel van deze ingegoten ringkerntrafo's is dat ze geen 50 Hz zoem van wikkelingen e/o kern produceren.
Onbekend soort transformator
door hdegreeuw , Andijk, 02-06-2017, 21:03 (2728 dagen geleden) @ g-rely
Werd hij dan als voedingstransformator gebruikt?
Hessel
Onbekend soort transformator
door g-rely , Lelystad, 02-06-2017, 22:43 (2728 dagen geleden) @ hdegreeuw
Inderdaad, rood - zwart - rood is de voeding, geschat 30 - 0 - 30 Volt
wit - geel is de netspanning 240 V
Maar probeer het uit in serie met een 60 Watt lamp, en dan meten op rood en zwart.
Onbekend soort transformator
door franc , Loosbroek, 03-06-2017, 04:46 (2728 dagen geleden) @ hdegreeuw
Ik heb lang geleden een Techinics SU 8011 versterker gesloopt, daar zat ook zoiets in.
Zowat hetzelfde exemplaar.
Alleen gaf de trafo een iets lagere spanning af.
Misschien dat je het in die hoek moet zoeken.
Groet Frank
Onbekend soort transformator
door Tonmeister Henk † , Leeuwarden, 02-06-2017, 22:50 (2728 dagen geleden) @ g-rely
Dergelijke trafo's werden o.a. gebruikt in Quad versterkers, ik meen type 405

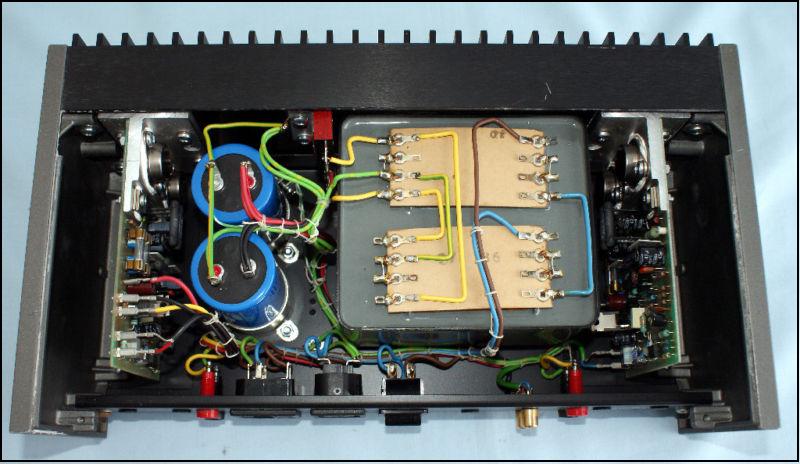

Van de 405 is deze trafo zeker niet , daar zit een uit de kluiten gewassen rechthoekige in .
Ik ben überhaubt in een Quad nog nooit een ingegoten ringkern tegengekomen .
![[image]](images/uploaded/201706030050115931eba3c6369.jpg)
Groet , Henk
--
Nuntius Transmittendus !
Onbekend soort transformator
door hdegreeuw , Andijk, 03-06-2017, 18:25 (2727 dagen geleden) @ g-rely
Gewijzigd door hdegreeuw, 03-06-2017, 18:27
Waar hij precies in hoort heb ik nog niet kunnen vinden.
Maar de suggestie dat hij uit een versterker zou komen lijkt wel te kloppen.
Heb hem middels een variac langzaam op spanning gebracht.
De voedingsspanning heb ik aangesloten op grijs en wit omdat dit de hoogste totaal weerstand heeft van 7,2 OHM.
Het schema van de trafo op mijn eerst vraag klopt dus niet.
Bij 220 Volt meet ik tussen de zwarte en rode 2 x 30 volt zoals al eerder werd vermeld.
Tussen blauwe draden meet ik dan 7 Volt.
Misschien had ik hem beter eerst tussen Geel en Wit moeten aansluiten om te kijken wat de spanning dan was.
Maar op de originele verpakking waar hij in zit staat nog in guldens 453,-
Dat lijkt mij wel een beetje veel voor deze ongebruikte transformator.
Onbekend soort transformator
door franc , Loosbroek, 03-06-2017, 20:26 (2727 dagen geleden) @ hdegreeuw
Voor de 453 gulden zat er denk ik wel een versterker omheen
Groet Frank
