Vissenoog 720 receiver

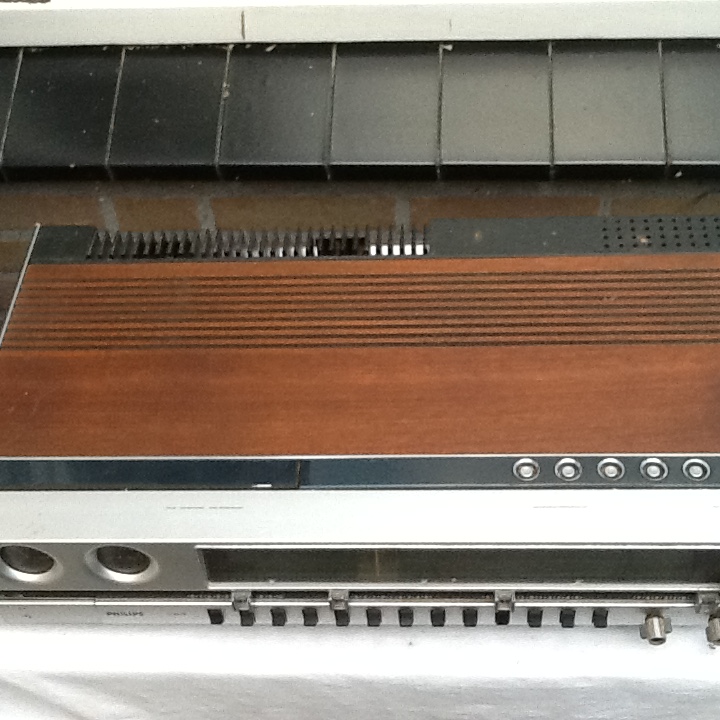

Aangeboden deze receiver in uiterlijk matige staat.

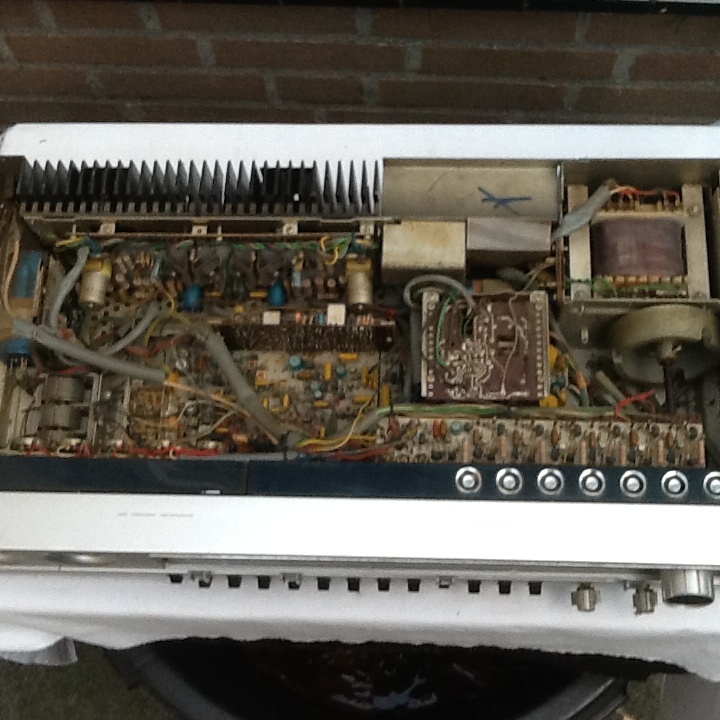

Het is wel vermoedelijk een vroeg exemplaar, ik zie datumcodes begin '72 en de toepassing van een bloktrafo wat ik nog niet heb gezien in dit apparaat.
Houtwerk boven overigens netjes.

Verder werkt het toestel matig maar er lijkt niet in gerommeld.

Een leuk opknap project.

20 euro.

Groet Frank
[image] [image]
[image]

Reageer op dit bericht

2200 keer gelezen

Hoi Frank,

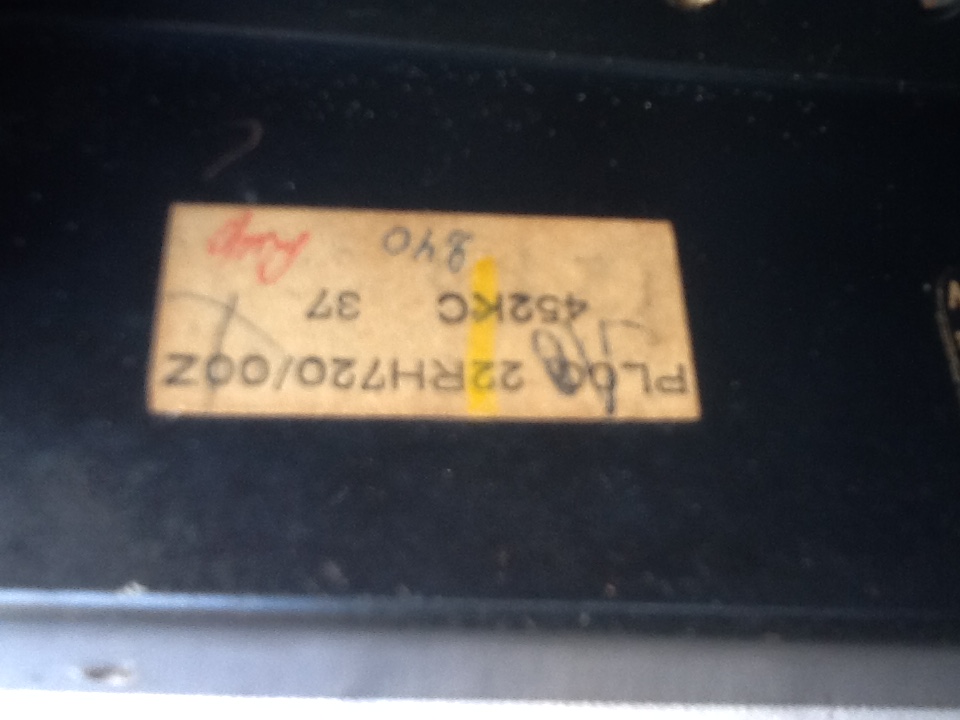

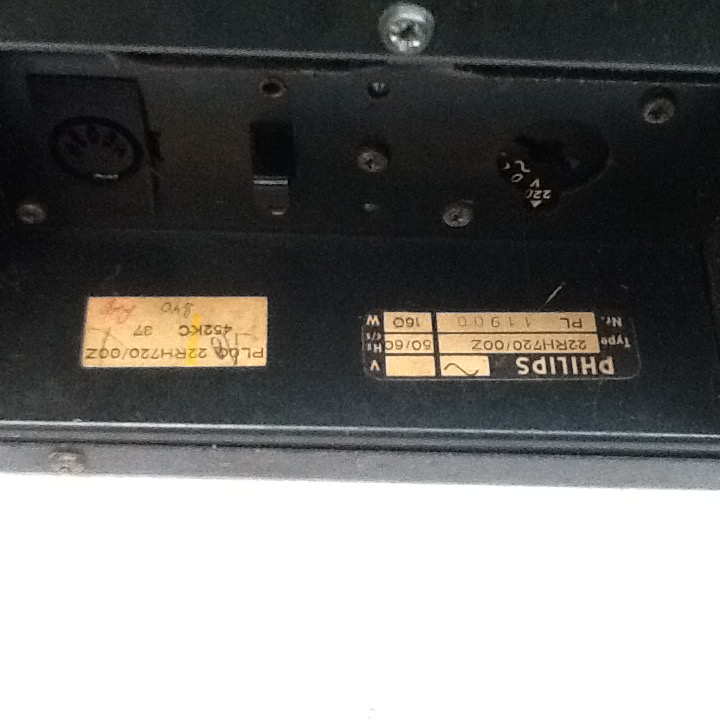

Ik kan wel bevestigen dat dit echt een heel vroege is. Als ik de stickers goed lees het 840ste exemplaar dat van de band rolde in de eerste (of misschien tweede) batch. Met handgeschreven fabrieksnummer zelfs. Wat staat er nou door PL00 heengeschreven?

Reageer op dit bericht

1954 keer gelezen

Dag Maarten,

Enkele foto's ter detail.
Ook nog enkele onderdelen zichtbaar met datumcodering.
Helaas wel wat minder scherp.

Groet Frank

[image]
[image]
[image]
[image]
[image]

Reageer op dit bericht

1932 keer gelezen

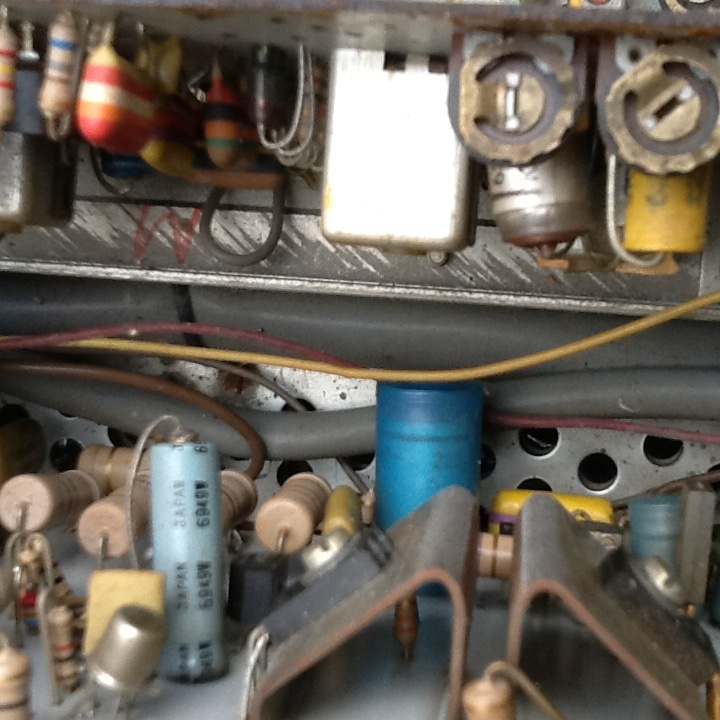

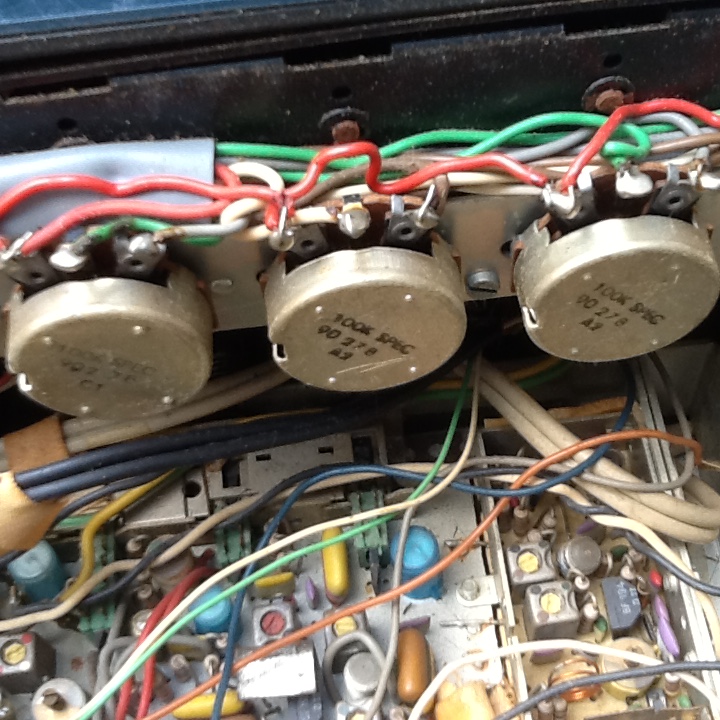

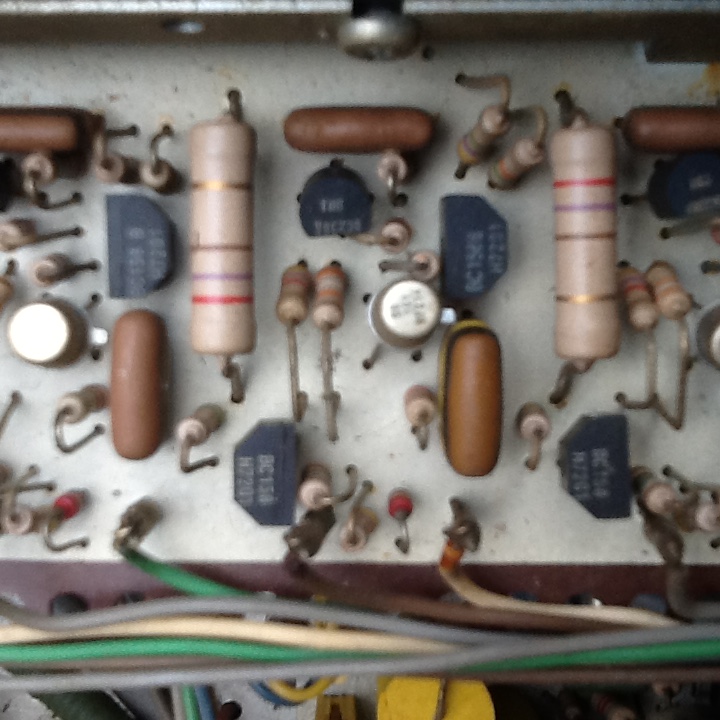

Dankjewel! Da's in elk geval de oudste die ik ooit heb gezien. Trafo uit mei 1972, potmeters eerste kwartaal 1972, transistoren als ik het goed lees eerste week 1972, Japanse elco uit week 49 van 1969 - die had wel erg lang over de reis gedaan...

Reageer op dit bericht

1830 keer gelezen

Dag Maarten,

Ik werd eerlijk gezegd heel nieuwsgierig toen ik de bloktrafo zag.
Ik dacht aanvankelijk met een later type te maken te hebben maar keek dus even op de torren en die oude Japanse elko's waren me ook niet ontgaan.
Hoe ontleed je de datumcode op deze trafo?

Deze vissenoog receivers hebben anders vrijwel altijd de C kern trafo's en nog in meerdere varianten ook!
Verder dateren de door mij eerder geziene 720's van medio '74.

Daar zitten vaak nog meer Japanse elko's in en vaak ook kleinere weerstanden van hetzelfde type als bij Sony apparatuur uit die periode.

N.B. Ik heb trouwens ook een heel afwijkende 702 receiver staan, die heeft geen TO-3 eindtorren op een vlakke koelplaat maar kleine platte eindtorren op koelvinnen. Ook is de print lay out en schakeling van de eindtrap heel anders!
Ook een heel vroeg exemplaar van ik dacht begin '71.

Daarmee heb ik ca twee jaar terug een bijdrage geleverd aan het buizenradio forum met "raad het apparaat".

Moet te vinden zijn!

Groet Frank

Reageer op dit bericht

1864 keer gelezen

Hoe ontleed je de datumcode op deze trafo?

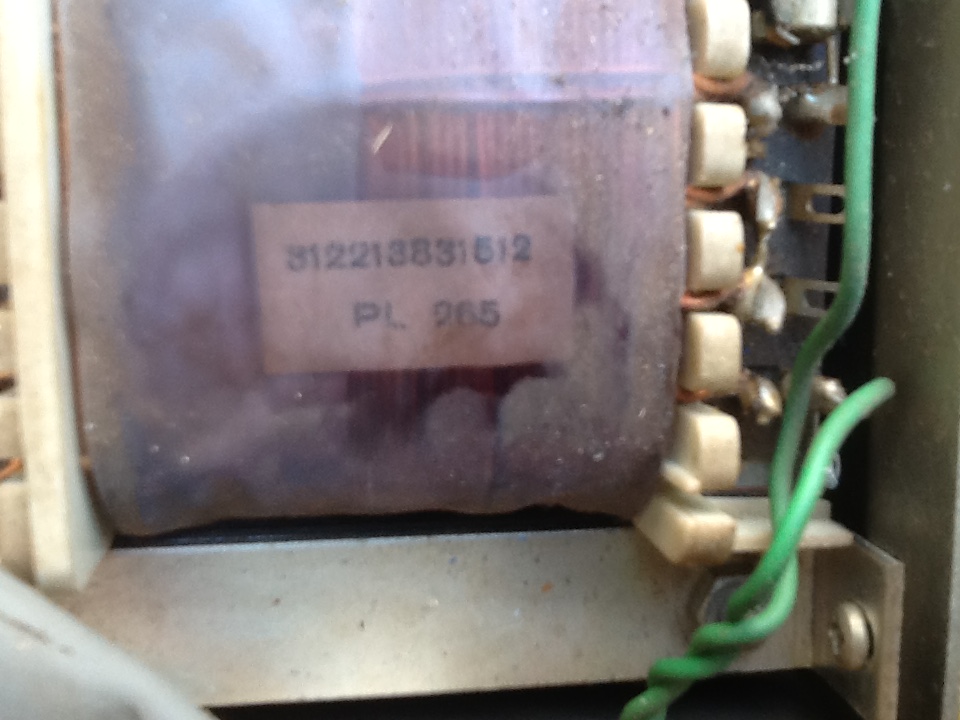

Nog steeds een hypothese omdat ik er geen bronnen van heb kunnen vinden, maar wel zo goed als zeker... Om weeknummers van maandnummers te onderscheiden telde Philips 60 op bij de maand. Dan kom je dus op 265 voor mei 1972. Ik heb ergens een vermoeden dat ze zoiets ook nog met kwartalen gedaan hebben ooit, maar dat kan ik gedroomd hebben. Hooguit 1 keer iets gezien waardoor ik dat vermoeden kreeg.

N.B. Ik heb trouwens ook een heel afwijkende 702 receiver staan, die heeft geen TO-3 eindtorren op een vlakke koelplaat maar kleine platte eindtorren op koelvinnen. Ook is de print lay out en schakeling van de eindtrap heel anders!
Ook een heel vroeg exemplaar van ik dacht begin '71.

Daar ga ik eens naar op zoek, lijkt me machtig interessant.

Reageer op dit bericht

1828 keer gelezen

Ah 702, geen 720. Vandaar dat het lastig zoeken was op het forum, niemand heeft daar ooit iets over een 720 geschreven kennelijk ;-) Ik was daar destijds nog benieuwd naar de torren, heb je daar ooit het type van genoteerd? Het gaat daar dan juist weer om een iets latere maar kennelijk afwijkende uitvoering. Weet ook niet waar uitvoeringsnummer /60 voor staat.
