Heb het apparaat toch maar op de keukentafel gezet om eens te kijken wat er precies in zit.

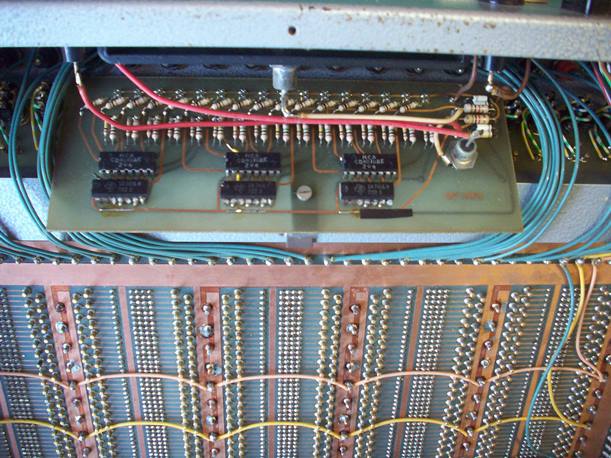

Er zitten twee rijen van 3 IC in
De bovenste 3 zijn RCA CD4010AE met er onder nog 204.
De onderste 3 zijn SN 7406N met er onder 7152 0

Waarschijnlijk wil die 7152 het jaar en de week aangeven omdat op het kleine printplaatje waar ze opzitten staat DNL 72 06 20.(1972 week 20?)

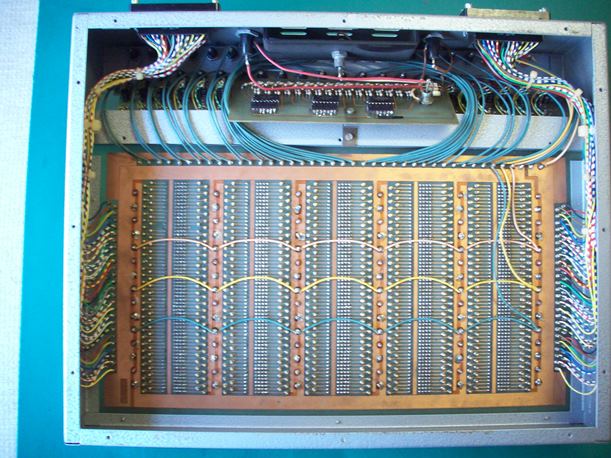

De grote printplaat heeft ook een nummer DNL 71 20 20a (1971 week 20?)

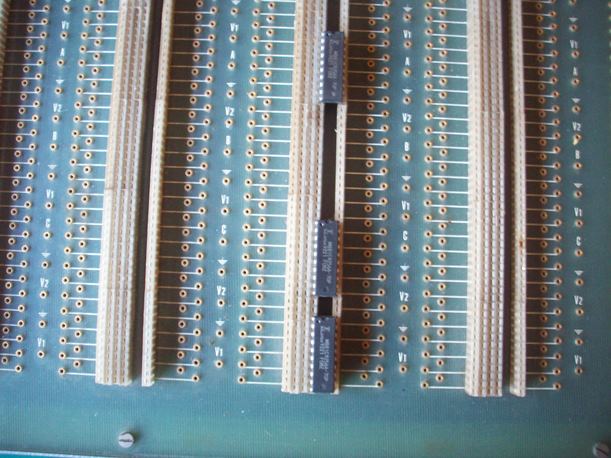

Links en rechts zitten 50 aansluitbusjes welke apart zijn doorverbonden met de linker en rechter aansluiting achterop het apparaat.

Allen aansluitingen V1 zijn met elkaar verbonden over het hele bord.
Dat geld ook voor V2, A, B, en de aarde.

De rode en zwarte aansluitingen 1 t/m 35 bovenop zijn doorverbonden met de nummers er voor.

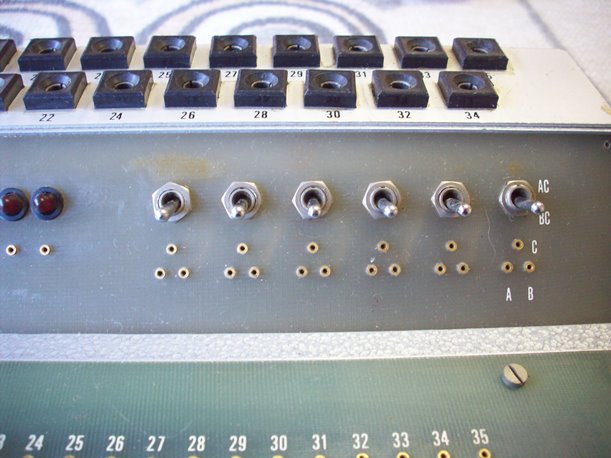

De schakelaartjes op het schuine gedeelte kunnen alleen schakelen tussen CA en CB

Het geheel zou werken + 5 V en max +15 Volt

Heb gezocht op DNL 72 06 20 dan kom ik op een hit van Kaspesky lab update service maar durf daar toch niet verder te zoeken

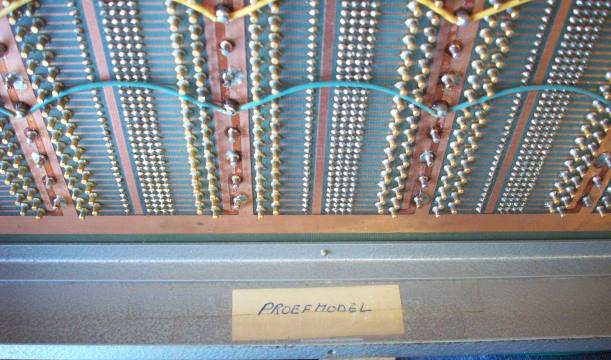

Maar op een papiertje in een hoekje geplakt stond "proefmodel" dus waarschijnlijk heeft het wel iets met computers te maken zoals Dominic al schreef.

En zal het waarschijnlijk iets voor beginnende programmeurs zijn geweest.
Heb er een paar IC in de voetjes gezet en die passen heel mooi voor verschillende maten.

Het is dus wel een breadboard maar dan voor computers.
