Inmiddels weer thuis even wat aan de pruts geweest. Ik wou graag de
grafische mogelijkheden op de PDP8 computer hebben. Uiteindelijk lijkt
het mij fantastisch om op dit ding Spacewar te kunnen spelen

Alleen die originele kaarten zijn onvindbaar... De schema's en
foto's zijn echter wel op het internet te vinden.

Dus ik heb de stoute schoenen aangetrokken en de borden nagemaakt.
Alvast een kleine demo van de kaarten: https://youtu.be/xaGQ0ScbZUU

Het zijn twee borden, een volledig digitaal bord en een bord met
twee discrete D/A omzetters. Deze borden zijn ook bovenop met een
plug met elkaar verbonden. Het zijn vrij grofstoffelijke printen.
Ik heb geprobeerd de originele layout zo goed mogelijk te behouden.
De hendeltjes moet ik nog even namaken. Daar heb ik al een mal voor.

Helaas gebruikte Digital begin jaren 70 IC's welke vrij snel van de markt verdwenen.
IC's zoals de SP314, SP380, DEC8881, 8235 etc... Het zijn wel TTL IC's
maar niet de standaard 7400 welke wij kennen. Sommige IC's zijn wel compatibel
met 74xx IC's maar hebben alleen een andere penbezetting. Bij andere IC's
moet je duidelijk creatiever zijn en het schema aan passen.

De op-amps welke toen top notch waren zijn tegenwoordig de low end...
De originele zijn uiteraard ook lastig verkrijgbaar, maar een standaard opamp
voldoet hier nu prima. Ook de transistoren zijn standaard BC547/557 geworden.

Met wat geduld en tig keer eigen werk controleren heb ik de kaarten na kunnen maken.
Ik ging nog de mist in met een 7421 welke een heel ander IC was met datumcode 7421...
En ik had een 'nieuwe' 7474 welke stuk bleek te zijn. Maar het debuggen viel uiteindelijk mee.

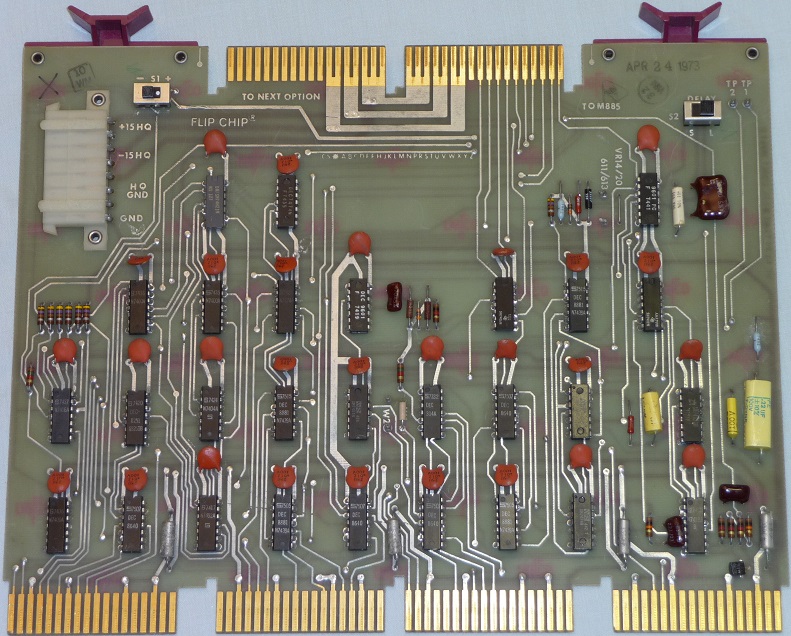

Dit is het originele digitale controller bord:

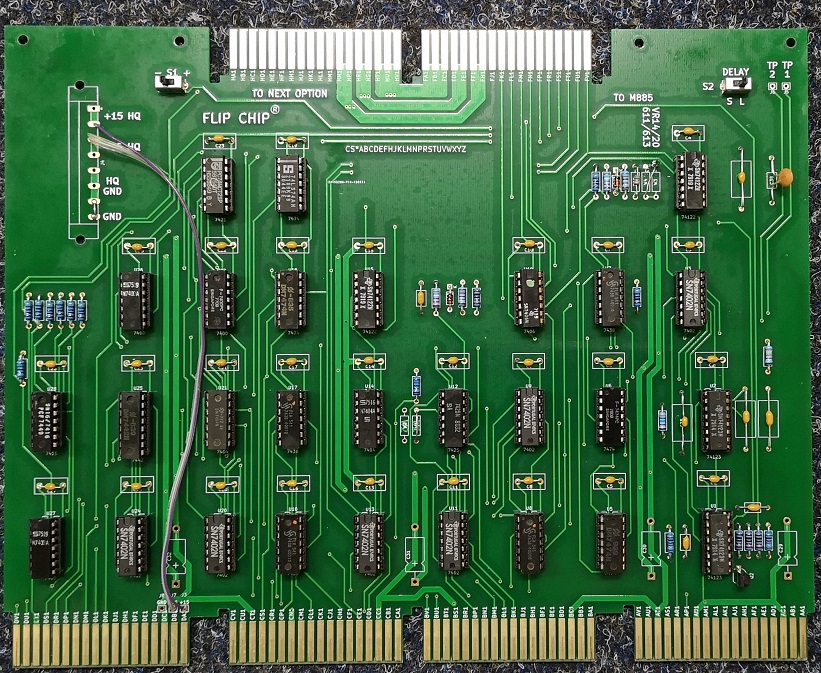

En dit is mijn controller kloon:

Digital schrijft voor dat je voor de D/A omzetter een externe High Quality
+ en -15V moet plaatsen. Ik heb op de gok de + en -15V van het moederbord naar buiten
gebracht met twee eilandjes. Daar heb ik de D/A eerst maar op laten draaien.
Die voeding lijkt echter stabiel genoeg om te gebruiken met de kaarten.
Dus dat scheelt weer een losse voeding. Vandaar het grijs/paarse kabeltje

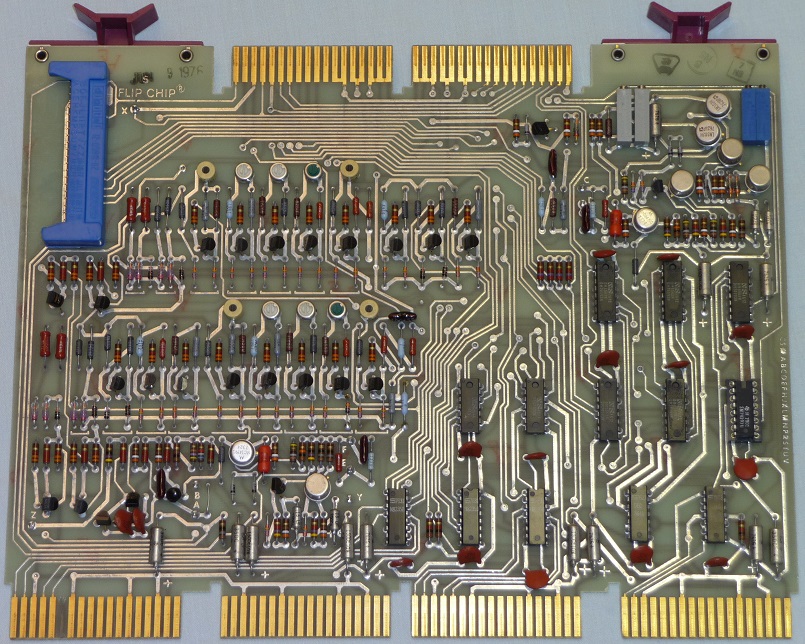

Hier de originele digitaal / analoog omzetter:

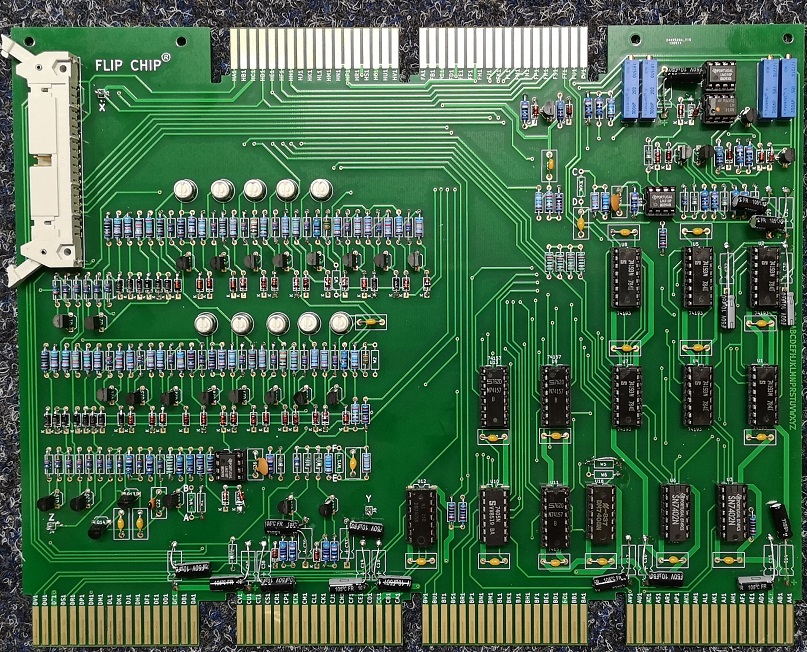

En dit is mijn D/A kloon:

Er zitten nog wat elco's op welke ik nog moet vervangen door axiale.
Maar die had ik nog niet binnen. En geen geduld natuurlijk. Dus maar een
paar andere elco's geplaatst voor het testen.

Ik heb inmiddels de Real Time Clock kaart ook nagetekend en besteld.
De EAE co-processor staat ook nog op de wensenlijst. Het zou mooi zijn
als ik die bordenset kan kopen maar anders ga ik die borden ook namaken...

Ach, het blijft hobby nietwaar?

Groeten, Roland.
