RegistrerenGevraagd Doc AD 45J, Bourns AIH3656A (Algemeen)
door DirkHartland
, Rhoon, 07-04-2020, 20:04 (1638 dagen geleden)
Hallo mede forumleden,
Op het internet (buiten alle andere informatie over ic's, etc.) heb ik geen documentatie kunnen vinden over:
A)

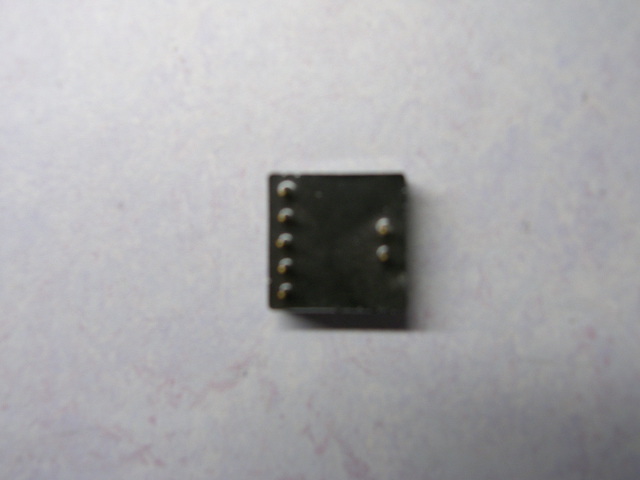

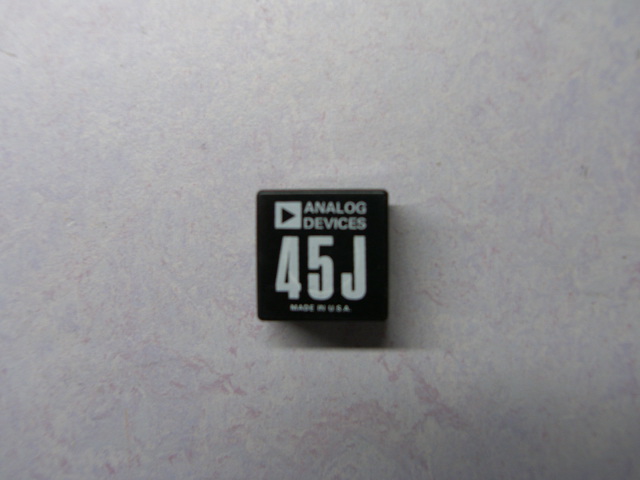

ANALOG DEVICES, type 45J
![[image]](images/uploaded/202004071751535e8cbdb93bfb8.jpg)
![[image]](images/uploaded/202004071752125e8cbdccc3d53.jpg)
B)

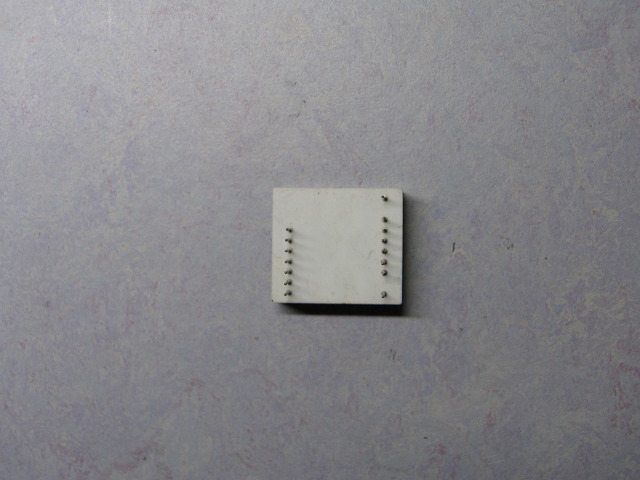

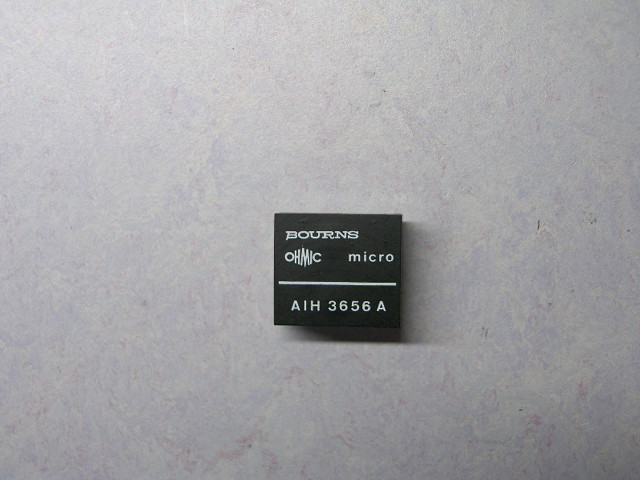

BOURNS (OHMIC) micro, type AIH 3656 A
![[image]](images/uploaded/202004071753335e8cbe1d09913.jpg)
![[image]](images/uploaded/202004071754355e8cbe5b3ab95.jpg)
Vraag;
Heeft iemand nog oude data-boeken met de gegevens over deze items. Zoals spec's, aansluitingen, etc. In PDF formaat?
We hebben deze onderdelen toentertijd regelmatig gebruikt, ben nu alweer 10 jaar met pensioen.
Ik heb daar geen data-boeken over!
Met vriendelijke groet en blijf gezond!
Dirk Hartland
Gevraagd Doc AD 45J, Bourns AIH3656A
door DirkHartland , Rhoon, 16-04-2020, 16:24 (1629 dagen geleden) @ DirkHartland
Wat betreft de Analog Devices 45J (ik heb hiervan 3 stuks).
In oude documentatie van AD hierover niets kunnen vinden.
Wel overeenkomstige latere typen. Dit bleken Op-Amps te zijn.
Gevonden een type met dezelfde aansluitingen, toch maar proberen.
Op dezelfde manier aangesloten en waarachtig dit is een Op-Amp.
Max output current 20 mA, max frequentie ongeveer 500 kHz/1 MHz afhankelijk van de signaal grote, zonder enige compensatie.

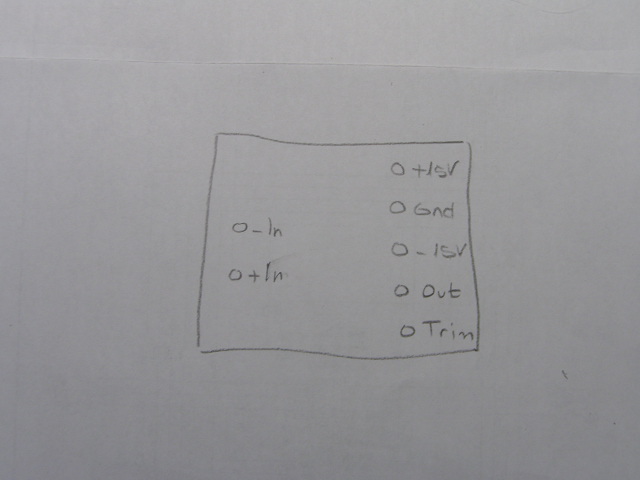

Hieronder de aansluitingen (ergens in mijn geheugen klopte dat wel)
![[image]](images/uploaded/202004161419365e9869780e5d4.jpg)
Wat betreft de Bourns AIH3656A, ik heb een email gestuurd naar Bourns.
Wie weet krijg ik antwoord.
Met vriendelijke groet,
Dirk Hartland
Gevraagd Doc AD 45J, Bourns AIH3656A
door Maurice
, Dordrecht, 16-04-2020, 21:50 (1629 dagen geleden) @ DirkHartland
Mooi gevonden.
Zou zonde zijn als je van onderdelen geen gegevens kan vinden.
Misschien komt origineel ooit boven drijven
Gevraagd Doc AD 45J, Bourns AIH3656A
door DirkHartland , Rhoon, 17-04-2020, 06:07 (1628 dagen geleden) @ Maurice
Bedankt Maurice.
Ben benieuwd of ik nog antwoord krijg van Bourns!
Dirk
Gevraagd Doc AD 45J, Bourns AIH3656A
door Maurice , Dordrecht, 17-04-2020, 08:44 (1628 dagen geleden) @ DirkHartland
Probeer eens te zoeken op deze termen
Databook:"ANALOG DEVICES"
exact zo intikken
Gevraagd Doc AD 45J, Bourns AIH3656A
door DirkHartland , Rhoon, 17-04-2020, 12:47 (1628 dagen geleden) @ Maurice
Maurice, bedankt voor de tip.
Ik ben precies zo een aantal avonden bezig geweest. Je komt dan onder andere op een Italiaanse site (hier) uit en ook andere, die ik niet meer weet, met allemaal data boeken en technische verhandelingen, de zogenoemde Application Notes.
Een aantal interessante data en designers boeken gedownload. In het oudste data boek staat vermeldt dat de 45J hier niet meer is in opgenomen. Zeer interessante informatie, trouwens. Pure nostalgie.
Ik weet nu dat de 45J een Op-Amp is, met metingen heb ik “redelijk” de spec’s kunnen bepalen.
Groetjes, Dirk
