10,7 Mhz injector

Naar aanleiding van het het topic over de Grundig 4000 ( http://www.transistorforum.nl/forum/index.php?id=54811 ) en het nut van een 10,7Mhz injector heb ik het schema van Hugo wat aangepast. (niet dat ik Hugo enige oneer wil aandoen)
Bedoeling was een "zuivere" Clapp oscillator te bekomen die alles vreet en heel stabiel is, ongeacht de voeding.

Is gelukt. loopt nu tussen 3V en 14V en verloopt daarbij ocharme 10kHz.
tevens enkele vereenvoudigen toegepast, er zitten nu minder weerstanden in en geen voedingstabilisatie meer. er was nu ruimschoots plaats voor een kleine audio oscillator. (dippy of phase shift oscillator) op het stukje print. ook deze loopt vlot tussen 3V en 14V. het geheel verbruikt 3mA bij 9 volt en geen mp3 player meer nodig.

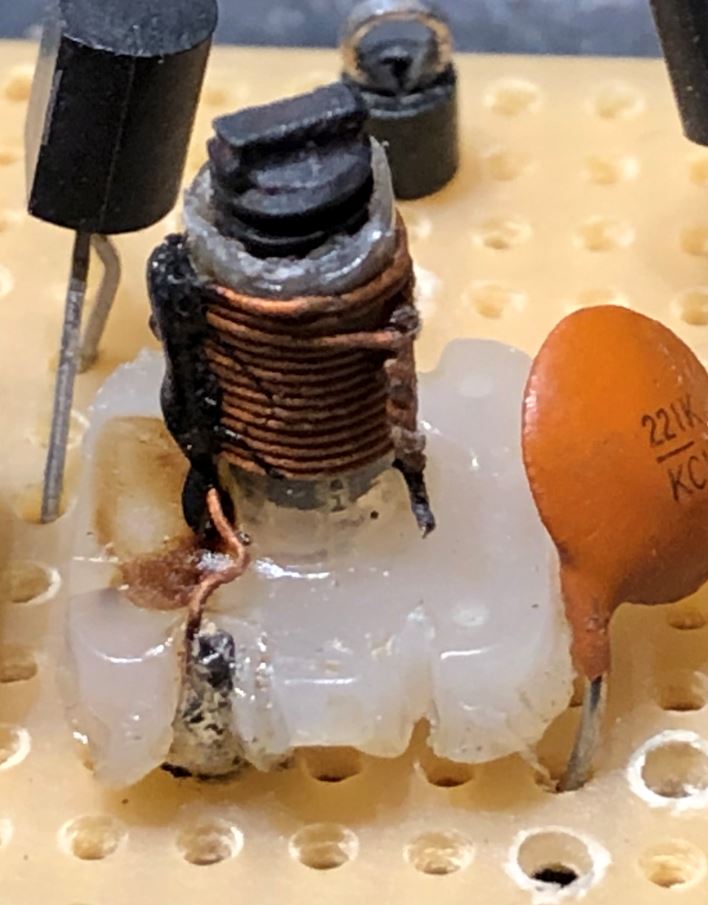

Ook het spoeltje van 4,7µH omgewisseld voor een 10,7 If bandfilter van een afbraak radio. Was vooral om zeker te zijn dat het ferriet geoptimaliseerd is voor deze frequentie. Bij gekochte universele spoeltjes ben je nooit zeker of dat zo is. (en dan loopt het ding minder stabiel en/of met lagere amplitude)
Uitgang geeft bij 9 volt vlot over 3v pp, wat meer dan voldoende is om iedere mf trap door te fluiten (de eerste trap moet je maar in de buurt komen). [image]

Het schema is nu bijeen "gekrabbeld", maar mocht er interesse zijn dan kuis ik dat wat op en post het hier.

groeten

Kris

Reageer op dit bericht

4125 keer gelezen

Doe maar.

Willem

Reageer op dit bericht

3452 keer gelezen

Ook ik ben benieuwd naar het schema Kris!

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

3368 keer gelezen

Hoe gedraagt zich de stabiliteit ?

Reageer op dit bericht

3368 keer gelezen

Wel, heeft een ganse dag gelopen op een 9V batterij en gaf dit.

[image]

toen het batterijtje tot op 7 volt gezakt was de frequentie 10,698 ..

kortom meer dan stabiel genoeg voor deze toepassing

Reageer op dit bericht

3414 keer gelezen

Reageer op dit bericht

3261 keer gelezen

graag een schema, kris!Alvast bedankt!

mvg, Maarten.

Reageer op dit bericht

3362 keer gelezen

Beste Kris,

Graag voor mij ook het schema.

Mvg
Peter de Koning

--
Ik heb elke dag Koningsdag

Met vriendelijke groet,
Peter de Koning

Reageer op dit bericht

3360 keer gelezen

schema van het 10,7MHz gedeelte. links moet nog het stukje van de dippy oscillator komen. Dat volgt. Spoeltje is van afbraak MF filter 10,7 Mhz. aangezien dat regelbaar is vervalt de cv.

uitgang is 3V pp , of iets meer.

Handig is dat je de negende harmonische in de FM band kan horen: 96,3Mhz.. Is uiteraard héél zwak, maar bruikbare referentie voor fijnafregeling als je geen andere middelen hebt.

[image]

Reageer op dit bericht

3493 keer gelezen

Voor de een bekende kost, de ander ???? Huh Dippy Oscillator?

Goed radio Bulletin uit 1947geeft antwoord pag 11

Dus ook wel Phase-shift oscillator geeft modernere schema's

Reageer op dit bericht

3322 keer gelezen

Maurice,

Stond zo ook beschreven in de openingspost??

ik citeer even: "er zitten nu minder weerstanden in en geen voedingstabilisatie meer. er was nu ruimschoots plaats voor een kleine audio oscillator. (dippy of phase shift oscillator) op het stukje print. ". alvast bedankt voor de oude radiobulletin verwijzing.

persoonlijk vond ik dippy altijd leuker klinken dan phase shift... maar naam is idd in onbruik geraakt, dus probeer het tij te keren :-)

heb je al een foto van je bouwsel?

bijgevoegd tekening dippy:

gekend schema, maar heb nog een weerstand eruitgehaald.. geen strakke basisinstelling meer met deler. ding oscilleert als een gek vanaf 2,5 volt tot 14V en PP amplitude is gelijk aan de voedingsspanning. Je kan nog bezuinigen door emitterweerstand te verlagen, dan mag de elco eruit. maar vervorming neemt dan wel toe. Nu een beetje vervorming moet je erbij nemen, want er is geen amplitudestabilisatie. maar voor deze toepassing is het prima. deze oscilleert aan 500Hz. (kan je wijzigen door andere C'tjes te nemen)

[image]

mijn proefexemplaar is vrij groot, maar kan véél kleiner. Voor de sport, "omterkleinst"?

Oja, door de grote amplitude van de dippy is een varicap niet nodig. een kleine Si-diode 1N4148 geeft voldoende zwaai om de fluit te horen, uiteraard geen 75kHz.
De modulatiediode is zodanig opgesteld dat hij zelf zijn nodige voorspanning aanmaakt in functie van de binnenkomende amplitude.(hij werkt ook als piekdetector op de sinus van de dippy)

Reageer op dit bericht

3427 keer gelezen

Hallo Kris,

Leuk je nieuwe ontwerp, ik heb wat problemen gehad om het oude ontwerp stabiel te krijgen op 10.7 mhz omdat de oscillator af viel onder de 10.79900 MHZ.
Door het verlagen van de 39 pf Condenstaor naar 35 pf is hij nu redelijk ok en bruikbaar.

Ik heb nog twee vragen over je ontwerp gezien ik hem ook wil gaan boouwen:

Wat bedoel je met "aangezien dat regelbaar is vervalt de cv"
En welke varipcap diode heb je in je ontwerp gebruikt?

Hierbij een foto van mijn brouwsel, gemaakt met wat onderdelen die ik nog had liggen.

Hierbij nog een leuk ander onderwerp hoe je met een SDR de ratiodetector kunt afregelen en of zichtbaar maken.

https://www.youtube.com/watch?v=P-16TP8mYLo

Vr gr Eric

[image]

Reageer op dit bericht

3338 keer gelezen

Hallo Kris,

Leuk je nieuwe ontwerp, ik heb wat problemen gehad om het oude ontwerp stabiel te krijgen op 10.7 mhz omdat de oscillator af viel onder de 10.79900 MHZ.
Door het verlagen van de 39 pf Condenstaor naar 35 pf is hij nu redelijk ok en bruikbaar.

betekend dat je aan de rand van de oscillatievoorwaarden zit. Ga je door trimmen eronder, dan stopt de oscillator. Dat ligt deels aan de condensatoren tussen emitter/basis/ground. (die zijn nu kleiner) en het spoeltje. spoeltjes die je koopt (die die eruitzien als een weerstandje) zijn niet altijd goed voor 10,7Mhz. je weet het gewoon niet. daarom spoeltje "X" vervangen door een sloop IF trafo. dan ben je zeker. Door de aanpassingen blijf je ruimschoots binnen de oscillatievoorwaarden en draait de oscillator als een dolle vanaf 2,8 volt.

Ik heb nog twee vragen over je ontwerp gezien ik hem ook wil gaan bouwen:

Wat bedoel je met "aangezien dat regelbaar is vervalt de cv"

"Dat" is het spoeltje. aangezien er nu een sloop IF trafo gebruikt wordt heeft die sowieso een regelbare kern. daarmee vervalt de noodzaak voor de CV. (trimcondensator)

fijnafregelen op 10,7 gebeurt nu door verdraaien kerntje.

[image]

En welke varipcap diode heb je in je ontwerp gebruikt?

er zit geen varicap in. maar gewone SI diode 1N4148. Omdat de phaseshiftoscillator 9V PP amplitude geeft werkt de gewone diode voldoende als varicap.

Hierbij een foto van mijn brouwsel, gemaakt met wat onderdelen die ik nog had liggen.

Oo, het is drinkbaar? :-)

Reageer op dit bericht

3351 keer gelezen

Het was even werk maar er zit “leven” in.
Die weggelaten weerstand in de 600Hz pieper hoort er ook niet in.
De basis van de BC547 is dan te laag en start de pieper niet op.
Had nogal wat moeite om die 10,7Mhz te bereiken maar dat lag aan de serie cap.
Dit in combinatie met de gebruikte spoel, in het schema staat dat als note bij C7.
Mogelijk zou je daarmee de 452Khz ook kunnen instellen voor de MG.
Het zou dan een “multifunctioneel” apparaatje kunnen worden, maar dat later.
Nu nog een kastje eromheen met een aan/uit en klaar is hij.
Nog bedankt Kris voor het idee en groet, Ben.

[image]
