VT100 Dec Terminal -reparatie (Computertechniek)

door Maurice , Dordrecht, 05-07-2020, 19:46 (1384 dagen geleden)
Gewijzigd door Maurice, 05-07-2020, 19:57

In periode 1988-1989 ging ik geregeld in Hilversum naar de maandelijkse personeels verkoop overtollig materiaal.

Ik denk bijna zeker dat het in gebouw Jan van der Heijdenstraat was Voormalig NSF.
Die deur komt me bekend voor, 16.00u ging deze open en vooraf gluren wat er stond.

Zo eens stonden daar de monitoren VT100 en VT131 incl keyborden.
Uit die periode weet ik dat de VT100 werkte en de VT131 niet.
Ook gedoe met de toetsenborden, 1 mistte al nodige knoppen , 1 werkte geheel niet,
1 werkte.

Destijds ontdekte ik dat de Hoogspanningstrafo VT131 defect was, en daar de VT131 wat meer uitbreiding had deze verder in orde gemaakt toen.
VT100 opgeborgen samen met de keyborden.

De VT131 heeft later nog dienst gedaan op een computer van mijn broer.
Deze staat nog daar incl toetsenbord, moet nog ophalen.
Wel blijkt daar nu heden juist de HV-uit te zijn en mijn VT100 heeft de HV trafo nu.
Kennelijk eens terug gewisseld.VT131 wordt nog opgepakt voor herstel.

Enfin HEDEN, weer de oude computer hobby opgepakt en dus nu eens tijd die VT100 en Vt131 oppakken.
Paar maanden geleden 2 HV'trafo's kunnen bemachtigen.
De oude welke al 30jr in kasten en latjes rondslingert als voorbeeld blijkt bij meting nog steeds defect, haha, bewaren helpt dus niet.

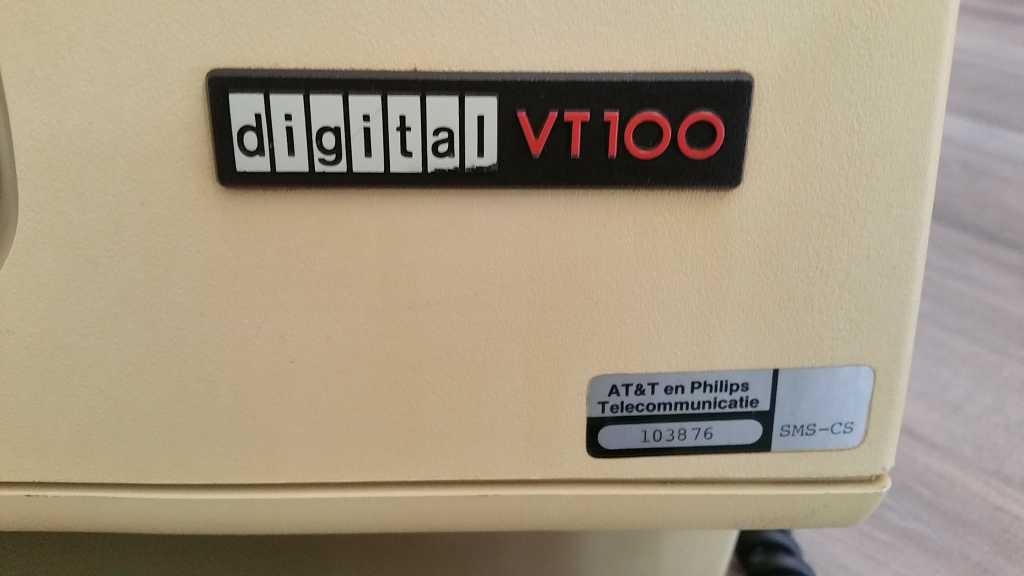

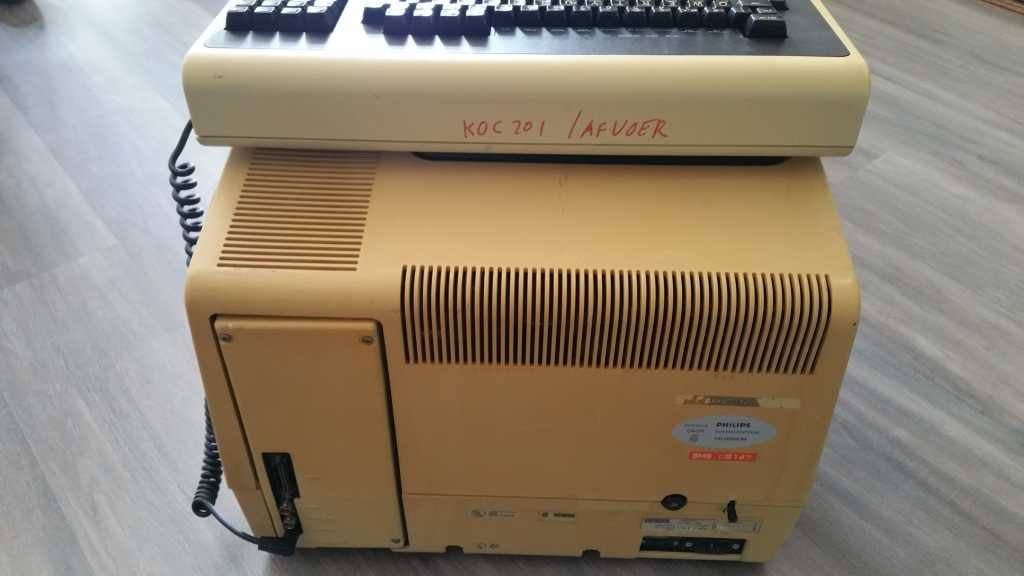

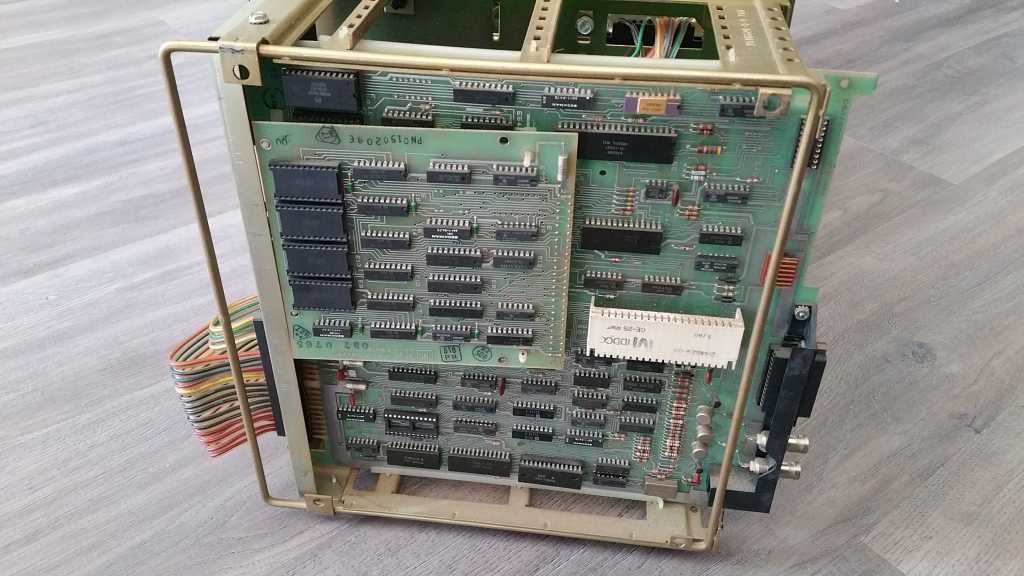

Goed VT100 van de kast gepakt. Staat al sinds 1988 werkeloos.

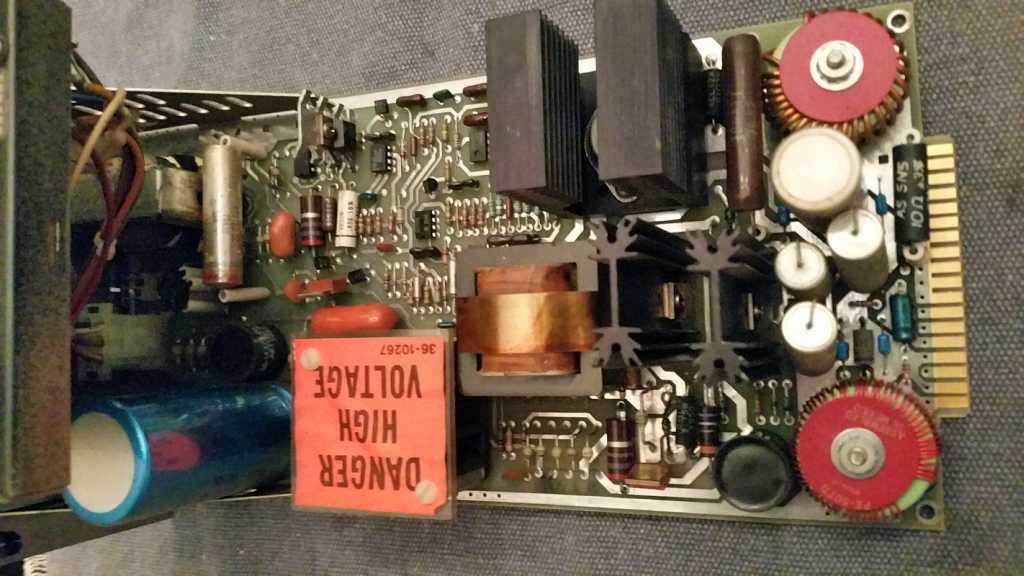

Bende stof en vuil, eerst die voeding voorzichtig opstarten.

Niets mis mee, werkt perfect

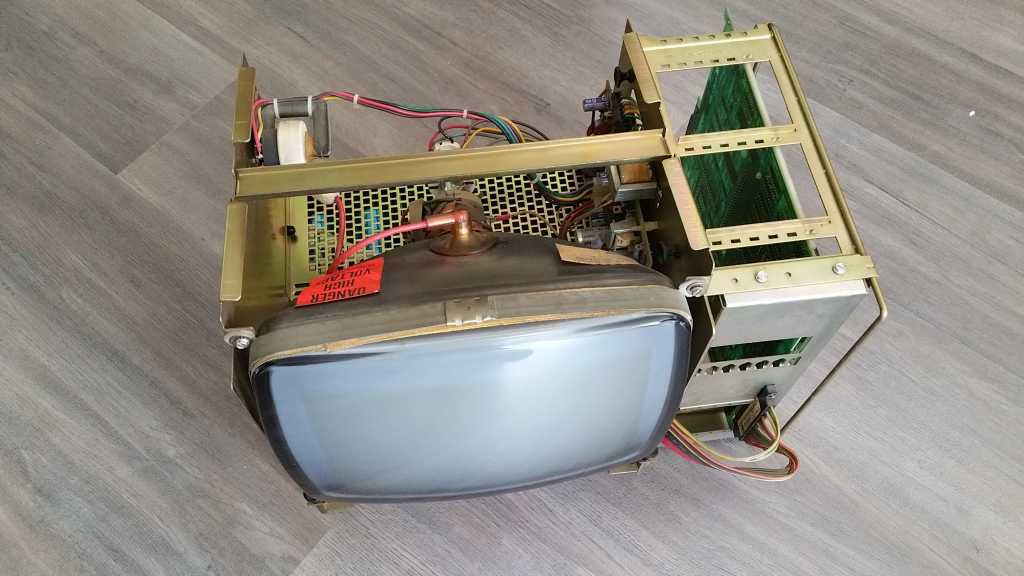

Monitor PCB, ah zie een knutsel zekering, geen draad 2A op voorraad dus nog even zo laten.(Bestellen)
Elko's getest, voorzichtig opstarten, werken

Goed het complete keybord er aan hangen, niets

Andere gammele missende knoppen keybord er aan en na flink rommelen.
Defecte schakelaars die sluiting maken even snel hersteld als ook door vuil etc de
vast zittende knoppen, zowaar enig leven. (top kap heb ik ook,is hier er af)

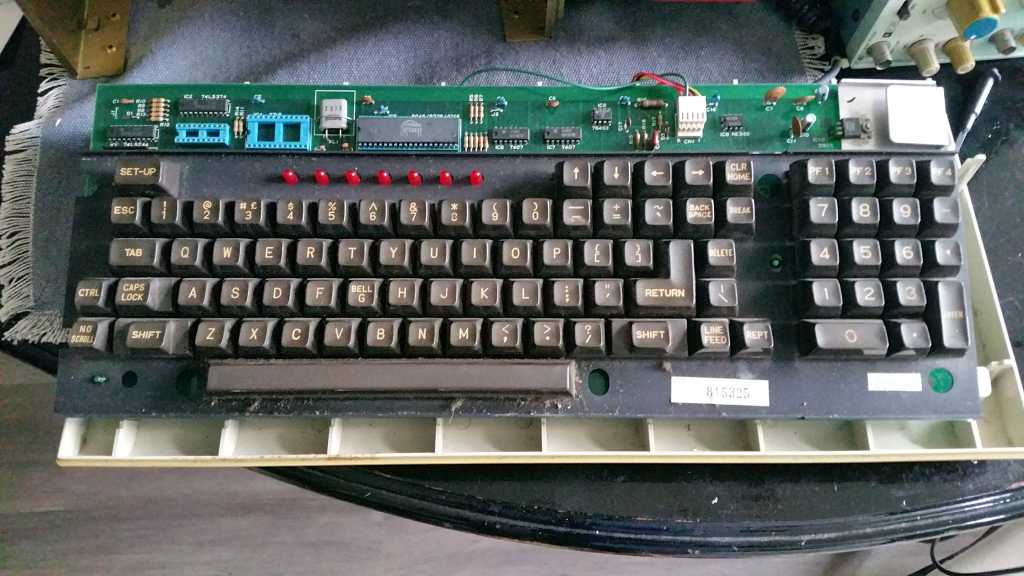

Toch dat andere keybord, kap er af en meten.

Niets te zien van data of iets op de TMP8084, wel valt op de missende
eprom 2716 en de 74LS373, maar mogelijk zit alles in de 8084 geprogrammeerd.
Kristal loopt wel.

Zoeken op Internet stuitte ik op forum VCFED een draad met zowaar de BIN-File 2716.
Ik las de draad verder niet maar viel mij wel op dat daar beide IC-s op foto wél waren geplaatst.
Dus een 2716 opgezocht, gewist, geprogrammeerd, een 74373 geplaatst helaas.
Ook geen enkele reactie op invoer knoppen.
Met een hagel nwe 8084 gingen zowaar de ledjes scrollen en kon ik weer zien dat knoppen in ieder geval reageerde op de buffer ICs.

Tja LEZEN! Had de draad toch gevonden lees dan ook. Blijkt een C-ITOH 101 keybord te
zijn en die werken NIET op een VT100.

Ok kan ik dan de knoppen cq met schakelaars over zetten?
Nee ook dat is totaal verschillend. Ondanks dat beide toetsenborden er uiterlijk exact identiek uit zien is inwendig alles anders.
Dammm..

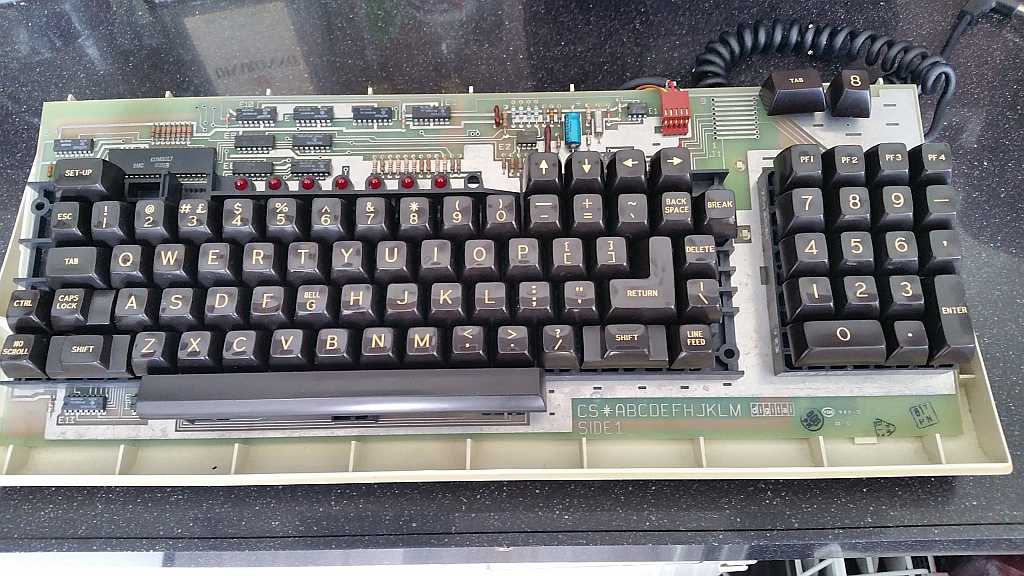

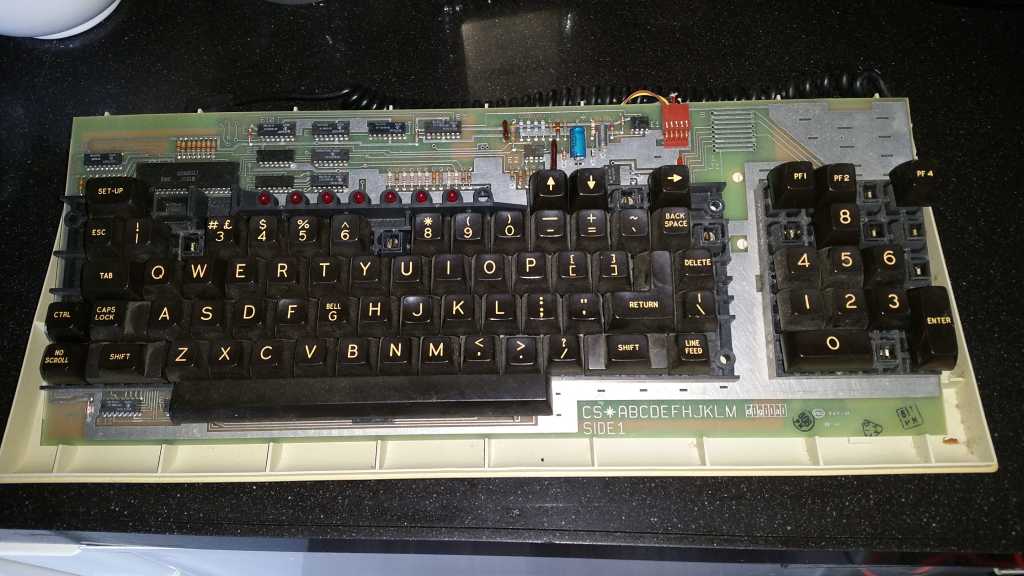

Dan toch maar dat gammele defecte LK07 toetsenbord aanpakken, zien hoe ver ik kom.
Herstellen contact veertjes, diverse verbogen enz.
Vuil en zand er uit peuteren,de knoppen die ik heb reinigen.
zo waar er kwam leven in toetsenbord.

Komt de zoektocht naar knoppen. Ik weet dat geregeld knoppen van ding afvielen.
Soms duwde ik ze er weer op, dan vielen ze er weer af, dan vond ik er weer paar en verdwenen dan in doosjes, laatjes etc. Zo slingeren enkele knoppen al 30jr incl 3 verhuizingen.Vandaag alles overhoop en zie.

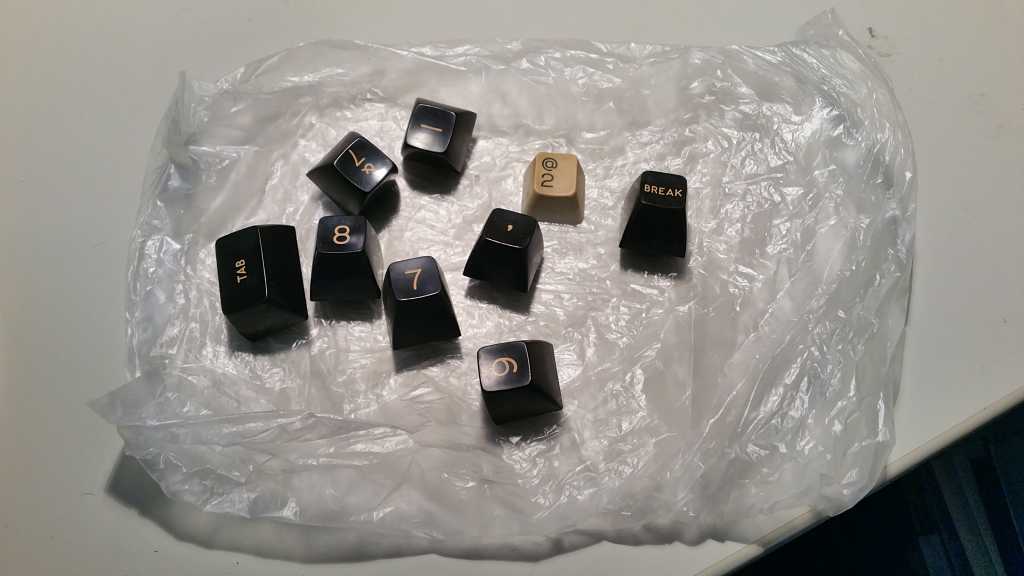

Huhhh???? Ik houd er nu 2 OVER! TAB en de 8, is dat wat.
al die jaren, en denk te weten dat ik destijds ook wat knoppen uit die bak
waar ze in stonden mee gesjeesd had. wonderlijk, is compleet ook nog.

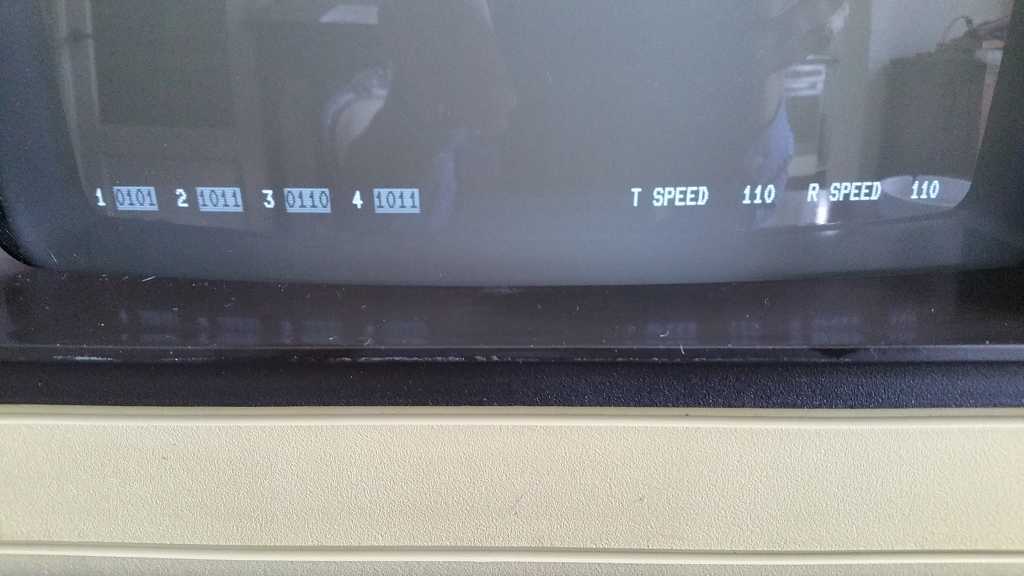

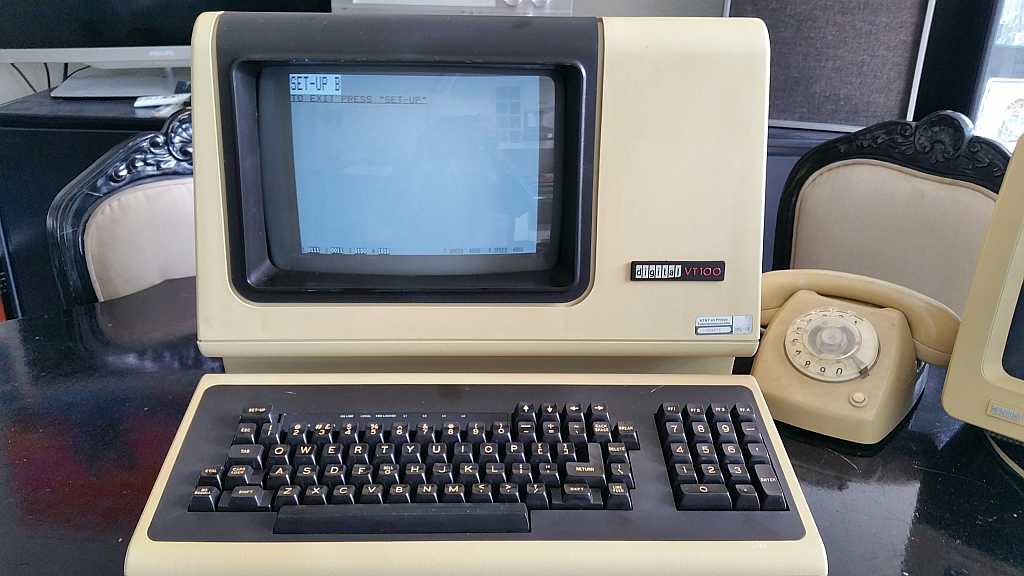

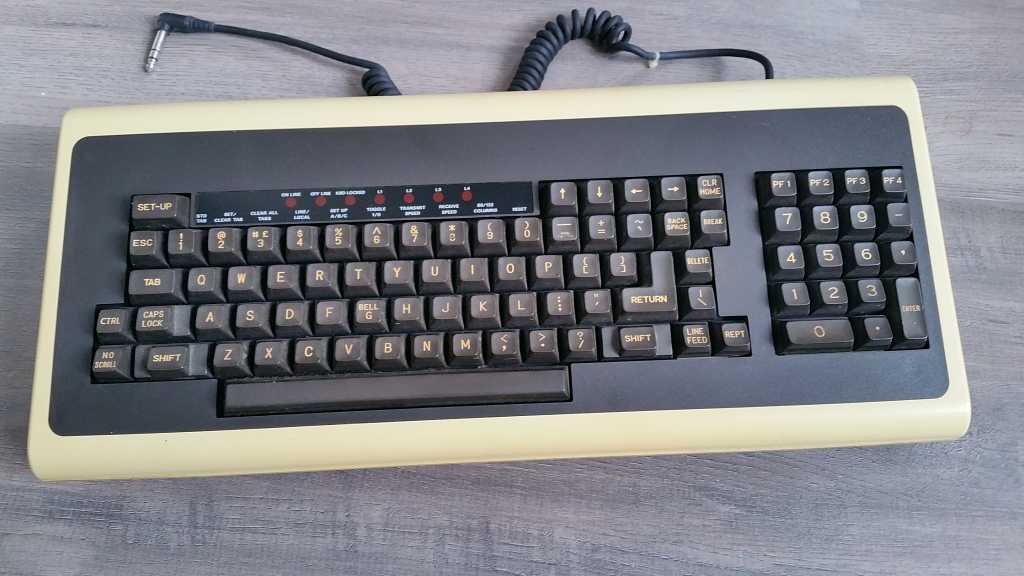

Ding in elkaar en aan de VT100, Ingesteld voor de Teletype 33, en werken.
Alle knoppen werken, monitor werkt, grandiooooos.
Dacht al even aan senario een LK07 keybord te moeten aanschaffen á $ 175,-excl verzen uit VS, dan weet je het wel. Ik had totaal FL 7,50 voor beide betaald in 1988.
