Bouwproject: multinorm video line converter (Aangeboden)

door Otto , Drenthe, 12-03-2021, 09:50 (1292 dagen geleden) @ Erik

Beste Lezers,

Ik heb ook even meegekeken naar dit ontwerp, omdat het zeker raakvlakken heeft met mijn ontwerp voor een testbeeldgenerator. Een leuk idee is het gebruik van een tweede MC44BS373CA voor het AM geluidskanaal. Dit IC (dat ook op mijn ontwerp zit) is normaal voor standaard TV (AM beeld, en FM geluid). Door nu twee van deze IC’s te gebruiken, gebruik je één voor AM beeld (met uitgeschakelde FM-geluidsdraaggolf ), en de ander voor AM geluid (met uiteraard ook uitgeschakelde FM-geluidsdraaggolf). Zend je echter wel PAL of NTSC, zou je ook beide aan kunnen zetten, met de één bijvoorbeeld op VHF en de ander op UHF. Heb je weer twee TV kanalen.

Ik zie dat de printjes gretig aftrek vinden, maar wil daar nog wel wat kanttekening bij zetten. Er zitten een paar lastig verkrijgbare onderdelen op, die ook nog een behoorlijk prijskaartje hebben. Gelukkig ook weer niet onbetaalbaar, maar reken wel op 10 euro per onderdeel. Dit geldt zeker voor de FPGA en het FIFO geheugen. Als ik zo schat kom je zo boven de 100 euro aan onderdelen.

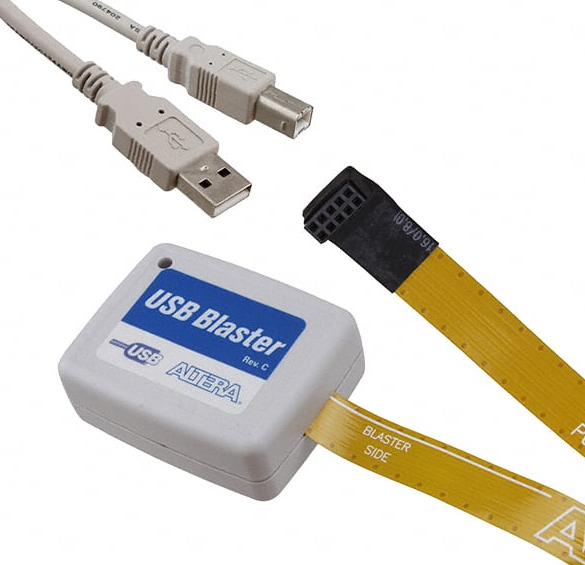

Ook het noodzakelijk programmeren van de microprocessor en de FPGA zal enige investering nodig hebben. Voor zover ik zie is er geen voorzienig gedaan om met simpele middelen beide te programmeren. Je hebt dus een USB Blaster nodig voor de FPGA:

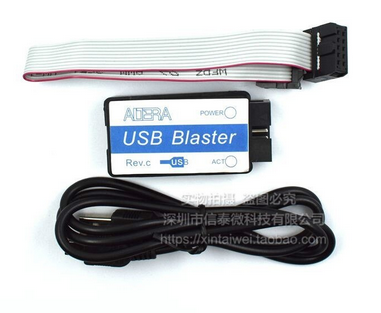

Normale handelsprijs € 250,- exclusief BTW! Gelukkig zijn voor een paar euro Chinese klonen te vinden, dus is de investering flink te verminderen. Let dan wel op de lange levertijd:

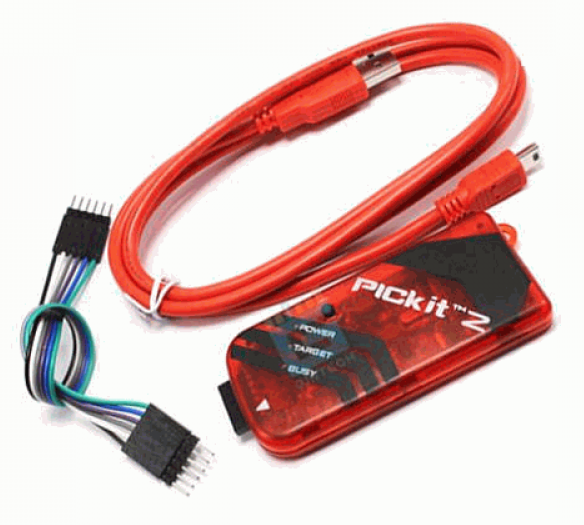

Iets soortgelijks geldt voor de microprocessor (van het type PIC). Ook daarvoor heb je een programmer nodig:

Nu is deze een stuk goedkoper, maar reken toch op zo’n € 30,- ex BTW. Gelukkig zijn ook hiervan in China klonen te vinden van onder de 10 euro.

Bij mijn testbeeldgenerator heb ik er wel voor gezorgd dat met minimale investering het ontwerp geprogrammeerd kan worden. Er is enkel een seriële verbinding met een PC nodig. Het heeft me veel tijd gekost om dit voor elkaar te krijgen, maar het resultaat is een makkelijk nabouwbare print. Uiteraard blijven de 0.5 mm pitch SMD componenten, dus (professionele) soldeerkunsten blijven noodzakelijk. Overigens soldeer ik ook al jaren dat soort componenten met een soldeerbout met fijne punt. Soldeermasker en –pasta is dus niet nodig.

Ik hoop niet dat dit verhaal te veel als kritiek wordt opgevat. Dat is zeker niet de bedoeling, want ik vind het ook een prachtig ontwerp. Neem echter wel (ruim) de tijd om alles bij elkaar te zoeken en gebruik het juiste gereedschap voor het soldeerwerk.

Met vriendelijke groet,
Otto

P.S. Intussen is mijn ontwerp ook klaar. Ik moet echter nog de bijbehorende documentatie afronden. Hopelijk kom ik er binnenkort op terug. Ik heb nog een aantal printen over die ik dan van de hand wil doen. Ook enkele afgebouwde prototypes komen dan vrij.

--
Ohm sweet Ohm...
