Registreren9 volt voeding aanpassen (Algemeen)
door buizengek
, 29-10-2021, 21:32 (1057 dagen geleden)
Goedenavond Beste Forumleden

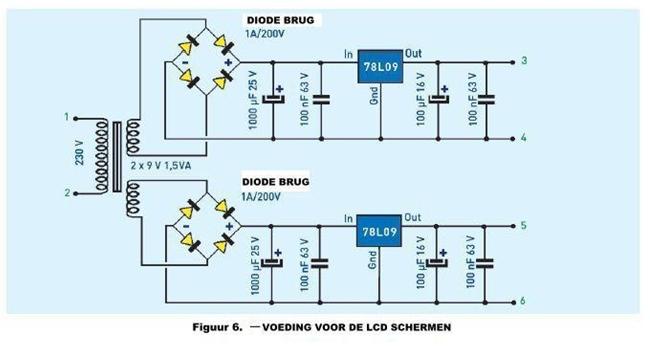

Voor de buizentester die aan het bouwen ben gebruik ik onderstaande 9 volt voedingsprinten voor de te gebruiken LCD schermpjes.
Ik heb ook nog een 12 volt voeding nodig voor koelers die ik ga gebruiken,
Kan ik dit schema aanpassen van 9 volt naar 12 volt, als ik de 9 volt trafo vervang door een 12 volt trafo, en de 9 volt spanningsregelaars door 12 volt regelaars?
Of zijn er nog andere dingen die ik aan zou moeten passen?
Wie kan me hier mee helpen a.u.b
b.v.d3
m.v.g
Marcel
![[image]](images/uploaded/20211029193116617c4c04aa02d.jpg)
9 volt voeding aanpassen
door Peter1952 , Almere, 29-10-2021, 21:39 (1057 dagen geleden) @ buizengek
Gewijzigd door Peter1952, 29-10-2021, 21:44
Dat moet zonder meer lukken op die manier. Wel even letten op de werkspanning van de elco’s.
Als je met koelers een ventilatortje bedoelt, hoef je die niet uit een gestabiliseeerde voeding te voeden, dan kun je ze misschien voeden uit de spanning voor de stabilisator.
Desnoods een apart trafo’tje met een brugecel. Een elco is misschien niet eens nodig.
Groeten,
Peter
9 volt voeding aanpassen
door buizengek , 29-10-2021, 21:46 (1057 dagen geleden) @ Peter1952
OK duidelijk, hartelijk dank Peter, de elco, 's aanpassen naar minimaal 25, zal voldoende zijn denk ik.
Bedankt voor uw tips
Mvg Marcel
9 volt voeding aanpassen
door Mans Veldman , Leidschendam, 29-10-2021, 22:59 (1057 dagen geleden) @ buizengek
aanpassen naar minimaal 25, zal voldoende zijn denk ik.
Elco's laden op tot de Vtop van de wisselspanning. Bij 12V trafo dus tot √2 x 12 = 17V
Een 25V elco doet het daar prima.
9 volt voeding aanpassen
door buizengek , 29-10-2021, 23:39 (1057 dagen geleden) @ Mans Veldman
Hartelijk dank Mans heb ik weer wat bijgeleerd.
Mvg Marcel
9 volt voeding aanpassen
door soundman2 , Wouw, 30-10-2021, 11:15 (1057 dagen geleden) @ Peter1952
Gewijzigd door soundman2, 30-10-2021, 11:53
Desnoods een apart trafo’tje met een brugcel. Een elco is misschien niet eens nodig.
Groeten,
Peter
Ik heb een hele tijd geleden zo een defect gehad in een radiaal ventilator. Die liep op een niet afgevlakte gelijkspanning, maar daar kon de electronica vermoedelijk niet tegen. Een elco en een nieuwe fan en het werkt nog steeds.
9 volt voeding aanpassen
door focus103 , Zaandam, 30-10-2021, 01:35 (1057 dagen geleden) @ buizengek
Als je voor de koelers geen rimpelvrije spanning nodig hebt
9volt wissel gelijkgericht geeft iets meer dan 12 volt gelijk.
Dus voor de spannings regelaar staat 12volt
9 volt voeding aanpassen
door buizengek , 30-10-2021, 09:42 (1057 dagen geleden) @ focus103
Hartelijk dank voor uw reactie, dus zou ik eventueel alleen de 9 volt spanningsregelaar kunnen vervangen door een van 12 volt, en dan kan ik de 9 volt trafo gebruiken?
Mvg Marcel
9 volt voeding aanpassen
door Maarten Bakker
, Haarlem/Delft, 30-10-2021, 11:45 (1057 dagen geleden) @ buizengek
Nee, want een 12V spanningsregelaar heeft tenminste 14 a 15V op de ingang nodig. Modernere types kunnen met minder spanningsverschil toe, maar je raakt altijd wat spanning kwijt en voor het onderdrukken van een rimpelspanning is het ook nodig dat het laagste punt van de rimpel nooit onder de uitgangsspaning minus de spanning die je in je regelaar verliest, komt. Anders heb je brom op de uitgang.
Maar als je spanning niet zo nauwkeurig 12V hoeft te zijn, dan kun je dus wel de hele 9V spanningsregelaar gewoon weglaten en ongeveer 12,7V (9*sqrt2)- 1,4V (verlies in bruggelijkrichter) = 11,3V op je afvlakelco overhouden. Of meer als je hem niet vol belast. Voor bijvoorbeeld fans is dat ruim voldoende.
9 volt voeding aanpassen
door HM , Hilversum, 30-10-2021, 09:06 (1057 dagen geleden) @ buizengek
12 volt fans lopen ook prima op 9 volt, wel wat minder lucht maar ook minder herrie
9 volt voeding aanpassen
door buizengek , 30-10-2021, 09:43 (1057 dagen geleden) @ HM
Hartelijk dank voor uw reactie, dat is misschien ook nog een goed idee
Mvg Marcel
9 volt voeding aanpassen
door Anton van den Oever , Hazerswoude-dorp, 30-10-2021, 09:53 (1057 dagen geleden) @ buizengek
Zoals eerder al gezegd staat er inderdaad over de buffer elco iets van 12 V dus dat kan je hier rustig aftakken, maar let wel een beetje op het stroomverbruik van het fannetje!
Het trafo’tje levert maar 1,5 VA, bij 9 V dus iets van 166 mA.
Echter na gelijkrichting en afvlakking mag dat nog maar (0.5 √2 x 166) 117 mA zijn.
Het displaytje zal met backlicht iets van 20-30 mA willen, er blijft dus hooguit iets van 90 - 95 mA voor het fannetje over.
m.vr.gr.
Anton van den Oever
9 volt voeding aanpassen
door buizengek , 30-10-2021, 13:36 (1057 dagen geleden) @ buizengek
Hartelijk dank voor jullie reacties en hulp
Ben weer een stuk wijzer geworden,
Komt goed
fijn weekend
mvg Marcel
9 volt voeding aanpassen
door douwebakker , Vledder, 30-10-2021, 15:43 (1057 dagen geleden) @ buizengek
Dag Marcel,
Zoals je wellicht weet ben ik ook met hetzelfde project als jij bezig, maar ik ga de voeding van de displays helemaal apart houden. Galvanisch gescheiden als het ware. De min aansluiting van de meter is namelijk gezamenlijk en dan ben je eigenlijk altijd verplicht deze ook als gnd te gebruiken.
Douwe
