Beste forum lezers,

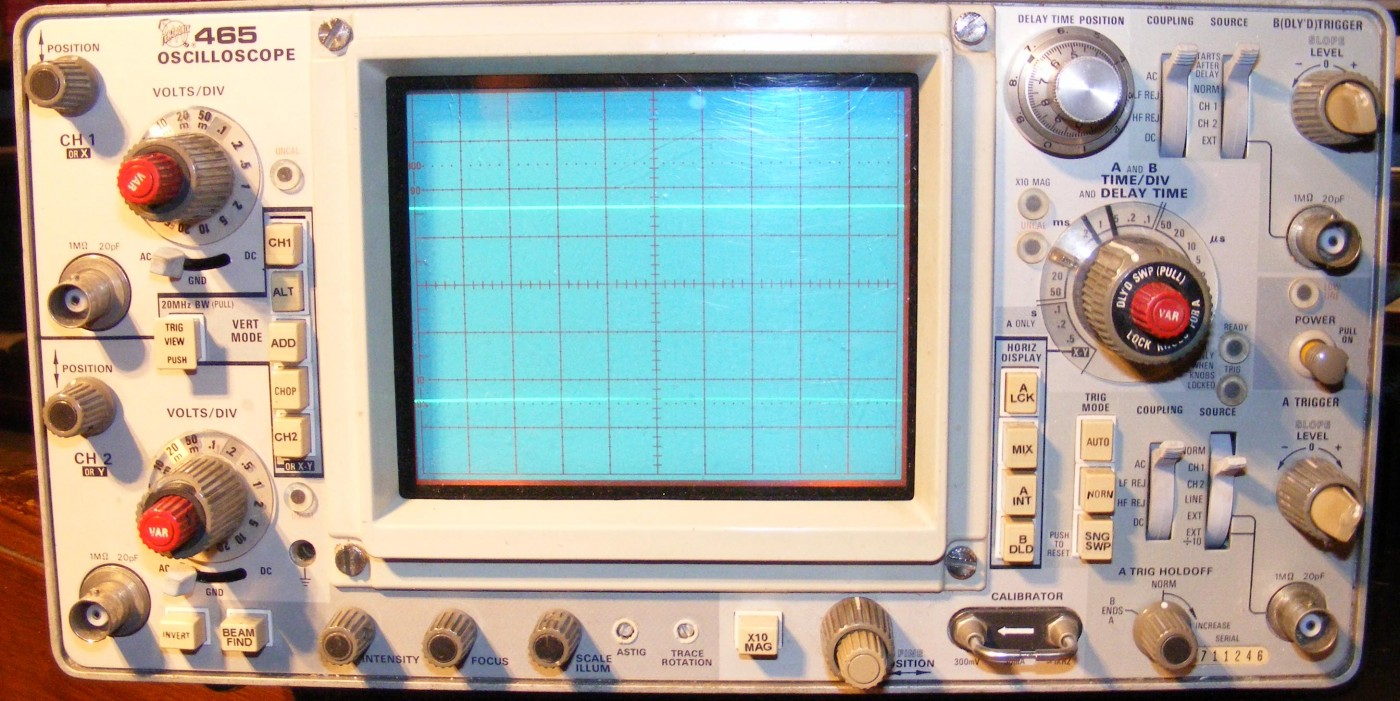

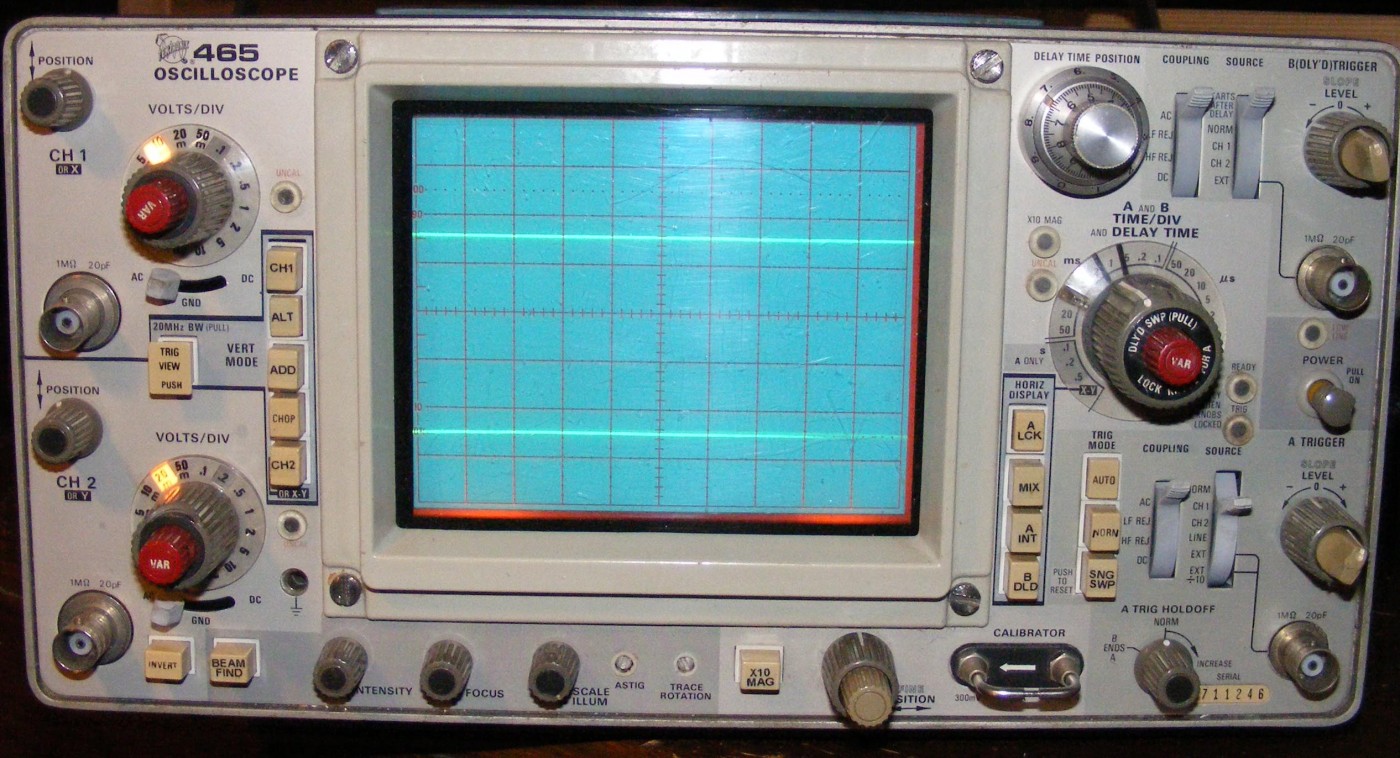

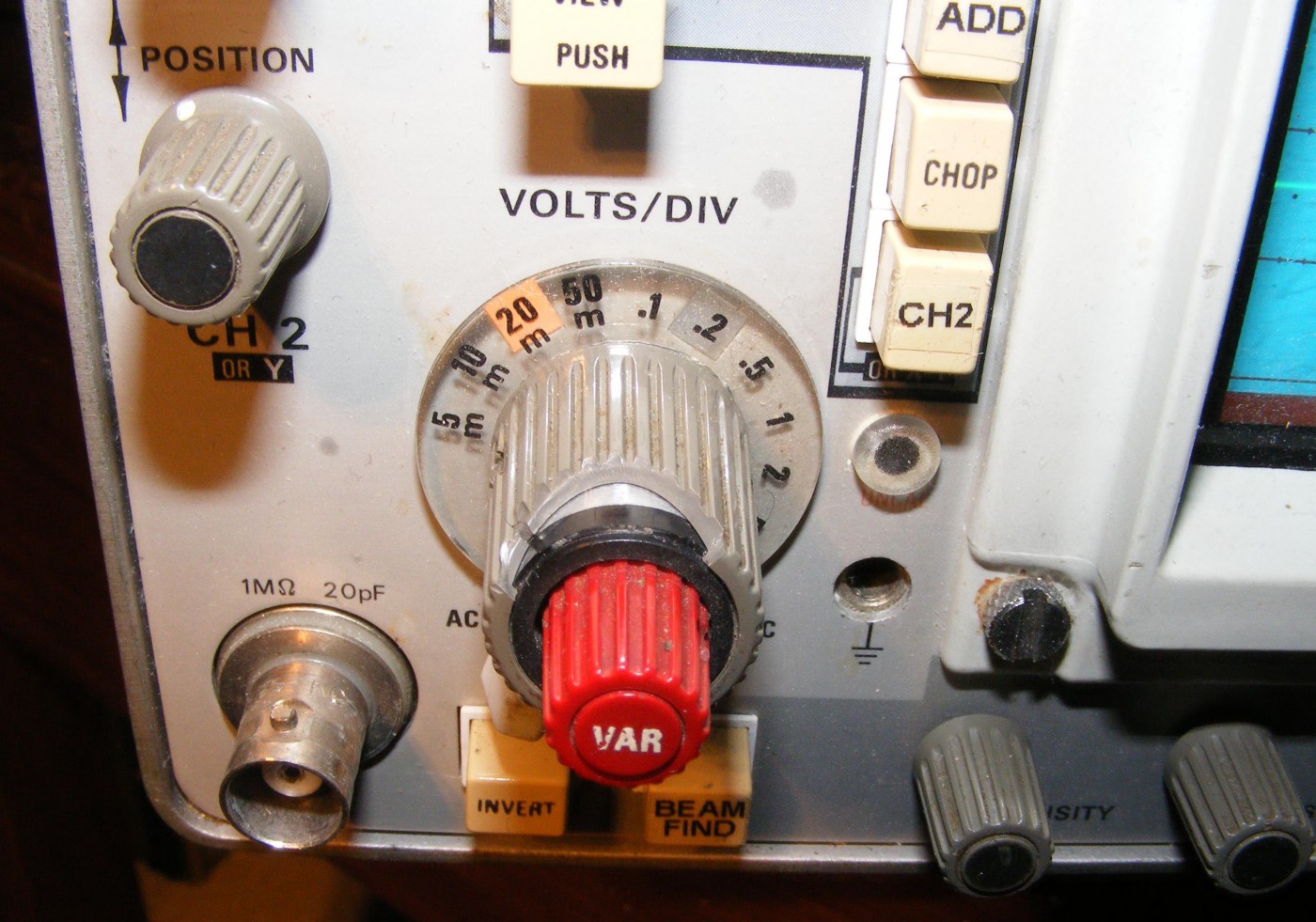

Hierbij te koop een Tektronix scoop type 465. De scoop is door mij volledig nagekeken en afgeregeld. De scoop is technisch volledig in orde. Heeft wel een kleine beschadiging aan een knop (zie foto) en mist aan de achterkant een beschermkapje van de netspanning instelling.

Ik vraag er 50 Euro voor. En alleen ophalen.

[image]
[image]
[image]

Met vriendelijke groet,

Loek

Reageer op dit bericht

1642 keer gelezen

En waar op te halen?

Reageer op dit bericht

1432 keer gelezen

Hallo,

Ik zie nu pas dat mijn woonplaats niet zichtbaar was.
Heb ik nu veranderd en het is dus Exloo in Drenthe.

Met vriendelijke groet,

Loek

Reageer op dit bericht

1318 keer gelezen

Oerdegelijke apparaat!!!
Heb er persoonlijk meer dan 35jaar dagelijks mee gewerkt en gebruik hem nu nog regelmatig.
Nooit problemen mee gehad (in de ons bedrijf waren er ongeveer 30 in gebruik)
Hopelijk vind je spoedig een nieuwe eigenaar :-)
Grtjs
Staf

Reageer op dit bericht

1346 keer gelezen

Ik neem 'm graag van je over Loek,
hoop dat je een beetje in de buurt van Hoorn woont?
groeten, Bram

Reageer op dit bericht

1349 keer gelezen

Hallo Bram,

Ik woon in Exloo (Drenthe)
Dus als je nog interesse heb laat het maar weten.
Als er geen interesse is op dit forum dan ga ik hem op Marktplaats zetten maar dan wel tegen een veel hogere prijs.

Met vriendelijke groet,

Loek

Reageer op dit bericht

1329 keer gelezen

Hallo Loek,

Bedankt voor het aanbod, maar dat is me toch even te ver!

Succes met de verkoop.

Bram.

Reageer op dit bericht

1323 keer gelezen

En alleen ophalen.

Dag Loek,

Ik zou hem wel van je willen overnemen, Loek.
Ben wel aan iets nieuws toe.
Kun je hem niet meenemen naar de beurs in april in Driebergen?
't is voor mij nogal een heel eind rijden.

--
Groeten van Fons

"Het leven van een elektronicus gaat niet over rozen."

Reageer op dit bericht

1296 keer gelezen

Hallo Fons,

Natuurlijk zou ik de scoop willen meenemen naar een beurs. Maar ik denk dat er voorlopig geen beurzen komen.

De geplande NVHR reparatie dag in februari gaat ook al niet door en het 45 jaar jubileum feest in maart wordt ook verschoven.

Ik kan als je dat wil de scoop gewoon hier thuis voor jou bewaren. En dan maar wachten op de eerst komende gelegenheid.

Misschien is er iemand op dit forum die toevallig in de buurt komt van Drenthe en ook bij jou langs Ter Aar komt?

Laat maar weten of ik de scoop voor jou moet bewaren.

Met vriendelijke groet,

Loek

Reageer op dit bericht

1256 keer gelezen

Hallo Loek,

Ik heb je een bericht gestuurd

--
Groeten van Fons

"Het leven van een elektronicus gaat niet over rozen."

Reageer op dit bericht

1252 keer gelezen

Loek,
mocht Fons van de koop afzien dan wil ik hem deze week wel komen halen.
Jan

Reageer op dit bericht

1244 keer gelezen

Hallo Jan,

Fons wil de scoop graag hebben en wacht dus af op een gelegenheid om hem aan hem over te dragen.

Met vriendelijke groet,

Loek

Reageer op dit bericht

1282 keer gelezen

Hoi Fons,

Ik heb al een jaar of 5 een TEK 475 (gekocht op MP) die helaas niet zo betrouwbaar is gebleken.

Hij had eerst een intermitterende fout in de hoogspanning (al aanwezig vlak na de koop) waardoor de helderheid heel hoog werd en niet meer te regelen viel. Ook uit focus.
Een beheerste tik op de bovenkant deed die fout dan meestal verdwijnen.
Dit heb ik uiteindelijk zelf (met hulp van het TEK forum en Circuits Online) opgelost (intermitterende sluiting van een component naar massa): slordige montage af fabriek, Heerenveen 24-12-1974.

Enige jaren later, viel hij onverwacht bijna volledig uit bij het aanzetten (en na zoeken bleek een kortgesloten +15V voedingslijn veroorzaakt door een kortgesloten tantaal op die lijn, dit te veroorzaken.

Toen de +15V weer werkte (en ook de -15V en -8V die worden afgeschakeld als er geen +15V is) bleek ik
geen tijbasis meer te hebben (NB Vertikale versterkers, XY, horizontale versterker, licht, focus etc werkt prima, maar geen horizontale lijn.

Heb jij wel eens met een dergelijk probleem te maken gehad? Het is m.i. veroorzaakt door de eerdere defekte +15V voedingslijn.

(De + 105V, +50V en +5V bleven werken, de +15V was kortgesloten, wat de -15V en -8V rails dan afschakelt.

Misschien heeft het aanblijven van +105V, +50V en +5V tot het falen van de sweepgenerator geleid (NB het trigger circuit en de horizontale AMP werken nog).

Als je nog raad hebt, graag!

(NB ik heb de Militaire SM met uitgebreide troubleshooting, en een algemeen boekwerk: How to troubleshoot your TEK scope)

Misschien komt het bovenstaande probleem vaker voor.

Het is natuurlijk een vage beschrijving, maar misschien (als ik verder ga zoeken, NB ik heb een tweede scoop) kan ik je misschien om wat raad vragen.

Reageer op dit bericht

1185 keer gelezen

Bekijk eens hoe die Horizontaal gestart wordt.

Door de trigger.
Bekijk die trigger lijnen en begin met de simpele 50Hz.

Trigger is moment waarop horizontaal het signaal wordt gestart.
Enkele voorwaardes zijn daarvoor instelbaar.

Daarnaast nog eens de blanking van de beeldbuis.

Beste is gewoon die manual doorlezen en eerst snappen hoe die sweep tot stand komt.
Pagina 3-9 enz bv van die militaire manual.

Waarbij Z-axis dat is de helderheid regeling, had je toch ook al problemen mee?
Sweep blok verzorgd dus ook die Z-as regeling om bv de teruggaande lijn te onderdrukken.

Reageer op dit bericht

1145 keer gelezen

Maurice,

Bedankt voor je uitgebreide bericht.

Je opmerkingen zijn allemaal terecht/correct.

Ik heb al zeer uitgebreide scherpe Service manuals van de Fa. ARTEK in de USA.
Ook heb ik het boekwerk : "How to Troubleshoot your TEK scope" doorgewerkt.
Hier wordt de trigger methodiek en foutzoeken daarin, uitgebreid uit de doeken gedaan.
Ook al veel advies van specialisten van het Yahoo TEKFORUM, ontvangen.

De situatie is nu als volgt:

1) De helderheid/blanking is OK. (Focus /helderheidsregeling/ astigmatisme) werkt nu prima, zonder intermitterende fout, wat de scoop altijd had (en waarom hij waarschijnlijk op MP werd verkocht).

2) De scope werkt prima in XY mode
Vertical en horizontal versterkers zijn OK.
3) in vrijlopende sweep heb ik enkel een punt (of 2 punten) aan de linkerzijde van het scherm. Dus er is geen "blanking" probleem.
De sweep start dus niet.

3) Echter het Trigger Ready lampje werkt OK (reageert ook "as usual" op INT en EXT signalen, LF and HF setting etc., ook mains signal zoals jij voorstelt).

4) Ik heb geen sweep signaal op de ingang van de Horizontale versterker ( gecontroleerd met tweede scoop als meetinstrument)

5) De A sweep generator wordt dus niet gestart (icm met het trigger lampje info)..
De trigger sectie is OK, inclusief de sturing van de Tunneldioden.
De Military Service Manuals van ARTEK, geven een uitgebreide TroubleShooting procedure,
voor deze situatie.
Die ga ik / moet ik dus volgen, dan moet ik bij de fout uitkomen (rond IC U600).

Maar ik had had gehoopt dat er misschien Ex Tektronix Service Specialisten op dit forum waren, die een aantal typische fouten in dit circuit wisten.
De fabriek stond immers in Heerenveen, waar deze scoop in 1974 is gefabriceerd.

Ik moet dus verder gaan met mijn systematische zoektocht, net zoals fout #1 en #2, die ik ook door systematisch zoeken heb kunnen oplossen.

Dank je nogmaals voor de moeite van het geven van advies!! wordt zeer gewaardeerd!!

Mart

Reageer op dit bericht

1125 keer gelezen

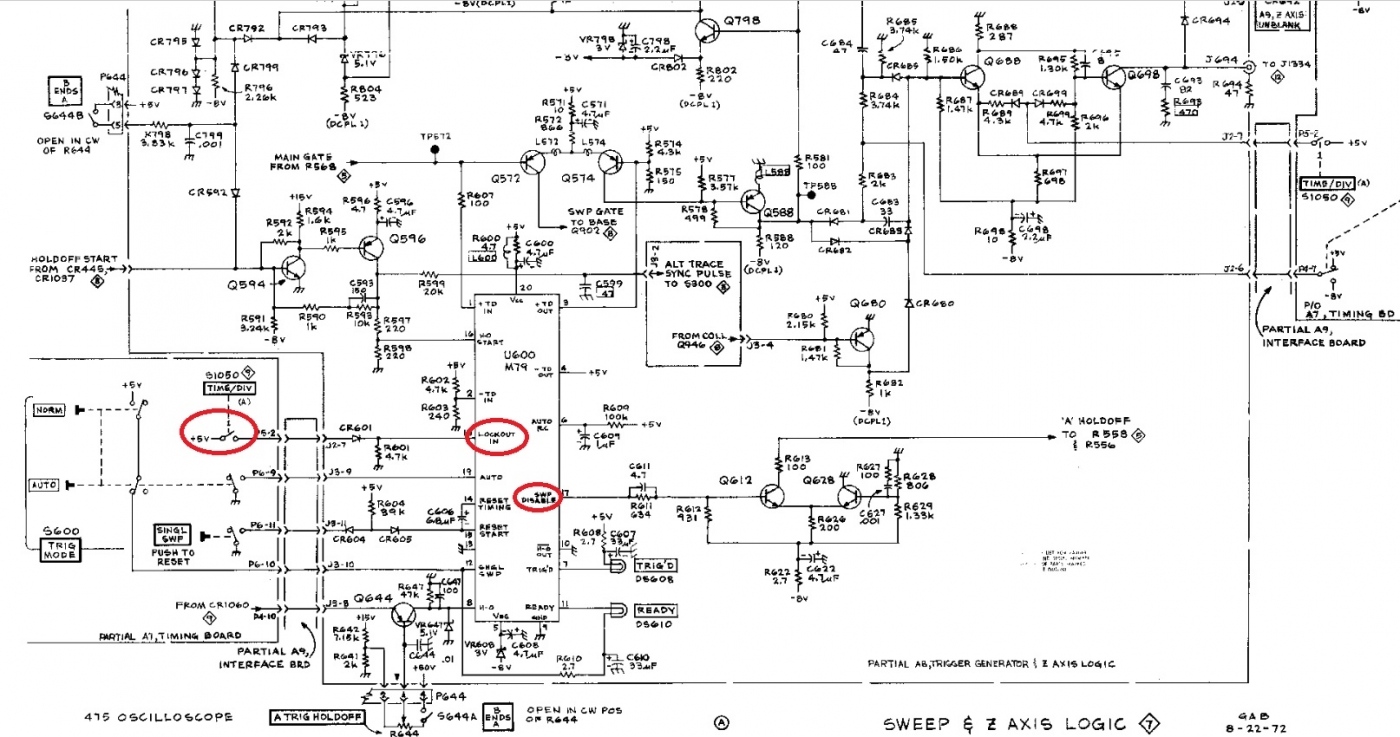

Is zeldzaam mooi document dat Militaire service.
Had ik nog niet bij rep 475 OOK geen sweep

Tunnel diode lag er uit en zo te zien ook een Tr
Mogelijk Q802
Zie wel dat ik een defecte Q gevonden had ook ,maar niet welke!

Gewoon bij de basis beginnen, schakelaars controleren.
Dan in meest basis mode gaan starten, gewoon een lijn.
Trigger op Line zetten.

Mooi dat je nodige al hebt uitgesloten.
Fout zoeken is ook afstrepen wat wel werkt.

[image]
[image]
[image]

Reageer op dit bericht

1118 keer gelezen

Hi Maurice,

Bedankt! Ik kan hier geen PDF uploaden, anders kon ik de troubleshooting procedure uploaden.

Ik zag een aantal transistors in de buurt van de tunneldioden met zwarte pootjes:
Gaan die in TEK scopes ook spontaan stuk zoals bv de beruchte 2SC458LG in bv AKAI apparaten?

Ik ga hier in de komende weken mee verder en wil dan graag gebruik maken van jouw advies.

Reageer op dit bericht

1112 keer gelezen

Ja kennelijk.

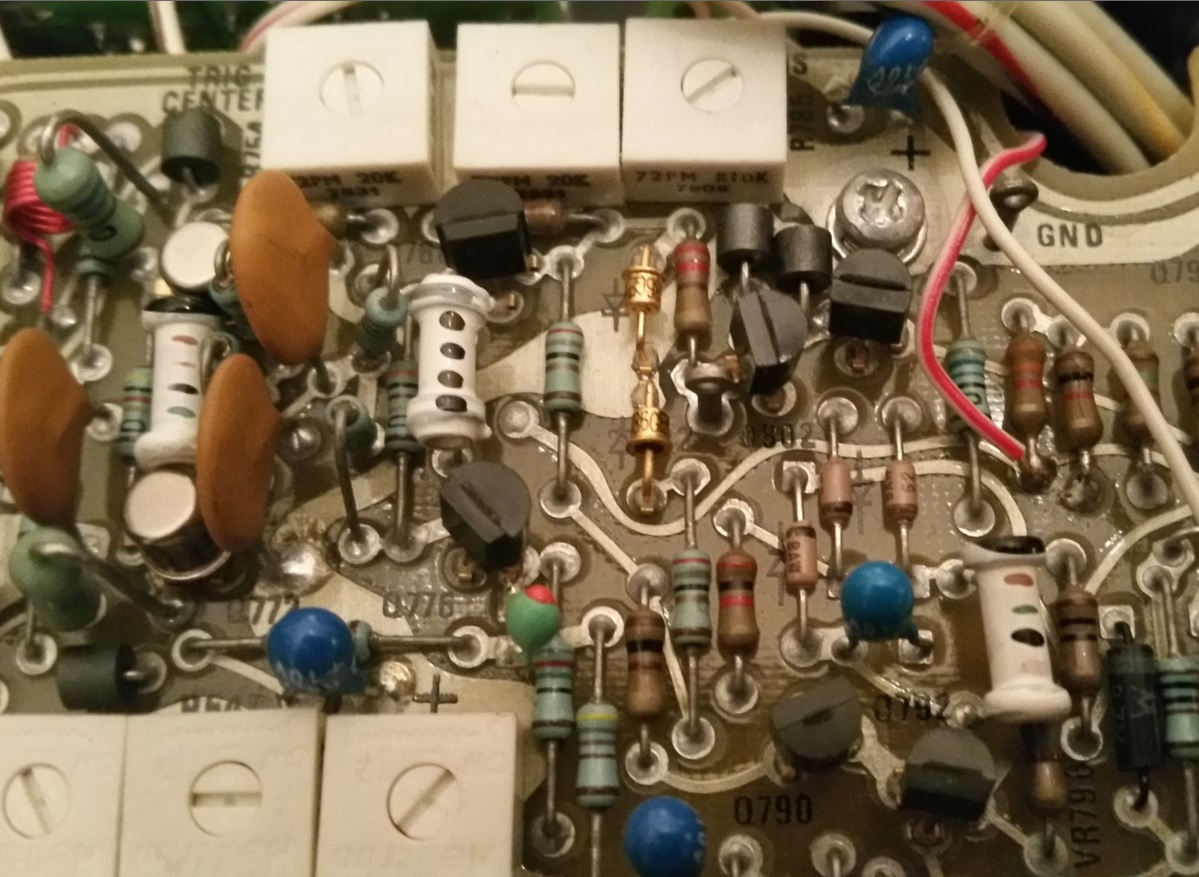

Zie ook bij mijn foto.s dat ik rond Q50x heb gerommeld.
Helaas kan ik de tekst doc niet vinden. Cq email waar ik in beschreven heb wat defect was.
Ieder geval tunnel defect en een Q

Ook deze had geen sweep.

Reageer op dit bericht

1132 keer gelezen

Maurice,

Bedankt,

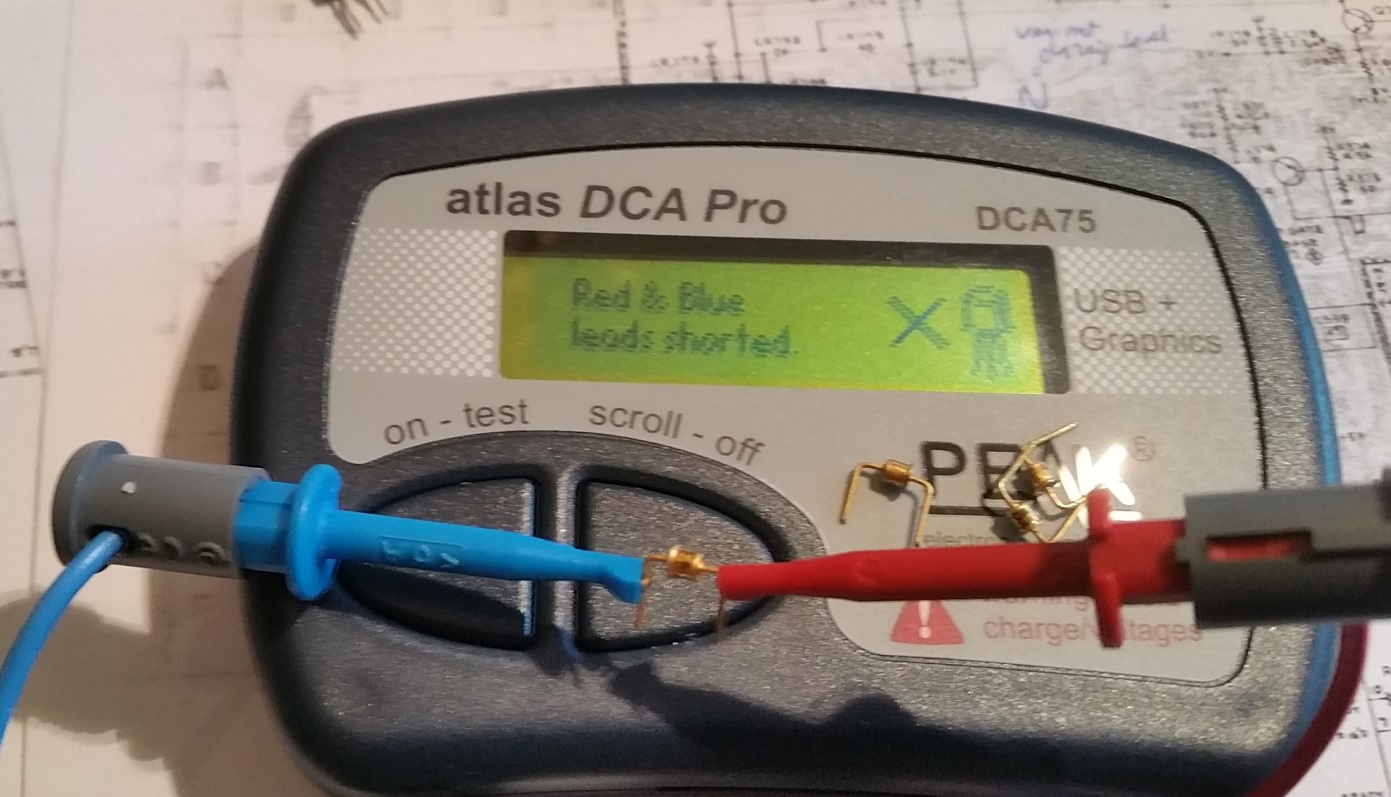

Mag je een tunneldiode ongestraft met deze semiconductor tester testen?

Ook heb ik zelf recentelijk een LCR-T4 M328 van Ali aangeschaft;

https://www.youtube.com/watch?v=El7_5atwvaE

Werkt prima, maar ik weet niet of je er tunneldioden mee kan/mag meten.

Reageer op dit bericht

1129 keer gelezen

Heeft een beetje een typische karakteristiek inderdaad.
100% exact op functie controleren doe je dus niet.

Wel een basis meting als germanium.

Bekijk de datasheets.
1N3718

Reageer op dit bericht

1121 keer gelezen

Basics of Tunnel Diodes, en toepassing in scopes.
Tunnel diode NIET testen met die LCR-T4 M328!!!
VD= negatief-, VD >1V-, ID >10mA-, en TD is DOOD.
Groet, Ben@

Reageer op dit bericht

1153 keer gelezen

Kijk dat vind ik nu zo mooi aan YT, geweldige content is er te vinden.
Reden dat regulier TV bij mij al 4 jaar UIT staat. :-P
Heel soms probeer ik het wel weer eens, maar hou het geen 3min meer vol.

Dank voor deze verhelderende video hoe die Tunneldiode in Trigger circuit gebruikt wordt.

De grafiek in datasheet geeft natuurlijk als die sprong aan, maar nu duidelijker
uitgelegd dat door net voor de 1e top de instelling te doen en dan met een trigger pulsje hem naar de 2e veel verder op te duwen.

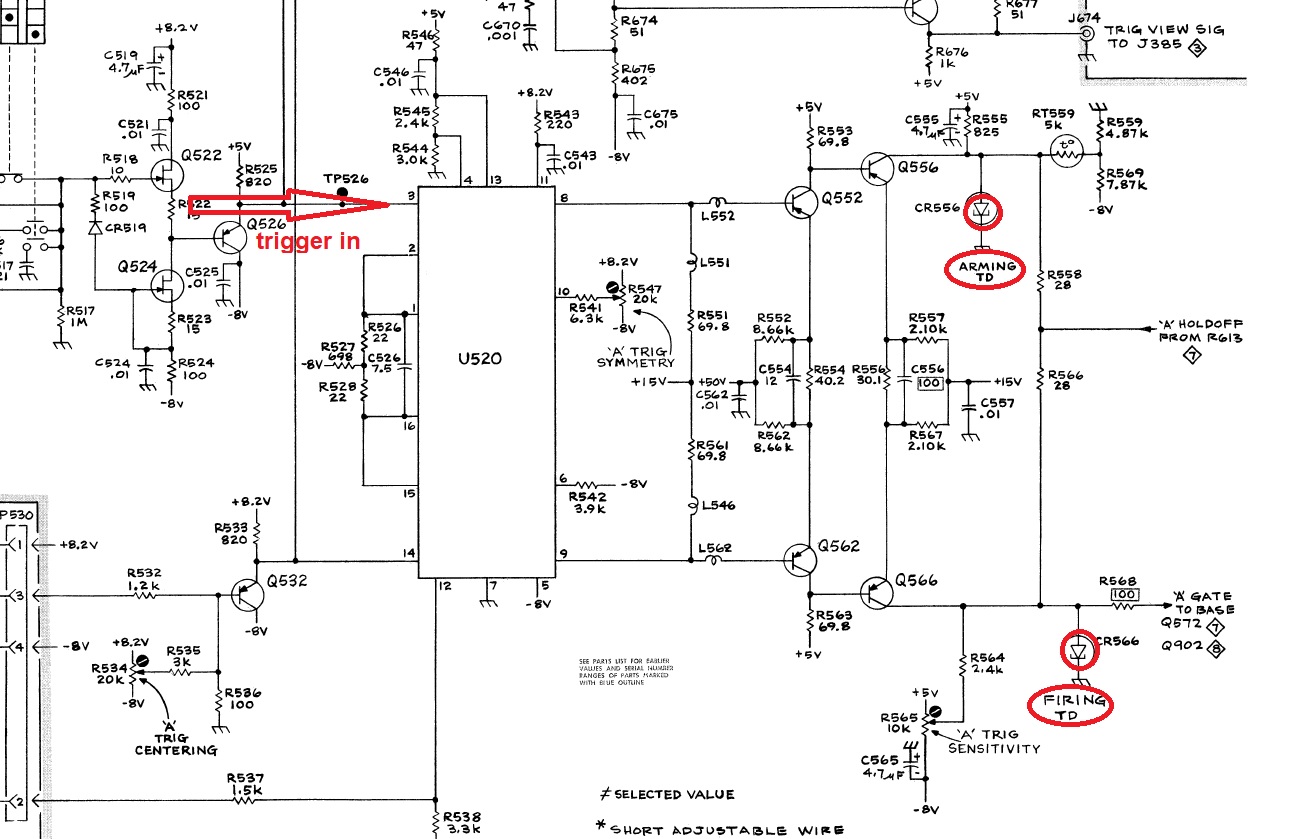

Hier de Tunnel in "echt" TEK 475
Links eerst boel selectie van manier Triggeren en wat oppoesten enz.
Dan IC in, de spoeltjes enz.

[image]

Reageer op dit bericht

1126 keer gelezen

Electron & Maurice,

Hartelijk dank voor de hulp, veel geleerd van tunneldioden.

Maar ik had toch nog een vraag:

Ik kan met het "TRGD Ready" lampje zien (dit wordt gestuurd door het U600 IC, sweep generator Board 7), dat de scope blijkbaar correct triggert en het triggercicuit dus blijkbaar werkt.

Betekent dit dan ook dat de tunneldioden en correct "gearmed" en "gefired" worden (of toch niet)?

Ik ben erg huiverig om deze tunneldioden "door te meten" want ze zijn niet meer verkrijgbaar. Opblazen van deze dioden is dan het einde van deze mooie scoop.

Ik was van plan te starten met troubleshooting vanaf U600 conform de instructies in de Military SM Pag 86-88 "Troubleshooting the Sweep Circuit".
Ik had dus aangenomen dat het Trigger circuit wat jij liet zien, Ok was.

Correct of juist niet?

Zie trouwens ook deze thread:

https://wahz.blogspot.com/2014/08/tektronix-475-no-sweep.html

https://wahz.blogspot.com/p/tektronix-475-restoration.html

Uiteindelijk krijgt deze man met veel doorzettingsvermogen de TEK475 weer aan de praat.
(Maar zijn scoop had misschien veel meer problemen (was gedumped), terwijl bij mij het probleem blijkbaar door een defelke +15V (kortgesloten tantaal diode) is ontstaan.
Er zijn waarschijnlijk minder defekte componenten dan in zijn case.

Mart

Reageer op dit bericht

1061 keer gelezen
