Schema: Minimeter M-31 / met Nixie-buizen

Hoi,

Ik heb een probleem.
Ik zoek informatie voor een digitaale VTM met 4 Nixie-buizen.
Die kast lijkt een beetje als een draagbare transistor radio.
Het toestel is heel zwaar, omdat een duitse 6 Volt Akku binnen zit.

De verbinding met het proefobjekt gaat aleen over een BNC-verbinding.
Deze BNC-verbinding heb ik niet!!!!!!
Zit er een schakelaar binnen voor wissel- en gelijkspanning???????

Het toestel lijkt in de begin jaaren 70 gemaakt.
Het is door S.E.S. in Brussel geboudt.(franz-talig geschrijven!)
Straat: Boulevard de L. (heb ik vergeten)

OP HET INTERNET STAAT NIX OVER DIT TOESTEL, HEELEMAL NIX! :-( :ng

Bedankt voor iedere hulp!

Groeten,
Adelbert

Reageer op dit bericht

880 keer gelezen

In de basis werken die instrumenten met zelfde principes.
Mogelijk dat een of ander project is geweest.

Bij problemen zoek je dus naar identieke instrumenten.
Daarna zoek je datasheets op van bv ICs waar je vaak voorbeeld schema.s in ontdekt.

BNC dat maak je dan gewoon zelf.
Ook bestaat er verloop adapter voor bnc naar banaan pluggen.
Met creativiteit kom je eind

AC DC zal te maken hebben met gebruik accu of niet.
Of manier van laden.

Reageer op dit bericht

785 keer gelezen

Hoi,

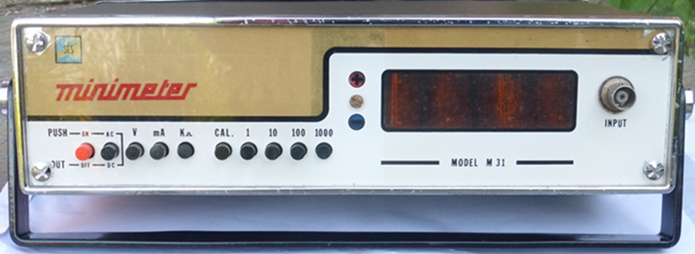

Hier een beeld!
Ik beb geen schakelar voor een keuze voor het meten van gelijk of wisselspanning!
Het toestel zul het zeker niet zelf doen!
Volgens mij moet dit in de aansluitverbinding geburen.

Groeten,
Adelbert

[image]

Reageer op dit bericht

717 keer gelezen

Er zit duidelijk een schakelaar op, links naast de netschakelaar: AC/DC.
Ik kan me niet voorstellen dat die dient om om te schakelen van AC naar DC voeding.

Groeten,
Peter

Reageer op dit bericht

674 keer gelezen

Hoi Peter,
Maar dit is wat ik bedoel.
Er zit geen schakelar aan de verbindings-plug van de netspanning.
(Plug in - batterij onderbreken, zoals bij cassette rekorders en zo ver.)
Wie zul dit toestel weten, of ik met die eijgen batterij-voeding of met het net
will werken?

Groeten,
Adelbert

Reageer op dit bericht

613 keer gelezen

De schakelaar hoeft ook niet direct achter de netaansluiting te zitten. Eerder sprak je over een ingebouwde accu. Het kan best zijn dat de schakelaar secundair is geschakeld, na de netvoeding, zodat ook de accu geschakeld wordt.
Maar wat is eigenlijk het probleem met deze meter? Heb je er al een keer spanning op gehad en er iets mee gemeten?
Ik heb een beetje het idee dat je een probleem zoekt dat er niet is.

Voor mij is het duidelijk: De linker schakelaar is de aan/uit schakelaar, de tweede is voor het meten van gelijk- of wisselspanning. De schakelaars ernaast voor het bereik. Hoe het dan intern zit vind ik als gebruiker niet belangrijk.

Groeten,
Peter

Reageer op dit bericht

615 keer gelezen

Het probleem is dat het toestel niet werkt!
Darom zoek ik het scheema.
Deze Nixie-lampen tonen geen licht, alles donker.
Iedere Nixie-lamp zit op een kleen modul, kan worden getrokken.
Weerstanden zijn niet afgebrand, maar ik heb ook geen overzicht.
Zeker is een kondensator beschadigt, door die oude batterij.
Het board is gelukkig niet beschadigt.

Groeten,
Adelbert

Reageer op dit bericht

653 keer gelezen

Dan wordt het dus duidelijk.
Zonder schema is het misschien wel mogelijk voedingsspanningen te controleren.
Als er TTL i.c.’s in zitten moeten die in elk geval 5 V. hebben, Voor de Nixie buizen is een hoge spanning nodig.
Als daar al iets ontbreekt, is daar misschien nog wel uit te komen.

Groeten,
Peter

Reageer op dit bericht

633 keer gelezen

voor de anodespanning van de nixibuisjes zit er natuurlijk een transistor omvormer in van accuspanning naar een volt of 90.
Indien die niet werkt blijft het donker :-)
Ik meen dat neon pas bij 70 volt ontsteekt.

--
Cees PA1DBA

Reageer op dit bericht

636 keer gelezen

Wat staat er op het logo?

Reageer op dit bericht

640 keer gelezen

Hoi,

Op het logo met die europa-kaart staat SES voor S.E.S..
Op die onderkant van deze meetapparatuur staat straat/huisnummer nog in franztalig
in Brussel.
Op die achterkant zijn ook nog 2 regelaars, een met een echte knop, die andere
alleen berijkbaar met een heel kleine schroevendraaier.

Op het frontpaneel zie je ook nog links van die Nixies een rode en een blauwe punt.
Die rode zul lichten wenn de gemeeten spanning positief is, die blauwe als die spanning
negatief is.
Geen teken voor wisselspanning!

Het verbaast mij, dat deze meetapparatuur heelemal onbekent is.
Geen advertenties in belgise & nederlandse technise literatuur?

Het toestel was vroeger zeker echt duur, naar het kan ook niet die eijnigste apparatuur
geweest zijn, die deze maatschapij verkocht heeft. :th

Groeten,
Adelbert

Reageer op dit bericht

626 keer gelezen

Er staat een haakje naast de AC/DC.

Mij lijkt dan zo bedoeld dat deze 2 knoppen bij elkaar horen.
aan-uit en ac/dc.

Je hebt dat zo uitgevogeld als je beetje de voeding doorspit.
NIXIE hebben hoogspanning nodig.
Mogelijk dus dat er een invertertje ingebouwd zit om van lage spanning om te vormen naar hogere spanningen.

Je vind ergens een kleine trafo of spoel.
Moet ergens in de kHz schakelen.
Mogelijk werkt die niet meer.

Maak eens goede scherpe foto van binnenwerk.

Probeer systematisch zaken na te lopen.
Aan uit schakelaar meten op functie.
Dan die ac/dc door piepen.
zoek de voeding op en de omzetting.
Zit er een IC in, datasheets opzoeken een daarin eerst de voeding pennen op zoeken.
Die pennen meet je eerst of daar spanning op staat , en de juiste.

Zo puzzel je de basis eerst eens uit.

Reageer op dit bericht

630 keer gelezen

Hoi,
Zonder het weten, hoe die omschakeling van AC naa DC is gemakt, laat ik het toestel in rust.
Een, twee of vier diodes?
Moeten in iedere geval in een soort tast-kopp zitten.
Deze meetapparatuur was zeker geen success.
Totaal onbekend geblijven! :-( :ng
Ik gaa nu vedder en controleer verschillende bronnen.

Groeten,
Adelbert

Reageer op dit bericht

578 keer gelezen
