Philips L4X00T middengolf spoel rariteiten (Toestel of techniek)

door paulvo , 11-08-2023, 23:50 (260 dagen geleden)

Op mijn L4X00T werken de beide kortegolf bereiken zonder probleem, maar de MG en LG lijken niet veel te geven. Bij verbinden van een signaalgenerator via een 33 nF en een drietal wikkelingen draad over de ferrietstaaf, verkrijg ik wel een audiotoon bij aanbieden van een gemoduleerde draaggolf in het bereik van de twee kortegolf banden.

Voor de middengolf bij 550kHz : niets.

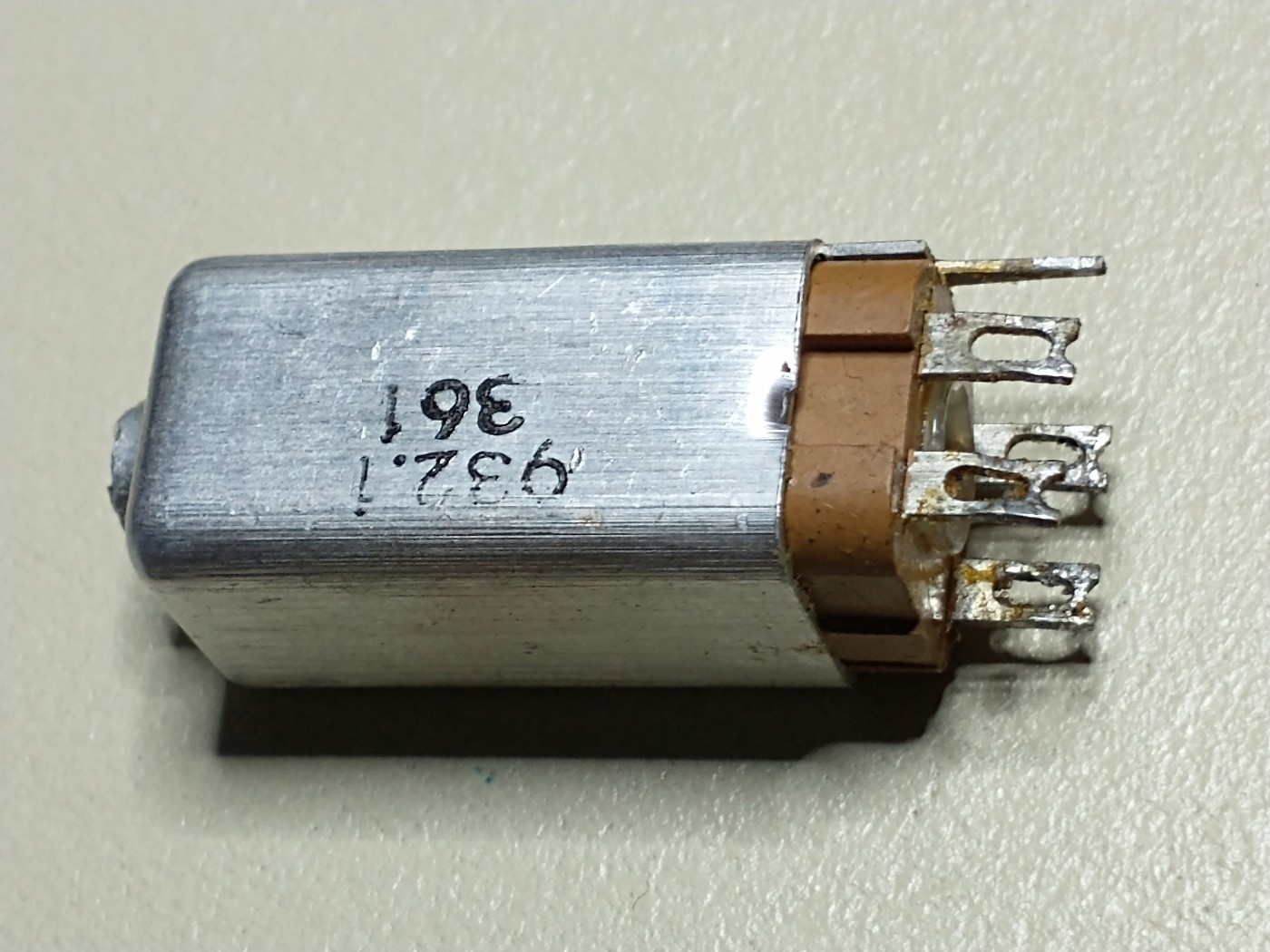

Aangezien de kern van middengolf spoel S13 helemaal vast leek te zitten, en ik weinig zicht had op het interne, heb ik de bedrading nog eens extra gedocumenteerd, en de transformator losgesoldeerd, aansluitlipjes beetje getordeerd, zodat ze recht voor de vertikale gleufjes kwamen te zitten, en de transfo kon vervolgens uitgenomen worden.
Voor verwijdering van de alu afscherming, even de zijde aan de breedste groef van de voet markeren.

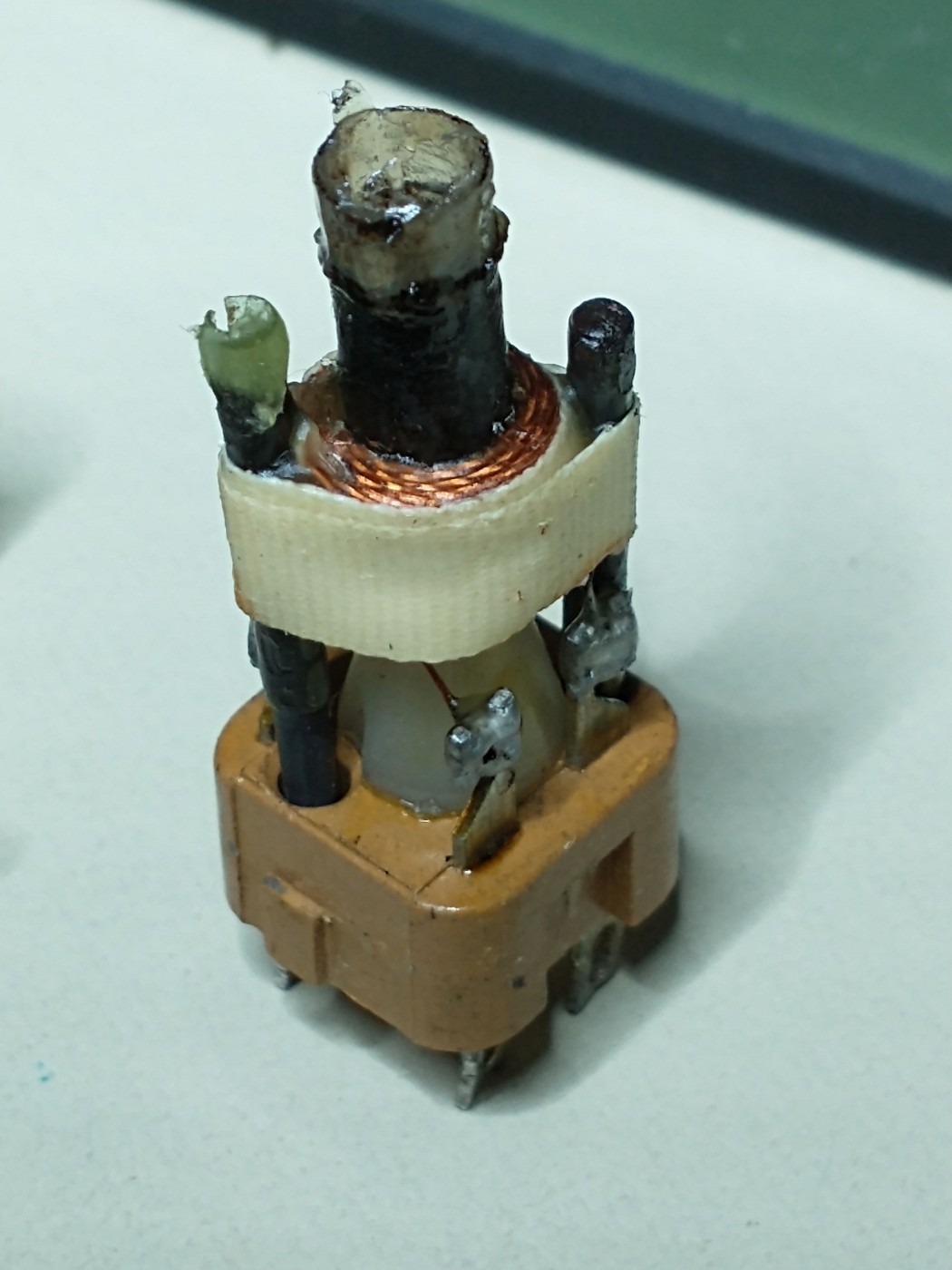

Nog een bijzonderheid is dat de kern niet voorzien is van een gleuf, maar van een kop als van een platte schroevendraaier. Daartoe heb ik een houten satéstokje genomen, dat net in de diameter van de opening bovenin de alu huls past. Met een zaagblad heb ik daarin een groefje ingezaagd, en dit nog enigszins wigvormig uitgesneden met een Stanley-mes. Op die manier krijgt de gleuf op de kop van het stokje een lichte V-vorm die overheen de kern past. Op deze manier heb ik de kern langzaamaan aan het draaien gekregen... Vooraf heb ik wel met een wattenstaafje en wat isopropylalcohol zoveel mogelijk de binnen- en buitenkant gereinigd van het plastic kokertje, waarin de kern zit.

Op basis van de bedrading van de aansluitingen heb ik vervolgens de respectievelijke wikkelingen van S13, S14 en S15 gemarkeerd.
Bij nameten van de spoel met een UT612, bij 100kHz, meet ik de volgende waarden:

• tussen aansluiting naar C19 en aansluiting naar SK4 pin 8 = S13 : 96,90 µH (Q=22)

• tussen aansluiting naar SK4 pin 8 en aansluiting naar SK4 pin 7 = S14 : 2,19 µH (Q=3,45)

• tussen aansluiting naar SK4 pin 7 en aansluiting naar GND = S15 : 0,355 µH (Q=1,69)

• tussen aansluiting naar C19 en aansluiting naar GND : 128,65 µH (Q=23)

Wat valt me nu op? S15 lijkt me een gewone doorverbinding, terwijl de andere wikkelingen afgerond 130 µH, 97 µH en 2 µH bedragen.
Ik zou eerder verwachten dat S13 en S14 de grotere inducties zouden hebben, met S15 de kleinste, maar niet quasi nul (draadverbinding?).
Bovendien begrijp ik niet waarom de grootste gemeten inductie niet de som is van de overige drie ?
