Gezocht schema Alinco voeding (Algemeen)

door soundman2 , Wouw, 12-02-2024, 22:57 (76 dagen geleden) @ Bredero
Gewijzigd door soundman2, 12-02-2024, 23:19

Dat is niet het goede nummer, het nr op het front klopt dan ook niet.
Ik heb een foto gevonden op het www, waarvan de print layout klopt met die van mij en die heeft ook het goede nummer op het front.

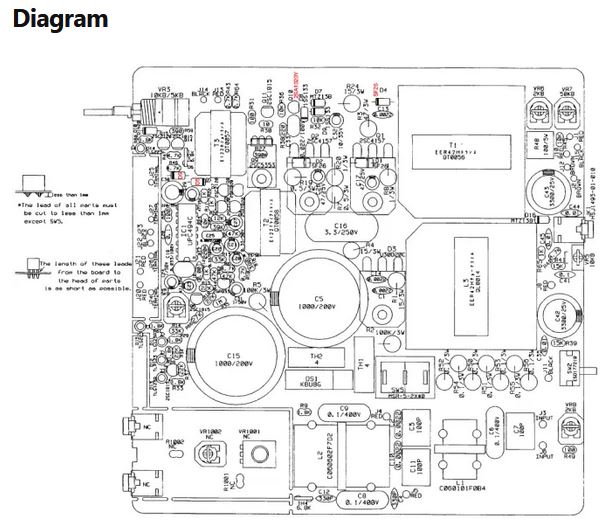

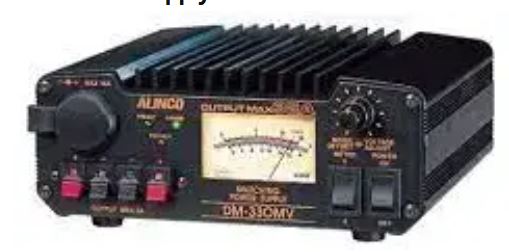

De site die je aangeeft verwijst naar DM-330MV, zie de foto van het front, met een print layout die anders is.

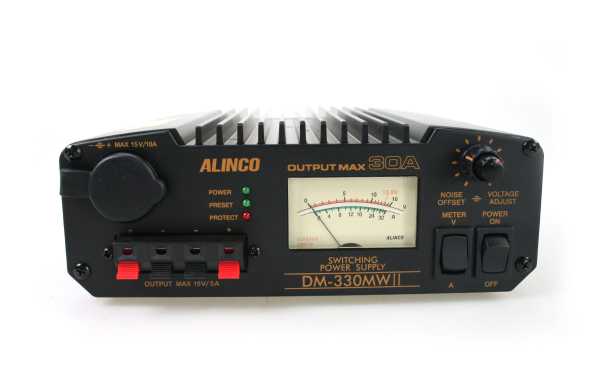

Front

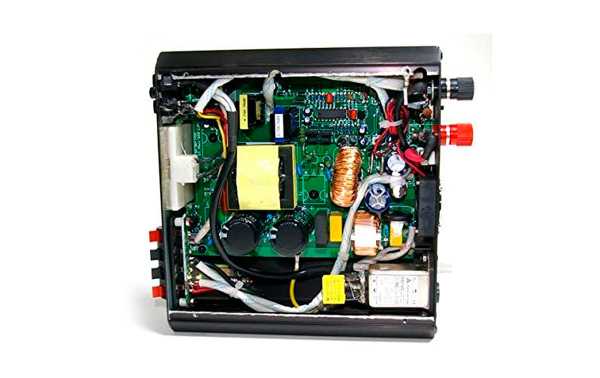

Layout

Op deze site staan de foto's, maar niet de serv. docu.
https://www.locuradigital.com/en/power-supplies/radiocommunication/alinco-dm-330mw-ii-switching-p...
