Vandaag is deel 3, over het bouwen van een Testbeeldgenerator, maar deze keer wil ik het hebben over de PM5534 (Philips PM5534 Color Pattern Generator)

Eind jaren zeventig introduceerde Philips de PM5534, die de originele PM5544 verving. Het was in wezen een zeer vergelijkbaar ontwerp waarbij een combinatie van analoge en digitale schakelingen werd gebruikt om het patroon te genereren, maar er waren niet langer een externe synchronisatiegenerator en kleurenencoder nodig, waardoor de rack-voetafdruk werd verkleind van 6RU/12RU naar 3RU.

De PM5534 was verkrijgbaar als variant met componentvideo-uitgangen (PM5535) en had twee patrooneffectopties: PM8503-tekstgenerator (station-ID) en de PM8504-klokgenerator.

De PM5534 was verkrijgbaar in 6 verschillende versies: PAL-G, PAL-I, PAL-M, PAL-N, SECAM en NTSC.

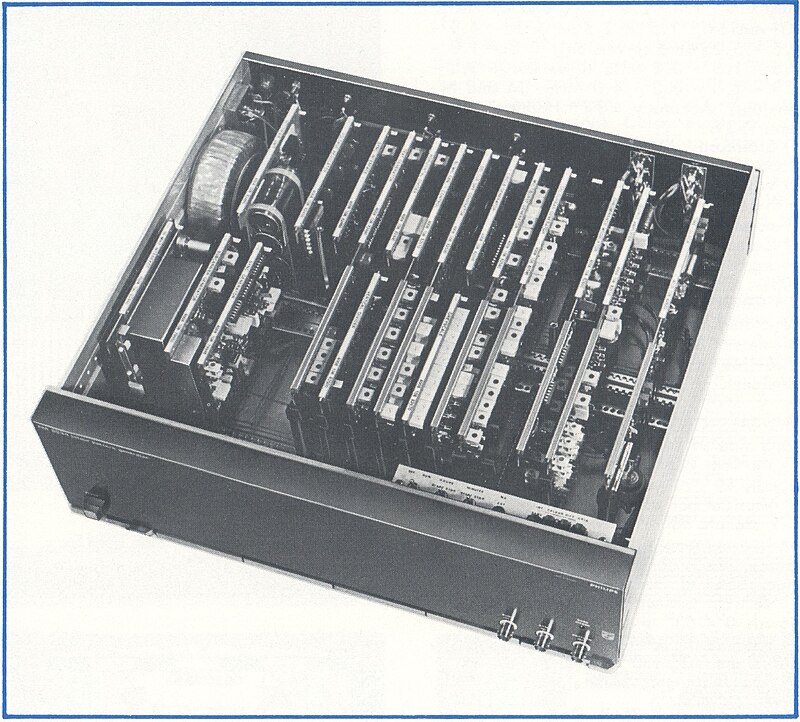

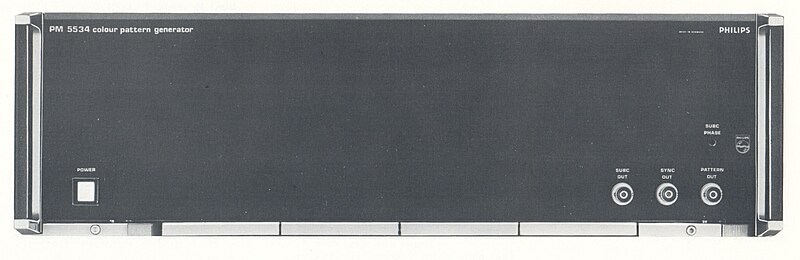

PM5534 Color Pattern Generator

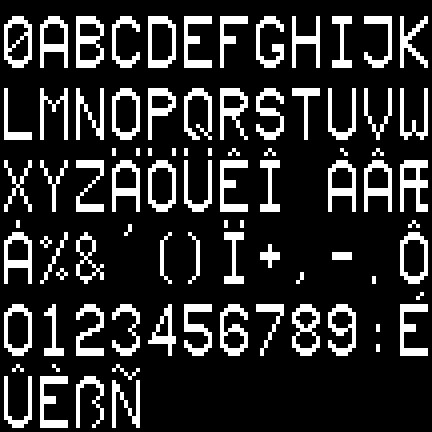

PM8503 tekstgenerator en PM8504 logogenerator (component van PM5534: kan deze lezen van EPROMS-chip)

Heeft iemand ooit een PM5534 gebruikt of ermee gespeeld? Als iemand een PM5534 heeft, vergeet dan niet mij foto's te sturen.
