Philips K40 Tv gebogen beeld

Heb een K40 Philips tv.

Beeld links rechts onderin en bovenin beetje gebogen beeld pincushing.

En videorecorder zit er net naast dus iets met afsmtemming.

Enig idee wat oorzaken zijn en wat ik kan doen.

Of iemand die mij op weg kan helpen monteur tegen betaling.

Graag verneem ik het.

Foto's kan ik maken als het nodig is.

Reageer op dit bericht

485 keer gelezen

Beste 321 (noemde je moeder je echt zo?)

Het helpt als je jouw woonplaats vermeldt.
Iemand uit (bijv.) Maastricht zal immers niet zo snel gaan helpen in (bijv.) Rodeschool.

Succes met je zoektocht die mogelijk nog meer oplevert als je inderdaad wat foto's van het toestel en de verschijnselen plaatst.

Met vriendelijke groet,

Henk

Reageer op dit bericht

386 keer gelezen

Haha Nee.

Mijn naam is Joél.

Ik zal foto's plaatsen.

Reageer op dit bericht

389 keer gelezen

https://ibb.co/k1ZdRQh
https://ibb.co/dB03mGg

Reageer op dit bericht

433 keer gelezen

Dat verminkte videobeeld is geen afstemfout, maar de video geeft een verminkt synchronisatie signaal af. Uit het beeld van de testgenerator blijkt dat er aan het toestel niet zoveel mankeert, buiten de pincushionfout(je)

Reageer op dit bericht

332 keer gelezen

Hbe er geen generator op hoor

Maar dat is van mijn hdmi converter.

Wat is precies de oorzak van pincushing en afstemming vhs ?

En wat kan ik er aan doen of iemand hier die er naar kan kijken.

Graag verneem ik het.

Mvg Joél.

Reageer op dit bericht

321 keer gelezen

Hbe er geen generator op hoor

Maar dat is van mijn hdmi converter.

Wat is precies de oorzak van pincushing en afstemming vhs ?

En wat kan ik er aan doen of iemand hier die er naar kan kijken.

Graag verneem ik het.

Mvg Joél.

Dan zit er een *kleurengenerator in de HDMi ci=onverter, Zo'n paroon is eenvoufig op btewekken met een uP of een custom chipje.
Bij de video zou je kunnen controleren of het beeld via scart wel oké is (mits er scart op de video zit....)
Probeer de video ook eens op een andere TV.

Reageer op dit bericht

310 keer gelezen

Heb alleen coax kabel van vhs naar tv.

Geen scart.

Scart beeld is pincushing zoals te zien is op de foto met testbeeld.

Reageer op dit bericht

307 keer gelezen

Heb zo'n k40 gehad uit 1983 voor 25 jaar lang!
Helderheid begon af te nemen en testbeeld cirkel werd beetje een plat ei.
Is goed toestel met alles erop en eraan- niet wegdoen.

Kun je vertikaal en horizontaal nog passend bijtrimmen- helpt dat.
Anders denk ik een verlopen elco (of weerstand). Binnen 10 cm van de de hsp. trafo
was er een die wat warm werd. Maar ik ben geen held met tv's.
Groet, Ben@

Reageer op dit bericht

320 keer gelezen

Dag Ja nee het beeld is vrij scherp en helder.

Geluid is ook mooi.

Maar waar zitten die afstemknoppen precies ?

Mogelijk kan ik dat proberen mits ik niks erger maak natuurlijk.

Dat er een verlopen elco is ben geen held net als u met techniek tvs.

Maar mogelijk kan er iemand die meeleest kijken en het repareren tegen betaling natuurlijk.

Graag verneem ik het.

Mvg Joél.

Reageer op dit bericht

301 keer gelezen

Geluid was prachtig, en met een 'spatial stereo' chip.
Als je je afvraagt waarom die b-buis zo zwaar was- dat front
bestaat uit LOODglas om radio-actieve straling tegen te houden. :-(
Er was een schema bij in de kast. Die trimpots zaten ergens op
die pcbord waar die hsp. trafo op zit voor zover ik mij herinner.
Ben@

Reageer op dit bericht

298 keer gelezen

Is dat die trafo van de beeldbuis dat beige ding ?

Reageer op dit bericht

291 keer gelezen

Yep- maar uitkijken 25.000 volt! :no
Ben@

Reageer op dit bericht

299 keer gelezen

Oké

Reageer op dit bericht

300 keer gelezen

Bij een videorecorder heb je de keuze tussen ,meestal,kan.32-38.
Dit kun je meestal instellen via een klein gaatje in de achterkant.
Het zal er ook bij staan.Op deze manier kun je precies op een kanaal
afstemmen.Als de KTV net op het randje van een kanaal staat,wil het
met het TV afstemmen soms een probleem zijn.
Zoals aangegeven met de video moet het wel lukken.
De afwijkingen aan het beeld zijn alleen door te meten te corrigeren.
-An3s-

--
Keapje 'n Erres, kinne jo werres.

Reageer op dit bericht

284 keer gelezen

Pracht tV

Hier staat de 26CS4880
denk jouw een 26CS4390?
Zie je op de sticker naast antenne plug

Ook even controleren de veiligheid brand gevaar.
Philips terugroep actie destijds.

Stukje plastic weg knippen.
Toestel wat we vroeger thuis hadden , gekocht in 1984 heeft toen deze ondergaan.
Vandaar dat ik dat weet.
Inmiddels ook al weer wat jaartjes opnieuw een 26CS4880 staan in de collectie.

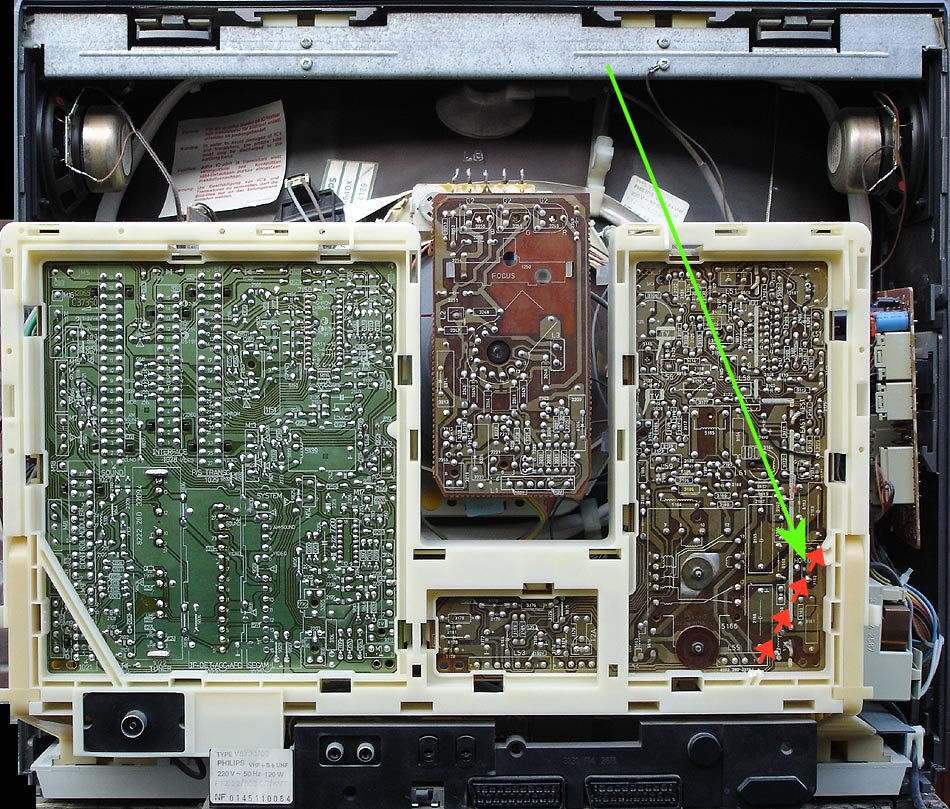

zie foto van zo'n K40 chassis en wat je weg moet knippen.

Je beeld probleem.
Zoals gezegd, je video iets verzetten, klein schroevendraaiertje
en iets , paar slagen verstellen, dan TV opnieuw laten zoeken.

[image]

Reageer op dit bericht

219 keer gelezen

Ik heb een ander chassis volgens mij k35 maar kast is k40.

Dit lijkt niet op die van mij.

Hbe je daar een foto van voor mij ?

En waar die potmeter zitten waar ik hopelijk veilig aan kan draaien.

Voor vhs / Krom beeld.

Mogelijk verlopen elco ofzo geen verstand van moet iemand hebben die ernaar kan kijken.

En tegen betaling uiteraard.

Mvg Joél.

Reageer op dit bericht

210 keer gelezen

Heb je de frequentie (kan 36 of zo) wel "gespeichert" op het laatste kanaal van de tv?
Dit ivm de synchronisatie van het videosignaal.
Gerard.

Reageer op dit bericht

182 keer gelezen

Ik volg u niet helemaal..

Reageer op dit bericht

174 keer gelezen

@Joel- je locatie zou handig zijn. @Maurice- Goed punt- dat brandgevaar.
Daarbij werden de soldeerpunten van de lijntrafo opnieuw gesoldeerd- en in dat hoekje..
Want die trafo trilt met 16KHz op den duur de soldeerverbindingen los (brandgevaar). :ng
Om te beginnen zou ik het beeld bijstellen- grootte, horizontaal, verticaal, oost-west.
Kijken wat dat oplevert..
Op het pc-bord staat met witte symbool opschriften opgeschreven- overeenkomend met in het schema.
Maar moet ik nazien in schema- tenzij Maurice sneller is.
Groet, Ben@

Reageer op dit bericht

193 keer gelezen

Ik woon in Heerenveen Noorden van het land.

Maar ik ben bereid om de tv te brengen waar de monteur zich ook maar bevind.

Mvg Joél.

Reageer op dit bericht

191 keer gelezen

Repareren doe ik niet- is hobby. HINT: Er zit een forumlid op 30km afstand die zeer capabel is..SSssst.
Vervoeren TV= niet doen! wees er zuinig op. Alles ziet er redelijk uit- alleen beetje verlopen na al die jaren.
Success, Ben@
[image]

Reageer op dit bericht

181 keer gelezen

Ben,
Hier de Philips melding:

Inderdaad zoals met alle oude apparatuur en printen, goed zoeken op al die soldeer eilanden.
Met name grote componenten en welke warm worden,
Weerstanden, Elco's spoelen etc.

Safety Note
Remove the small plastic bar underneath the fly-back capacitor, to prevent it from melting or catching fire when the fly-back cap. gets dry joints

Reageer op dit bericht

182 keer gelezen

Zoals ik aangaf,

Naast antenne stekker zit de sticker met type nummer.
Geef dat eens door.

K35 heeft inderdaad ook de stereo uitvoering gehad maar iets andere kasten ingebouwd.
Maar wie weet handige harry die kan alles en is toestel omgebouwd.
Of deze kast van jouw ook in de K35 was?

Lijkt me sterk
Typenummer geven kan ik het in de Philips lijsten opzoeken wat daar in hoort te zitten.

Reageer op dit bericht

204 keer gelezen

Dag Maurice,

Ik zal dat doen.

Dank voor je bericht.

Mvg Joél.

Reageer op dit bericht

161 keer gelezen
