Identificatie printje

Beste lezers,

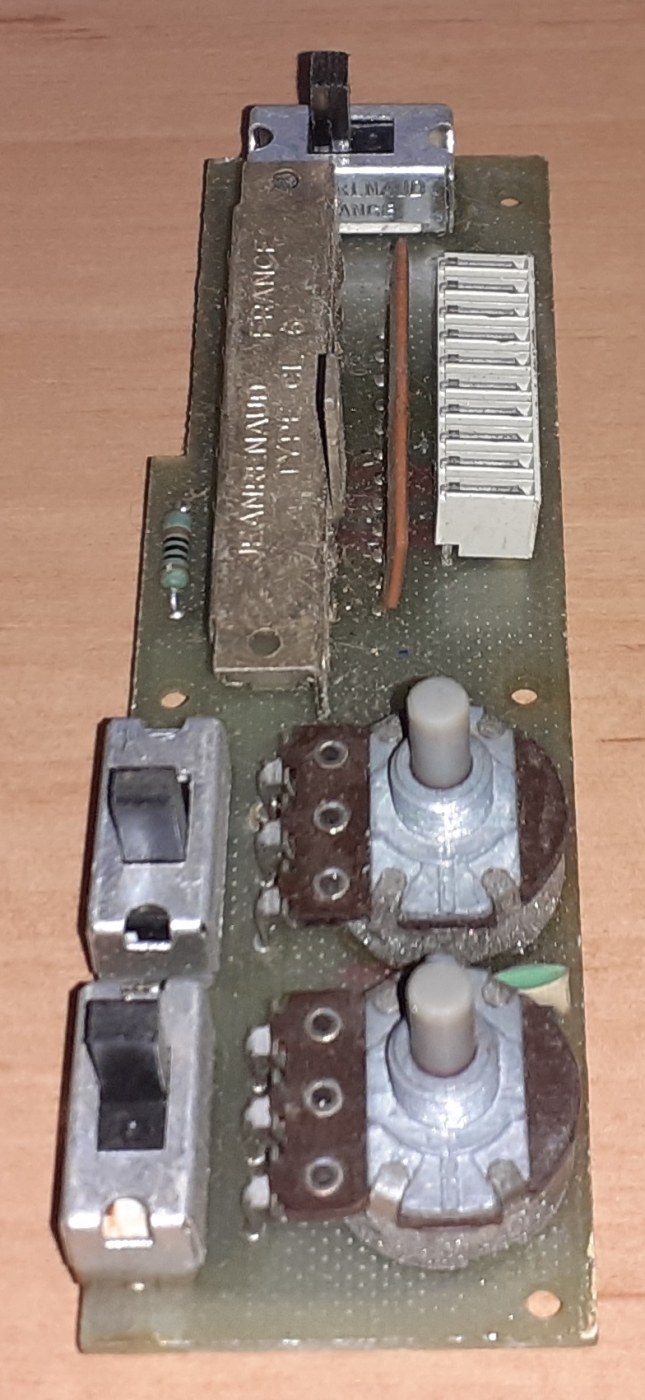

Ik heb gisteren de twee radio's bij Henk opgehaald. Ik heb daar ook een zakje met ongesorteerde onderdelen gekregen. Daarin zaten ook een aantal van deze printjes:

[image]

Herkent iemand waar die uit komen? Het lijkt mij iets uit een mengtafel of misschien een synthesizer De schakelaars zijn alle van het merk "Jean Renaud". De op een schuifpotmeter lijkende schakelaar heeft zes standen.

Otto

--
Ohm sweet Ohm...
[image]

Reageer op dit bericht

481 keer gelezen

En de potmeters van Philips zo te zien, in elk geval niet op bezuinigd.

Staat er nog wat op de koperzijde van de print?

Reageer op dit bericht

340 keer gelezen

En de potmeters van Philips zo te zien, in elk geval niet op bezuinigd.

Staat er nog wat op de koperzijde van de print?

Hallo Maarten,

[image]

Er zitten nog twee printjes bij, maar die zijn een stuk minder bestückt:

[image]

Otto

--
Ohm sweet Ohm...
[image]

Reageer op dit bericht

331 keer gelezen

We hebben net van Maarten geleerd:
.....
Misschien leuk voor de lezer; een aantal belangrijke codegroepen zoals die in 1967 (4 jaar na begin invoering) gedefinieerd waren (met verduidelijking tussen []):

40 PIT
45 Röntgen [medische apparatuur]

...

Kan dus mogelijk uit een medisch apparaat zijn.

Van je 1e foto dat bruine langwerpige onderdeel is denk ik een weerstands bankje.
Middels dan de lange schakelaar schakel je steeds weerstanden en zo maak je een
redelijk stapsgewijs betrouwbare waarde.

Staat er geen datum code bv op die bruine weerstand combinatie?

Reageer op dit bericht

298 keer gelezen

Ha, je bent me voor :-D

Het stempeltje met MB lijkt me een datumcode van MBLE, Brussel. Die leverde inderdaad dit soort epoxyprintplaten binnen het Philipsconcern, althans ik kom ze vaker tegen. Ik weet niet of die ze ook bestukte, maar ik ga ervan uit dat de datum op de kale printplaat slaat. Dat zou dan 1979 week 3, 1979 week 36, respectievelijk 1978 week 35 moeten zijn.

Reageer op dit bericht

232 keer gelezen

Misschien leuk voor de lezer; een aantal belangrijke codegroepen zoals die in 1967 (4 jaar na begin invoering) gedefinieerd waren (met verduidelijking tussen []):

40 PIT
45 Röntgen [medische apparatuur]

OK, ik vond de codering er al "Philipserig" uitzien, maar twijfelde sterk.

Het zijn er negen stuks

[image] "

Daarom dacht ik aan iets uit de muziekwereld.

Kan dus mogelijk uit een medisch apparaat zijn.

Dat zou dan een andere optie zijn. Dan denk ik vanwege het aantal niet aan iets met Röntgen, maar meer in de richting van ECG of zo. Maar misschien denken we wel geheel de verkeerde kant op.

Van je 1e foto dat bruine langwerpige onderdeel is denk ik een weerstandsbankje.

Die is is gecodeerd met OM500. De vermoedelijke datumcodes daarop zijn B749 en B910.

Voor mij hebben ze verder geen waarde, dus ik ga kijken of ik nog wat van de onderdelen kan gebruiken...

Dank voor het meedenken,
Otto

--
Ohm sweet Ohm...
[image]

Reageer op dit bericht

181 keer gelezen

OM500 klinkt als een volwaardige dikkefilm hybrideschakeling, niet alleen een simpel weerstandsnetwerkje.

Reageer op dit bericht

162 keer gelezen

Het eerste printje is van een of ander meet- of industrieel apparaat van Philips, het printje met alleen wat connectoren erop is van Philips medical systems.

Het kan natuurlijk dat ze uit dezelfde opstelling komen; bijvoorbeeld EBM (de afdeling die de eigen opstellingen, gereedschappen, machines, automatisering verzorgde in fabrieken) winkelde ook wel bij andere Philipsonderdelen om samenstellingen of apparaten te combineren tot iets dat in de betreffende fabriek nodig was. Als ik het goed heb gevolgd, heb je ze opgehaald in Stadskanaal dus zouden ze daar aangespoeld kunnen zijn vanuit de lokale Philipsvestiging.

Reageer op dit bericht

228 keer gelezen

Correctie, niet Stadskanaal maar wel dicht in de buurt.

Reageer op dit bericht

206 keer gelezen

Wildervank! Woordman

--
HJD

Reageer op dit bericht

208 keer gelezen

Ik herinner me dat er ook scoop printen bij zaten of zeer waarschijnlijk meet apparaten.

--
HJD

Reageer op dit bericht

216 keer gelezen

Zwarte blokjes zouden een
Inductieve naderingsschakelaar (met spleet) VSO
magneet naderingsschakelaar (met spleet) IVSR)
kunnen zijn.
pag 167, Philips catalogus standaard-onderdelen,jan 1969
afd. Elonco-eindhoven.

zie scan
(ik was dat OM500 blokje aan het zoeken)

En ik vind toch dat die printen meer 1969-1974 lijken dan 1978-1979.

[image]
