Beeldbuisvoet (Algemeen)

door doktordirk , Noordbeemster, 05-02-2025, 17:09 (16 dagen geleden) @ doktordirk

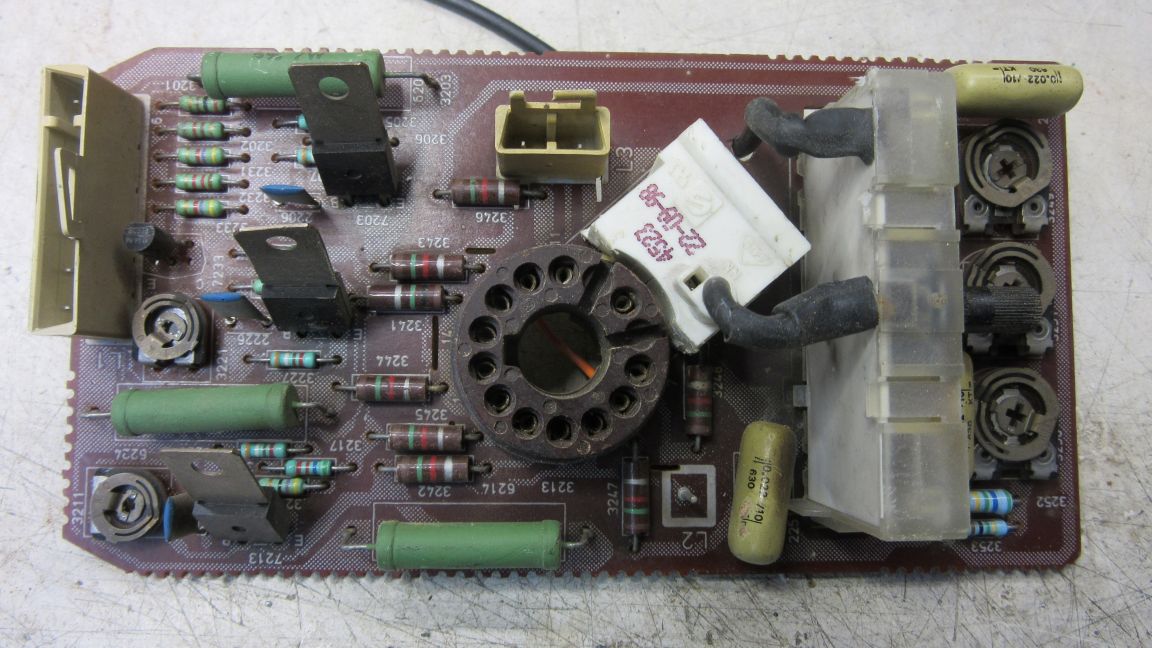

Wegens een gebrek aan reacties ben ik maar aan het knutselen geslagen.
Zie hier het resultaat.

Hiermee zou het moeten werken, alleen bleef het beeld zwart, wel goed geluid.
Nu weet ik weer waarom het toestelhier was gebleven nl. geen beeld/licht.
Ik had toen een TDA3561A vervangen, maar het beeld bleef zwart, en bij gebrek aan goede documentatie wordt repareren voor een amateur wel erg moeilijk als je een beetje in de buizentechniek ben blijven hangen.
Het verwisselde ic blijkt niet defect te zijn (getest in een ander toestel), en daar bleek een signaal op te staan wat vele malen hoger was dat bij het defecte toestel.
Het schema volgend kwam ik uit bij een TDA3576B, een synchronisatie ic.
Dit was uiteindelijk de boosdoener, en uiteraard geen reserve aanwezig.
Nu zit er vermoedelijk een stabilisatiegedeelte in (heb de data nog niet opgezocht) waar 11 volt naar buiten komt als er niets mis is tenminste.

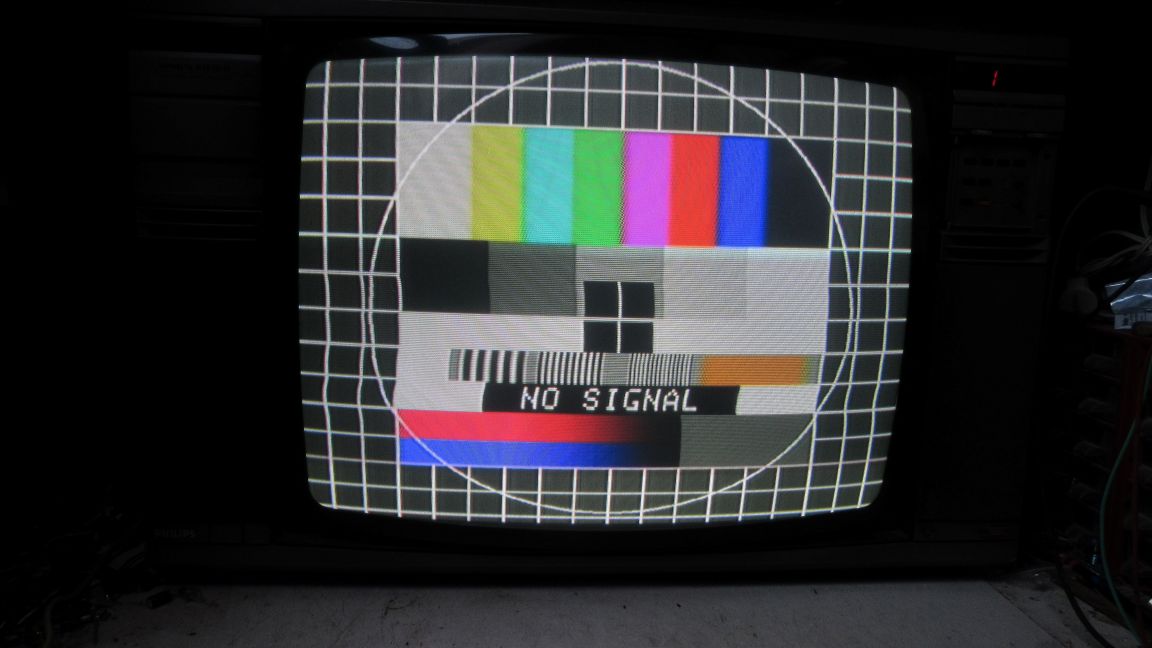

Nu heb ik daar eens 11 volt op aangesloten, en zie daar! beeld.
Heb er nu een weerstandje met een zener op aangesloten, en de afvlak C vervangen (te laag in waarde), en dit laat ik voorlopig zo zitten.
Er is vermoedelijk nog wel iets niet meer helemaal in de haak.

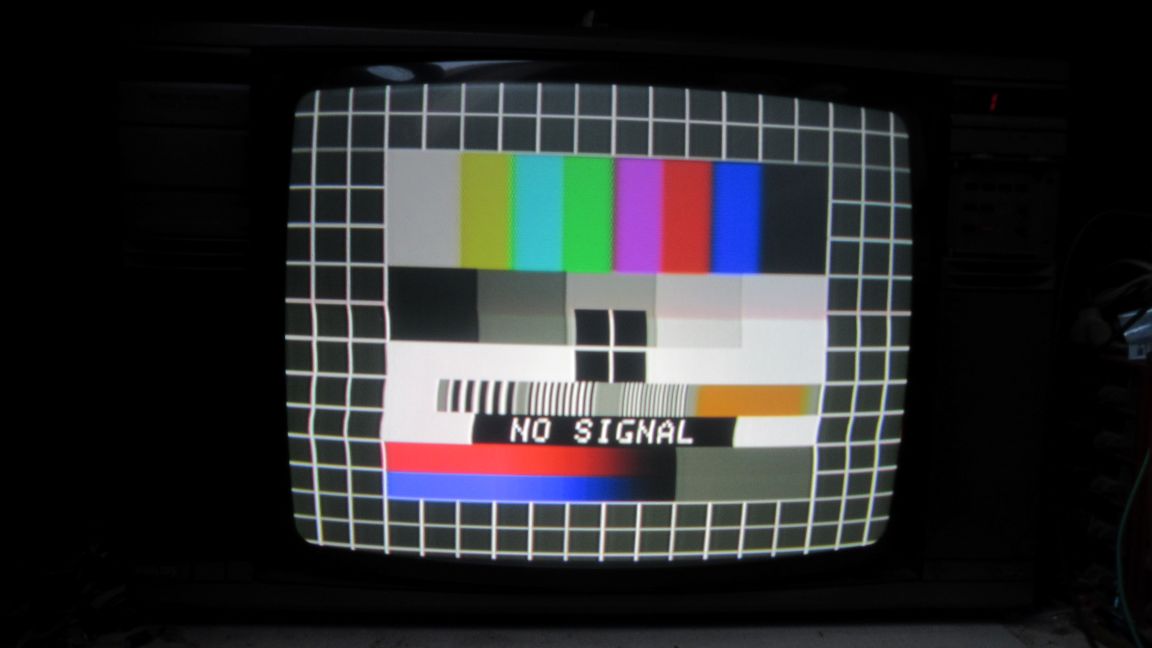

De meeste (test)beelden zijn strak, maar als er wat witte gedeeltes zoals tekst in voorkomen vertekent het beeld, heb nog niet bekeken of dit ook met bewegende beelden gebeurt (BV tekst door het beeld)

Er is nog wel iets te puzzelen lijkt me.

Dirk.
