Registrerengezocht CA3053 (Toestel of techniek)
door Marotick
, Huizen, 06-02-2025, 22:56 (15 dagen geleden)
Gewijzigd door Marotick, 06-02-2025, 22:57
Beste mensen,
Ik ben bezig met de reparatie van een Revox A76 tuner.
Alle printen werken behalve de MF versterkerprint.
Op die print zitten een 5-tal MF filters en een 5-tal IC's de CA3053
De filtertjes waren alle 5 defect, de spoeltjes waren onderbroken, die heb ik voorzichtig opengemaakt en hersteld.
Maar de MF doet het nog steeds niet.
Omdat er 5x dezelfde schakeling achter elkaar staat heb ik 4 trappen overbrugt en dat steeds een andere trap uitgesloten.
Slechts 1 trap laat signaal horen, niet goed maar er komt wat doorheen.
Verdacht is dus de CA3053 de ronde vorm.
Nu zie ik dat dit IC al erg verouderd is dus komt de vraag bij mij op, "kan dit ic vervangen worden door een moderne versie die ook gemakkelijker te vinden is?
Heeft iemand een idee?

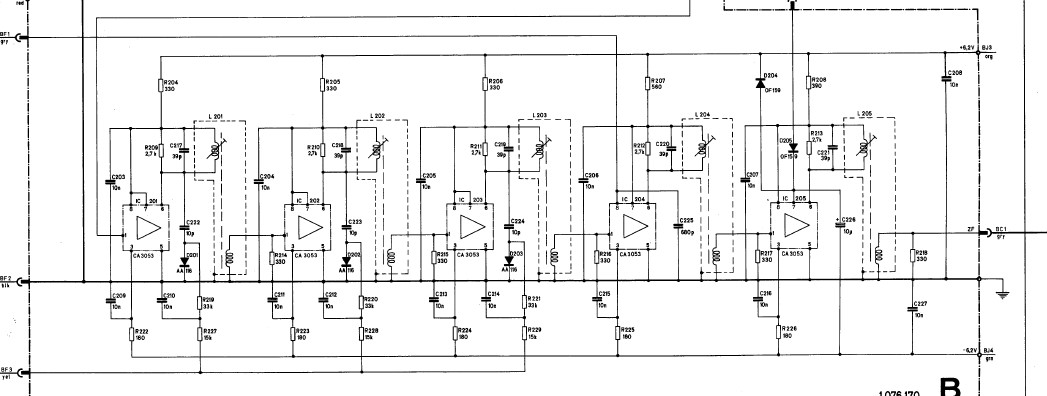

Hierbij het schema van de MF versterker.
![[image]](images/uploaded/2025020621555567a52feb95c49.jpg)
gezocht CA3053
door Leo Snoeren , Dongen, 07-02-2025, 08:17 (14 dagen geleden) @ Marotick
Dag Jack,
Hier wordt dit IC nog aangeboden voor €10. Maar mogelijk had je dit ook al gevonden.....
Een vervanger is soms lastig te vinden omdat je dan ook de schakeling moet aanpassen....
--
Met vriendelijke groet,
Leo Snoeren
https://www.rrd.link/ (onder constructie)
leosnoeren(apenslingertje)freedom.nl
gezocht CA3053
door Marotick , Huizen, 07-02-2025, 22:26 (14 dagen geleden) @ Leo Snoeren
Dank je Leo, ja die had ik zelf ook al gezien. Bij Alie zijn ze ook te vinden.
Helaas heb ik de Elektuur FMstrip niet meer want die had daar perfect toegepast kunnen worden.
Jack
gezocht CA3053
door Goldline , Oranjedorp, 07-02-2025, 22:56 (14 dagen geleden) @ Marotick
Gewijzigd door Goldline, 07-02-2025, 22:58
Dit kan je zelf wel beunen met BF494 transistoren
meer zit er niet in, de Revox A76 is wel 1 van mijn favorieten analoge tuners.![[image]](images/uploaded/2025020721562767a6818bd62ef.jpg)
--
Cees PA1DBA
gezocht CA3053
door soundman2 , Wouw, 07-02-2025, 23:12 (14 dagen geleden) @ Goldline
Als er in een tuner vijf tegelijk stuk zijn, inclusief de MF trafo's, dan moet er toch wel wat gebeurd zijn. Wellicht blikseminslag. Of de voedingsspanning heeft extreme vormen aangenomen
Een vervanger is eventueel NTE724
gezocht CA3053
door ruudam , Utrecht, 08-02-2025, 02:47 (14 dagen geleden) @ soundman2
Dat denk ik ook.
Bij bliksem is het meestal het front end dat defect gaat, FET's?
Als alle MF trafoos defect zijn, ik neem aan onderbroken wikkelingen, dan komt overspanning in beeld.
gezocht CA3053
door Maurice , Dordrecht, 07-02-2025, 23:30 (14 dagen geleden) @ Marotick
Geen moderne varianten te vinden?
Lijkt me huidige dermate verbeterd en in frequentie, ruis arm en dergelijke.
Volgens mij hoef je niet eens zo hard te zoeken in specs,
meeste voldoen ruimschoots lijkt me.
Anders ik zou gewoon een CA3028 er in zetten.
Gaat tot 120MHz
Lijkt me sterk dat je gaat merken.
Tuurlijk een 3053 is beter,
Denk een 3028 prima voldoet.
gezocht CA3053
door Marotick , Huizen, 12-02-2025, 14:35 (9 dagen geleden) @ Marotick
Gewijzigd door Marotick, 12-02-2025, 14:39
Ik ga weer wat proberen.
Mensen bedankt.
Het frontend is goed daar komt signaal uit. Zelf dacht ik aan vocht waardoor de MF transformatortjes stuk waren of misschien nog zijn? Met gelijkspanning lijkt het in orde maar als de isolatie van de wikkelingen er af is gesmolten dan moet ik voor die trafo-tjes ook maar iets vervangends zien te vinden.
Jack Marotick
gezocht CA3053
door soundman2 , Wouw, 12-02-2025, 17:24 (9 dagen geleden) @ Marotick
Gewijzigd door soundman2, 12-02-2025, 17:31
Lijkt me toch dat je met een generator de filters allemaal kunt onderzoeken op de doorlaatcurve, zonder ze allemaal uit te solderen. Een wobbelaar is uiteraard nog handiger. Met niet het goede desoldeergereedschap zullen de fragiele spoeltjes wellicht alsnog sneuvlen en de print wordt er ook niet beter van..
Het frontend en slechts een trap laten signaal horen. Dat zou best kunnen als de oscillator in het frontend er naast staat. Nogmaals met een goede generator is dat allemaal te onderzoeken.
