Er is een thread over 'probe specs' geweest. Maar begin toch met nieuwe info.
Ik verkreeg enkele scoop probes waarvan er eentje niet te compenseren was-

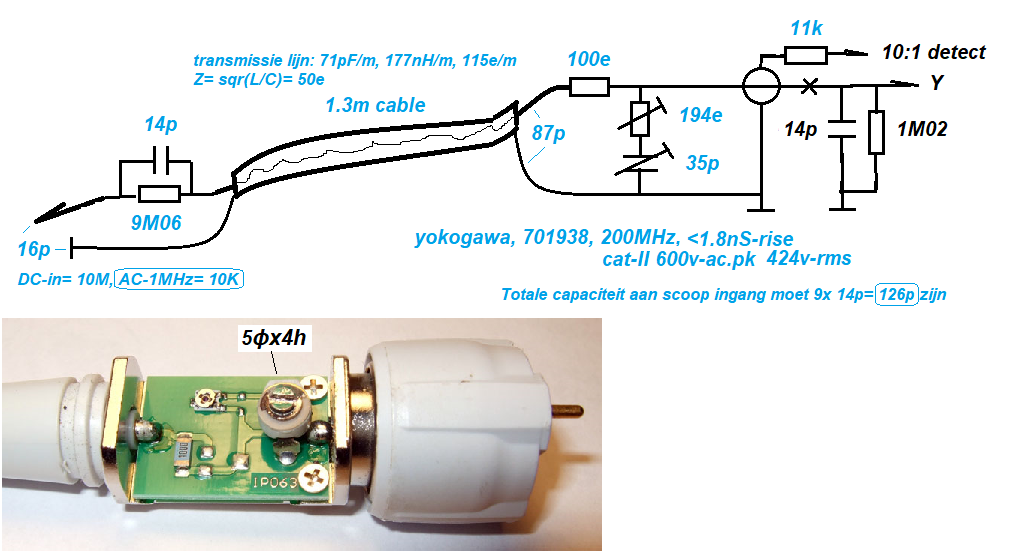

Dus- ik ging me verdiepen in die Yokogawa 200MHz probe- en in schema brengen- zie onder.

Belangrijk punten:
1) Stel een scoop heeft een bandbreedte van 100MHz.
Dat betekent: van DC tot ca.75MHz wordt een Sinus onverzwakt weergegeven-
daarna gaat hij geleidelijk afnemen tot -3dB bij 100MHz en daarna verder.
Vuistregel: Een scoop probe moet =>1.5x de bandbreedte hebben van de scoop. Dus =>150MHz.
2) Als het even kan- bij VOORKEUR een 1:10 probe gebruiken.
De kans is dan kleiner dat je de frontend van je scoop opblaast door te hoge spanning.

Zo'n scoop probe is niet zo maar een afgeschermd kabeltje- .. tot 1KHz, dan houdt het op.
Wat je meet met de probe moet zo nauwkeurig mogelijk worden weergegeven op het scoop scherm.
Dat kabeltje is dus een transmissie lijn met ongewenste reflecties als je geen maatregelen treft.
Naarmate de te meten frequentie hoger wordt krijg je steeds meer last van die reflecties.
Net als met de scoop wil je dat het kabeltje een rechte curve vertoont van DC tot U-Violet.
Maar die reflecties verstoren dat meer en meer.
Tientallen jaren geleden bedacht een Tektronix Technicus hier een oplossing voor-
Demp de reflectie door de binnen ader van de coax met weerstand materiaal- dat werkte!

Meer weten? Download The Secret World Of Oscilloscope Probes:
https://idoc.pub/download/the-secret-world-of-oscilloscope-probes-gen5qr5y9eno?__cf_chl_tk=ledj9Q...

Ben@
