Oscillator spoeltje

Voor het Philips radiootje L0X90T zoek ik het oscillator spoeltje code no. A3 12976.1

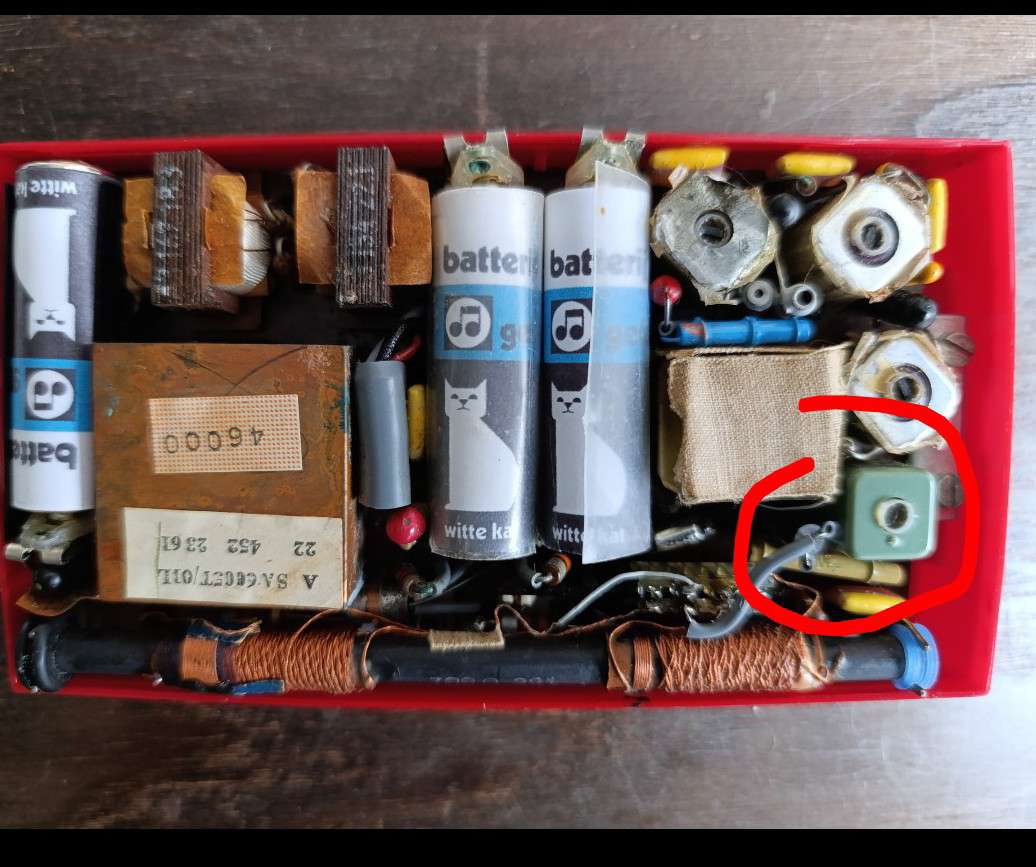

Zie omcirkelde groene component op de foto.

Alvast bedankt,
met vriendelijke groet,
Desmond

[image] [img]images

Reageer op dit bericht

601 keer gelezen

Als het onderdeel er nog is en een winding is onderbroken, dan is overwikkelen ook een optie.

Reageer op dit bericht

428 keer gelezen

Goedemiddag Henk,

bedankt voor je reactie,
dat is zeker ook een mogelijkheid, het spoelt
je zit er nog in.

Met vriendelijke groeten,
Desmond

Reageer op dit bericht

407 keer gelezen

Ik zou die Witte Katjes er snel uit halen. Ik zie wat oxidatie op één van de contacten en misschien zijn de zure dampen ook wel de oorzaak van het onderbroken raken van het spoeltje.

Reageer op dit bericht

365 keer gelezen

Leuk die Witte KAtjes.
Dat is lang geleden dat ik die gezien heb.
Zal ergens 1975 zijn.

Niet weggooien, mooi op de plank zetten
Als decoratie

Anders wil ik ze wel hebben voor vitrine kast.
Naast de Philips batterijen uit 1978
En ja die doen het nog althans dec2025 nog

Zie draad hier : Philips Battery-Super Duty 1978 - nog steeds 1,42V
De zwarte versie dan wel, de bruine waren id leeg.

Reageer op dit bericht

362 keer gelezen

Hallo Maarten en Maurice,

bedankt voor jullie reacties, de Witte kat batterijtjes zijn nieuwe alkaline batterijen met een geprint wikkeltje.

Het radiootje heeft in het verleden wel geleden door lekkage, het meeste jon ik wel verwijderen.
Het speelt wel, maar de oscillator start slecht op, alleen als ik het spoeltje warm maak en dan ook op de verkeerde frequentie.

Mvg,
Desmond

Reageer op dit bericht

315 keer gelezen

Het speelt wel, maar de oscillator start slecht op, alleen als ik het spoeltje warm maak en dan ook op de verkeerde frequentie.

Mvg,
Desmond

Weet je zeker dan het aan het spoeltje ligt Desmond? Meestal staat parallel aan de spoel een condensator, die zou ik eerder verdenken. Een spoel die verloopt door warmte is erg ongebruikelijk, maar bij een condensator kan dat erg gemakkelijk. Kijk eens of er in de behuizing een kleine condensator is ingebouwd. Je kan dit ook vaak op het schema terug vinden.....

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

309 keer gelezen

Dacht ik ook Leo en met name C6.
Groet, Ben

[image]

Reageer op dit bericht

296 keer gelezen

Goedenavond Leo en Ben,

beiden bedankt voor jullie reacties,
ik heb de C's C6 C7 en de Varco gecontroleerd.
De Varco heeft twee verschillende secties, 165 en 65 pF, deze laatste is van de oscillator.
En dat klopt goed.

Ik heb geen tooltje om aan de spoelkern te draaien, het is er een met een opstaand randje ipv een gleufje, ik weet dat deze snel afbreken als je niet erg voorzichtig bent.
Mogelijk is het kerntje gebroken ?, want de frequentie is nu te hoog.

Ik ga een gleufje in een passend penseeltje maken, bij gebrek aan het trimsetje Philips 800NTX wat ik vroeger op mijn werk had!

IN ieder geval dank voor het meedenken,
Mvg,
Desmond

Reageer op dit bericht

269 keer gelezen

Dag Desmond,

Ik heb geen tooltje om aan de spoelkern te draaien, het is er een met een opstaand randje ipv een gleufje, ik weet dat deze snel afbreken als je niet erg voorzichtig bent.
Mogelijk is het kerntje gebroken ?, want de frequentie is nu te hoog.

Ik ga een gleufje in een passend penseeltje maken, bij gebrek aan het trimsetje Philips 800NTX wat ik vroeger op mijn werk had!

Ik wil je niet ontmoedigen, maar je maakt waarschijnlijk meer stuk dan wat er nu kapot is.

Het schema:

[image]

Dit is de totale radio, in jouw geval gaat het over het oscillatordeel:

[image]

Wat doet de oscillator op midden en wat op langegolf? Kloppen beide frequenties niet?

De schakelaar voor het golfbereik kan best erg slecht zijn, heb je deze schoongemaakt (niet ingespoten, maar echt schoongemaakt)? Ik heb al menig groen geoxideerd gevalletje gehad en met (meer) spray wordt het niet beter.

C4 en C5 kunnen best slecht zijn, zeker bij temperatuurwisselingen. Ik weet niet of je over een busje vriesspray beschikt, maar daar heb ik al best veel fouten mee opgespoord (in combinatie met een föhn en om het precies te kunnen verwarmen: een soldeerbout.

Nou ja, je moet het natuurlijk zelf weten, maar een spoel waar niet aan gedraaid is verloopt niet spontaan.

Succes!

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

295 keer gelezen

Goedenavond Leo,

het spoelkerntje is er uit, en is goed!
Ik ben met je eens dat een spoeltje normaliter niet zal verlopen!

Het door jou omcirkelde deel van het schema is niet de oscillator maar het HF deel.
Maar uiteraard kan daar ook iets fout zijn
De afwijking is zowel op MW als LW, zenders zitten te hoog op de schaal, BBC radio 4 op 220 Khz ipv 198 Khz
Bandschakelaartje is ohms gemeten goed, maar ik zal het reinigen met Isopropanol
Ik heb ijsspray gebruikt, als ik een beetje in het oscillator spoelhuisje spuit dan stopt de oscillator

Bedankt voor het meedenken
Desmond

Reageer op dit bericht

267 keer gelezen

Als je op de schaal boven de aangegeven frequentie moet afstemmen is de frequentie juist te laag volgens mij.

De parallel C vd afstem C bepaalt natuurlijk ook de osc freq.

Reageer op dit bericht

257 keer gelezen

Hallo Ruud,
ook bedankt voor je reactie!

maar het is toch de osc. freq. min de MF die bepaalt waar je op uitkomt met de HF afstemming?
Of maak ik een denkfout?

Reageer op dit bericht

253 keer gelezen

Ha Ruud,

natuurlijk je hebt helemaal gelijk!
Gek hoe ik er van overtuigd was dat de oscillator juist op een te h oge frequentie werkt, als ik eenmaal op een verkeerd spoor zit , dan blijf ik daar in ronddolen!

Bedankt voor je correctie,
met vriendelijke groet,
Desmond
