Zelfbouw MG afstemmer: wie heeft informatie?

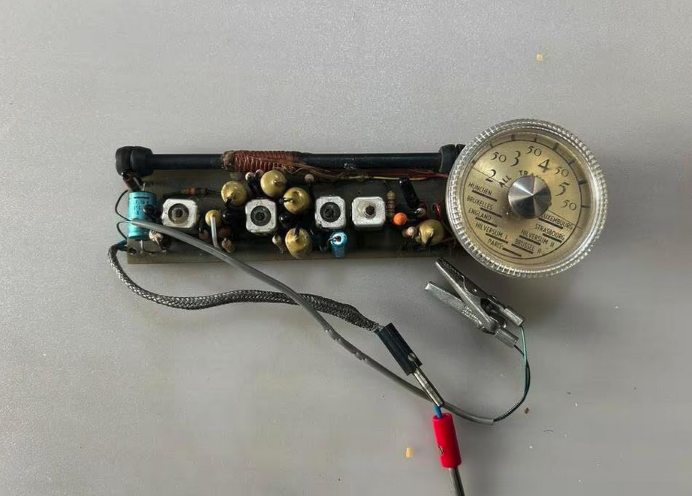

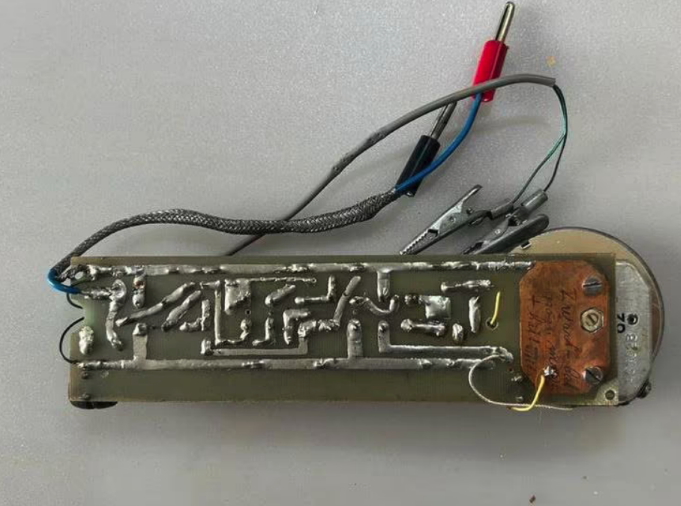

Ik heb een printje met een MG afstemmer verkregen. Deze is uitgerust met 3 transistoren, en de uitgang is direct achter de detectie diode. De afstemmer is in werkende staat.

Is dit een ontwerp, dat ooit ergens gepubliceerd is geweest? Of is deze opzet geheel zelf bedacht? Wie heeft er eventueel nadere info?

Piet

[image]
[image]

Reageer op dit bericht

123 keer gelezen

Nog nooit zoiets gezien. Wel grappig ding.
Het ziet er uit als onderdeeltjes uit een Kajak, Philips L1X75T, handig op een printje gemonteerd.
http://www.hupse.eu/radio/frameset.htm?Philips_L1X75T.htm&ContentFrame
Jouw schaaltje is alvast gelijk aan de Kajak, wat de onderdelen plaatst naar eind jaren vijftig.
Volgens John had de Kajak geen gedrukte bedrading dus daarom misschien “herbouw” op een eigen stukje print.

Reageer op dit bericht

85 keer gelezen

Lijkt mij inderdaad het HF/MF deel van de Kajak.

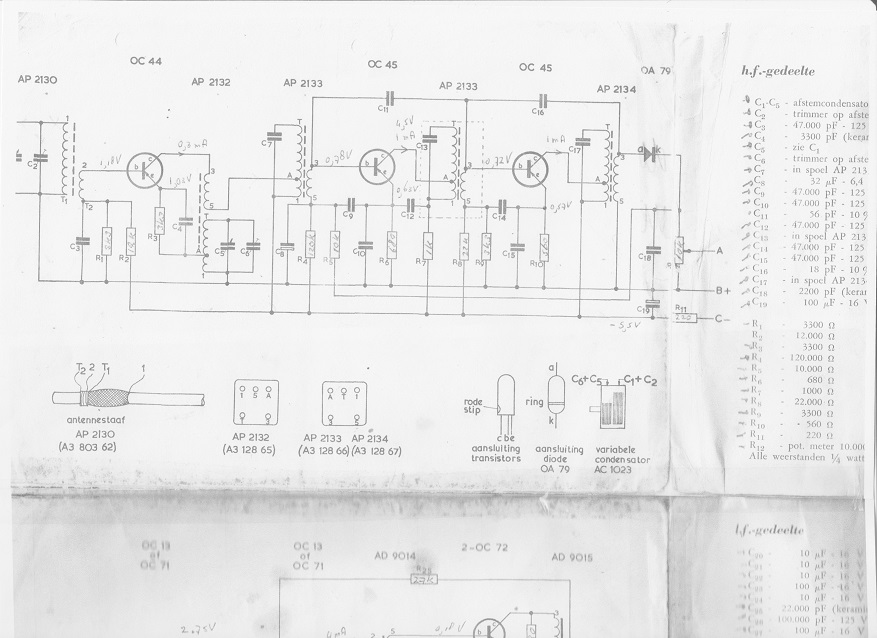

Onderstaand het schema.
[image]

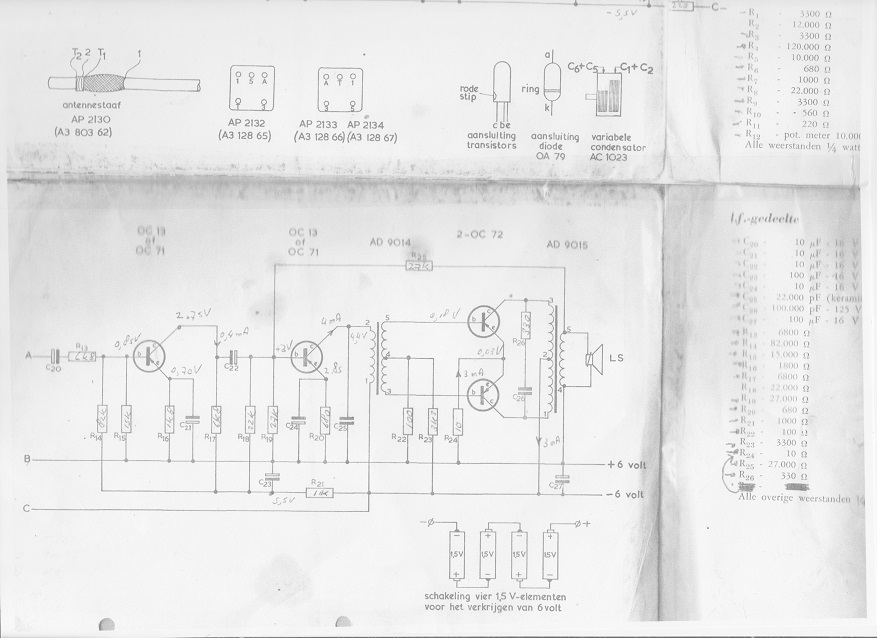

Als je hem compleet wilt maken is hieronder het LF deel.
[image]

Reageer op dit bericht

78 keer gelezen

Dat lijkt me niet de Kajak, maar net zoals de afstemunit van Gerard, een op de Kajak geïnspireerd kitje. Mogelijk iets van MBLE of een andere componententak van Philips.

Of nouja, het exemplaar van Gerard lijkt een one-off terwijl het schema van jou daadwerkelijk bij een kitje zal horen.

Maar ze hebben in elk geval gezamenlijke roots en zullen op zijn minst grotendeels overeenkomen.

Reageer op dit bericht

50 keer gelezen

Dit lijkt me ook duidelijk een zelfbouwprintje. De ferroceptor, afstemcondensator, afstemschaal zijn dezelfde als die van de Kajak. De oscillatorspoel en MF trafo'tjes zien er ook het zelfde uit. Als we het aantal R's en C's tellen lijkt dat ook aardig te kloppen.
De 5 mosterd C's zijn 47nF. Ook 2 elco's.
Voor mij geen enkele twijfel dat dit een halve Kajak is. Zelf heb ik een hele Kajak op deze manier in de lengte gebouwd.

Reageer op dit bericht

24 keer gelezen

Was dit niet een setje wat in de jaren zestig bij Radioservice Twenthe werd aangeboden.

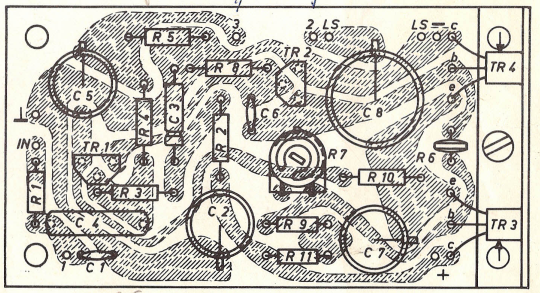

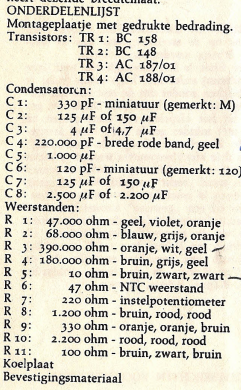

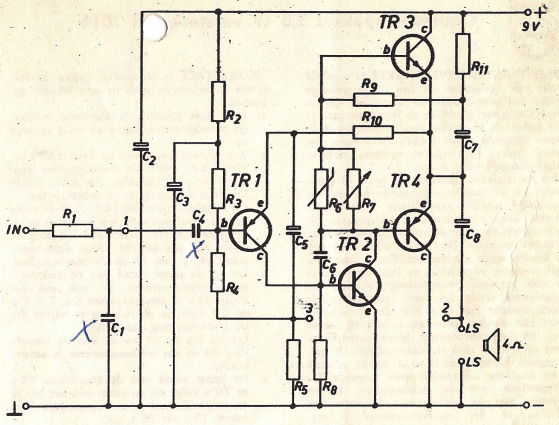

Later publiceerde een lezer nog een versterkertje in R.B wat er bij gebruikt kon worden.
--An3s--

--
Keapje 'n Erres, kinne jo werres.

Reageer op dit bericht

14 keer gelezen

Het lijkt inderdaad heel erg op deze radio. De trafo's en de afstemcondensator hebben dezelfde bouwvorm. En de afstemschaal klopt ook wel. Maar de schakeling is dan wel (mogelijk) zelf op een eigen printje gebouwd.

Piet

Reageer op dit bericht

37 keer gelezen
