Nederlands Transistorforum - Schema Philips 19RB344 staat in de Schematheek

Schema Philips 19RB344 staat in de Schematheek (reply)

Forumbeheer — Sat, 08 Dec 2012 21:01:10 +0000

Met dank aan Adrie van Dam heb ik dit schema aan de Schematheek toe kunnen voegen.

Paul
Forumbeheer

Philips tafelradio 19 RB 344 (reply)

verbeek — Thu, 06 Dec 2012 09:46:17 +0000

In 1983 kwam de opvolger van deze tafelradio, de D2500.
In Duitsland heette de 19RB344 Philitina S344. Er was ook nog een nog eenvoudiger uitvoering, de Philitina 244. Deze had geen AFC en toonschakelaar.

Een taaie dus, de 19RB344!

Gr. Paul

Philips tafelradio 19 RB 344 (reply)

franc — Thu, 06 Dec 2012 08:46:55 +0000

Hoi Maarten,
idd is dat zo.
Echter op de transistors zie ik een code met P118 onder het typenummer als ik het goed zie.
Dan zou dit toestel van 1981 kunnen zijn met dan een wat ouder IC van eind ,79.

Volgens mij is dit ook de meestgekochte tafelradio ooit.
Je kwam en komt hem vaak tegen op markten en bazaars.
De vraagprijzen stijgen wel bij deze radio's om dat menigeen denkt dat het een lampenradio is.
Die hebben dus nooit een echte gezien.
Dat heb ik kortgeleden meerdere malen meegemaakt dat ze 40 euro vroegen voor dit toestel.
Zou wel de radio van Oma of Opa zijn geweest, ja en dan zitten er lampen in.
En als ik me herinner was de nieuwprijs toch nogal pittig.
Ik dacht iets van 250 gulden.

Groet Frank

Philips tafelradio 19 RB 344 (reply)

Maarten Bakker — Thu, 06 Dec 2012 01:11:48 +0000

Het exemplaar op de foto van Adrie bevat een IC uit 1979 dus dan zouden ze inderdaad vrij lang gemaakt zijn.

Philips tafelradio 19 RB 344 (reply)

Hans PA0H — Wed, 05 Dec 2012 18:53:34 +0000

Ik denk dat alleen het naamplaatje van Philips is.

Groeten, Hans PA0H

Philips tafelradio 19 RB 344 (reply)

avandam — Wed, 05 Dec 2012 17:20:13 +0000

Dag Maarten,

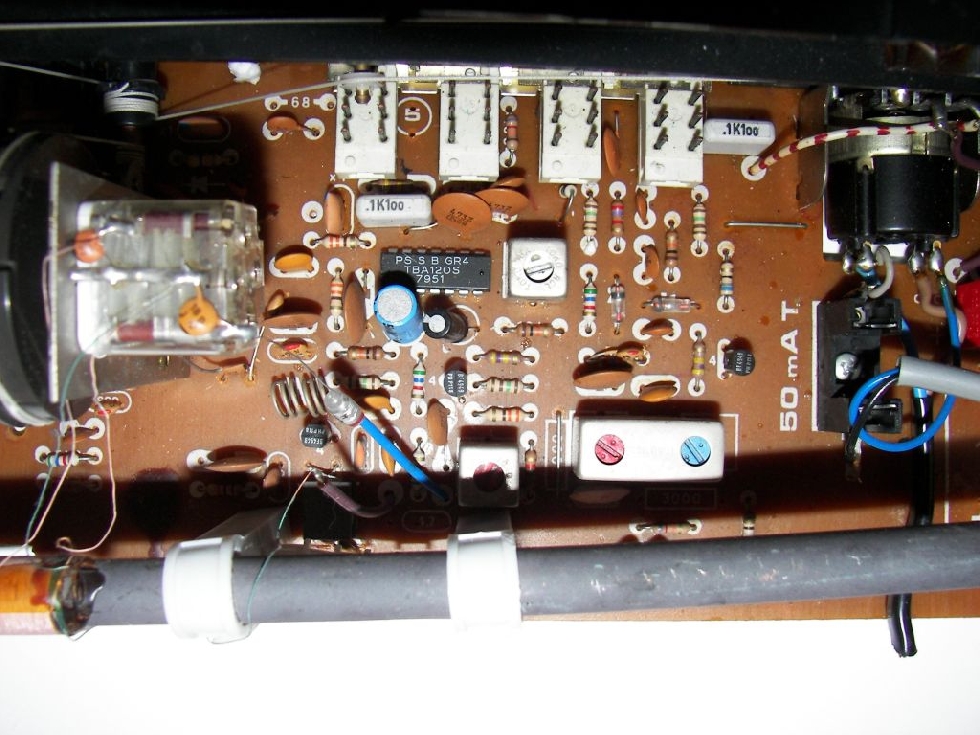

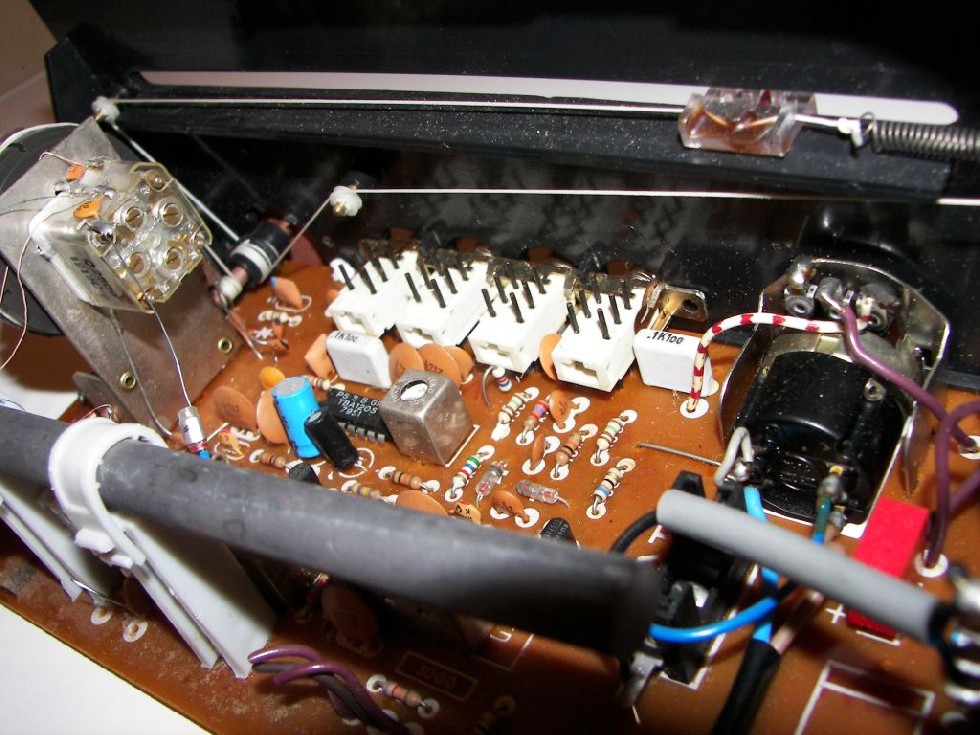

Twee foto`s van het binnenwerk.
De volumereg-aan/uit schakelaar en een paar transistoren zijn van Philips, rest niet (misschien sommige weerstanden?)
Type plaatje heb ik niet, heb alleen nog het chassis.
Doc is verstuurd naar de beheerder voor plaatsing in de schematheek.

Adrie

Philips tafelradio 19 RB 344 - Typeplaatje (reply)

Jan 1 — Wed, 05 Dec 2012 15:39:39 +0000

Ik kan geen tekst meer toevoegen op mijn laatste bericht, daarom dit aparte bericht over het typeplaatje. Het typeplaatje kreeg ik maar niet goed duidelijk gefotografeerd. De tekst erop luidt; Bovenste 2 vakken leeg. Middelste vak; Type 19 RB 344 - 50 Hz - Onderste vak; Nr 4PM. 77360 - 6 W

Philips tafelradio 19 RB 344 (reply)

Jan 1 — Wed, 05 Dec 2012 15:30:16 +0000

Maarten, ik zal wat foto's laten zien van het toestel. Alleen de opname van de binnenkant is wat onscherp. Voor een betere foto zou ik het hele toestel uit elkaar moeten halen.

Philips tafelradio 19 RB 344 (reply)

franc — Wed, 05 Dec 2012 15:04:13 +0000

Hallo,

Die kat is een leuk detail van de printplaten maar ik vraag me af of deze wel op iedere print is afgebeeld.
Dit toestel is naar mijn weten hel lang gemaakt van,74 tot misschien wel beginjaren 80.
Je komt deze heel vaak tegen en mij valt het op dat ze ook duurder worden.
Persoonlijk vind ik het geen bijzondere radio, ook het geluid bekoort mij niet.
Verder wel een interessant onderwerp.

Groet Frank

Philips tafelradio 19 RB 344 (reply)

Maarten Bakker — Wed, 05 Dec 2012 14:14:35 +0000

Beste Adrie,

Ik zou graag de gehele doc ontvangen.

Aan het nummer op de printplaat te zien, is het toestel niet door Philips zelf gefabriceerd. Welke fabrikant zo nummerde weet ik even niet, maar daar moet wel achter te komen zijn. Die kat is een erg leuke 'touch'.

Hebben jij en/of Jan misschien wat meer foto's van het toestel/interieur inclusief typeplaatje?

Philips tafelradio 19 RB 344 (reply)

avandam — Wed, 05 Dec 2012 13:02:32 +0000

Ontwerper van de print moet een kattenliefhebber zijn .....

Als er belangstelling is voor de rest van de doc kan ik het wel scannen.

Adrie

Philips tafelradio 19 RB 344 (reply)

Jan 1 — Wed, 05 Dec 2012 11:00:14 +0000

Inderdaad, het zou best een Italiaanse Plilips kunnen zijn. Met namen op de schaal van; Caltanisetta, Radio Vaticana en Milano 1. Maar ook 2x Wien. Het interieur van het toestel doet ook al internationaal aan. Tokio spoelen, allemaal van die blinkende 6 mm in het kubiek groot zijnde spoelen. Middenfrekwent witte kernen, en oscillatorspoel MG rode kern. De luidspreker is ook al zo'n vreemde eend in de bijt. Ik zag zulke luidsprekers wel eens bij Duitse radio's. Ook de voedingstrafo lijkt wel Japans (Bronzen omhulsel), alsmede enkele Japanse elco's bij de voeding. Misschien zit er nog wel meer vreemd spul in. In die tijd was Philips dus geen warme (Electronica) bakker meer, maar ook een zgn. koude bakker. Hun eigen fabrikaat begon te duur te worden. Het lijkt er inderdaad op dat Philips middels vreemde onderdelen het toestel zo goedkoop mogelijk wilde maken, en dus zoals al vermeld, het toestel heeft uitgerust zonder een of twee schaalverlichtings lampjes.

Philips tafelradio 19 RB 344 (reply)

Maarten Bakker — Wed, 05 Dec 2012 01:00:42 +0000

In tegenstelling tot de vermelding op rm.org, is dit toestel Italiaans. De letters voor het serienummer zullen dit ook wel bevestigen.

Philips tafelradio 19 RB 344 (reply)

franc — Tue, 04 Dec 2012 22:23:43 +0000

Hoi Kris,

Toch zaten er die tijd nog hele luxe of aparte modellen bij met een voortreffelijk geluid.
Ik heb zo een Greatz Canzonetta 303, die werkelijk de sterren van de hemel speelt met 1,5 watt uitgangsvermogen.
En dat al zo'n 25 jaar bij mij.
Speelt echt wel beter dan die zg. cd soundmachines.

Gr. Frank

Philips tafelradio 19 RB 344 (reply)

kris — Tue, 04 Dec 2012 21:19:17 +0000

Beste Jan,
Je moet je realiseren dat deze tafelradio dateert uit een tijdperk dat de hoogdagen van dit soort radio's al lang voorbij waren (halfweg jaren 70) Iedereen was toen aan de HiFi-toren en de grote draagbare (cassette)radio's, de concurrentie was hevig.

Tafelradio's waren toen dus helemaal out en werden per generatie goedkoper. Dan wordt zelfs een schaallampje te duur(er zijn verscheidene van die schaallamploze "eco"modellen geweest). Wat niet betekent dat er geen symphatieke tussen zitten. Eenvoud siert.

groeten

Kris

Philips tafelradio 19 RB 344 (reply)

Jan 1 — Tue, 04 Dec 2012 19:48:52 +0000

Bedankt Johan. Alle beetjes helpen. Toch vind ik het een rare schuiver van Philips, dat ze die donkere schaal van dit toestel geen schaalverlichting meegegeven hebben. Ik twijfel eraan of ik er eventueel lampjes achter de zenderschaal ga monteren. Het toestel is dan niet meer origineel. Ook weer een must die leeft onder veel verzamelaars, zoals ik.

Philips tafelradio 19 RB 344 (reply)

johan van wijngaarden — Tue, 04 Dec 2012 18:45:42 +0000

hier staat in ieder geval wat info

http://www.radiomuseum.org/r/philips_19rb344_19_rb_344.html

mvg johan van wijngaarden

Philips tafelradio 19 RB 344 (reply)

Jan 1 — Tue, 04 Dec 2012 16:12:56 +0000

Bedankt Jac.

Philips tafelradio 19RB344 - schema (reply)

Jac Janssen — Tue, 04 Dec 2012 13:21:17 +0000

(Alleen) het schema is via de NVHR-site te vinden.

Jac

Philips tafelradio 19 RB 344

Jan 1 — Tue, 04 Dec 2012 11:17:55 +0000

Op de rommelmarkt kocht ik een Philips tafelradio type; 19 RB 344. Deze radio heeft geen schaalverlichting, maar wel een indicatielampje dat fel rood licht geeft als de radio aanstaat. Ik vind het eigenaardig dat deze radio geen schaalverlichting heeft. De schaal is daardoor wel eens moeilijk afleesbaar. Tijdens de servicebeurt die ik het toestelletje gaf, kon ik buiten het indicatielampje geen lamphouders voor de schaalverlichting ontdekken. Een schema of documentatie heb ik ook al nergens op het web kunnen vinden. Ergens ?
Wie weet meer over dit (overigens mooie) toestelletje ?
