Nederlands Transistorforum - K30 Erres beeldbuis doet raar

K30 Erres beeldbuis doet raar (reply)

RenéDaemen — Tue, 09 Jun 2020 11:22:58 +0000

Helaas kan ik je niet aan helpen
Had van een kt3 maar gaat niet werken op een k30
Tv
Mvg René

K30 Erres beeldbuis doet raar (reply)

label321 — Mon, 08 Jun 2020 19:44:48 +0000

Dag René,

Had u nog onderdelen van een k30 liggen waaronder beeldbuis print.

Van Erres groot model en of Aristona slag kleiner k30.

Veder moest u nog een foto van het beeldbuis print ?

Ik had al foto's geplaatst maar ik begreep dat u de achterzijde ook nog wilde.

Ik hoop dat u en of iemand die u kent iets kan betekenen.

Graag hoor ik van u.

Mvg.

K30 Erres beeldbuis doet raar (reply)

Rob Krabbendam — Sat, 30 May 2020 13:00:42 +0000

Op de foto's die je hieronder geplaatst hebt zit die condensator rechts in ieder geval: C583.

Groet,
Rob

K30 Erres beeldbuis doet raar (reply)

RenéDaemen — Tue, 26 May 2020 15:38:14 +0000

Nee chinees
Beetje vlug getikt op het kleine schermpje
Grote vingers.

K30 Erres beeldbuis doet raar (reply)

Oldtimer — Tue, 26 May 2020 13:26:48 +0000

Vaak zit twee draden sie naar lijntrafo lopen wn op se aparte spoelstaan vooe glowidraad beeldbuis

Afrikaans?

Willem

K30 Erres beeldbuis doet raar (reply)

Peter1952 — Tue, 26 May 2020 08:55:57 +0000

René, kan ik hier niet zien hoe het aangesloten zit. Maar je weet zelf hoe het meestal gaat met slopen: Zo van knip knip knip en je krijgt een printje waar alleen nog stompjes draad aan zitten. Vandaar mijn suggestie en zoveel draden zitten niet aan dat printje.

Groeten,
Peter

K30 Erres beeldbuis doet raar (reply)

RenéDaemen — Tue, 26 May 2020 07:53:43 +0000

Peter bij dit toestel
Zitten wel met connectoren.
Misschien bij de goedkope toestellen alles gesoldeert
Kijk maar eens bij marcels tv museum index k30
Kniptang erin zetten doe ik al niet
De topic starter wil dat wel doen maar niet nodig.
Hij zal dan roch op zoek moeten gaamn voor print .
Ik heb hem hier niet alleen nog kt3 waar de kast in puin lag
Speelde nog wel.

K30 Erres beeldbuis doet raar (reply)

Peter1952 — Tue, 26 May 2020 07:35:51 +0000

Als je het printje wil overzetten, de nieuwe kale print op de beeldbuis prikken en vervolgens draad voor draad overzetten van de oude naar de nieuwe print. Doordat de print al op de beeldbuis zit heb je houvast. De gaatjes op de nieuwe print waar de draadjes in komen eerst volledig vrij maken van soldeer zodat je de draadjes er zo in kan prikken.

Niet altijd zit alles op connectors.
Bij de productie van de t.v. maakt de beeldbuisprint deel uit van de hoofdprint. Na het maken van de onderlinge verbindingen en de eindsamenstelling worden de printen gescheiden. Eigenlijk geen reden connectors te gebruiken.

Maak desnoods van te voren detailfoto’s van de aansluitingen.

Draden doorknippen en het vervolgens weer aan elkaar lassen is mijn ogen gewoon prutswerk.

Ik zie op de foto’s dat rondom de aansluiting waar de focusseer spanning op zit, een hoop vuil zit. Dit kan overslag geven. Misschien komen daar de herderheidswisselingen wel vandaan doordat dit toch indirect aan de hoogspanning zit. Maak dit bij de nieuwe print goed schoon met alcohol. Zorg ook dat de omgeving van de hoogspanningstrafo brandschoon is. Dit kan al een hoop narigheid schelen.

Groeten,
Peter

K30 Erres beeldbuis doet raar (reply)

RenéDaemen — Tue, 26 May 2020 06:38:09 +0000

Hallo
Kijk even waar de kabeltjes naar toe lopen vastbzit opmde hoofd print stekkertjes
Die printjes warennuit wisselbaar bij service men ging niet solderen bij klanten in huis
Vaak zit twee draden sie naar lijntrafo lopen wn op se aparte spoelstaan vooe glowidraad beeldbuis
Dan zal wen flatcable naar denhoofdpeint gaan met een connector..
Knippen is niet nodig
Misschien de focus kabel los solderen.
Anders even op het net zoeken naar service doc philips k30
In jou geval kun je de print eraf nemen en omdraaien voor foto.
Maar knippen is niet nodig.
Grt René

K30 Erres beeldbuis doet raar (reply)

label321 — Tue, 26 May 2020 06:10:18 +0000

Ga ik nog even doen.

Ik zag dat kabels aan het board waren gesoldeerd.

Ik weet niet hoe ik deze eventueel kan overzetten.

Draden doorknippen en dan de draden solderen aan elkaar en dan kousje ?

K30 Erres beeldbuis doet raar (reply)

RenéDaemen — Tue, 26 May 2020 06:00:59 +0000

Hallo,
Haal hem even van de voet af
En draai eens om
Maak dan een foto
Ps foto kan je ook direct naar hier laden hof je niet op een aparte site te zetten
Welke beeldbuis zit er in type.
Staat op de buis een plakker.
Mvg René

K30 Erres beeldbuis doet raar (reply)

label321 — Tue, 26 May 2020 03:05:47 +0000

Dag René,

Heb even foto's gemaakt van de gebroken beeldbuis print.

Zie link:

https://imgur.com/w1U2LJW

https://imgur.com/a/ThZEbC6

https://imgur.com/dM7jYLc

Mvg.

K30 Erres beeldbuis doet raar (reply)

kris — Mon, 25 May 2020 10:26:04 +0000

probleem met die laatjes zijn de weerstandslatjes zelf.

Dat is dat bruine perinax "lattenbodempje" met zwarte koolstrepen erop.

De koolbanen zijn ok, maar het zilver waarmee de verbindingen naar de buitenwereld gemaakt wordt gaat oxideren en maakt het geheel instabiel.

Philips leverde die latjes gedurende lange tijd apart. dan moest je niet gans de schuif vervangen. Maar das intussen al 30 jaar geleden.

Oplossing nu is het zilver opnieuw aanbrengen. (met geleidende zilververf) werkt prima.

K30 Erres beeldbuis doet raar (reply)

label321 — Mon, 25 May 2020 10:23:38 +0000

Ik waardeer uw bericht.

Alleen daar houd mijn kennis op.

Ga liever niet zelf klooien.

K30 Erres beeldbuis doet raar (reply)

label321 — Mon, 25 May 2020 10:17:56 +0000

Dag René,

Ja dat heb ik gedaan met een tandenborstel en alcohol.

Alleen volgens Maurice moet het ingevet worden.

Veder heb ik nog een beirhct van het kleine broertje gestuurd.

Omdat die print gebroken is.

En kan dat laadje in het grotere model geplaatst worden?

Hoor het graag.

K30 Erres beeldbuis doet raar (reply)

RenéDaemen — Mon, 25 May 2020 10:11:36 +0000

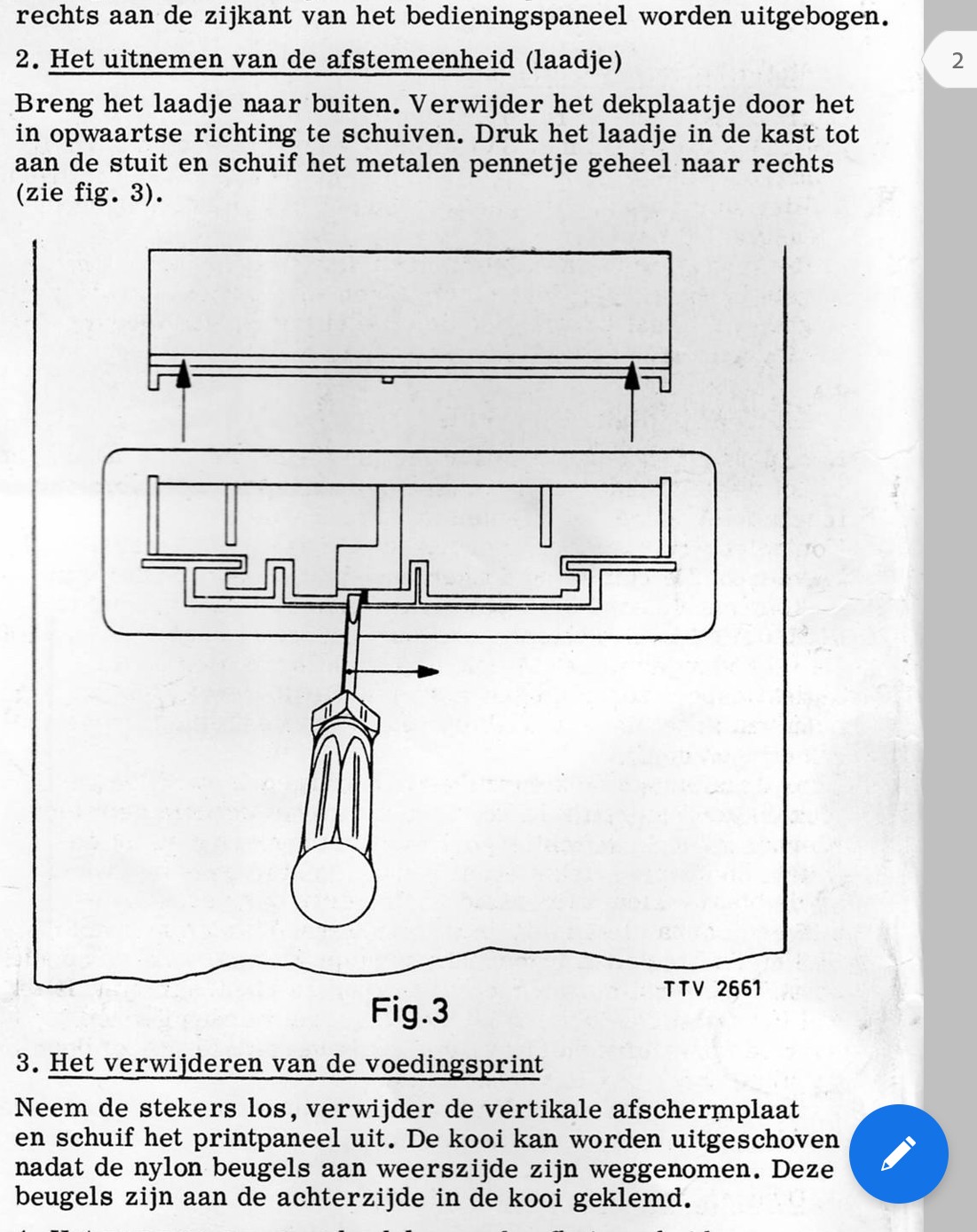

Het laatje is uitneembaar
Klepje omhoog schuiven van het laadje
Schroeven draaier eronder iets naar rechts en je kan hem zo uit nemen
Stekkertjes los en uit elkaar nemen.
Laadje baantjes reinigen met een wattestokje en tuner 600.
In elkaar zetten plaatsen met stekkertjes erop
Kan dat hij blijft werken schema is van de k9 maar zal niet veel verschillen

Succes
René

K30 Erres beeldbuis doet raar (reply)

Maurice — Mon, 25 May 2020 09:55:02 +0000

Dat is algemeen bekend.

Doordat nu gortdroog is krijg je
dit verschijnsel.

Je kunt proberen het messing schroef
gedeelte weer in te vetten.
Soms helpt dat.

Punt is de verplaatsing van schuif
gedeelte.

Ga daar maar eens op puzzelen.
Kijken!! Hoe werkt en daar oplossingen
in zoeken.

Andere bakje. Succes ze hebben
dezelfde fouten.

K30 Erres beeldbuis doet raar (reply)

label321 — Mon, 25 May 2020 09:29:45 +0000

Dag René,

Hier een link: http://www.marcelstvmuseum.com/aristona%2056ks1050%20totaal.html

Laatste foto is de beeldbuis print.

Is wel van internet maar exact mijn toestel.

Type/chassis - Aristona 56KS1050/03Z.

Hoop dat u iets kan betekenen.

Mvg.

K30 Erres beeldbuis doet raar (reply)

label321 — Mon, 25 May 2020 06:25:05 +0000

Ik heb met een tandenborstel en alcohol schoongemaakt.

En af en toe gaat die storen en ruisen en dan moet je weer bijstellen.

Best wel vervelend omdat het heel gevoelig is.

En als je het bakje weer terug drukt ben je terug bij af.

K30 Erres beeldbuis doet raar (reply)

Maurice — Mon, 25 May 2020 06:06:09 +0000

Nee helaas, dat afstembakje is en blijft een probleem.
Niet te veel aan draaien.

Die bakjes werden ook destijds al geregeld vervangen omdat men er te veel aan rommelde.
