mg zender (reply)

ffeilers — Thu, 28 Jan 2021 17:28:55 +0000

alles is gemonteerd en gesoldeerd, de zender werkt prima
iedereen bedankt voor het meedenken en reacties
mvg
Frans

mg zender (reply)

Oldtimer — Wed, 27 Jan 2021 22:39:47 +0000

Ik denk dat er twee isolatielakkleuren zijn gebruikt om duidelijk de twee verschillende spoelen aan te geven. Dat is handig bij het aansluiten op de print, je kunt nu, zonder foto, duidelijk zien in welke stand de ringkern moet staan.

Willem

mg zender (reply)

ffeilers — Wed, 27 Jan 2021 21:06:42 +0000

ik begrijp ook niet goed het kleurverschil van de 2 windingen. Dat is niet alleen zo bij het pakket wat ik heb gekregen maar ook op de 2 afbeeldingen die ik heb geplaatst van de zenders die reeds zijn gesoldeerd. Je zou toch verwachten dat bij de productie dan in ieder geval het zelfde materiaal gebruikt zou zijn.

mg zender (reply)

Oldtimer — Wed, 27 Jan 2021 21:03:04 +0000

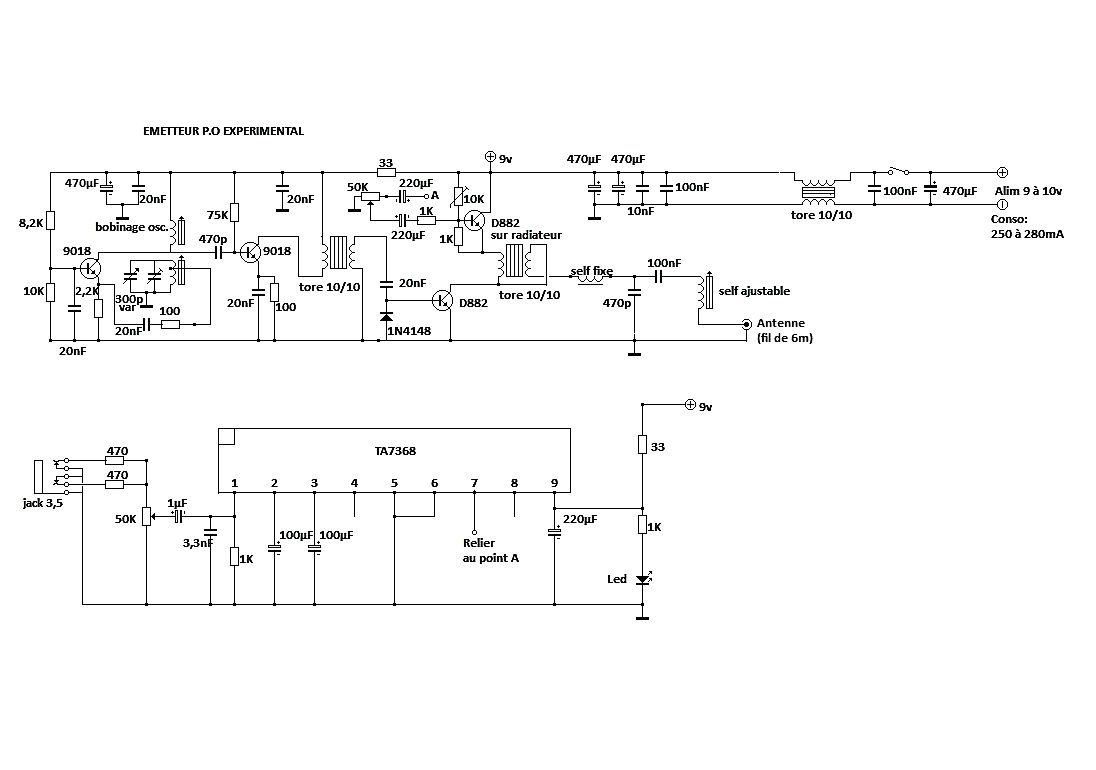

Er staat wel netjes 10T aan beide kanten bij, dus 10 windingen op beide wikkelingen.

Tja, maar als je de windingen op de ringkern telt zijn het 2x 11 windingen...

Willem

mg zender (reply)

ffeilers — Wed, 27 Jan 2021 20:59:20 +0000

dank voor je interesse en melding maarten !!
mvg Frans

mg zender (reply)

Maarten Bakker — Wed, 27 Jan 2021 20:38:40 +0000

Kennelijk was dat het symbool dat ze hadden. Er staat wel netjes 10T aan beide kanten bij, dus 10 windingen op beide wikkelingen.

mg zender (reply)

ffeilers — Wed, 27 Jan 2021 19:15:45 +0000

Hoi Leo, geen grapje: je weet denk ik nog dat mijn zoon in Amsterdam woont, getrouwd met een chinese, dus voor de handleiding kan ik altijd een beroep op haar doen.
groet Frans

mg zender (reply)

Leo Snoeren — Wed, 27 Jan 2021 19:07:07 +0000

Dat zal je de Chinees moeten vragen die het getekend heeft....... Misschien voor een andere versie of zo, geen idee....

mg zender (reply)

ffeilers — Wed, 27 Jan 2021 18:44:05 +0000

Hoi Leo, bedankt voor je reactie.
Waarom is dan de layout op de print verschillend (3 windingen versus 1 winding) ? (dat is toch eigenlijk niet logisch?

mg zender (reply)

Leo Snoeren — Wed, 27 Jan 2021 18:16:46 +0000

Frans,

Het maakt niets uit. Beide kanten hebben 10 windingen, alleen is de isolatie anders van kleur.

Succes!

mg zender (reply)

ffeilers — Wed, 27 Jan 2021 17:59:57 +0000

Twee afbeeldingen van de zelfde print. (zie cirkels en kleur van de spoelen)
De spoel is op de printen niet het zelfde geplaatst.
Mijn chinees is ook niet goed (handleiding).
Wat is nu de juiste montage?
mvg Frans

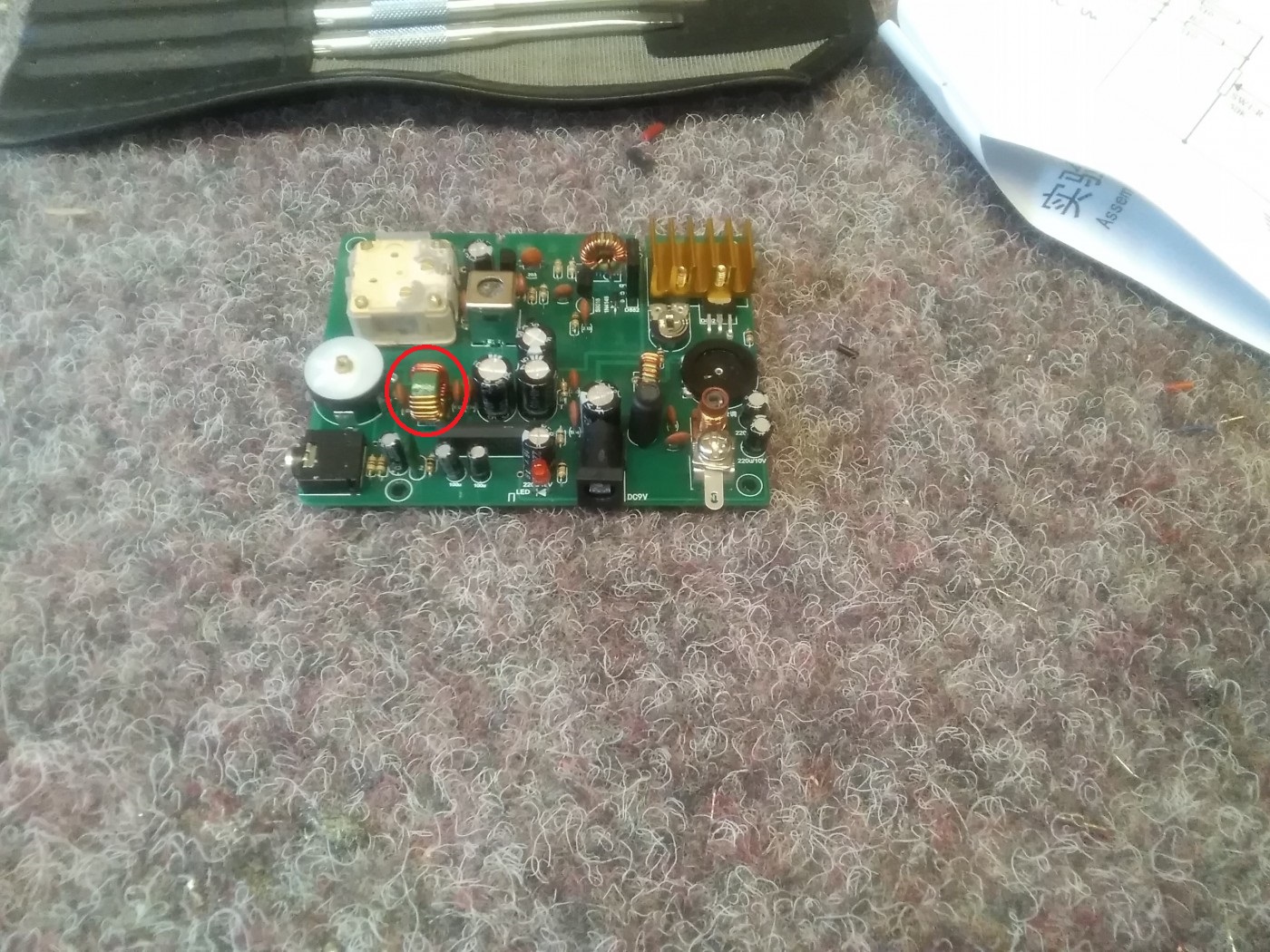

(van cheops)

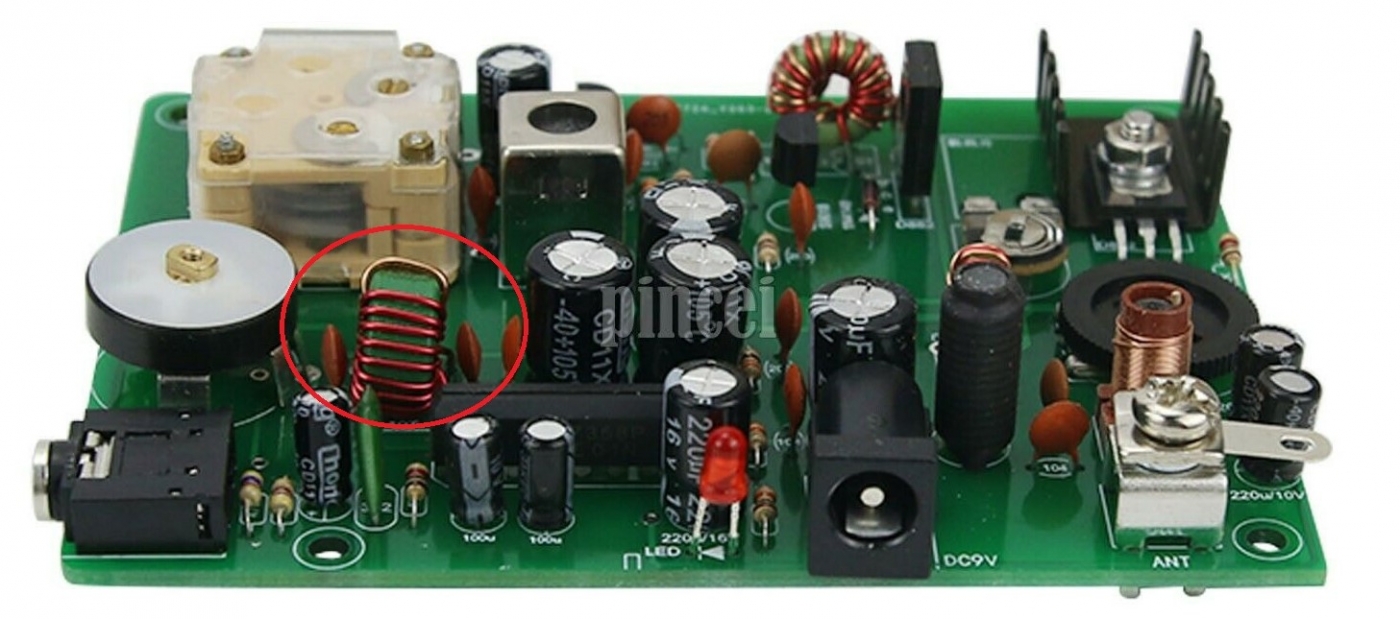

(van aliexpress)

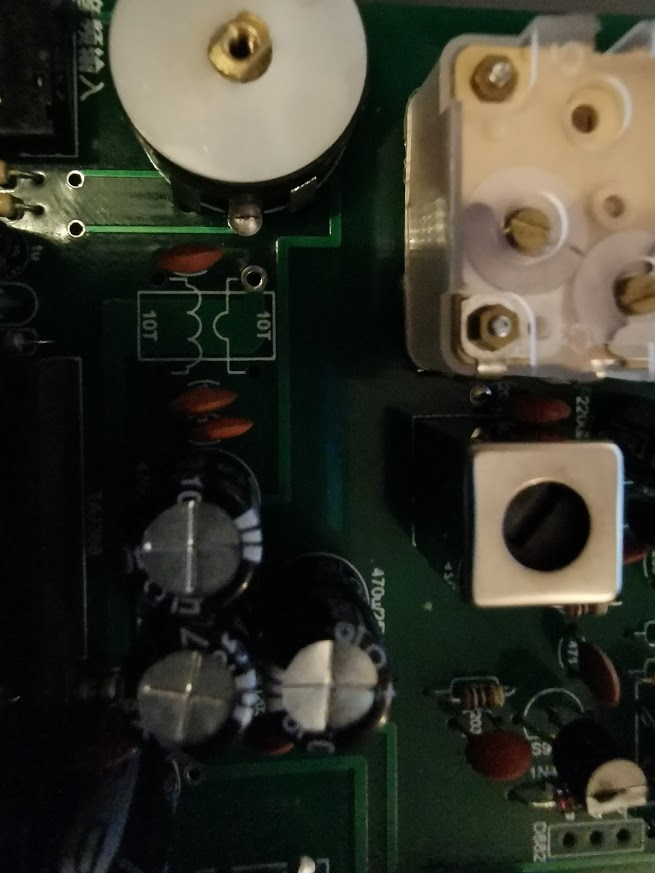

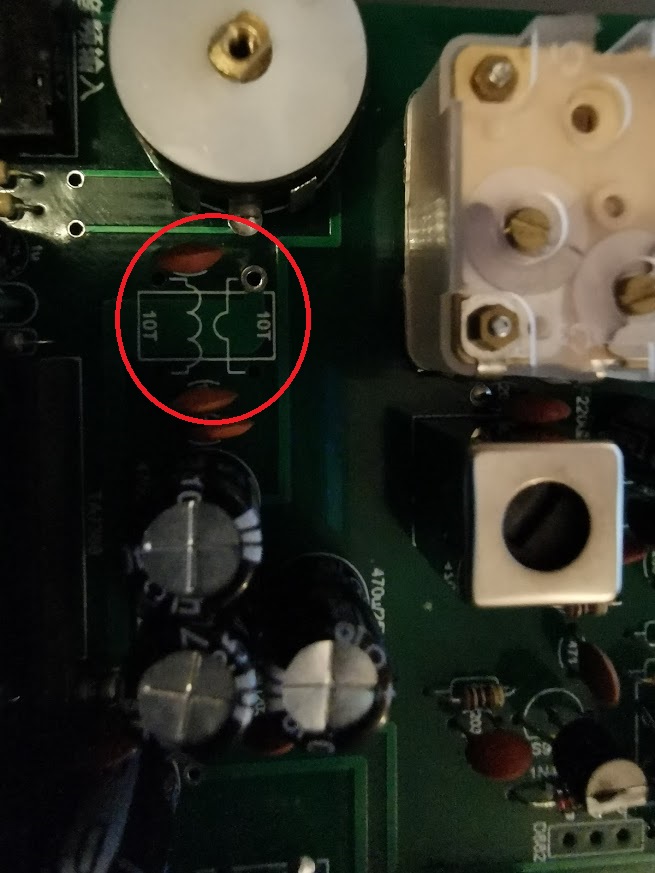

plaats van de spoel op de print

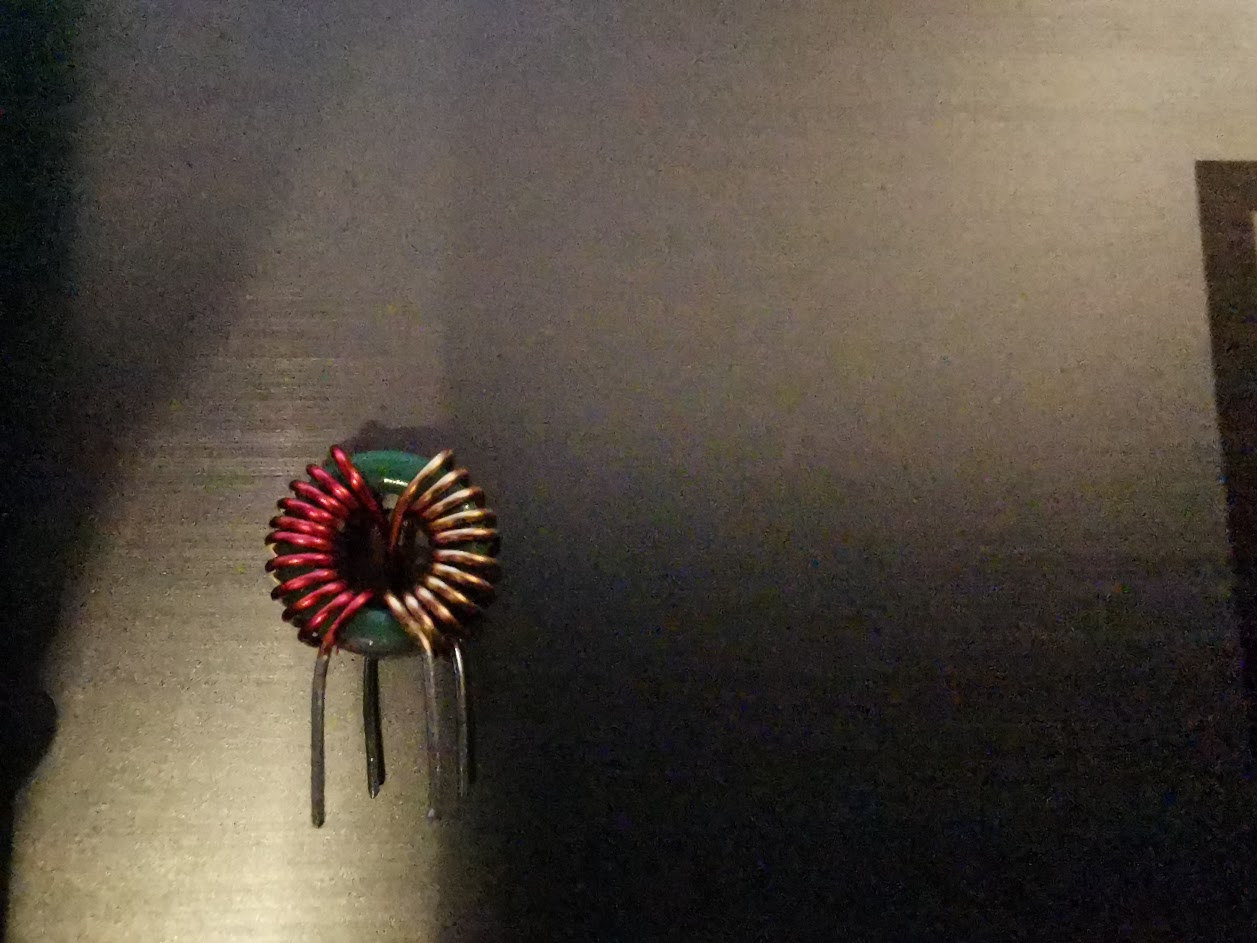

de betreffende spoel (2 verschillende waardes)

mg zender (reply)

cheops — Wed, 16 Sep 2020 07:03:21 +0000

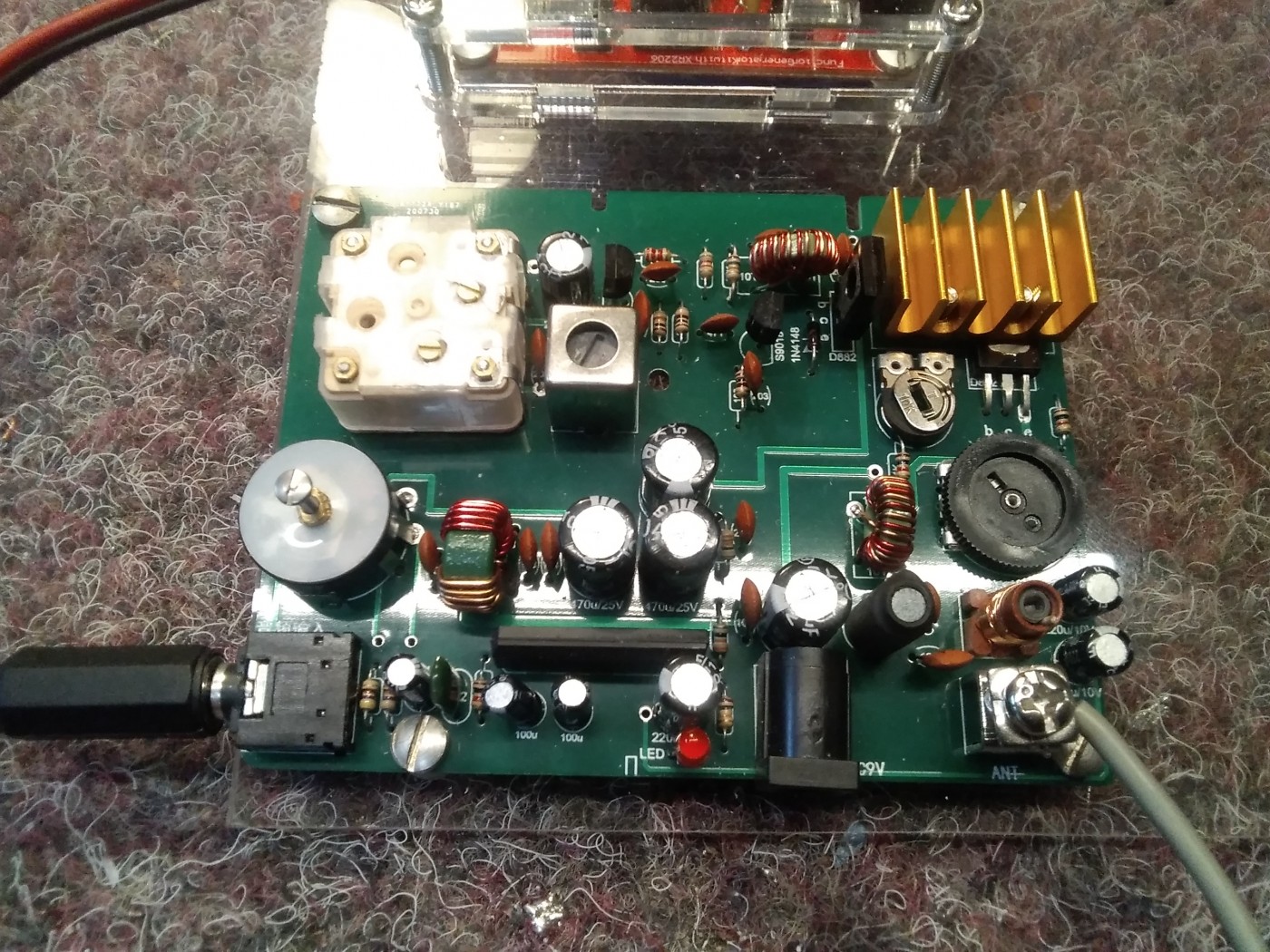

Naast audio pm zit de grootste ring kern
Afstem condensator asje komt onder het printje uit
Duim wieltjes waren er niet bij,
R 15 afregelen op 50 ma

mg zender (reply)

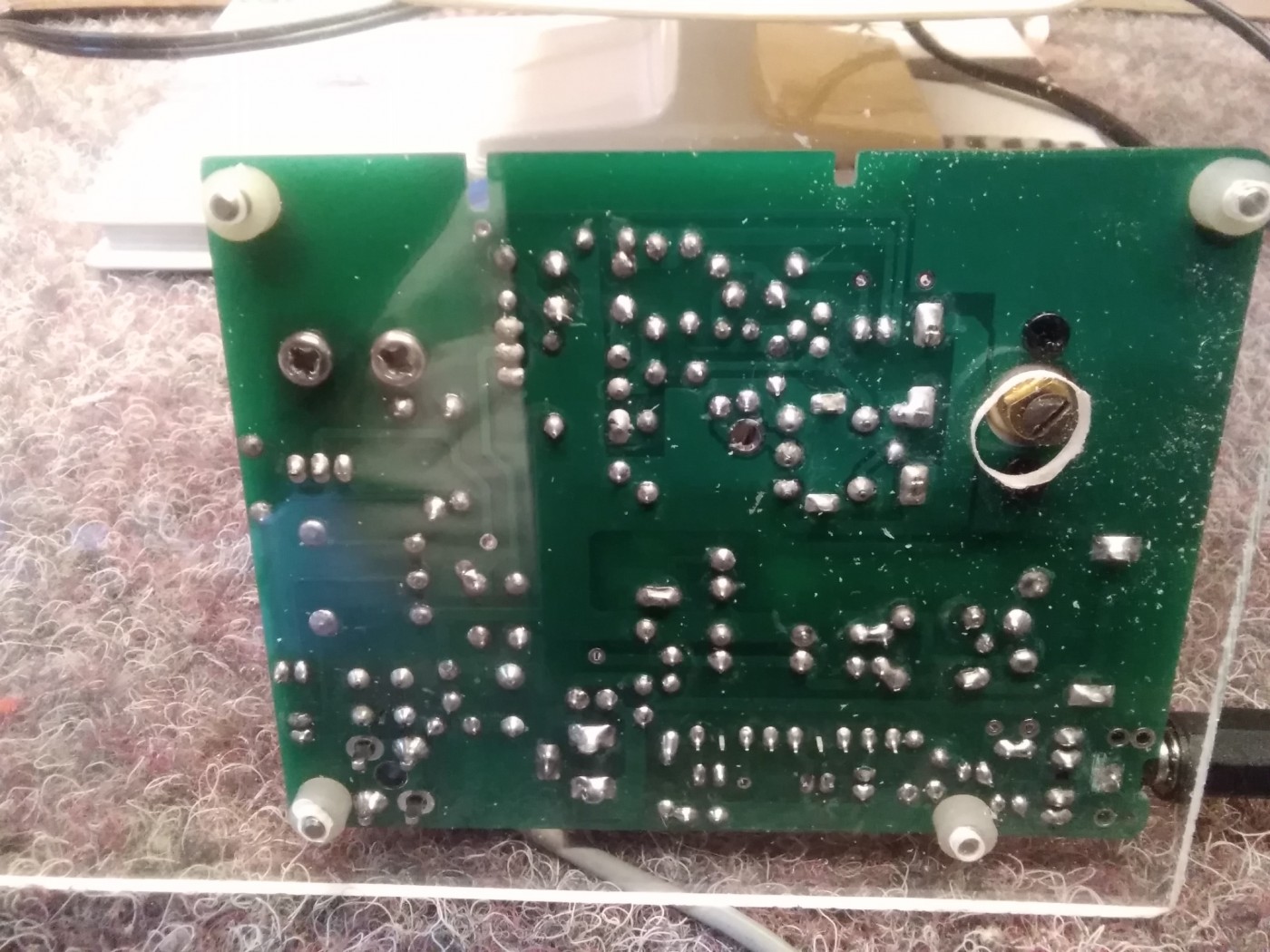

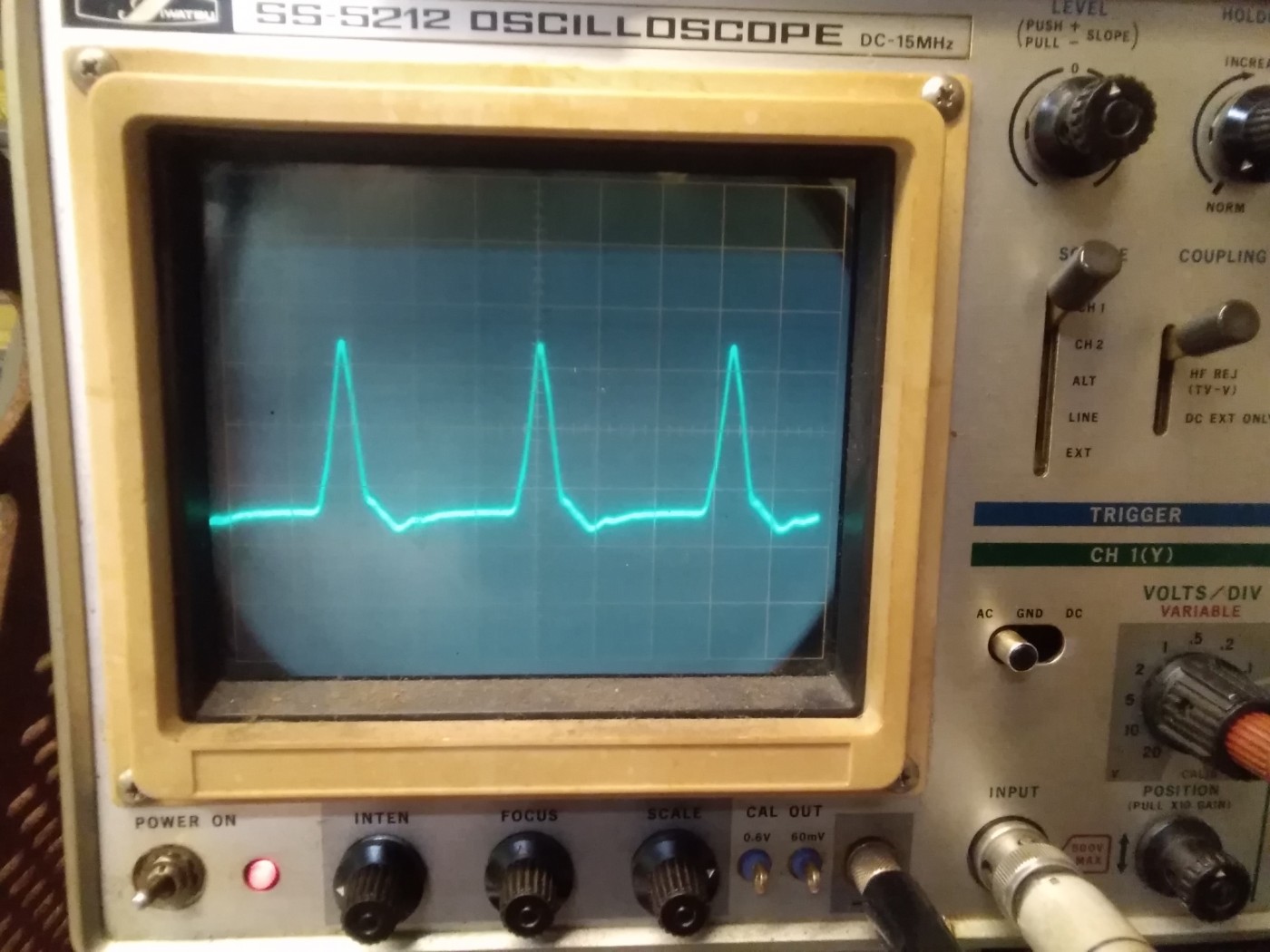

cheops — Wed, 16 Sep 2020 06:46:31 +0000

mg zender (reply)

Gerard in Zeist — Tue, 15 Sep 2020 18:47:13 +0000

We zijn al iets verder

Dat heb je mooi in elkaar gestoken. Ik zit nog naar dat pakje met onderdelen te staren en vraag me af of ik alles op de goeie plek krijg. Kon jij die spoeltjes goed uit elkaar houden?
Heb jij de zender ook nog in een redelijk mooi doosje kunnen verwerken? Als ik naar die print kijk, en naar jouw foto, dan komen de volumepot en de afstemschijf aan verschillende kanten van de print uit. Of je moet de condensator op de printsporenkant monteren. Ook heb ik voor die twee helemaal geen knoppen erbij! Geen afstemcondensatorschroefjes ook. Had jij nog van die duimschijfjes liggen of zo?
Ik ben er nog niet helemaal uit hoe ik het in een kistje wil monteren. Heb jij hem al aan de praat en hoe ziet dat er uit?

mg zender (reply)

Goldline — Thu, 20 Aug 2020 18:11:59 +0000

In de gebruiksaanwijzing geven ze aan dat een draadantenne van 6 meter een 50e golf is van
een 300 meter hele golf.
verwacht hier geen buurtzender van
Draaddikte speelt hier een ondergeschikte rol.

mg zender (reply)

vlieger — Thu, 20 Aug 2020 15:18:14 +0000

Hallo cheops
6m 2.5mm2 betekent 6 meter van 2,5mm2 dat is de zelfde dikte als installatie draad bruin - blauw of geel/groen.
mvg Will

mg zender (reply)

cheops — Thu, 20 Aug 2020 15:13:21 +0000

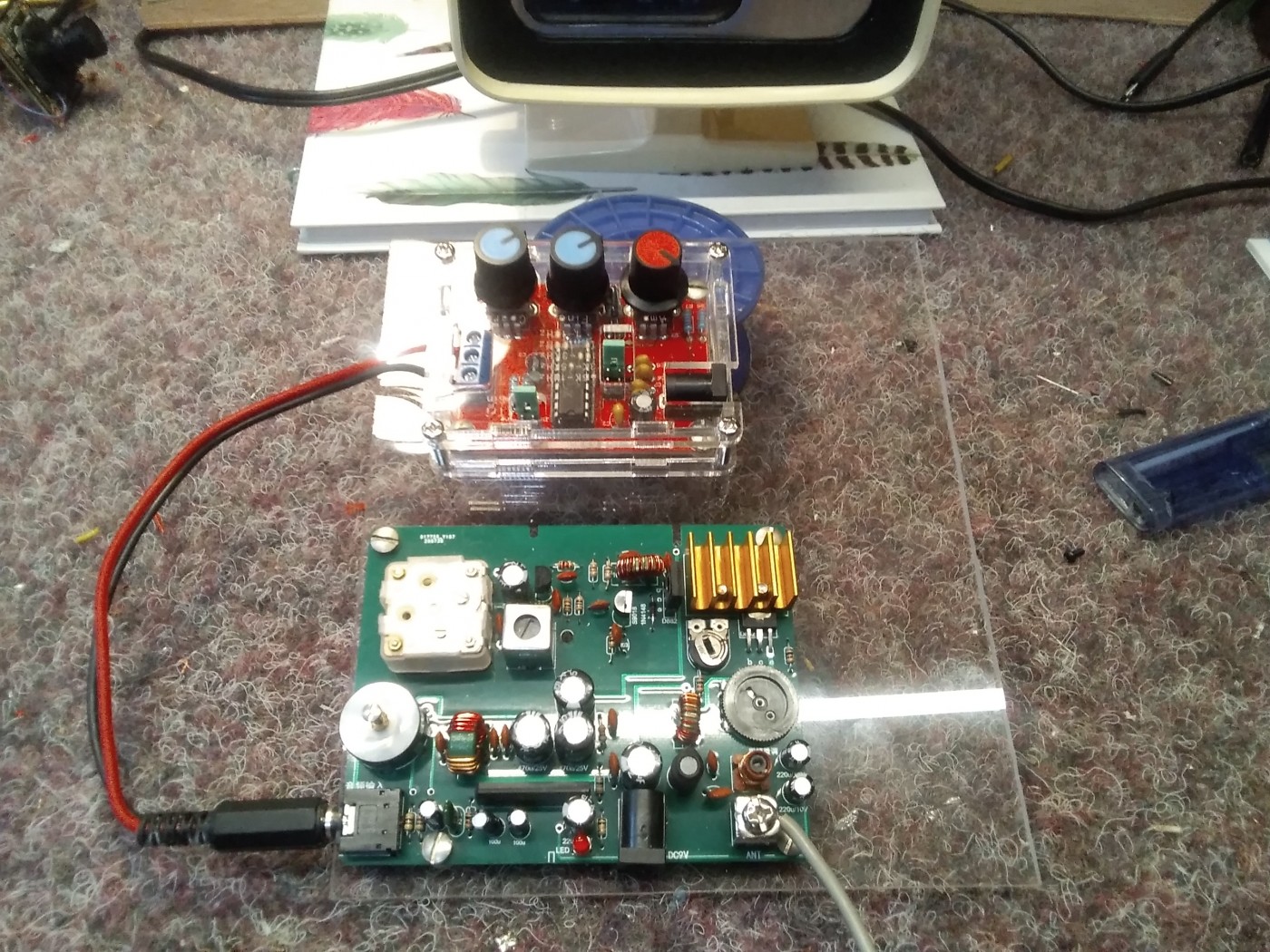

We zijn al iets verder
Nog bedenken welke antenne
Er staan in de hand leiding conect 6 M2.5 mm2
Verbruik is 50 mA 9 v 450 MW
Vermoedelijk stukje van 2,5 meter mm2

mg zender (reply)

Gerard in Zeist — Mon, 17 Aug 2020 13:07:17 +0000

Voor die paar euro zeg ik, meteen bestellen, avondje knutselplezier, doe wat tests en vertel ons hoe goed het ding werkt.

Zelf heb ik niet op de proeven van Cheops gewacht maar meteen zo’n setje besteld.
Is vandaag gearriveerd, dus de fase knutselplezier kan van start.
Er zit een heel uitgebreide handleiding bij, maar die is in het Chinees dus projectje kan jaar vertraging oplopen ivm taalstudie!
Wordt vervolgd!

mg zender (reply)

Gerard in Zeist — Tue, 04 Aug 2020 13:58:52 +0000

Voor die paar euro zeg ik, meteen bestellen, avondje knutselplezier, doe wat tests en vertel ons hoe goed het ding werkt.

In je beginpost schreef je dat je een microfoon erop wilt, dat heeft dit apparaatje niet.

Om de werking van radio's te controleren is de geluidskwaliteit niet echt heel belangrijk, dus zal het al snel voldoen.
Wil je ook een apparaatje om urenlang muziek over je oude radio’s af te spelen, dan is de geluidskwaliteit, brom en frequentievastheid belangrijk. Heel spannend of dit model daaraan voldoet.

mg zender (reply)

cheops — Tue, 04 Aug 2020 07:55:37 +0000

Is dit bruikbaar
aliexpress.com/item/4000796530861.html
