Heel aparte behuizing, ik dacht dat ie in een klein vierkant kastje gebouwd is.

De opbouw is rondom een speciaal ic denk ik.

Leuk dat je ook wat met kleine tv-tjes hebt Armand.

Ja Hans, was begonnen met de aankoop (begin jaren '80) van een Shiljalis TV'tje voor mijn dochter van 10 jaar en was verwonderd over de scherpte van het beeld.

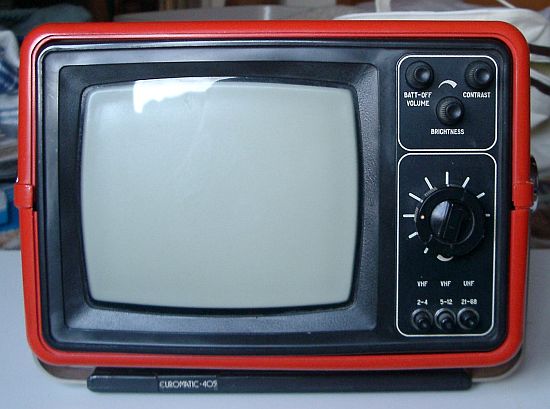

Hier wat foto's van mijn TV'tje.
https://www.radiomuseum.org/r/kauno_402d_1e.html

Sindsdien wel meerdere kleine TV'tjes verzameld van verschillende merken.
Was tijd nu om ze eens allemaal grondig na te kijken.
Inderdaad een speciaal, geprogrammeerd IC in de Velleman patroongenerator : staat iets op van PIC 16F 1825-I/P.

Groeten, Armand

De opbouw is rondom een speciaal ic denk ik.

Leuk dat je ook wat met kleine tv-tjes hebt Armand.

Hans

Kijk wat een leuk kitje dat is.
Ziet er prima uit.

Ja handig, in zakformaat.
Ideaal om het beeld van TV'tjes af te regelen.
Helaas niet meer leverbaar, misschien nog wel ergens oude stock.
https://www.velleman.eu/products/view?id=409940&country=us&lang=nl

Groeten, Armand

Tja portable en dus veel meer rond gesjouwd valt allemaal nog mee.
Tv tjes die lang uit gestaan hebben laat ik altijd eerst een flinke tijd spelen voordat
ik verder ga afregelen.
Zo komt alles beetje uit de winterslaap.

Als controle een video patroongenerator (zwart/wit 12 patronen) aangesloten.
Ooit gekocht als bouwpakketje en vandaag in elkaar gezet.
Het beeld ziet er goed uit : de hoeken onderaan kunnen nog iets beter.
Is nog wel te corrigeren met de magneetjes op het afbuigjuk.
TV'tje vorige week terug in elkaar gezet , zal dan voor een volgende keer zijn.

Groeten, Armand

Dank voor jullie tips.
Het juk zit volledig tegen de beeldbuis.
De voedingsspanning en de andere aangegeven spanningen kloppen volgens schema.
Potmeter R68 dient om de spanning(ca.27V gemeten) in te stellen en gaat van punt 27 naar de dubbele potmeter voor afstemming/fijnafstemming van de VHF/UHF tuners.
(Hier is dat punt 26 doordat de print wat afwijkt van de Russische variant).

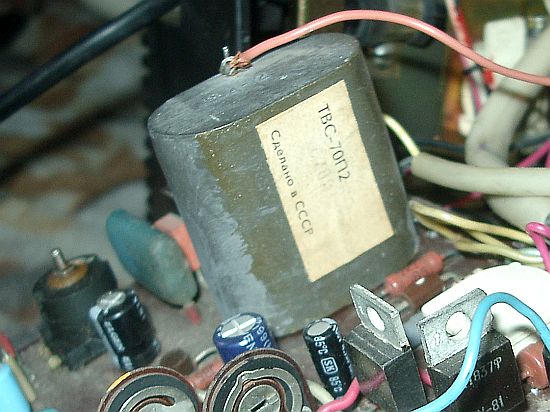

Door de kern van de spoel naar L of R te draaien, verandert de beeldbreedte : iets meer dan een kwartslag was voldoende om het beeld ongeveer 5mm smaller te maken.

Groeten, Armand

Meestal , althans bij Philips op die locatie is het de Horizontale lineariteit.
Bv de 17TX291A spoel S73 in de HV-kooi.

Bekijk eens potmeter R68 , bij ingang punt 27.
Vertaal dat eens wat daar staat.
Lijkt me meer de hoogspanning regeling en dus de breedte.
Daarna weer vertikaal op maat brengen.

Kan ook nog de voedingsspanning zijn.

Bekijk eens potmeter R68 , bij ingang punt 27.
Vertaal dat eens wat daar staat.
Lijkt me meer de hoogspanning regeling en dus de breedte.
Daarna weer vertikaal op maat brengen.

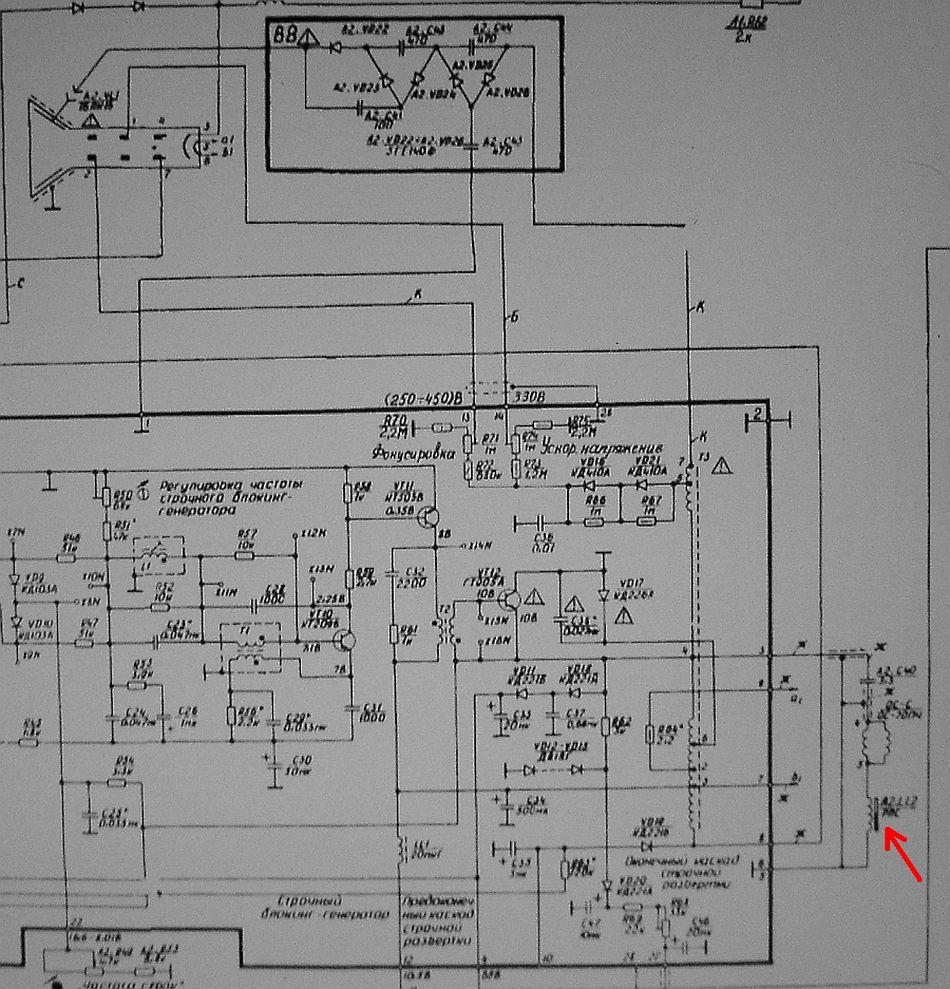

Klopt het dat de beeldbreedte te regelen is met de spoel aangegeven op het schema?
Moet niet veel zijn, een millimeter of 5 is voldoende.

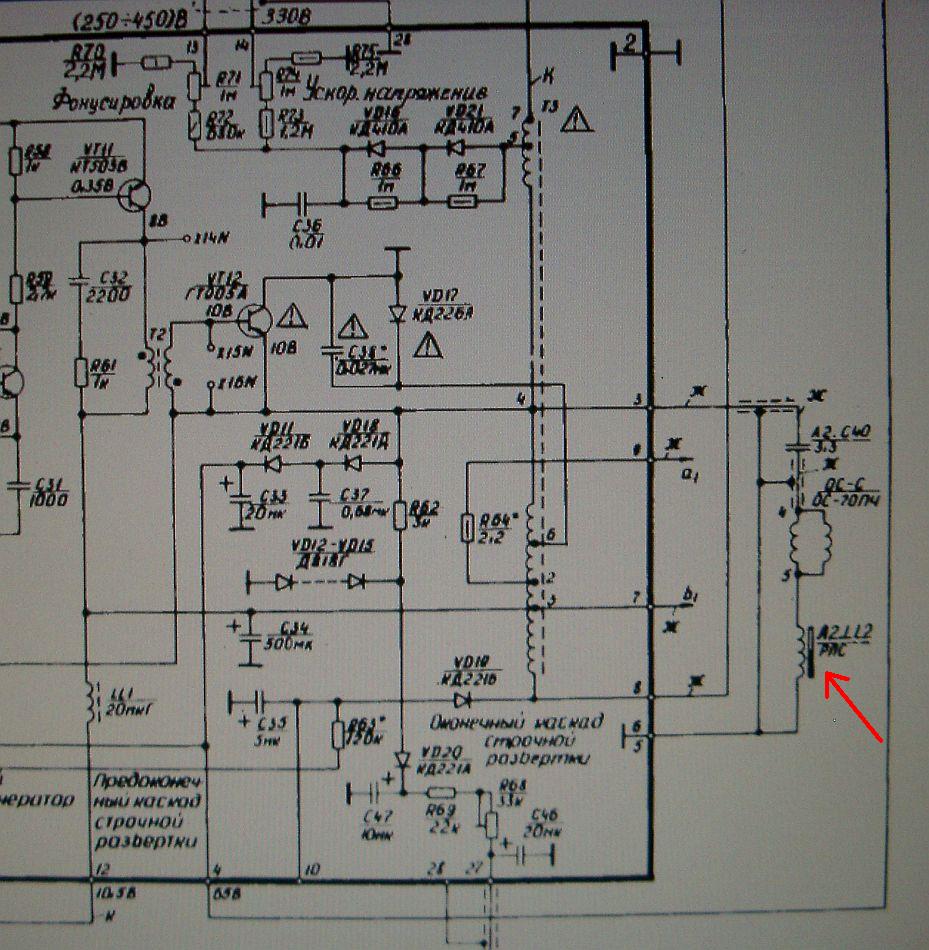

Hier wat duidelijker.

Groeten, Armand
