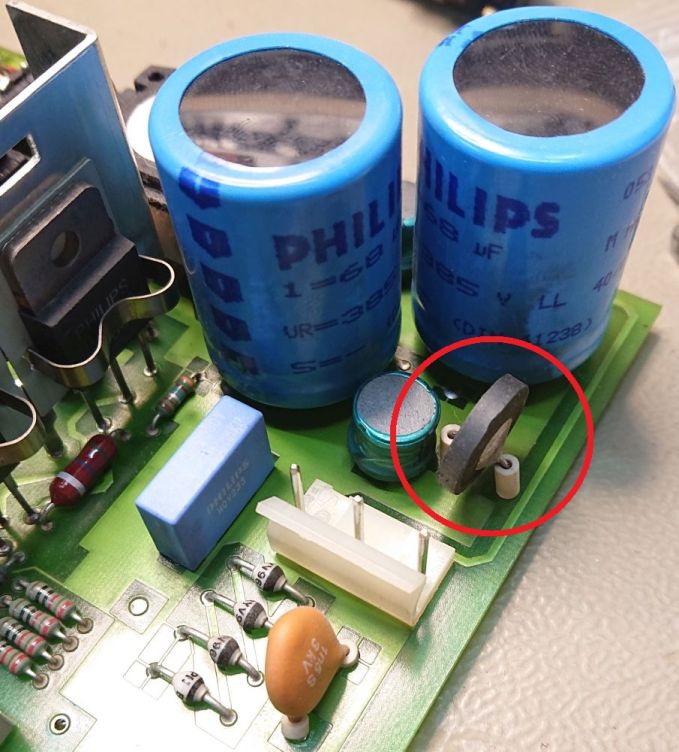

Bedankt, perfecte foto!
De elco´s moet ik nog controleren, maar ik maak me vooral zorgen om de Crawbar schakeling.
Als deze aanspreekt, gaat dan de netzekering eruit of deze weerstand?
Groeten Jard N.

Bekijk de schema's eens en lees de uitleg over de werking, dat is beter dan een verkeerde aanname. Inzicht in schakelingen kan ik je helaas niet toedichten. De crowbar trekt de sturing van de powerfet naar aarde, waardoor de voeding wordt uitgeschakeld.
Bij een volledige sluiting in de FET, of in bijv de brugcel, zal een netzekering het werk moeten doen. Het apparaat gebruikt ca 70 Watt en er is inschakelstroombegrenzing, waardoor de zekering geen grote waarde hoeft te hebben (1,6A). De maximale stroom bij een volle sluiting door de NTC is <= 230/82=2,8A. Door de opwarming neemt de stroom snel toe en zal de zekering toch snel afschakelen.

Het symbool op het schema zegt me niets, omdat die ook bij PTC, NTC en VDR weerstanden gebruikt wordt.

Dat is niet correct, zoek anders eens op IEC symbolen o.i.d.
Voor een nieuwe NTC zoek je op "Inrush current limiters" Er bestaan complete lijsten, waarop je precies kunt vinden wat je nodig hebt.
TDK is een fabrikant die die dingen maakt.
https://product.tdk.com/en/techlibrary/applicationnote/howto_ntc-limiter.html
In de catalogus van 1983 staat de weerstand, met het originele codenummer 2322 644 90004. Het 4822 12 NC is een servicenummer.

Hiermee moet je een vervanger kunnen vinden, het is geen rocket science.

Ik zag het ¨min¨ teken over het hoofd.
Jard N.

Groeten, Armand

Piet

maar ik maak me vooral zorgen om de Crawbar schakeling.
Als deze aanspreekt, gaat dan de netzekering eruit of deze weerstand?
Groeten Jard N.

Als die weerstand deel uitmaakt van de Crowbar schakeling dan kan het ook een PTC zijn.
Een eenvoudig schema van een Crowbar schakeling met PTC.

Groeten, Armand

Groeten, Armand

Groeten van Jard N.

Piet

Bij oude meetapparatuur die ploft en rookt en vervolgens blijft werken, is vrijwel altijd het netfilter stuk. Meer specifiek een papiercondensator van Wima of Rifa. Papiercondensatoren zijn slijtage-onderdelen en in de tijd dat er al betere vervangers voor waren, soms zelfs tot op de dag van vandaag, werden er door sommige fabrikanten en ontwerpers nog mythische eigenschappen aan toegedicht.

Die condensator kan in de netentree zitten of ergens anders in het primaire circuit. Gebruik als vervanging een MKP X2 condensator met dezelfde capaciteit en van een goed merk zoals Vishay, Epcos, Wima of Panasonic.

Eventuele andere condensatoren van hetzelfde type, meestal halfdoorzichtige types uit de Rifa PME of Wima MP3 reeks, zijn vaak al van haarscheurtjes voorzien en dienen ook meteen vervangen te worden door MKP types met dezelfde waarde.

Voor de volledigheid: De weerstand is er misschien een uit de Philips NFR reeks die deels nog bij Vishay in productie is. NFR25, NFR37, NFR52, NFR68 afhankelijk van de diameter. Aan de andere kant, er staat een stroomvermelding bij en dat was bij NFR weerstanden niet persé gebruikelijk. Het kan dus ook iets van een andere fabrikant zijn. Een foto zou uitsluitsel kunnen bieden maar is dus niet nodig omdat hij niet stuk is.
