Nederlands Transistorforum - AM/FM modulator met ESP32 module (tip voor knoppen)

AM/FM modulator met ESP32 module (tip voor knoppen) (reply)

Otto — Sat, 04 May 2024 17:24:23 +0000

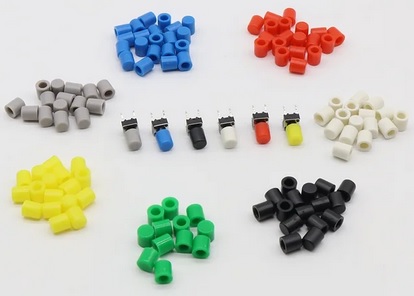

Ik vond op AliExpress nog dopjes die je op de drukknoppen kan schuiven:

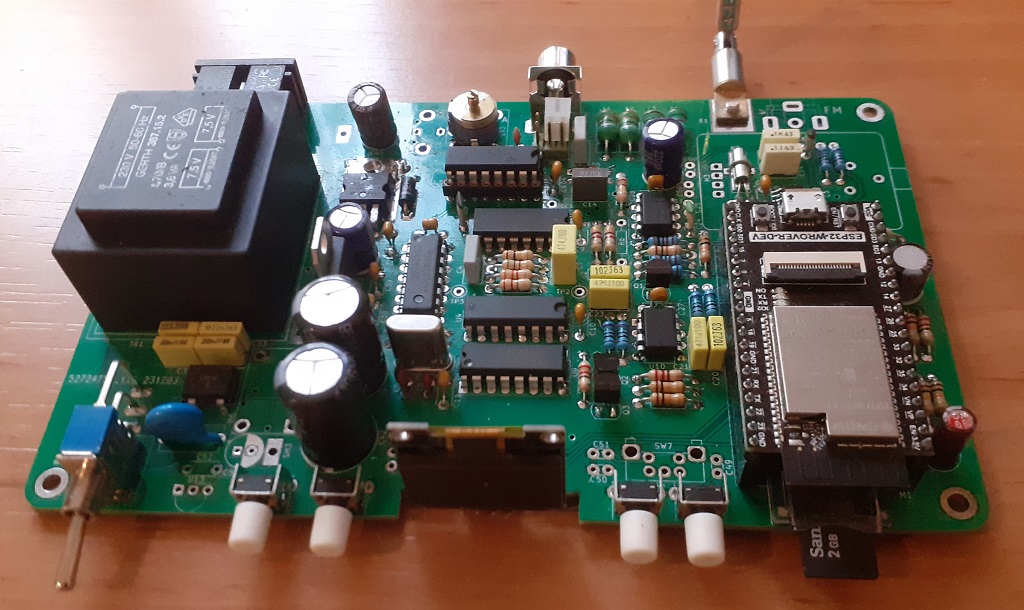

Daarmee kun je de knoppen een robuuster aanzien geven, of personaliseren met een leuk kleurtje. Ik heb een setje witte besteld om te kijken hoe het er uit zal zien:

Ze worden door verschillende leveranciers aangeboden, o.a:

https://nl.aliexpress.com/item/32823372863.html

Maar een beetje rondkijken voor de juiste hoeveelheid, prijs, en verzendkosten kan ook.

Otto

AM/FM modulator met ESP32 module (schema module) (reply)

Otto — Fri, 05 Apr 2024 08:03:15 +0000

Heb het idee dat we een beetje aan het verdwalen zijn. Freenove is een van de vele fabrikanten en heeft zeker geen alleenrecht op het produceren van de ESP-32. Het design is open-source. Kortom, laat ons geen zand in de ogen strooien (of hoe zeg je dat) dat Freenove de enige juiste ESP-32 Wrover is. Ik heb een andere en die werkt ook prima.
En het schema is gewoon beschikbaar. Hier is de datasheet incl. schema:

https://www.espressif.com/sites/default/files/documentation/esp32-wrover-e_esp32-wrover-ie_datash...

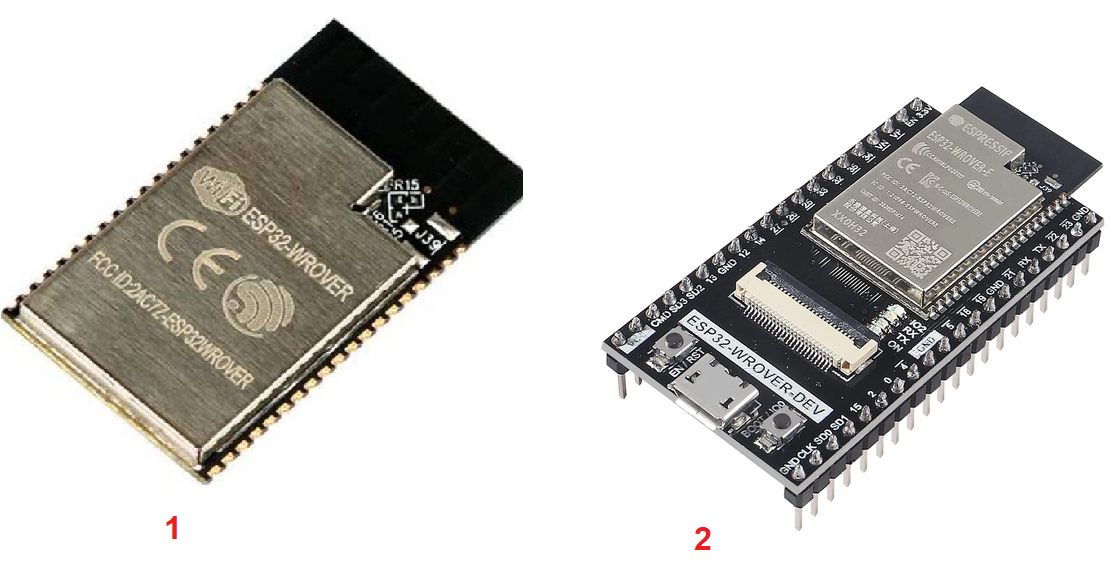

Je haalt twee dingen door elkaar. Van Espressif is enkel een "ingeblikte" module (zie type 1 in onderstaande afbeelding):

Dat een een soort "reference design" van de ESP32 processor met extra PSRAM, Je hebt ook de WROOM reference design, maar die heeft geen PSRAM. Beide zijn openbaar, want het gaat er natuurlijk om chips te verkopen.

De (vaak met breadboard geschikte pinout) printjes met daarop zo'n losse module gesoldeerd, worden door derde partijen gemaakt, en zijn in principe ontwerpen van de betreffende fabrikant. Daarmee wordt driftig mee gekloond, ook omdat van vele de schema's beschikbaar zijn. Dat wil niet zeggen dat het dan ook maar vrij te gebruiken is. Ik ben zeker geen copyright expert, dus als iemand mij kan corrigeren, dan hoor ik het graag.

Otto

AM/FM modulator met ESP32 module (schema module) (reply)

Ericq — Wed, 03 Apr 2024 18:11:03 +0000

Heb het idee dat we een beetje aan het verdwalen zijn. Freenove is een van de vele fabrikanten en heeft zeker geen alleenrecht op het produceren van de ESP-32. Het design is open-source. Kortom, laat ons geen zand in de ogen strooien (of hoe zeg je dat) dat Freenove de enige juiste ESP-32 Wrover is. Ik heb een andere en die werkt ook prima.
En het schema is gewoon beschikbaar. Hier is de datasheet incl. schema:

https://www.espressif.com/sites/default/files/documentation/esp32-wrover-e_esp32-wrover-ie_datash...

Grts Ericq

AM/FM modulator met ESP32 module (schema module) (reply)

Forumbeheer — Wed, 03 Apr 2024 17:06:30 +0000

Ik heb dat topic op verzoek van de TS verwijderd. Liever had ik het even met de hand bijgewerkt maar omdat de legaliteit niet duidelijk was en ik aan het werk was, heb ik het even snel buiten beeld gezet om later naar te kijken.

Ik denk dat met jouw bericht dat topic ook verder achterhaald is. Er stond wel nog 1 andere nuttige link in, dus misschien dat ik toch nog iets terugzet of hieronder aanvul.

AM/FM modulator met ESP32 module (schema module) (reply)

Otto — Wed, 03 Apr 2024 16:10:08 +0000

Er liep de afgelopen dagen een discussie over de beschikbaarheid van het schema van de Freenove WROVER module. Ik kan de discussie echter niet terugvinden, en denk dat die dan ook verwijderd is. Uiteraard wil ik de discussie niet heropenen, maar geef even aan dat je het schema gewoon kunt downloaden van de Freenove repository. Je moet dan echter de "commit" downloaden, van net voordat het schema er uit verwijderd is.

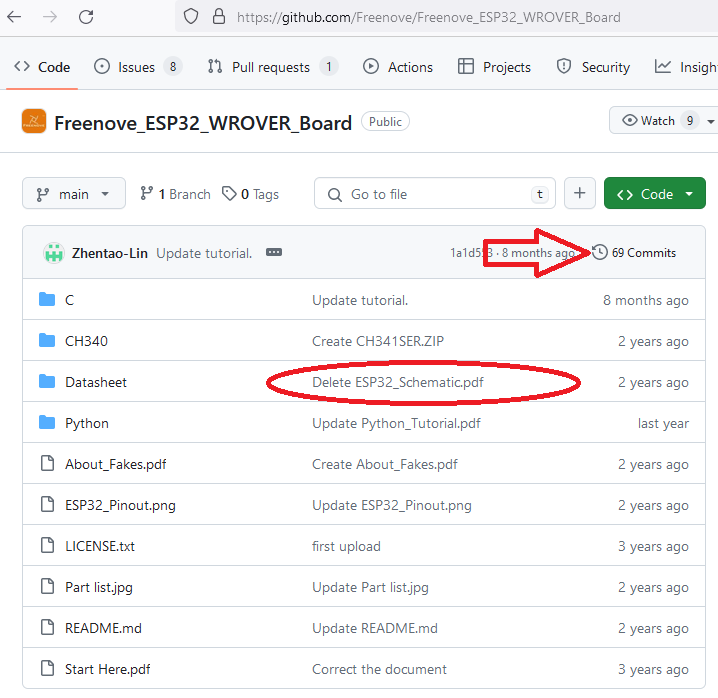

Ga naar https://github.com/Freenove/Freenove_ESP32_WROVER_Board
Klik op commits bij het "klokje"
Scrol in de lijst tot net vóórdat het schema verwijderd was (titel: update the codes)
Klik aan het eind van de regel op <> (Browse the repository at this point)
Klik op map "Datasheet"
Daar vind je het schema "ESP32_Schematic.pdf" terug. Is misschien niet de allerlaatste, maar goed bruikbaar

Otto

AM/FM modulator met ESP32 module (de voeding) (reply)

Forumbeheer — Fri, 22 Mar 2024 10:34:52 +0000

De Y condensatoren moeten dubbelgeïsoleerd zijn (zeg maar 5kV kortstondig) voor wat de overslagspanning betreft, zijn dus niet beter of slechter dan de trafo zelf behalve dat er iets meer capacitieve lekstroom kan lopen.

Y condensatoren mogen inderdaad niet kortgesloten of met lekstroom falen, maar tegen de tijd dat je dat de firma RIFA of elke willekeurige andere oudpapierhandelaar aan het verstand gepeuterd krijgt, ben je al geëlectrocuteerd.

Hier zullen ze zoals beschreven voornamelijk dienen als ratelcondensator (bromvrij signaalpad naar "aarde"), maar ze zijn bij de meeste apparaten eigenlijk ook onmisbaar voor ontstoring. In het bijzonder bij schakelende voedingen.

AM/FM modulator met ESP32 module (de voeding) (reply)

Ericq — Fri, 22 Mar 2024 09:35:54 +0000

Goedemorgen Cees,
Daar zat ik ook al aan te denken. Eerst maar eens proberen zonder en kijken wat het resultaat gaat worden. Ben nooit zo'n fan van het mengen van primair en secundair. Het transformatortje scheidt dat mooi en dan zitten de C's "er om heen". In dit geval moet ik er niet aan denken als er een door zou slaan. Sommigen stellen dat Y condensatoren zelf vlamdovend zijn en niet kunnen doorslaan maar open blijven. Anderen geven aan dat ze wel degelijk een kortsluiting kunnen vormen bij falen. Ik heb het nooit uitgeprobeerd
Mvg Ericq

AM/FM modulator met ESP32 module (de voeding) (reply)

Goldline — Fri, 22 Mar 2024 09:18:45 +0000

Vermoedelijk wordt het lichtnet zo als tegencapaciteit voor de zendantenne gebruikt.
een vorm van aarde.

AM/FM modulator met ESP32 module (de voeding) (reply)

Ericq — Fri, 22 Mar 2024 09:07:28 +0000

Goedemorgen Otto,
Ik lees het wat je daar stelt, maar ik begrijp het nog steeds niet. Er is geen randaarde maar wel een "aarde" (ground) van de schakeling (secundair), gemaakt door de voeding, een plus en een min. Nu worden de L en N van 230Vac primair ontkoppelt/ beveiligd door twee Y condensatoren naar de ground (min) van de schakeling. Deze ground/min zit verder nergens aan vast zit, puur alleen voor de schakeling print. Deze condensatoren zouden toch, indien ze zoals hiern aan de primaire zijde worden gebruikt, toch tussen de L en N en de randaarde moeten zitten? Maar goed, wellicht voert dit te ver om hier te bespreken, mvg Ericq

AM/FM modulator met ESP32 module (de voeding) (reply)

Forumbeheer — Fri, 22 Mar 2024 02:15:27 +0000

"deze" als in, niet dit model maar iets dat er uiterlijk op lijkt, neem ik aan? De fabrikant schrijft specifiek voor deze wel zekeringen voor, hoewel apehaar meestal wel een redelijke inherente veiligheid biedt.

AM/FM modulator met ESP32 module (de voeding) (reply)

Goldline — Thu, 21 Mar 2024 22:13:16 +0000

Deze printtrafo's zijn in zekere mate kortsluit vast.
Werden ook zonder zekering in Hirschmann antenne versterkers toegepast.

AM/FM modulator met ESP32 module (de voeding) (reply)

Otto — Thu, 21 Mar 2024 19:43:52 +0000

Otto, het is een heel leuk ontwerp. Chapeaux, mooi werk.

Dank je.

Heb een vraag. Waarom worden er twee 'onstoringscondensatoren' primair gebruikt naar ground? De voeding heeft nl. geen echte ground want het is slechts een tweepolig 230V connector. Dus ik zie niet goed wat dan de functie is.

https://www.transistorforum.nl/forum/index.php?id=78978

Andere vraag, was het niet verstandig om primair (wellicht ook secundair) een fuse te gebruiken? Ben benieuwd naar je overwegingen om het te ontwerpen zoals het nu is,

Niet gedaan, vanwege het "apenhaar"in de trafo, dat al min of meer als zekering zou werken. Maar op een toekomstig redesign komt die er wel op.

Otto

AM/FM modulator met ESP32 module (de voeding) (reply)

Ericq — Thu, 21 Mar 2024 14:19:04 +0000

Otto, het is een heel leuk ontwerp. Chapeaux, mooi werk.

Heb een vraag. Waarom worden er twee 'onstoringscondensatoren' primair gebruikt naar ground? De voeding heeft nl. geen echte ground want het is slechts een tweepolig 230V connector. Dus ik zie niet goed wat dan de functie is.

Andere vraag, was het niet verstandig om primair (wellicht ook secundair) een fuse te gebruiken? Ben benieuwd naar je overwegingen om het te ontwerpen zoals het nu is,

Grts Ericq

AM/FM modulator met ESP32 module (de software) (reply)

Otto — Sun, 14 Jan 2024 10:43:30 +0000

Ik heb nog geen beschrijving van de bediening gemaakt, en kom daar ook nog even niet aan toe. Maar de menustructuur is hergebruikt van de testbeeldgenerator:

http://gloeidraad.nl/index.php?p=artikelen&sub=artikel-tvbeeldgen#USAGE

Uiteraard ontbreken de twee videoknoppen, maar de rest werkt hetzelfde. Een beetje mee spelen, en je hebt het onder de knie.

Otto

P.S. De laatste entry in met menu is een soort "service/setup mode". Daar kun je nog wat specifieke dingen wijzigen, die bij noraal gebruik niet nodig of zelfs onwenselijk zijn. Het wijzigen van de AM frequentie valt daar ook onder. Je moet immers daarna de antennekrijg opnieuw afregelen.

AM/FM modulator met ESP32 module (de software) (reply)

Otto — Sun, 07 Jan 2024 16:24:44 +0000

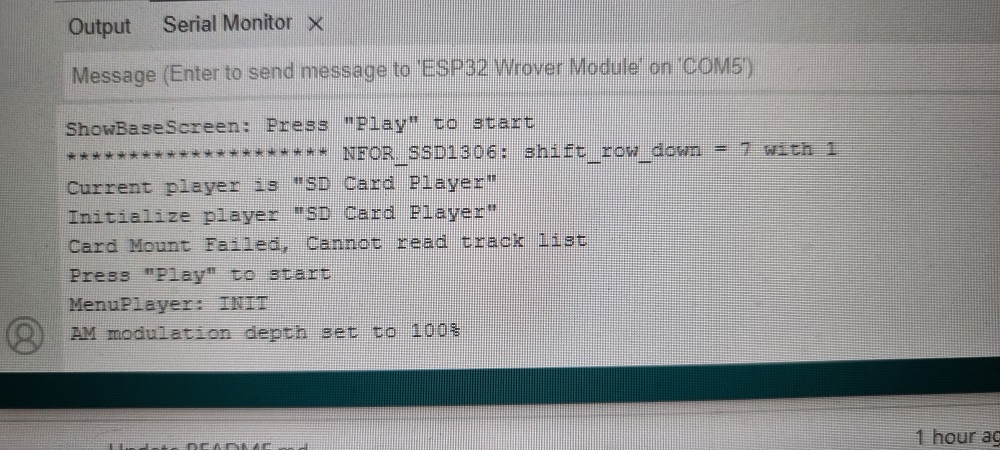

Heb de software gecompiled en in de esp rover module geschoten.
Dat gaat allemaal zonder problemen.
En lijkt goed te werken.

Dank je, Karel,

Ik had de software als aangepast, zodat het door de compiler kwam. Nog niet getest of het ook werkt. De aanpassing komt wel goed, maar soms gaat het op andere plekken mis bij een wijziging van de libraries. Het verbeteren van code introduceert soms ook weer nieuwe fouten.

Otto

AM/FM modulator met ESP32 module (de software) (reply)

KarelWagema — Sun, 07 Jan 2024 13:34:48 +0000

Remark: I needed to update a someting in the program, because some of
the libraries were not compatible anymore with my libraries. (I hadn't
updated mine for al long time.) So, please report if you encounter any problems with the libraries.

Beste Otto,

Heb de software gecompiled en in de esp rover module geschoten.
Dat gaat allemaal zonder problemen.
En lijkt goed te werken.

Tot zover mijn dank.

Groet karel.

AM/FM modulator met ESP32 module (de software) (reply)

Otto — Sun, 07 Jan 2024 12:29:44 +0000

Ik heb de software toegevoegd op Github:

https://github.com/Gloeidraad/AMFM-modulator-with-ESP32-module/tree/main

AM/FM modulator met ESP32 module (Processor, audio, GUI) (reply)

MarcelvdG — Sat, 06 Jan 2024 13:01:31 +0000

Als het probleem is wat ik denk dat het is, zou je er met een LT1013 geen last meer van hebben.

AM/FM modulator met ESP32 module (Processor, audio, GUI) (reply)

Otto — Sat, 06 Jan 2024 12:54:25 +0000

Heb met LTSpice nog vervanger gezocht voor die LM358 daarin. Wat dacht je van de LT1013?

Dank voor het meedenken, Ben. Ik zal er eens een keer aan gaan meten.

Otto

AM/FM modulator met ESP32 module (alternatief display) (reply)

Otto — Sat, 06 Jan 2024 11:30:52 +0000

Ik heb de print ontworpen voor een 0.96 inch 128x64 OLED display. Voor de toepassing is dat ruim voldoende, maar als je wat achteruitgaande ogen hebt is het toch wel even goed kijken. Nu zag ik dat ze er ook zijn in een 1.3 inch versie. Dat is toch 1,35 maal zo groot, en maakt voor sommigen een flink verschil uit.

Ik heb een paar van die dingen besteld om mee te spelen. Helaas bleken die aanvankelijk niet te werken. Na onderzoek was de oorzaak, dat er een andere controller op zit. Hoewel op internet wordt beweerd dat die onderling uitwisselbaar zijn, is dat niet het geval. Ik heb daarom even een print er bij gepakt, om alleen het display te kunnen testen. Om het verschil te laten zien, heb ik een afbeelding gemaakt van de print met beide types:

Hier zit het display naar voren geschoven op een connector, zodat ik makkelijk de twee displays kan verwisselen.

Intussen de software aangepast, zodat die met beide controllers overweg kan. Dit type past ook op de print, maar dan moet je wel op twee dingen letten. Ten eerste past het display niet in de uitsparing op de print. Dit kun je passend maken door de hoekjes van het display af te knippen:

Dat kan zonder problemen, omdat er in de hoekjes geen componenten of sporen zitten.

Ten tweede, moet je opletten op de aansluiting van de plus- en minvoeding op het display. Die is net omgekeerd als bij de meeste 0.96 inch displays. Dit kun je corrigeren met de soldeerjumpers op de print, maar in mijn geval zaten er ook soldeerjumpers (in de vorm van 0 ohm weerstanden) op de displayprint.

Otto
