Gr. René D.

Heb mijn LDL1002 kop zelf stuk gemaakt door de tape er af te spoelen toen de plastic kap er af was,

bedankt voor jouw reactie.
De kop die in mijn EL3402 zit (pos.nr. 304) heet in de doc. K300, heeft als nummer 4822 249 10046
en zie er als volgt uit:

Wellicht kun je jouw koppen vergelijken met de mijne. Als jouw koppen er op lijken, heb ik er zeker belangstelling voor.

Ps. Ik heb ook nog een Philips LDL 1002 videorecorder. De daarin zittende videokoppen hebben als nummer 4822 691 20037. Deze koppen (2 stuks) zitten (dacht ik) vast op een schijf.

Groeten,
Harm.

Gr. René D.

Echter trap er niet in bij de zwart/grijze chrome banden, daar hoort echt de gladde kant
aan binnen kant.
De drager van magnetische laag is wat ruwer.

Waar Ruud het over heeft is het type video systeem waardoor gehele manier van inrijgen band
er voor zorgt dat de tape "verkeerd om" op de spoel moet zitten.

Ik heb enkele dergelijke tapes.

EL3400 hoort gewoon net als een normale audio spoelen recorder de magnetische laag aan de binnen kant te zitten.

Instinker is dat bij de bruine Philips band het lijkt alsof de gladde kant de magneet laag is.

Even goed, mooi dat er resultaat al is.

Bij 3400 gevoelige laag buiten, bij 3402 binnen volgens mij, wel een rommeltje.

Ik heb in een studio gewerkt met zowel B als C systeem, altijd opletten, vandaar mijn opmerking.

Omdat ik niet zeker wist of de band op de juiste kant gemagnetiseerd wordt, heb ik met de grijze band een geluidsopname geprobeerd te maken: de doffe kant tegen de koppen. Bijna niets te horen.
Vervolgens de band omgedraaid, waardoor de glimmende kant tegen de koppen kwam. En ja hoor: perfect geluid.
Daarna de bruine band op dezelfde manier getest. Daarvan bleek dat de doffe kant tegen de koppen moest lopen.
Vervolgens op de videoprinten 100 en 200 alle instelpotmeters gecontroleerd. Er bleek 1 defect: viel uit elkaar toen ik er met een schroevendraaier bij kwam.
Potmeter vernieuwd en een opname gemaakt. Nu kwam er ook beeld. D.w.z. een testbeeld met veel ruis en een niet werkende synchronisatie.
Ga nu de andere kop proberen. Wordt vervolgd.

Groeten,
Harm.

Dan wel voor de diverse koppen alleen geschikt.

Ervaringen met dergelijke zijn wisselend.

E-E stand is goed, ben je al heel eind.

Dan toch in die kop zoeken.
Zou gehele kop unit over zetten uit de andere, weet je t zo.

Is voor een 3402 is Ijzertape nodig. Gevoelige laag binnenkant.

Is 3400 en 3402 zelfde systeem? Bandloop is wel anders.

bedankt voor jouw uitvoerige reactie. Goede vraag of ik wel een videoband ipv. een audioband heb.
Ik weet het niet. Hoe kun je die van elkaar onderscheiden?

Zo zien mijn spoelen er uit. Is dit type spoel ook in audiorecorders gebruikt? Ik heb banden met een bruine gladde kant en een band met een grijze glimmende kant. Zaten in een doos waar video op staat:

De E-E faciliteit heb ik uitgeprobeerd: testbeeld in en testbeeld uit. Werkte prima.
Wat de 2e recorder betreft: een en al snarendrek. Dus die laat ik voorlopig het liefst onaangeroerd.

Groeten,
Harm.

Beste mensen,

N.a.v. de reactie van Kris heb ik de bandzijde van de koppen gefotografeerd. Helaas kon ik maar 50x vergroten.
Van een spleet is weinig te zien. Vervuiling?

om de spleet te zien moet je nog meer vergroten, het gaat om microns.
Maar de algemene toestand van de tips is niet ok.

het oppervlak moet glad zijn en blinken. Het lijkt alsof er krassen inzitten? Als dat zo is dan is innig contact tussen kop en band onmogelijk en krijg je 0, 0 signaal.

eerst maar eens goed proper maken met aceton en niet pluizig zeemlapje, of iets gelijkaardigs.
Daarna opnieuw foto maken.
Als er dan nog krassen zichtbaar zijn is polijsten de laatste mogelijkheid.

Lang geleden heb ik eens een FM modulator gebouwd die aangestuurd werd door het videosignaal.(3,8MHz , zwaai 1 MHz, het was voor VHS)

door een antenneplaat boven de drum te houden met dit gemoduleerde signaal kreeg je beeld in weergave als de drum en de kopversterker goed waren en de kop niet. Zo kon ik bij vele toestellen erachter komen dat de videokop hemelen was, zelfs zonder het toestel open te maken.. (ja, liever lui dan moe )

schakeling was rond een TTL VCO chip, ik kan het typenr eens opzoeken, het is een leuk experiment.

Die 1 inch zijn er ook in Audiotape.

"...Ik heb 2 recorders. Van beide koppen...."
Je hebt de luxe van 2 recorders, probeer eens de andere recorder.
Mogelijk dat er wat mis is met deze.

Tip is start eerst eens met beschreven in de manual de test mode in te schakelen.
Hiermee sla je de videokop over incl de band.
Dan zien of je wel beeld hebt.
Je linkt dan ingang uitgang met elkaar.

Linker bord linkje vinden was ook voor mij even zoeken eerst.
Vandaar foto bij gevoegd.

bedankt voor je bijdrage aan de discussie. Bij het inschakelen van opname van een videosignaal, zie ik onderstaand signaal voor de roterende koptrafo (paneel 300, aansluiting 303 en 304):

Na de trafo meet ik het volgende signaal op de kopaansluitingen (kop tijdelijk verwijderd):

Het ziet er naar uit dat de videokop voldoende signaal krijgt.

Groeten,
Harm.

ik ken de historie van mijn banden niet. Weet ook niet of er iets op staat.
Het zou inderdaad zo kunnen zijn dat er door defecten van de opname niets op de band komt.
Ik zoek nog maar even verder in de schakeling.

Groeten,
Harm.

Succes & groeten, Mick

Je had dan wel een opname gemaakt, maar mogelijk door defecten is er niets op die band
gekomen.

@ Ben: ik heb alle info over de EL3402 bij MFB al doorgenomen, maar vond weinig info over de kop.

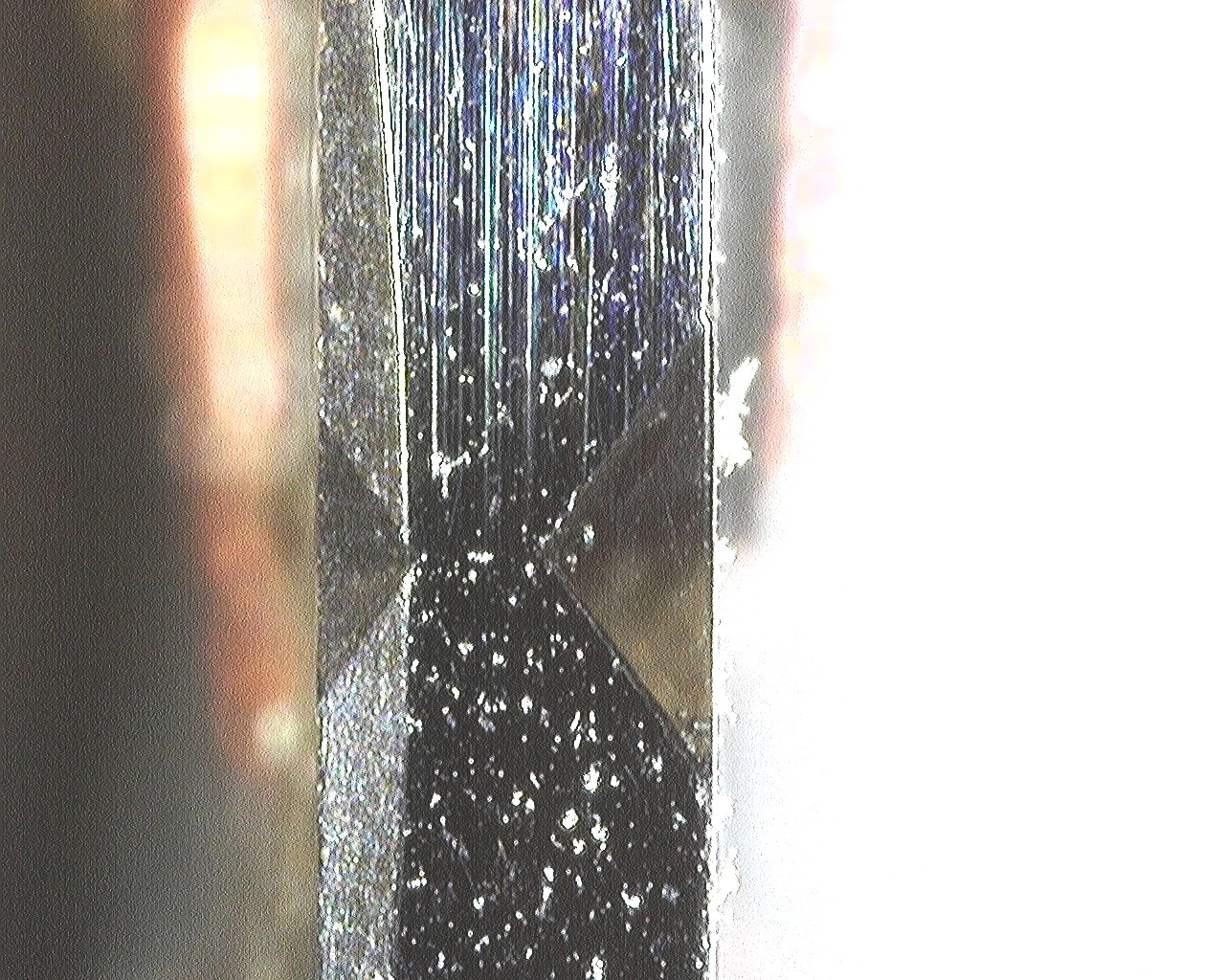

@ Maurice: onderstaand zie je een foto van mijn kop. Deze heb ik met aceton schoongemaakt (was bijna geen vuil te zien) en daarna met schuurlinnen korrelgrootte 12000 licht gepolijst. Ook daar was na afloop niets te zien op het schuurlinnen. Ik heb ook korrelgrootte 8000, 6000 en 4000, maar die durf ik niet te proberen.
Na de kop weer gemonteerd te hebben, zag ik alleen ruis op de monitor. Ook van een opname van een testbeeld was alleen ruis te zien.

Groeten,
Harm

Hans
