Verder kan en mag ik niet teveel erop ingaan hier.

Overigens waren onbestuckte printen NIET als servicepart beschikbaar.

3922 406 55941 hoe moet dit dan Henk. Sync mon brd.
Print uit en LDK 8000.

Dat is het nummer van de samenstelling zo te zien.

René D.

wij gebruikten vaak TVlogic monitoren voor testopstellingen.

Die bedoel ik! Ik wist niet of je het op prijs zou stellen als ik een merknaam zou noemen. Ik denk dat ik het van de distributeur waar ik reparaties voor doe wel mag noemen, want naamsbekendheid is naamsbekendheid Degene die ik zo nu en dan langs zie komen voor reparatie zijn LUM-240G 4K types. Mooi spul, LG IPS panel erin en signaalverwerking met een GPU en een FPGA. Na jarenlang gebruik wil er nog wel eens wat stukgaan op het mainboard waarna ik dan een kitje van de fabrikant monteer zodat ze wellicht de volgende 8 a 10 jaar ook nog halen. Ik heb geen idee of ze in Breda ook nog full HD types uit de LVM reeks uit die tijd gebruiken, het zou me niet verbazen want die gaan lang genoeg zonder reparaties mee dat ik ze zelden langs zie komen.

Die monitoren zegt mij eerlijk gezegd niets...wij gebruikten vaak TVlogic monitoren voor testopstellingen.

Edit: even wat oude foto's teruggekeken: in de tijd dat we nog beeldbuismonitoren gebruikten was daar ook wel Barco spul bij.

Wat die 12NC's betreft... Grappig dat ze kennelijk niet het ene systeem uitfaseren ten gunste van het andere (al zal men voor nieuwe spullen wel standaardiseren).

Het document uit 1967 dat ik heb, is juist uitgebracht naar aanleiding van zo'n uitfasering. De oude codenummers werden vanaf 1963 vervangen door 12NC's en in 1967 was dat voor ELA kennelijk afgerond maar liepen er nog genoeg mensen met vragen rond dat de standaardiseringsafdeling er een documentje van uitgaf.

In dat documentje staan voor 39xx xx6 en xx7 gewoon allebei "samenstellingen" vermeld maar het verbaast me niets dat daar voor camera's nog een onderverdeling in printplaten en andere samenstellingen gemaakt werd. Zo diep gaat dat document niet.

Mogelijk dat men aan 3922 411 begonnen is omdat 3922 401 vol zat, want oorspronkelijk was de 39xx 41x reeks bestemd voor "flying spot scanners".

Volgens de definitie van 1967 zouden 39xx xx1 artikelen "Enkelv. art., niet metallische mat. overige bewerkingen" moeten zijn, waarbij specifiek voor prentplaten (ja met een e in plaats van een i) de nummers 39xx xx1 9xxxx gereserveerd zijn. Als ze zich daaraan gehouden hebben, kan ik me wel voorstellen dat ze uit de nummers liepen en de 3922 411 reeks moest worden aangebroken. Immers heb je dan in een enkele reeks maar 1000 nummers voor printplaten en in een beetje complexe camera zitten er al tientallen schat ik zo in. Overigens hebben ze bijna dezelfde "inschattingsfout" ook bij de consumentenelektronica gemaakt, maar daar was het door de opbouw van de nummers makkelijker om een nieuwe reeks aan te breken als ze de 2000 volgemaakt hadden.

Camera's en ELA zijn in Breda jarenlang twee onafhankelijk van elkaar opererende bedrijven geweest, ook met eigen PZ afdelingen en personeelsbestanden.

Heb e.e.a. persoonlijk meegemaakt.

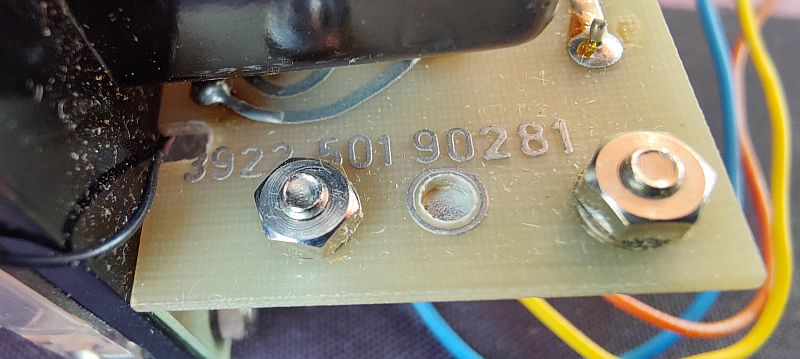

Edit: net een paar oude printen bekeken; de BARE pcb's hebben (op de print ge-etst) als codenummers 3922 411 xxxx.x

39 = ELA
22 = Nederland
4 = TELEVISIE
0 = TV-Camera's
6 = Samenstellingen

Wat opvalt is dat men er bij ELA voor koos om de productcategoriën leidend te maken in de codenummers terwijl dat bij RGT (consumentenelektronica) en veel andere HIG's de vestigingen waren in het 5e en 6e cijfer en pas vanaf het 7e cijfer een verdere onderverdeling. Daar kon je de toepassing dus meestal niet rechtstreeks uit de 12NC afleiden.

René D.

zie andere bericht waar deze, denk ik in de wat betere proff mengpaneel zit.

Ik had in mijn beide andere berichten al wat genoemd, maar kwam nog 1 stapje verder. Dus hier schrijf ik even volledig uit wat ik denk te weten, het stukje 3922506 aan de hand van een samenvatting uit 1967 die intern bij Philips ELA werd verspreid.

39 = ELA
22 = Nederland
5 = RECORDING
0 = Prof. audio recording
6 = Samenstellingen

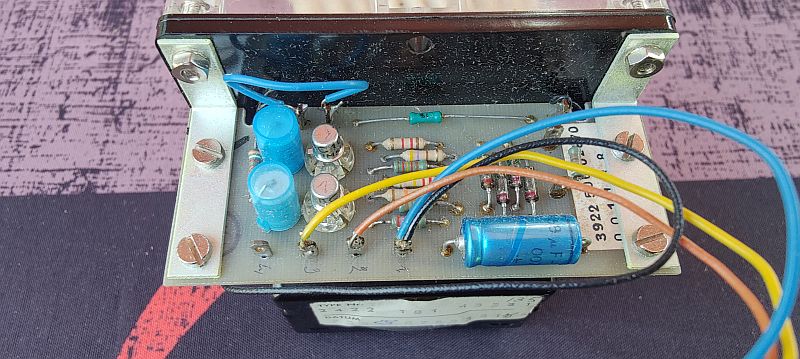

De rest van het nummer zal vermoedelijk een volgnummer zijn, met het laatste cijfer 0 een puntnummer (dus geeft de revisie aan van de samenstelling met volgnummer 0287).

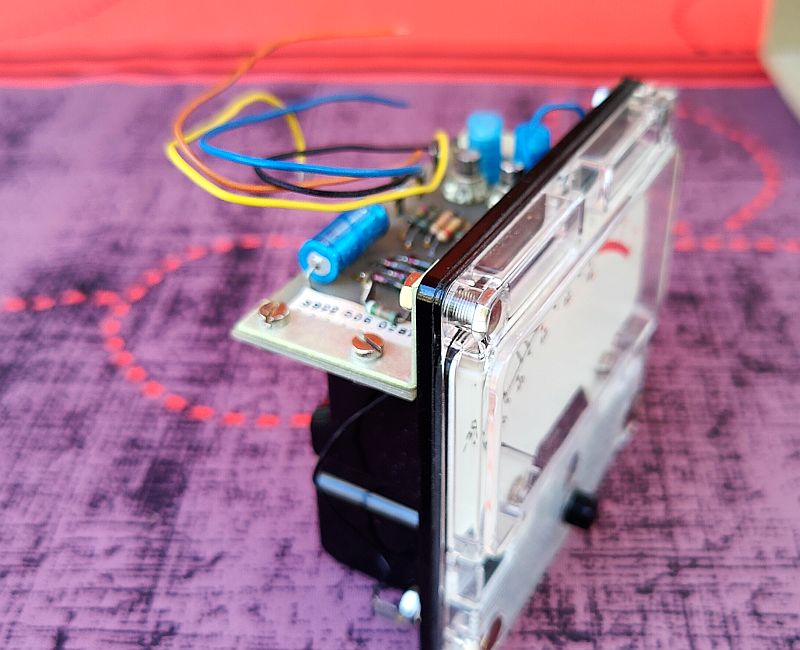

Samenstellingen betekent bij Philips wat we meestal "modules" noemen. Dat kan het printplaatje zelf met de onderdelen erop zijn (meest waarschijnlijk) of het printplaatje plus de meter.

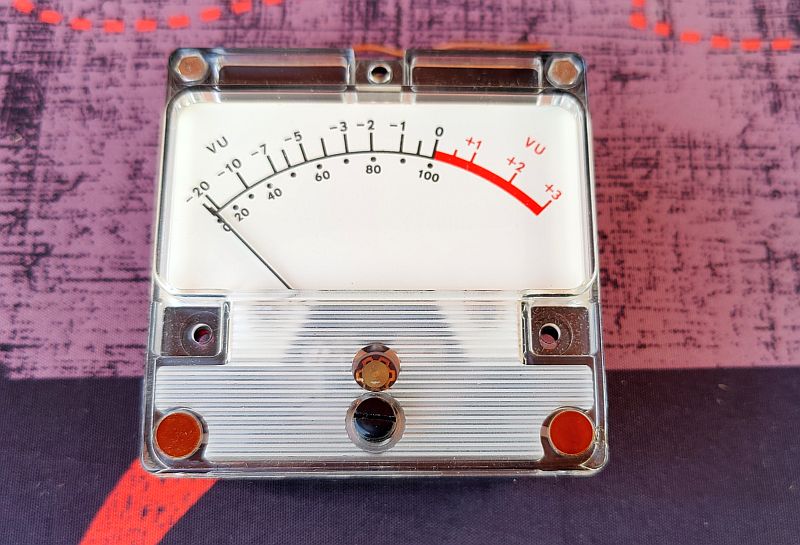

Gezien "Prof. audio recording" denk ik aan een VU meter uit een PRO serie bandrecorder wellicht. Eentje die niet uit Oostenrijk maar uit Nederland kwam, dus wellicht custom of een kleine serie. Mengtafels vielen denk ik onder versterkers dus daar zal hij waarschijnlijk niet uit komen maar durf ik ook niet helemaal 100% uit te sluiten (maar sowieso niet uit een bouwpakket, die kwamen bij ELCOMA vandaan en niet bij ELA). Een bandreplicatie-apparaat zou misschien ook wel kunnen.

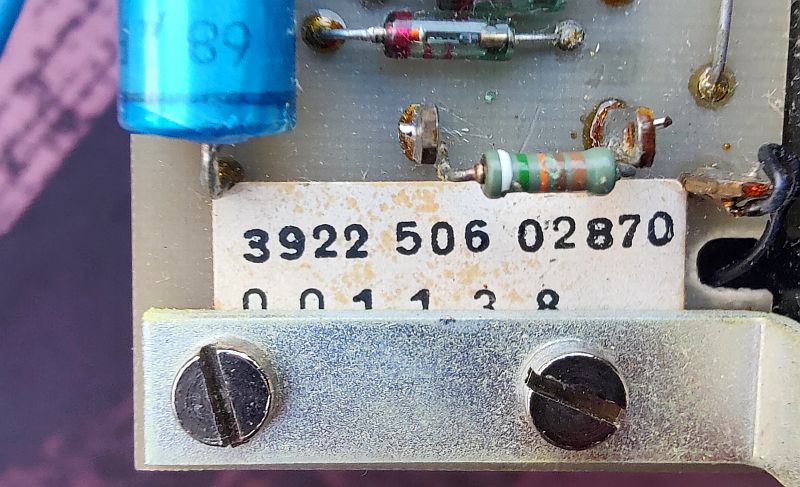

Verder staat er op de samenstelling een serienummer 001138. Ik denk dat ze bij 1 begonnen te tellen. Dan zou je toch al denken aan ruwweg 2000 stuks geproduceerd (onnauwkeurige schatting) maar minstens 1138. Dus toch geen heel kleine serie, of verdeeld over meerdere modellen die dezelfde metersamenstelling gebruikten. In geval van stereo, 2 van deze samenstellingen per apparaat wellicht.

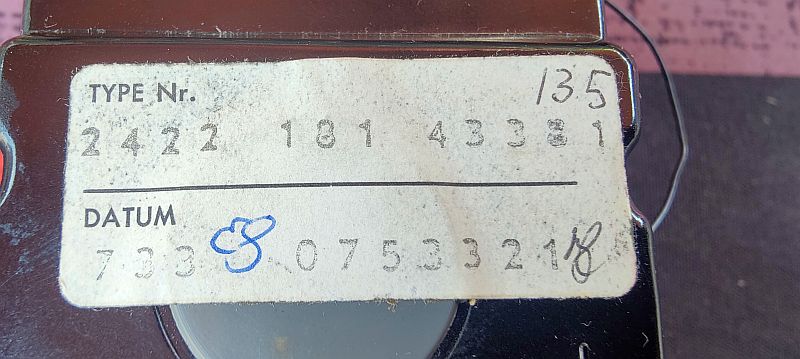

De meter zelf is genummerd in een algemene groep voor overige componenten (2422) waarbij ik 155 t/m 181 ben tegengekomen op draaispoelmeters. De precieze betekenis van de laatste 5 tot 7 cijfers ken ik niet, hoewel het laatste cijfer ook wel weer een puntnummer zal zijn. Op de tweede regel is 733 waarschijnlijk een datumcode, zou in dat geval dus waarschijnlijk de 33ste week van 1977 zijn.

Die datum kun je eventueel nog verifieeren aan de hand van de datumcodes op de transistoren.

jaren 197x mengpaneel bouwpakket Philips
zou zomaar uit een van deze pakketten kunnen komen, zie link

Dat is het zeker niet Maurice. De meter is te goed en te mooi (dus ook te duur) voor een bouwpakket.

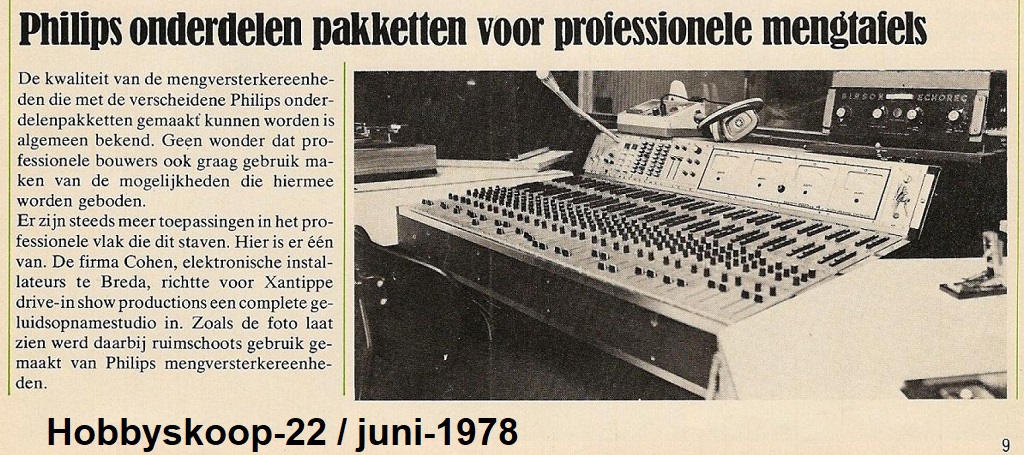

o.a. te vinden in HobbySkoop-22 mrt1978

heb je hier wat aan?
