Am zendertje (Gezocht)

door Piettransistor @, 20-11-2019, 16:31 (22 dagen geleden)

Hallo allemaal,

Even een vraag. In het kader van 75 jaar bevrijding in 2020 wil ik bij de diverse exposities op een oude Duitse Thorn EB ontvanger en andere oude radio's MG (of KG) geluid laten horen. Dus zoek ik een klein MG (KG)zendertje wat dan via een cd-speler, MP3 of telefoon of .. Morse sleutel, of wat dan ook geluid kan laten horen op die oude radio's. Bereik van paar meter is voldoende. Wat meer mag ook.

Nu zie ik hier al heel wat informatie over. Voor mijn doel nu wellicht wat te veel.
Ik zoek dus een liefst kant en klaar printje of compleet setje. En niet te duur. Liefst voor 12 volt. Dan kan ik die gebruiken met een 12v accu of 3S lipo of zo iets. Maar met een netvoeding mag ook.

Ik neem aan dat die setjes ergens wel te koop zijn.
Waar? en bij Wie?

Of wie heeft er een voor me.

Am zendertje

door Arjan Havelaar @, 20-11-2019, 16:41 (22 dagen geleden) @ Piettransistor

Ik heb een kant en klaar printje. Die mag je voor 50 euro overnemen.

Am zendertje

door Piettransistor @, 20-11-2019, 17:30 (22 dagen geleden) @ Arjan Havelaar

Hallo Arjan,

Kun je een foto sturen?

Am zendertje

door Arjan Havelaar @, 20-11-2019, 23:16 (22 dagen geleden) @ Piettransistor

Hallo Piet,

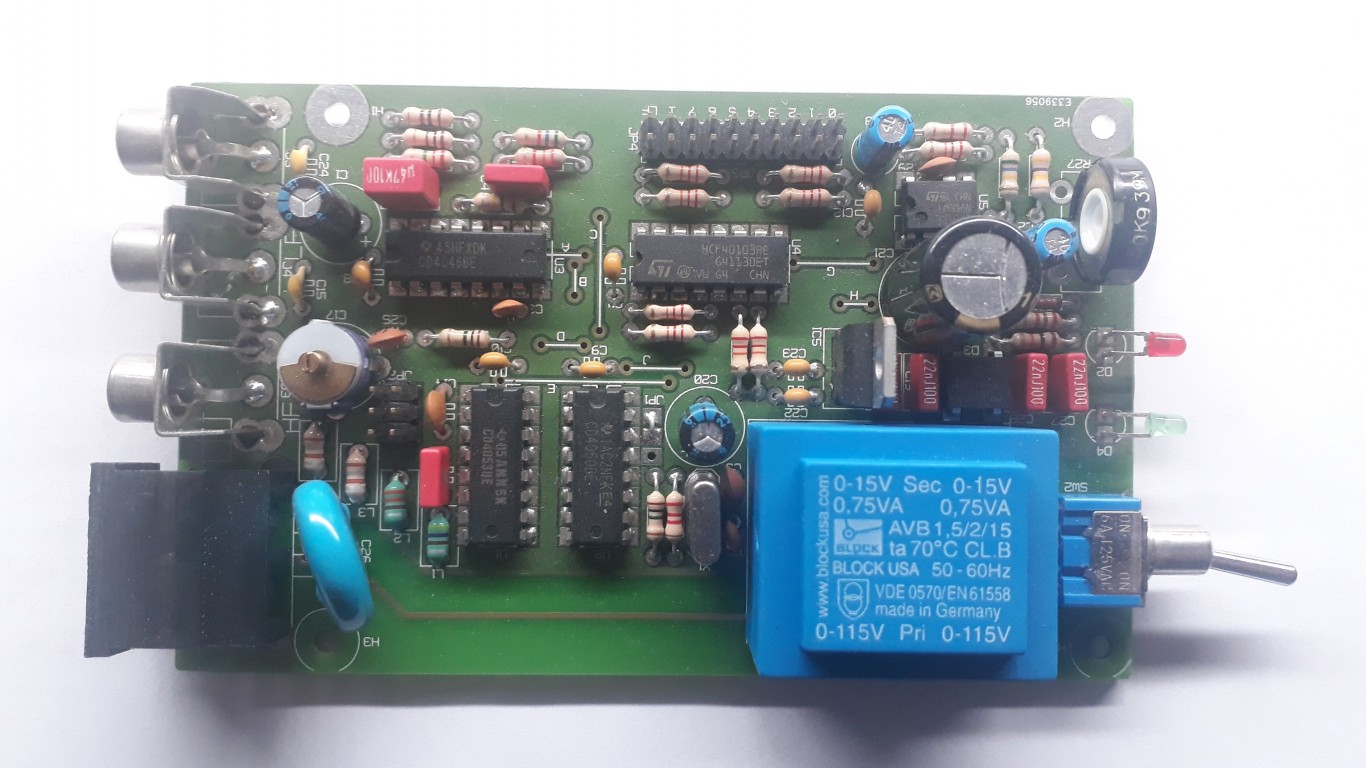

Bij deze.

[image]

Met vriendelijke groet,

Arjan

Am zendertje

door Piettransistor @, 21-11-2019, 13:07 (21 dagen geleden) @ Arjan Havelaar

Arjan, ziet er goed uit.

Wat is de functie van de bussen?
1x audio in?
1x antenne?
1x???
Bereik ongeveer?

Am zendertje

door Piettransistor @, 21-11-2019, 13:10 (21 dagen geleden) @ Piettransistor

nog wat vragen,
audio input nog regelbaar?
Bij inbouw in kastje, hoe af te stemmen? Met de trimmer beetje lastig lijkt me.

Am zendertje

door Arjan Havelaar @, 21-11-2019, 16:36 (21 dagen geleden) @ Piettransistor

Nog een antwoord op je laatste vraag: audio input is regelbaar met de potmeter die je rechtsbovenin ziet.

Am zendertje

door Arjan Havelaar @, 21-11-2019, 16:34 (21 dagen geleden) @ Piettransistor

Hallo Piet,

De bussen zijn 2x audio in en 1x antenne.
Het bereik is meer dan een paar meter, hangt ook van je antenne af.
Afstemmen doe je met jumpers op de pinheader.

Hier vind je eigenlijk alle informatie over dit zendertje:

https://www.nfor.nl/radioforumservice/index.php?p=artikelen&sub=artikel-am-pll-2-1

Am zendertje

door soundman2 @, Wouw, 20-11-2019, 16:55 (22 dagen geleden) @ Piettransistor

De meeste trimzendertjes kun je ook extern moduleren. Hoef je niks te bouwen.

Am zendertje

door Piettransistor @, 21-11-2019, 13:03 (21 dagen geleden) @ soundman2

En wat zijn trimzendertjes in dit geval? Heb je voorbeeld?
groet Piet

Am zendertje

door soundman2 @, Wouw, 21-11-2019, 22:08 (21 dagen geleden) @ Piettransistor

En wat zijn trimzendertjes in dit geval? Heb je voorbeeld?
groet Piet

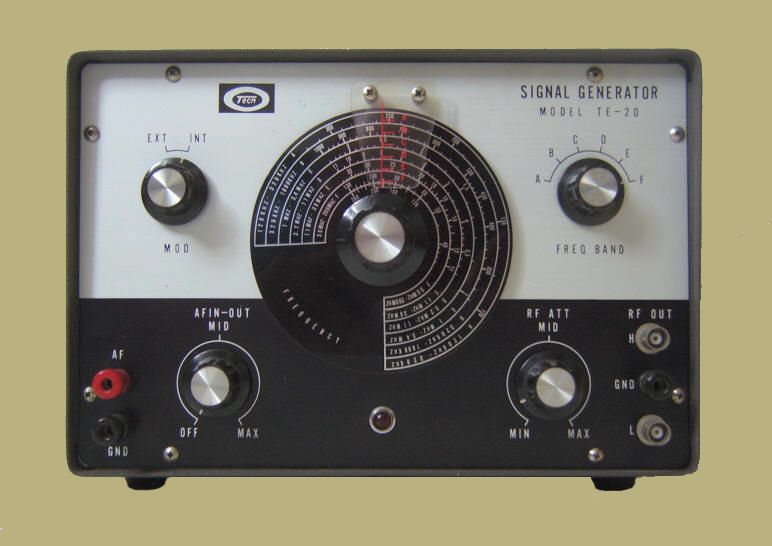

Een meetzendertje , om het ontvanggedeelte van een radio af te regelen, ook wel een trim zendertje genoemd. er zijn talloze varianten.

[image]

Am zendertje

door Piettransistor @, 21-11-2019, 23:15 (21 dagen geleden) @ soundman2

Aha! Dat bedoel je. OK... Goed idee om dat ook eens te proberen. Zo'n ding heb ik ook nog.

Am zendertje

door loek @, 20-11-2019, 22:17 (22 dagen geleden) @ Piettransistor

Hallo,

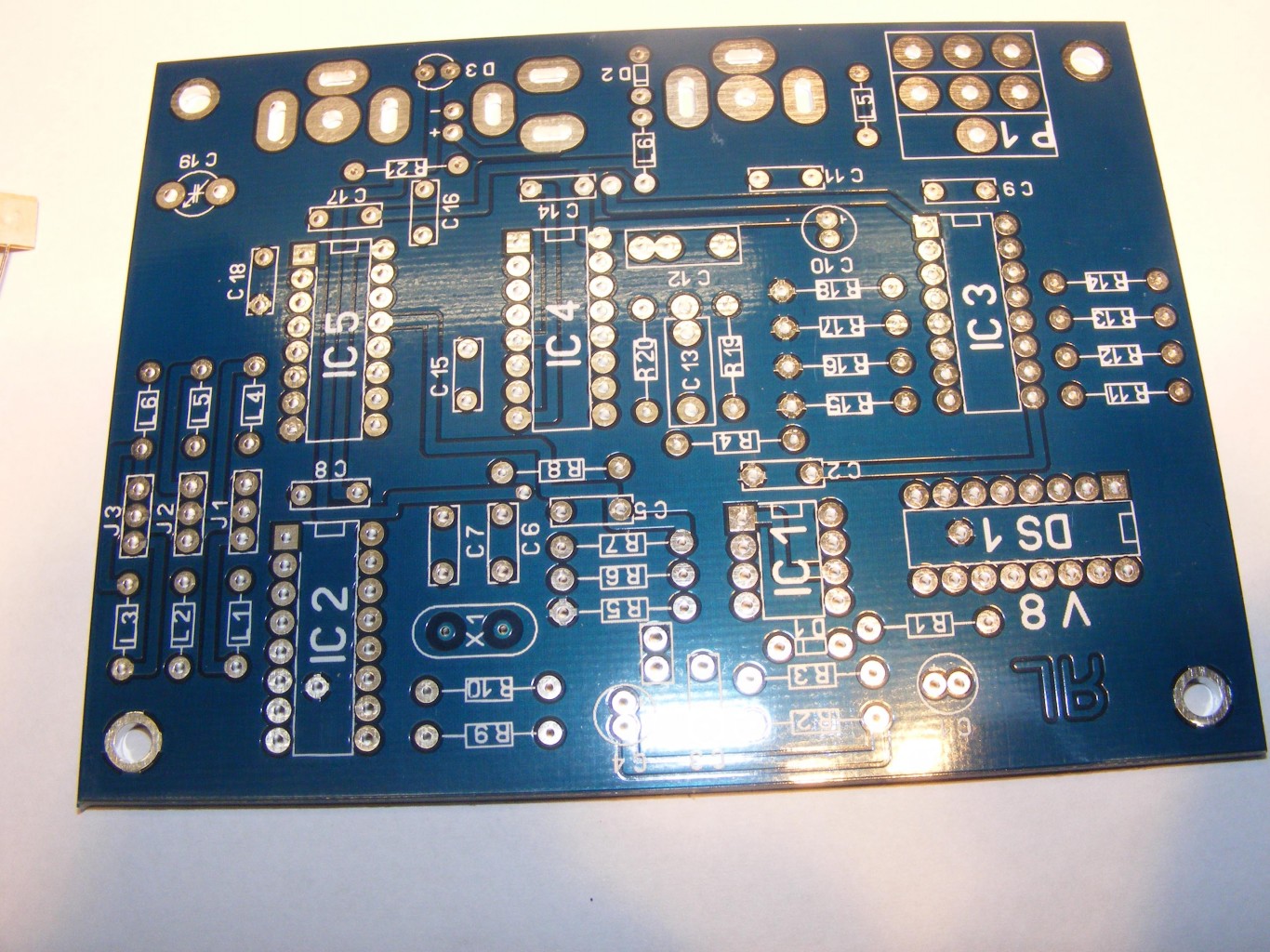

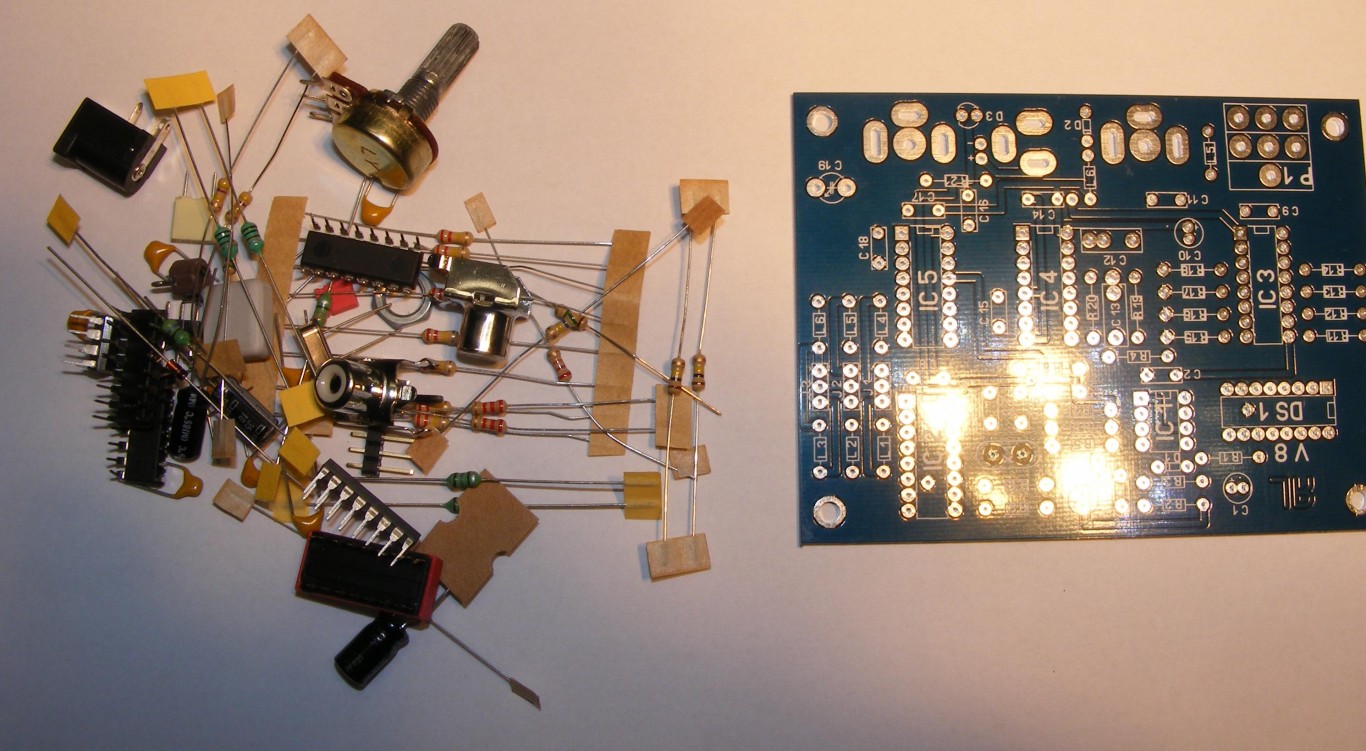

Ik heb een complete bouwset van het bekende Otto AM-zendertje. Volgens mij is het niet het printje dat Otto zelf heeft gemaakt maar een namaak. Alle onderdelen zitten er bij. Geen voeding deze moet extern worden aangesloten.

Op deze versie zitten ook de spoel combinaties om het zendvermogen bij de verschillende banden optimaal te maken.

[image]
[image]

Ik wil 10 Euro voor dit setje hebben exclusief verzendkosten. Kan ook mee naar de NVHR beurs op 15 December in Driebergen.

Met vriendelijke groet,

Loek

Am zendertje

door WalterH @, Den Haag, 21-11-2019, 06:13 (22 dagen geleden) @ loek

Beste Loek,

Als Piettransistor, de originele poster, deze set niet wil kopen, zou ik hem graag overnemen.

Walter.

--
W. Heemskerk

Am zendertje

door Piettransistor @, 21-11-2019, 13:02 (21 dagen geleden) @ loek

Hallo Loek,

Dit wil ik wel hebben. Lijkt me wel geschikt.
Is er wel een schema beschikbaar?
Vraag hoe stem je de zender af op een bepaalde frequentie?
Is audio input instelbaar? Of via een potmetertje aan de ingang? Of?

Voedingsspanning 12 volt?

Am zendertje

door loek @, 21-11-2019, 15:06 (21 dagen geleden) @ Piettransistor

Hallo Piettransistor?

De antwoorden op al jou vragen staan op onderstaande link.

http://www.transistorforum.nl/forum/index.php?id=20661


Ook op andere sites is het Otto zendertje uitvoerig besproken.


Geef via mail aan hoe je het pakket wil ontvangen (beurs/versturen ?)

Met vriendelijke groet,

Loek

Am zendertje

door reneke @, Best, 22-11-2019, 19:50 (20 dagen geleden) @ loek
Gewijzigd door reneke, 22-11-2019, 19:56

De gegevens van deze zender heb ik allemaal nog, hou er wel rekening mee dat deze zendertjes afwijken van de oorspronkelijke Otto zender.

Er zitten ook meer componenten op.

Groeten Rene

Am zendertje

door reneke @, Best, 22-11-2019, 19:59 (20 dagen geleden) @ reneke

Het gaat hier om versie 8 (er zijn in totaal door mij 15 verschillende printen gemaakt)

Voeding liefst 15v dc maar op 12v werkt hij ook.
Audio kun je regelen met de potmeter.
Frequentie verzetten doe je met de dipschakelaar.
