KristaL DCF77 ontvangmodule (Toestel of techniek)

door Leo Bolier ⌂ @, Goor, 30-06-2021, 10:43 (28 dagen geleden)

Beste mensen,

Bij meneer C ooit een dcf77 ontvanger module gekocht. Een kleine ferrietantenne en een klein printje met een dropje en een minuscuul kristalletje er op.
Nu is het kristalletje er afgebroken en kwijt geraakt.
Weet iemand wat voor kristal dat is en of/waar het nog te koop zou zijn ?

KristaL DCF77 ontvangmodule

door soundman2 @, Wouw, 30-06-2021, 12:53 (28 dagen geleden) @ Leo Bolier
Gewijzigd door soundman2, 30-06-2021, 12:56

Als je dcf 77 ontvanger inklopt krijg je in je browser heel veel afbeeldingen. Misschien staat jopuw printje daar bij en kun je misschien wat aflezen.
Heeft conrad dat ding niet meer?

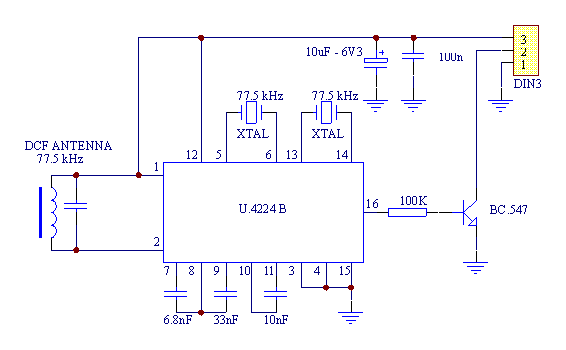

een van de vele schema's

[image]

KristaL DCF77 ontvangmodule

door Leo Bolier ⌂ @, Goor, 30-06-2021, 14:45 (28 dagen geleden) @ soundman2

Ik neem aan dat Conrad dat ontvangertje nog wel heeft.

Maar die van mij is nog goed behalve het ontbrekende kristal. Jammer om weg te gooien.
Idd talloze schema's van dit soort ontvangers. Eentje met maar liefst twee 77.5Khz kristalletjes. Die van C heeft maar één kristal. Zou een gok zijn dat die 77.5 is.

KristaL DCF77 ontvangmodule

door soundman2 @, Wouw, 30-06-2021, 14:49 (28 dagen geleden) @ Leo Bolier

Ik neem aan dat Conrad dat ontvangertje nog wel heeft.

Niet om weg te gooien, maar een vraag aan Conrad zou je probleem kunnen oplossen. Kan hoogstens een emailtje kosten.

KristaL DCF77 ontvangmodule

door MarcelvdG @, 30-06-2021, 22:50 (28 dagen geleden) @ soundman2

Ja, er staat me ook wat van bij dat Conrad of Velleman een 77,5 kHz-kristal gebruikte. Helaas is dat totaal geen standaardfrequentie.


Bij Mouser verkopen ze 77,5 kHz-kristallen, maar ze zijn niet op voorraad en je moet er meteen 3000 bestellen:

https://nl.mouser.com/ProductDetail/TXC-Corporation/QT2V-77500KAZF-T?qs=%2Fha2pyFaduib7c1K1ZsWUYh...

Bij Digi-Key hebben ze zelfs zes rypes, waarvan er 1 op voorraad is en in kleine aantallen besteld kan worden:

https://www.digikey.com/en/products/filter/crystals/171?s=N4IgTCBcDaIOxwHQFYDWAJAXiAugXyA

https://www.digikey.com/en/products/detail/citizen-finedevice-co-ltd/CM250C77500AZFT/5970263


Als je het niet erg vindt om er een SMD-kristal voor in de plaats te zetten, zou een via Digi-Key bestelde CM250C77500AZFT dus kunnen.

KristaL DCF77 ontvangmodule

door Goldline @, Velsen, 01-07-2021, 09:49 (27 dagen geleden) @ MarcelvdG

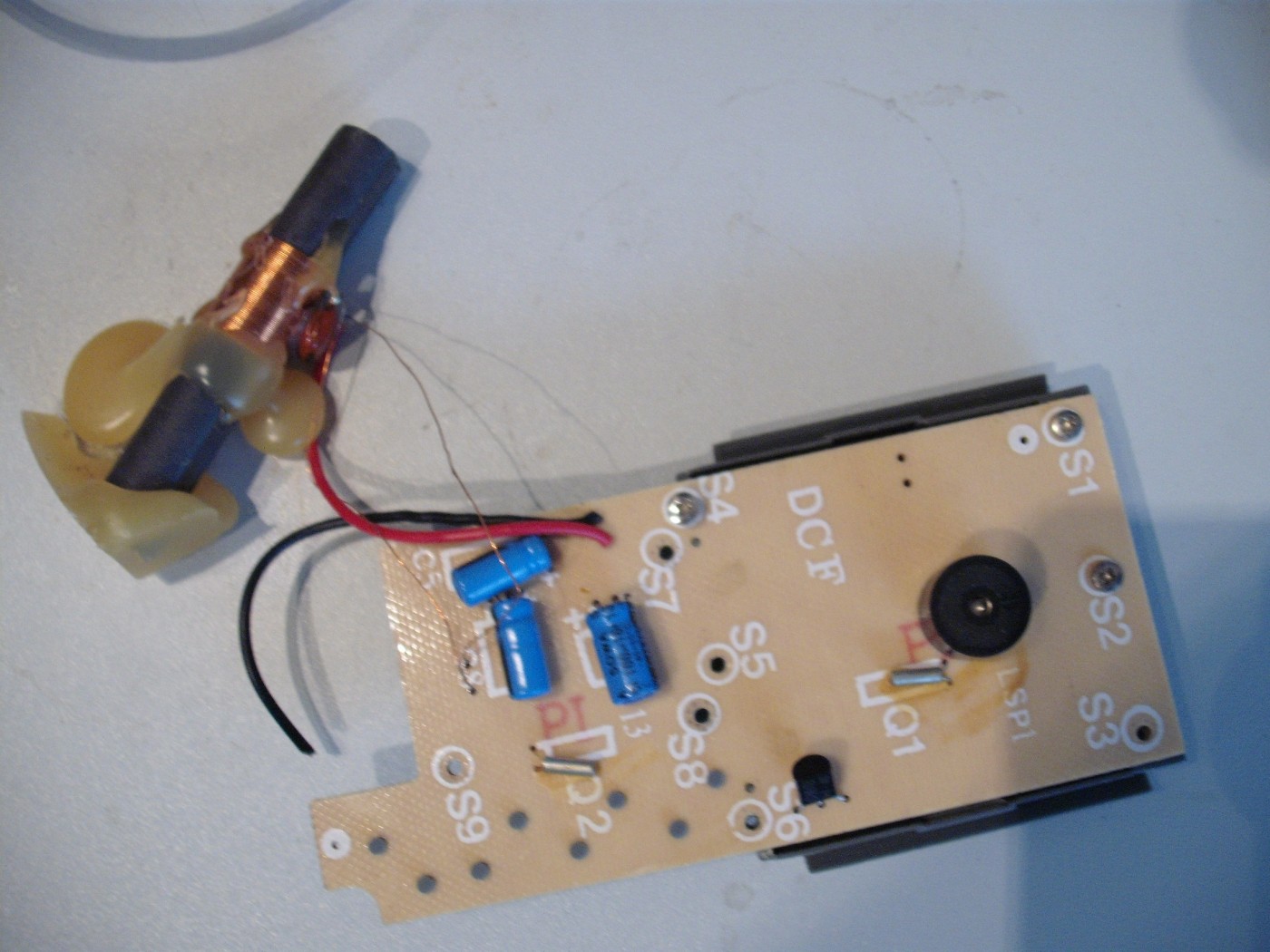

Dit Conrad wekkertje heb ik net uit mijn prullenbak gevist na het lezen van dit bericht.
Zitten 2 kristallen op.
Tegen verzendkosten.

[image]

--
Cees PA1DBA

KristaL DCF77 ontvangmodule

door Leo Bolier ⌂ @, Goor, 01-07-2021, 10:23 (27 dagen geleden) @ Goldline

Cees, graag.
Zie je pm (als het werkt)

KristaL DCF77 ontvangmodule

door Goldline @, Velsen, 01-07-2021, 13:10 (27 dagen geleden) @ Leo Bolier

Komt jouw kant op.

--
Cees PA1DBA
