RegistrerenDC power supply defect (Toestel of techniek)
door leemhuis01
, Coevorden, 18-09-2023, 17:50 (222 dagen geleden)
Gewijzigd door leemhuis01, 18-09-2023, 17:52
Beste forumgebruikers,
Ik heb laatst een mooie labvoeding gekregen.
Deze mocht ik samen met wat andere spulletje meenemen.
Op deze labvoeding kan ik nergens een merk of type vinden.
Maar op de PCB's staat mastech.
Via google kom ik dan uit op een HY3002.
Die lijkt er wel wat op.
Echter is de voeding niet in te stellen.
Als de voeding wordt ingeschakeld, dan geeft de voeding 88,1V en 0A.
Als ik hem dan uit doe en weer inschakel, heeft ie 20 a 22V wat ook niet te veranderen is.
Van de voeding heb ik het onderstaand schema op het www gevonden.
Iemand die mij een duwtje in de juiste richting kan sturen, waar ik moet zoeken?
Heb wel wat basis elektra kennis, maar ben op reparatie gebied nog niet voldoende onderricht.
Alvast bedankt

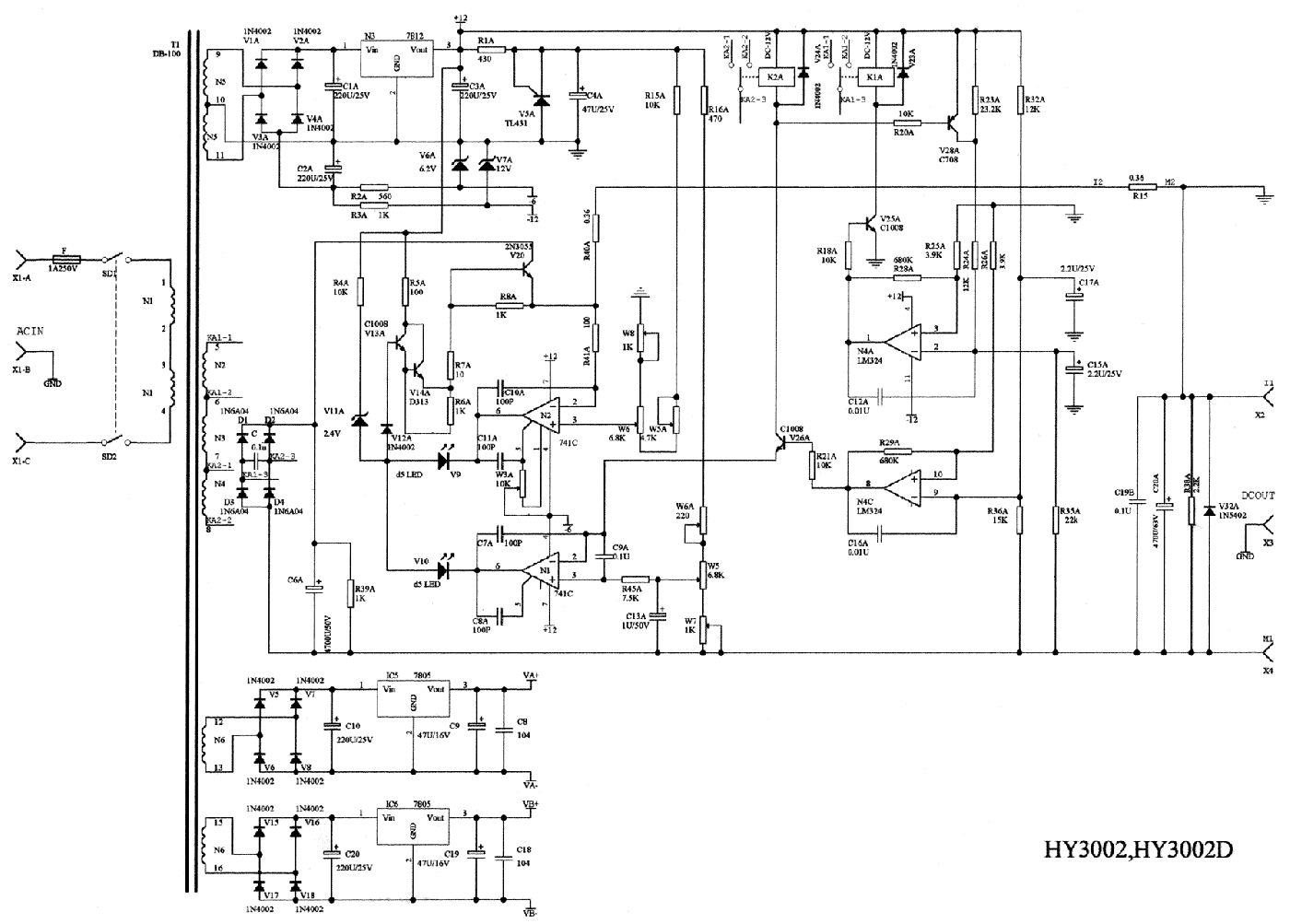

Schema:
![[image]](images/uploaded/20230918155033650871c9e3271.gif)
DC power supply defect
door Goldline , Oranjedorp, 18-09-2023, 20:05 (222 dagen geleden) @ leemhuis01
Eerst maar V20 nameten 2n3055.
--
Cees PA1DBA
DC power supply defect
door Onno-I , 18-09-2023, 22:33 (222 dagen geleden) @ Goldline
Gewijzigd door Onno-I, 18-09-2023, 22:41
De 2N3055 en de drivertransistoren zijn de eerste verdachten. En het regelcircuit rond N1.
De twee relais schakelen de trafowikkelingen in 3 stappen, afhankelijk van de uitgangsspanning zodat je niet te veel spanning over de 2N3055 krijgt en toch de uitgangsspanning van laag tot hoog kunt regelen. Alleen zal tijdens het regelen de spanning over de 2N3055 soms even sterk variëren als de relais omschakelen. Dat is wat kwetsbaar.
De hele schakeling is wel wat link voor de 2N3055 en het spul eromheen. Je kunt tijdelijk 88V en meer dan 1 A hebben op de 2N3055 als de stroombegrenzing -schakeling rond N2- inschakelt en dat kan net te veel zijn. één 2N3055 voor deze voeding lijkt wat weinig.
Wat ik ook gek vind: dat C6A maar 50V werkspanning is, terwijl je 88V gemeten hebt. Dat klopt niet. Ook de elco over de uitgang is maar 63V.
Ik zie onderaan nog twee 5V-voedingen die nergens heen gaan. Is dit voor een paar LED paneelmeters?
Ook gek dat de twee regel-IC's onderaan IC5 en IC6 heten, terwijl de andere IC's N1, N2, N3, N4 heten.
Beetje vreemd schema.
(edit) Helemaal raar is dat de emitter van V26A naar de -in van N1 gaat. Hij moet stroom sinken om het relais te sturen en die kan nergens heen en hij stuurt ook op spanningsregelaar N1. Ik denk dat er een aarde-symbool aan de emitter moet zitten. Dan zit de -in van N1 op nul en hangt de +in aan een spanningsdeler tussen +12 en -out.
DC power supply defect
door Maarten Bakker
, Haarlem/Delft, 18-09-2023, 23:47 (222 dagen geleden) @ Onno-I
Was de 88,1 een meteraanduiding op de ingebouwde meter of een daadwerkelijk gemeten spanning?
DC power supply defect
door leemhuis01 , Coevorden, 19-09-2023, 10:01 (222 dagen geleden) @ Goldline
Misschien een hele domme vraag.
Maar is die transistor zo in de schakeling te meten (diodestand/ spanning).
of moet ik deze er nu eerst uit halen?
DC power supply defect
door leemhuis01 , Coevorden, 19-09-2023, 19:59 (221 dagen geleden) @ Goldline
Het schema klopt inderdaad niet met het apparaat.
Ik heb 3x een 2N3055 in mijn voeding zitten.
In de diode stand op de multimeter heb ik 6x 0,15V.
Welk schema ik moet hebben, snap ik helemaal niets van.
Want op de verschillende PCB's staat:
HY3005
HY3002D
HY3003
HY5003
Waar ik het moet zoeken geen idee meer
DC power supply defect
door Maurice , Dordrecht, 19-09-2023, 20:59 (221 dagen geleden) @ leemhuis01
Je hoeft nu geen schema te hebben, globaal is het idee er achter wel duidelijk.
Er zit een LM324 in en de datasheet is te vinden, dan weet je de in en uitgangen.
Spoortjes volgen kom je bij de componenten uit.
Trek relais er uit en meet de contacten ohms door.
Controleer die 7812 en zie of uitgang ook mooi stabiel is en zonder rimpel (meet in stand AC)
dan meet je wisselspanning component op de DC.
Meet de basis spanning van die 2 torren die relais bedienen.
Check die kleine Elco's.
Controleer print op foute solderingen, soldeer krimp foutjes.
Soldeer krimp foutjes zijn door trilling en steeds verwarmen en koud worden dat zich een kring vormt
in soldeer eilandjes.
Bekijk heel goed die solderingen dus.
Evt andere externe contact punten.
Meet simpel die potmeters door.
Zijn de aller goedkoopste vindbaar.
Meet zowel de gehele weerstandbaan, als ook de loper.
Kan immers zijn dat aan 1 zijde de weerstandbaan los ligt.
Veel fouten kun je repareren zonder schema's.
Je hebt nu al een idee hoe het zou moeten werken.
En we hebben toch al gezien dat betreffende schema's barstens vol fouten zit.
DC power supply defect
door Ben , Waddinxveen, 19-09-2023, 21:30 (221 dagen geleden) @ leemhuis01

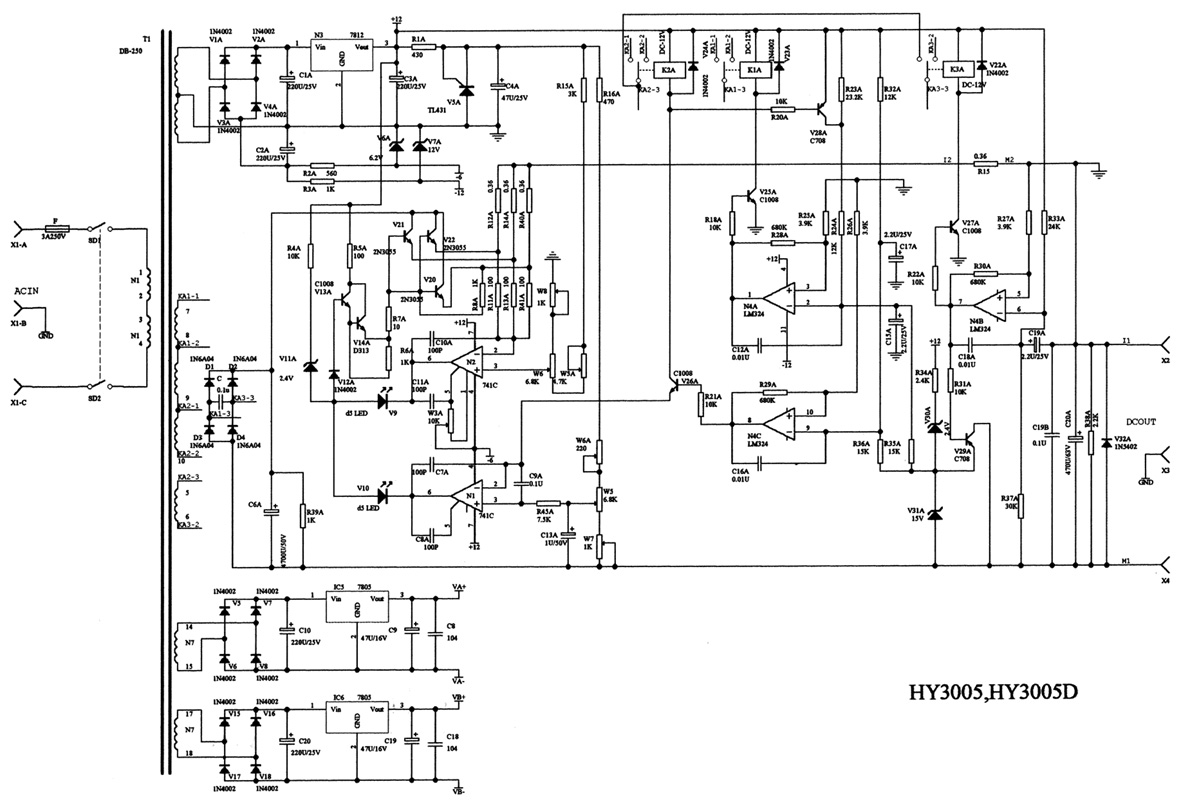

Er zitten 3x 2n3055 in het schema van de HY3005, misschien is dat duidelijker.
Voor het origineel kun je mij een pm sturen.
Groet en succes, Ben
![[image]](images/uploaded/202309191930266509f6d21593f.jpg)
DC power supply defect
door Goldline , Oranjedorp, 18-09-2023, 22:51 (222 dagen geleden) @ leemhuis01

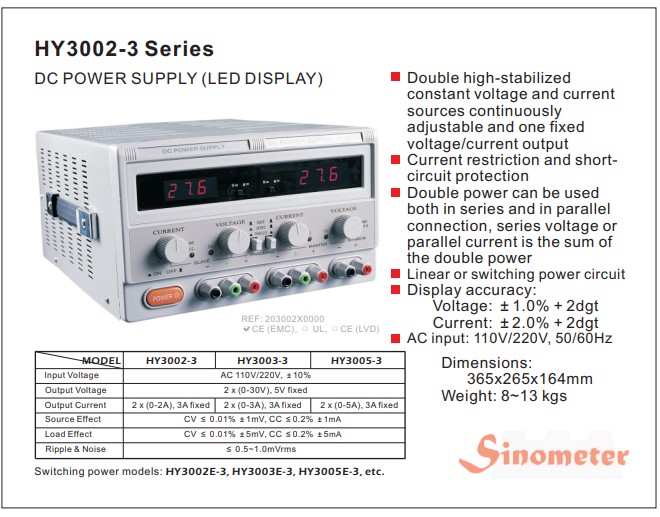

vermoedelijk deze ?
![[image]](images/uploaded/202309182050356508b81b4709f.jpg)
5 volt is een vaste uitgangsspanning
--
Cees PA1DBA
DC power supply defect
door leemhuis01 , Coevorden, 19-09-2023, 10:00 (222 dagen geleden) @ Goldline

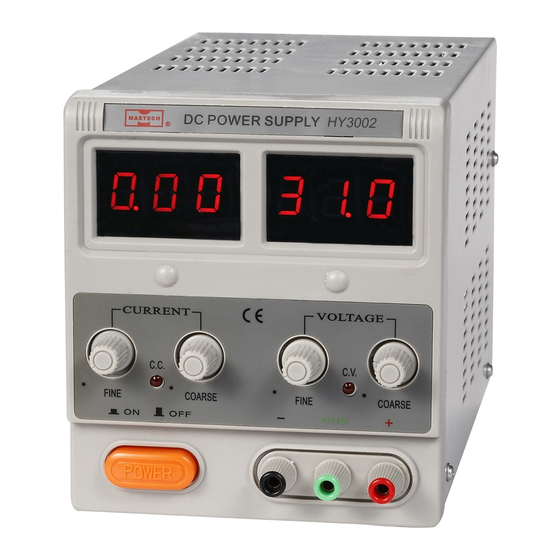

Het is dit model voeding.
Maar dit zal wel weer een merkloos b-type zijn.
Want aan de buitenkant is nergens een merk of type te vinden bij mij.
op de printplaten wel de fabrikant gevonden.
![[image]](images/uploaded/20230919075918650954d6d6576.jpg)
DC power supply defect
door Maurice , Dordrecht, 19-09-2023, 01:37 (222 dagen geleden) @ leemhuis01
Gewijzigd door Maurice, 19-09-2023, 01:38

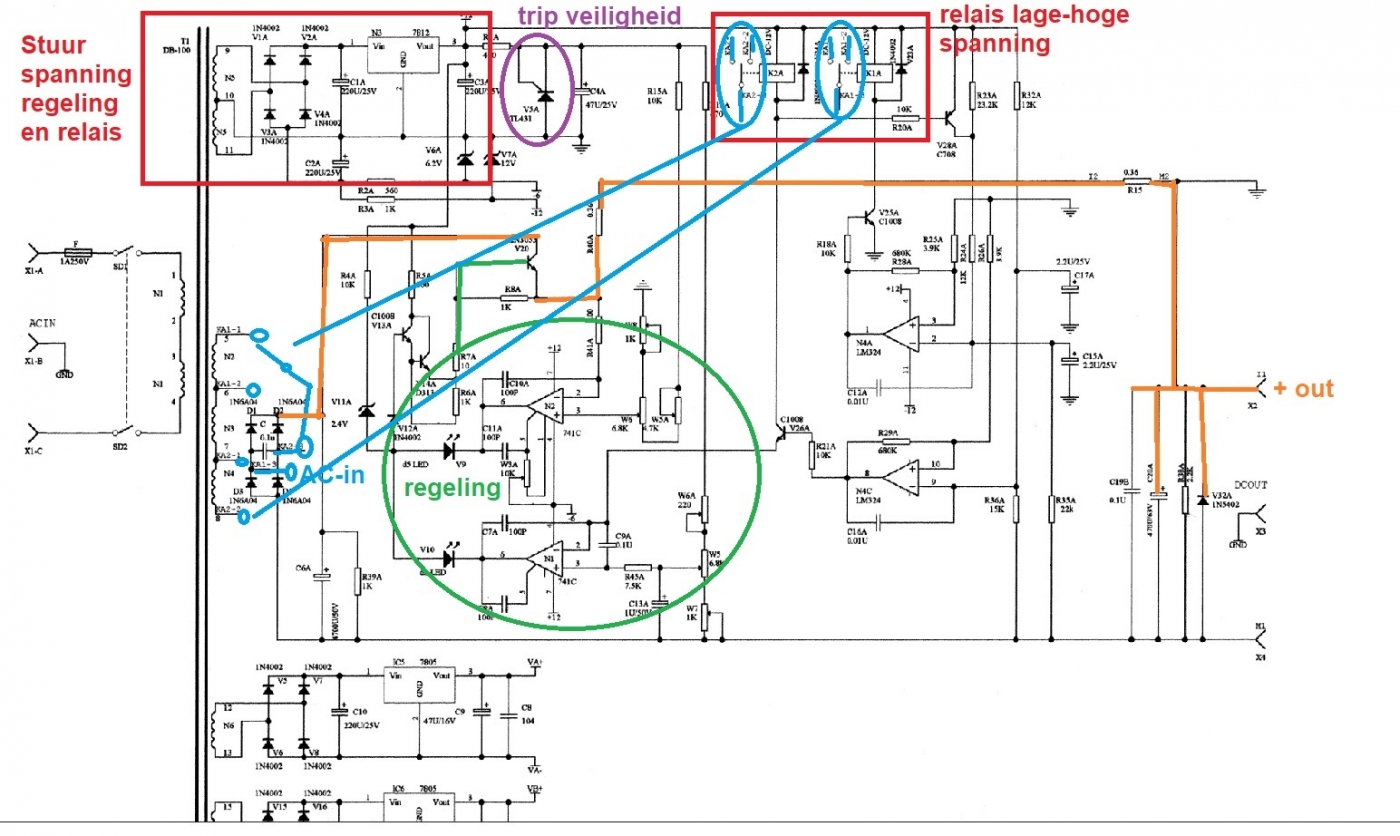

Zoals aangegeven zitten er 2 relais in die lage en hoge spanning van de trafo pakken.
Ik zie even niet hoe die nu omschakelen.
Ja vergelijkt de uitgang en op momenten schakelen die dan.
Ik zou nodige aan relais contacten meten.
EN die elco's nazien bij de LM324 van de relais spoelen.C15A C17A
Zie of die 12Vdc goed is, welke de voeding is van de gehele regeling.
Staat beetje raar , maar zie die 4 dioden bij middentrafo en die 3 spoelen.
Die krijgen hun wisselspanning via de keuze van beide relais.
Kijk maar eens goed.
![[image]](images/uploaded/202309182337106508df2683ddb.jpg)
DC power supply defect
door Maurice , Dordrecht, 19-09-2023, 01:56 (222 dagen geleden) @ Maurice
Volgens mij zijn er 3 stappen waarin de voeding in stappen de trafo spoelen inschakelt.
Lage spanning, relais zijn niet ingeschakeld.
Komt de regeling boven een spanning, bepaald door instelling onderste LM324 van K2A,
dan komt K2A in.
Loopt spanning regeling instelling nog verder op , schakelt K1A in, bepaald door instelling 2e
LM324 via R20A en V28A, ingang die 2e LM324 N4A.
![[image]](images/uploaded/202309182356116508e39bee4de.jpg)
DC power supply defect
door Onno-I , 19-09-2023, 07:14 (222 dagen geleden) @ Maurice
Het rode circuit moet wat aangepast: de emitter van V26A is getekend aan de -ingang van N1 en een paar condensatoren, dus die kan nooit genoeg stroom trekken om het relais te activeren. Volgens mij moet de emitter van V26A aan aarde net als bij zijn broertje V25A. De -in van N1 moet ook aan aarde. het zou duidelijker zijn als dat apart getekend werd en niet aan V26A.Maar de tekenaar is op meer punten wat inconsistent.
DC power supply defect
door Maurice , Dordrecht, 19-09-2023, 12:05 (222 dagen geleden) @ Onno-I
Is een rommeltje dat schema.
Ook massa hangt aan de +uitgang voeding.
Gaat denk ik meer om het idee.
Die emitter via condensatora gaat natuurlijk niet werken.
Zal wel nodige nog missen in dat schema.
Idee is wel duidelijk dat de relais schakelen op niveau wat vanaf de 12V stuurapanning
wordt bepaald.
Komt dat boven een niveau schakelt een relais de transformator.
Vandaar bij opstart die rare stap spanningen.
De relais schakelen niet goed tov de gegeven stuurspanning instelling.
DC power supply defect
door MarcelvdG , 19-09-2023, 10:00 (222 dagen geleden) @ Maurice
Gewijzigd door MarcelvdG, 19-09-2023, 10:02
De TL431 (bandgapreferentie/parallelregelaar) lijkt mij gebruikt te worden als spanningsreferentie.
