Schema ELAC dieptemeter (Toestel of techniek)

door gertjanrhe @, Het Gooi, 29-10-2023, 09:06 (182 dagen geleden)
Gewijzigd door gertjanrhe, 29-10-2023, 09:08

Op mijn Oost Duitse patrouillebootje is een dieptemeter van het merk ELAC geïnstalleerd.
Klassiek ontwerp met GE2B neonlampje van General Electric. Er komt weinig licht uit. Nu is dat meestal zo met neonlampjes, maar hier is het glas inmiddels ook wat donkerder. Ik heb een paar vervangende typen besteld want de originele is obsolete. Ik overweeg ook om een LED als vervanger toe te passen en daarvoor het schema reverse te engineren, maar het is makkelijker als iemand het schema heeft.

Gertjan

[image]

[image]

[image]

[image]

[image]

[image]

Reageer op dit bericht
  727 keer gelezen

Schema ELAC dieptemeter

door soundman2 @, Wouw, 29-10-2023, 09:29 (182 dagen geleden) @ gertjanrhe

Een neonlampje gebruikt aan stroom minder als 1mA. Ik denk dat dat ook voor de huidige leds erg weinig is.

Reageer op dit bericht
  614 keer gelezen

Schema ELAC dieptemeter

door gertjanrhe @, Het Gooi, 29-10-2023, 10:49 (182 dagen geleden) @ soundman2

Klopt helemaal. Daarom ook reverse engineren. lampje wordt aangestuurd dor trafo. Trafo aangestuurd door een transistor. Ik denk de trafo te kunnen laten vervallen en de LED direct door de tor aan te sturen. Maar lompweg erin zetten lijkt me niet de weg, vandaar de vraag om een schema. Het zou me niet verrassen als Maurice zoiets heeft, het is een oud professioneel ding. Ik wil de originele uitrusting in het schip handhaven, met de radar lukte dat ook al https://www.youtube.com/watch?v=6VsSlI42ReA.
Met een beetje geluk geeft een vervangend type neonlamp al wat meer licht. We gaan het zien.

Gertjan

Reageer op dit bericht
  567 keer gelezen

Schema ELAC dieptemeter

door Maurice ⌂ @, Dordrecht, 29-10-2023, 11:07 (182 dagen geleden) @ gertjanrhe

Nee helaas,
Van dit spul heb ik geheel geen schema's

Reageer op dit bericht
  543 keer gelezen

Schema ELAC dieptemeter

door soundman2 @, Wouw, 29-10-2023, 12:26 (182 dagen geleden) @ gertjanrhe
Gewijzigd door soundman2, 29-10-2023, 12:53

Het opgegeven nummer van het org. lampje klopt niet. Op de foto kan ik EB2A lezen. Wat staat er op?
k wilde wat meer van et lampje weten, zoals : zit er een voorschakel weerstandje in of niet.

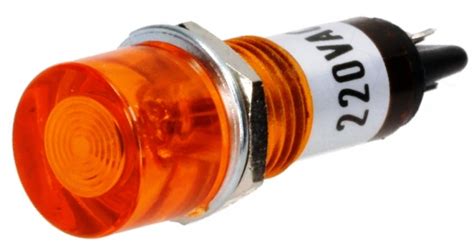

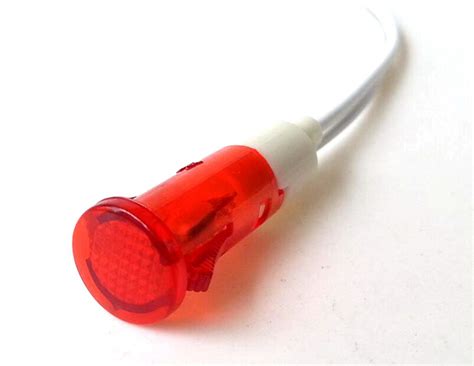

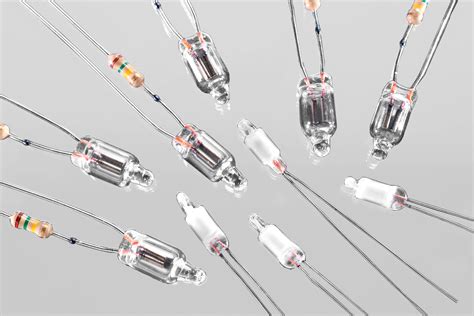

Neon draadlampjes vind je gemakkelijker, al dan niet in een compleet "armatuurtje" is daar niets van te bakken?
[image][image][image]

Reageer op dit bericht
  561 keer gelezen

Schema ELAC dieptemeter

door gertjanrhe @, Het Gooi, 29-10-2023, 15:43 (182 dagen geleden) @ soundman2

bedankt ! Zie reactie onder Maurice.
Gertjan

Reageer op dit bericht
  495 keer gelezen

Schema ELAC dieptemeter

door Maurice ⌂ @, Dordrecht, 29-10-2023, 14:33 (182 dagen geleden) @ gertjanrhe
Gewijzigd door Maurice, 29-10-2023, 14:34

Zo te zien is vervangende lampje de NE-51H
Daarvan dat plastic kapje demonteren voor beter licht.
De nu gegevens van die GE. B2A nu ook bekend.
120VAC en 47k inwendig serie weerstand, gegeven stroom 1,2mA

[image]

[image]

Reageer op dit bericht
  573 keer gelezen

Schema ELAC dieptemeter

door gertjanrhe @, Het Gooi, 29-10-2023, 15:39 (182 dagen geleden) @ Maurice

het is inderdaad de GEB2A, beetje suf want staat goed op de foto.
Is nog als NSO verkrijgbaar: https://www.radwell.co.uk/Buy/GENERAL%20ELECTRIC/GENERAL%20ELECTRIC/GEB2A?redirect=true

Ik heb wat verschillende BA9S neon lampjes van Schieffer besteld.
Maar heb niet de verwachting dat het een zee van licht gaat geven, vandaar de gedachte om naar LED om te bouwen.

Reageer op dit bericht
  528 keer gelezen

Schema ELAC dieptemeter

door Maurice ⌂ @, Dordrecht, 29-10-2023, 16:03 (182 dagen geleden) @ gertjanrhe

Niet doen

Is alleen maar vervelend dat licht als je aan varen bent in donker of schemer.

En als je pas na 40jaar of zo er last van hebt?
Nieuw neon er in en gaat weer 40jr mee.

Zorg bij plaatsen dat niet in directe zonlicht toestel zit.
Schijf is verder zwart dus die neon ga je echt wel zien.
Hoeft geen licht te geven, als indicatie maar te onderscheiden is van het zwart.

Je moet van 1mA naar wat is het 20mA , gaan knoeien in zo'n oud toestel met gevaar van alle
opkomende problemen.

Modernere hadden inderdaad een rood ledje, die was net aan in zijn licht.
Ook maar een klein pitje, reden, ivm nacht/donker varen.

Reageer op dit bericht
  528 keer gelezen

Schema ELAC dieptemeter

door gertjanrhe @, Het Gooi, 30-10-2023, 10:05 (181 dagen geleden) @ Maurice

ik denk dat je gelijk hebt, Maurice. Ik heb bij de overige spullen juist e.e.a. aangepast om prettiger in het donker te varen. Nu al die rode lichten op de windmolens nog uitzetten.
Groetjes, Gertjan

Reageer op dit bericht
  453 keer gelezen

Schema ELAC dieptemeter

door soundman2 @, Wouw, 29-10-2023, 19:38 (182 dagen geleden) @ gertjanrhe
Gewijzigd door soundman2, 29-10-2023, 20:33

het is inderdaad de GEB2A, beetje suf want staat goed op de foto.
Is nog als NSO verkrijgbaar: https://www.radwell.co.uk/Buy/GENERAL%20ELECTRIC/GENERAL%20ELECTRIC/GEB2A?redirect=true

Ik heb wat verschillende BA9S neon lampjes van Schieffer besteld.
Maar heb niet de verwachting dat het een zee van licht gaat geven, vandaar de gedachte om naar LED om te bouwen.

Zitten de nokjes aan de zijkant op gelijke hoogte of niet. Op de foto niet goed te zien. Dat was ook een criterium bij het zoeken naar een lampje.
Ik had iets gevonden alleen was dat schreeuwend duur, incl verzenden >50 ero.

Reageer op dit bericht
  493 keer gelezen

Schema ELAC dieptemeter

door gertjanrhe @, Het Gooi, 30-10-2023, 10:03 (181 dagen geleden) @ soundman2

Goedemorgen,
de nokjes zitten op gelijke hoogte.
Is het niet zo dat er een Y in de aanduiding komt als de nokjes ongelijk zijn, dus BAY9S ipv BA9S?
Op verlichtingnl.nl heb ik heb ook wel al een en ander gevonden en besteld.
Daar eerst maar de resultaten mee afwachten.

groet, Gertjan

Reageer op dit bericht
  468 keer gelezen

Schema ELAC dieptemeter

door Armand @, België, 30-10-2023, 11:12 (181 dagen geleden) @ gertjanrhe


Is het niet zo dat er een Y in de aanduiding komt als de nokjes ongelijk zijn, dus BAY9S ipv BA9S?

[image][image]

Groeten, Armand

Reageer op dit bericht
  474 keer gelezen

Schema ELAC dieptemeter

door Armand @, België, 30-10-2023, 16:05 (181 dagen geleden) @ Maurice
Gewijzigd door Armand, 30-10-2023, 16:13

Zo te zien is vervangende lampje de NE-51H
Daarvan dat plastic kapje demonteren voor beter licht.
De nu gegevens van die GE. B2A nu ook bekend.
120VAC en 47k inwendig serie weerstand, gegeven stroom 1,2mA

[image]

[image]

Misschien dan ook een General Electric NE-51 als vervangend lampje?
[image]
Vorig jaar gekocht bij Wim(elektronenbuizen) voor een Emerson radio.
Ze staan/stonden niet op de website maar misschien heeft hij er nog.

Groeten, Armand

Reageer op dit bericht
  505 keer gelezen

Schema ELAC dieptemeter

door Goldline @, Oranjedorp, 30-10-2023, 18:24 (181 dagen geleden) @ Armand

Schema ELAC dieptemeter

door Armand @, België, 30-10-2023, 18:49 (181 dagen geleden) @ Goldline
Gewijzigd door Armand, 30-10-2023, 18:53

https://www.electronicparts-outlet.com/en/ne51-neon-light-bulb-120v-003ma-ba9s.html

4,50 euro is wel duur en komen nog verzendkosten bij.
Bij Wim 0,40 euro https://www.nfor.nl/index.php?id=315541

Groeten, Armand

Reageer op dit bericht
  475 keer gelezen

Schema ELAC dieptemeter

door gertjanrhe @, Het Gooi, 31-10-2023, 13:24 (180 dagen geleden) @ Armand

Dank,
bij Wim besteld.
Gertjan

Reageer op dit bericht
  434 keer gelezen

Schema ELAC dieptemeter

door gertjanrhe @, Het Gooi, 01-11-2023, 19:43 (179 dagen geleden) @ gertjanrhe

Met dank aan alle meedenkers weer een fris lampje in de dieptemeter.
Meer licht inderdaad, dus geen ombouw naar LED.

[image]

[image]

groet. Gertjan

Reageer op dit bericht
  426 keer gelezen

Schema ELAC dieptemeter

door Maurice ⌂ @, Dordrecht, 01-11-2023, 23:18 (178 dagen geleden) @ gertjanrhe

Prachtig zo, mooi gelukt.

En is meer dan zat licht.
Vergeet niet drupje olie op dat asje, gaat ie nog langer mee:-)

Reageer op dit bericht
  450 keer gelezen

Schema ELAC dieptemeter

door gertjanrhe @, Het Gooi, 02-11-2023, 08:52 (178 dagen geleden) @ gertjanrhe

Naaimachineolie van de vrouw gebruikt :-)

Reageer op dit bericht
  394 keer gelezen
