is deze trafo na al die tijd tijd nog beschikbaar?
Ik zoek deze als vervanger voor mijn defecte Bosch combi-magnetron.

M.v.g.
Sjef Jansen
Oss

je bedoeld natuurlijk pin 2 als gemeenschappelijke signaal massa

Waarbij ook nog kan zijn dat metalen huisje van element ook op 1 van beide return
zit aangesloten.

Vaak gemonteerd om kunststof of geïsoleerde headshell houders.
De rest van chassis pickup-incl vaak de arm m wordt middels een aparte aarddraad
verbonden met chassis van de versterker.

Nu komt het, de vraag is of versterker zijde de GND RIAA ingang ook het chassis GND is.
Op foto van TS lijkt te zien dat de TULP/Clinch pluggen geïsoleerd opgesteld staan.

Dan is zeker die extra aarddraad nodig.

DIN pluggen gaat vaak ook verkeerd met pick-up aansluitingen.
Omdat soms midden pin (nr 3) niet ook verbonden is met lipje veertje wat in de volggleuf zit,
soms is dat wel zo.
Hiermee weer verschil met de dinkabel zelf welke een aparte afscherming heeft welke onder de klem van buitenhuls dient te zitten.

Het valt ook allemaal niet mee als je net om de hoek komt kijken bij audio aansluitingen.

Kom geregeld pick-ups tegen war inderdaad de DIN kabel verdwenen is en enkel de
nieuwe Tulp/Clinch is aangesloten en niet extra aardkabel van chassis.

Soms gaat goed omdat aan Pick-up zijde een metalen element is geplaatst en zo toch een redelijke aarding ontstaat.
Hoewel ook daar toch een brommetje te horen is.

SIMPELE TEST:
In alle gevallen, of goed zit is eenvoudig te testen met de doorpiep van multimeter.
Pak stuk ijzer van de Pick-Up en houd andere kant tegen schroef van de versterker chassis.
Weet je zo of de boel een aarding heeft.

Zo niet, draadje aanbrengen.

Het beste is als de speler tochniet meer op een oude versterker gaat
Snoer vervangen boedem plaat eraf zoek de soldeerlip van de kabels zet rood op rood wit op wit of als wit geel is wit op geel
Massa op massa zit een afgeschermde plaat in bodem met daar aan een draad soldeer daar een massa kabel aan
Hebruik een goede kabel niet van action heeft veel te weinig afscherming.
Verloopjes geeft vaak problemen ook de 5 polige stekers willen ook na jaren probleem geven.
Bruek in kabel plug enz .
Nieuwe kabel eraan en draaien maar
Succes
René

De FA931 is een geïntegreerde stereo versterker met een vermogen van 2x 65 Watt.

Hij sluit aan bij het design van de 900 serie en heeft aansluitingen voor CD, DCC, Aux, Tuner, Phono en Tape.

Er kunnen twee luidsprekerparen worden aangesloten die onafhankelijk schakelbaar zijn.

Door middel van een intuïtieve draaiknop is eenvoudige bronkeuze mogelijk.

De versterker werkt, maar zou wel wat "TLC" (=Tender Love & Care) kunnen gebruiken.

Opsturen of ophalen in Dongen. Eventueel kan de versterker ook mee naar de beurs in Driebergen. Er is geen afstandsbediening bij.

Ik vraag er 50 euro voor.

Philips deed het in de tijd van DIN-pluggen ook al zo. De kabel naar de versterker was 5- polig en de retourleidingen van het element werden apart door de kabel geleid. Deze retourleidingen werden in de plug op pen 2 aangesloten en de afscherming - die ook verbonden was met de metalen delen van de platenspeler - op de huls van de steker.
Ook werden wel de retourleidingen en de afscherming samen aan punt 2 gezet.
Ik heb een mapje van Philips waar het allemaal precies in beschreven staat.

Groeten,
Peter

Peter, ik ben gelukkig niet de enige die weet hoe het werkt, ik zou het er veel te druk mee hebben
Tja als je in de geluidstechniek zit, kom je van alles tegen. Tegen de klant kun je dan niet zeggen: "Gisteren deed ie het nog goed hoor!"

Groeten,
Peter

Indien de "metalen koker" van de dinplug aan massa ligt, het zij element massa of platenspeler chassis massa zal de plug minder bromveld oppikken.
vandaag een Dual 1219 open, en chassis-massa zit af fabriek bij beide element massa's geknoopt.
verder geen chassis-draad is destijds ook achterwege gelaten.

Helaas passen maar weinig Riaa voorversterkers symetrische ingangen toe

Symmetrische aansluitingen komen in consumentenproducten ook maar zelden voor.
Het extra "chassis"draadje is al langer in gebruik bij pick-ups, die niet voorzien zijn van een DIN aansluiting, maar tulp pluggen. De bedoeling is om de audio retourdraad i.c. meestal de afscherming niet te gebruiken voor afvoer van stoorsignalen, bijv. van de voeding van de pu-motor etc.
TS zat met een tussenvorm, een Din aansluiting aan de PU en tulpaansluitingen met extra aardaansluiting op de versterker.

Toch heeft B&O het destijds netjes opgelost door de audio aarde en de mechanische aarde apart naar buiten te voeren, die laatste via de huls van de steker.
Dat veel pick-ups met DIN aansluiting dat niet hadden komt wellicht, omdat de doorsnee pu voorzien was van een keramisch of kristal element, met een veel hogere signaaloutput in vergelijking met een MD element. Storingen als die er al zijn, zijn dan niet of nauwelijks hoorbaar.

Een losse voorversteker in de PU console is ook een oplossing, maar als bijv. de print niet goed ontworpen is, kun je weer inductiebrom krijgen van de motor etc. Dat heb ik een keer op moeten lossen door een printspoortje door te snijden, dat in zo'n voorversterkertje een aardlus vormde.
Het verplaatsen of draaien van de voorversterker was door de weinig beschikbare ruimte niet mogelijk.

Tegenwoordig worden problemen helemaal anders opgelost met vergulde cryo behandelde aansluitstekers en ingespeelde audiokabel. Dat kost dan wel wat maar dan heb je ook niks meer.........

Uiteindelijk heb ik zo'n "allesspeler" in een ruim kastje ingebouwd.

Ondertussen heb ik gemerkt dat er verschillende versies van deze module in omloop zijn. Bij jou zie ik op het stickertje JT-BT staan. Mijn eerste batch had type JQ-BT en mijn recente bouwsel is JX-BT.

Zowel de JQ als de JX heeft bij mij iets vervelends. De JQ geeft een zacht stoorbrommetje op de Bluetooth stand. Heel "slim" is het zo geprogrammeerd dat als het geluid onder een bepaald nivo zakt, de versterker wordt uitgeschakeld maar als er weer genoeg signaal komt, schakelt het weer aan. Dan hoor je het brommetje vrijwel niet, maar het inschakelen kost wat tijd zodat je van veel zinnen of muziekjes de eerste halve seconde mist.
De JX heeft dat probleem niet op Bluetooth maar wel op AUX!

Apart, dit feature heeft mijn apparaatje niet. Zowel op Bluetooth, als op USB en AUX is er geen spoortje van brom te horen. Ook niet als ik het volume flink opschroef.
Er is alleen een zeer flinke ruis te horen op FM. Maar ja, daar zit geen antenne aan vast.

Uiteindelijk heb ik zo'n "allesspeler" in een ruim kastje ingebouwd.

Ondertussen heb ik gemerkt dat er verschillende versies van deze module in omloop zijn. Bij jou zie ik op het stickertje JT-BT staan. Mijn eerste batch had type JQ-BT en mijn recente bouwsel is JX-BT.

Zowel de JQ als de JX heeft bij mij iets vervelends. De JQ geeft een zacht stoorbrommetje op de Bluetooth stand. Heel "slim" is het zo geprogrammeerd dat als het geluid onder een bepaald nivo zakt, de versterker wordt uitgeschakeld maar als er weer genoeg signaal komt, schakelt het weer aan. Dan hoor je het brommetje vrijwel niet, maar het inschakelen kost wat tijd zodat je van veel zinnen of muziekjes de eerste halve seconde mist.
De JX heeft dat probleem niet op Bluetooth maar wel op AUX!

Ik heb drie dingen bedacht en uitgevoerd om het hele ding nog iets leuker te maken. De AUX-ingang aan de voorkant kun je natuurlijk ook aan de achterkant maken, dan heb je niet aan de voorkant een steeds ingeplugde kabel.
Verder heb ik over de AUX ingang links en rechts een weerstandje (188 Ohm) naar massa, de "antibrom". Brom die wordt opgepikt door de kabel of aanraken van het uiteinde wordt zo kortgesloten. Bij een signaal van lage impedantie, zoals een koptelefoonuitgang van een laptop, maakt die weerstand geen verschil.

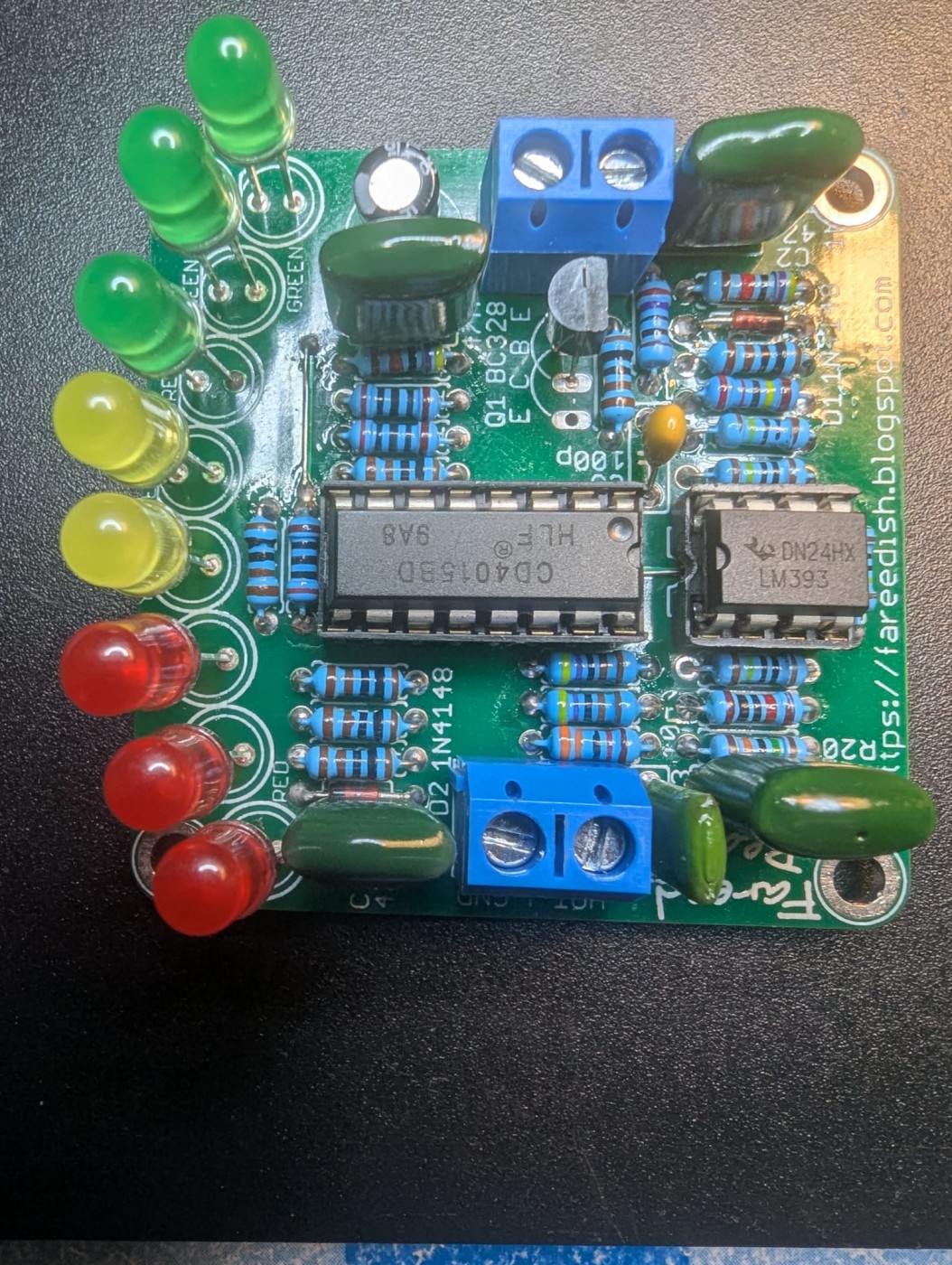

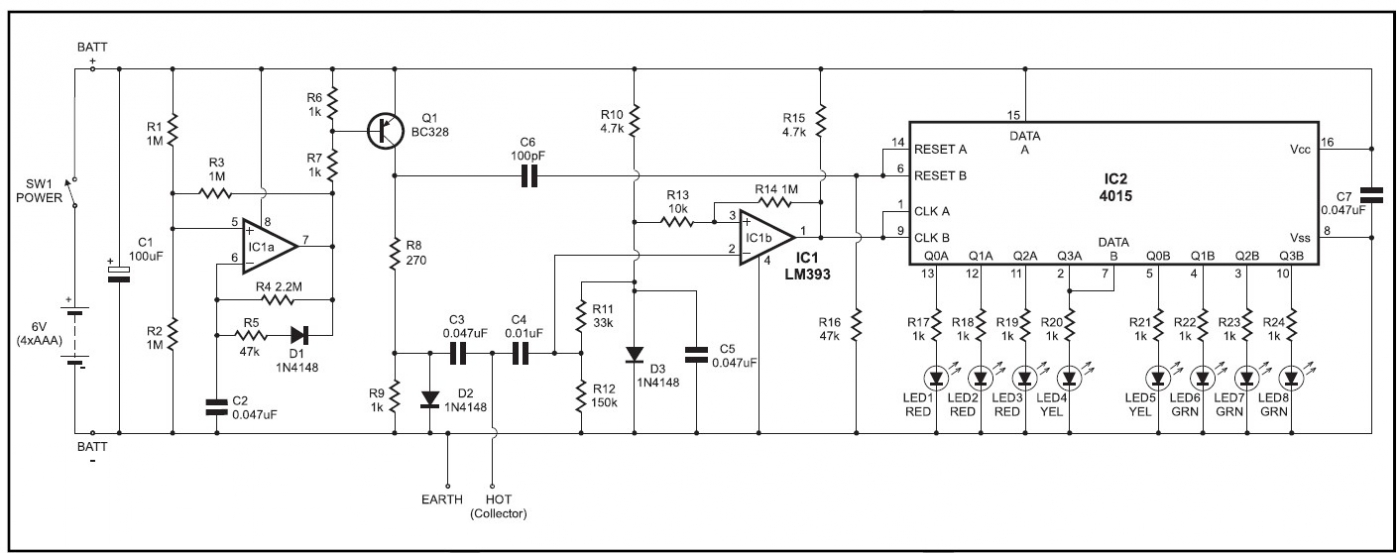

Tenslotten heb ik aan de uitgangen LEDjes gemaakt als sterkte-indicatie. Het is maar heel grof natuurlijk, maar geeft wel een leuk effect.
Het kan op de complete module of op de losse PAM8403 versterkertjes: https://gerardtel.nl/Fotos6/PowerLED.mp4
Dit is inmiddels in drie units ingebouwd, met prima resultaat.

Helaas passen maar weinig Riaa voorversterkers symetrische ingangen toe

De afscherming wordt nog beter indien je pen 2 ook met het metalenhuis van je din plug verbind.

Dat had ik eerst ook geschreven, maar heb dat later gewijzigd. Zoals in het schema te zien, zit de afscherming van de audioaders aan pen 2. Uit het schema wat ik later gedownload heb, blijkt verder dat de mechanica van de pu is verbonden met de huls van de plug. Daarom heb ik de wijziging aangegeven. Het verloopsnoer naar tulp ziet er m.i het beste als volgt uit
pen 3 en pen 5 van de plug gaat naar de pennen van de RCA plugs.
Pen 2 gaat via de afscherming van de audiokabeltjes naar de hulsjes va de RCA plugs.
De twee hulzen van de dinpluggen maken contact met elkaar, als ze in orde zijn. Van de huls van de dinplug aan het verloopsnoertje gaat nu een enkele ader (bij ts de witte draad) naar de aardschroef op de versterker. Zo zijn audio circuit aarde en aardverbinding van beide chassis separaat uitgevoerd.
Omdat de B&O versterker vermoedelijk ook met dinpluggen is uitgevoerd, was daar de mogelijkheid om de aarddraad van de mechanica via de plug aan te sluiten, omdat die via de huls van de plug en het chassisdeel op de B&O versterker tot stand komt.
Met het verloopsnoertje is de aarddraad dus wel nodig.
Het doorverbinden van pen 2 met de huls van de plug of met het chassis van de versterker is niet aan te raden. Het is helemaal niet zeker dat de aardkant van de RCA pluggen in de versterker direct aan massa ligt, maar op een punt wat gunstiger is voor de voorversterker van het element. Je zou bij doorverbinden een ongewenste aardlus krijgen, omdat je in dat geval het aardpunt van de voorversterker ook nog eens op een andere plaats aard...
