Color monitor aansluiting vraag. (reply)

Paul Brouwer — Thu, 18 Mar 2010 10:26:14 +0000

Hallo Maarten,

Dan heb ik in het verleden toch een connector-toepassing gemist.

Groeten,
Paul

Color monitor aansluiting vraag. (reply)

Maarten Bakker — Wed, 17 Mar 2010 23:28:29 +0000

Zie hiervoor bijvoorbeeld:
http://pinouts.ru/VideoCables/9to15VGA_pinout.shtml
http://www.dansdata.com/gz061.htm
http://en.wikipedia.org/wiki/VGA_connector

Dat neemt natuurlijk niet weg dat de betreffende monitor:

MDA/Hercules
CGA
EGA
VGA
Iets anders

kan zijn...

Color monitor aansluiting vraag. (reply)

Paul Brouwer — Wed, 17 Mar 2010 22:01:51 +0000

Ik heb in mijn leven heel wat video-kaarten gezien met de meest uiteenlopende connectoren erop
maar een 9-pens VGA-connector heb ik nog nooit gezien. Bestaat bij mijn beste weten ook niet.

De monochrome, Hercules en EGA kaarten hadden allen een 9-pens connector.

Als je dan toch persé een VGA-monitor op jouw EGA-kaart aan wilde sluiten dan kon dat met zo'n
verloopje. Hetzelfde gold voor de 9-pens serieel naar 25-pens serieel om over de centronics naar
25 D-sub nog maar te zwijgen.

Er bestonden vroeger heel veel verloopstekkers, -kabels en gender changers. Deze zijn nu bijna
niet meer te vinden.

Groeten,
Paul

Color monitor aansluiting vraag. (reply)

Maarten Bakker — Wed, 17 Mar 2010 00:18:21 +0000

Ik meen dat er ook een 9-pins VGA connector bestaat. Daar zou jouw adapter ook voor kunnen zijn, en misschien de monitor van Hans ook wel.

De enige manier om uitsluitsel te krijgen, is om te kijken waar de aansluitingen op de printplaat naartoe vertrekken.

Wordt vervolgd (reply)

Hans van Kampen — Tue, 16 Mar 2010 16:32:48 +0000

Dank jullie wel jongens, ik heb het aan iemand gevraagd die in computers bezig is en is de oplossing simpel, de plug die Paul laat zien EGA (9-pen male) - VGA (15-pen female) met inderdaad een lagere resolutie maar gewoon van de VGA videokaart.

Ik laat het resultaat weten, bedankt allen.

Hans

Color monitor aansluiting vraag. (reply)

Ben — Tue, 16 Mar 2010 09:48:04 +0000

Hoi Paul, het kan zijn dat de converter een trucje uithaalt maar EGA is digitaal 15.74>21.85kHz en VGA is analoog opgebouwd en bij 640x480 is 31,5Khz.
Je kunt het in ieder geval proberen als je geluk hebt kan deze monitor dat aan.
Laat het wel even weten of je succes hebt.
groeten, Ben

Connector pinout for: VGA 15

VGA = Video Graphics Adapter or Video Graphics Array
Videotype: Analogue.
VGA (31.5 KHz - 640x480)
SVGA (35-37 KHz - 800x600)

Pin Name Dir Description
1 RED OUT Red Video (75 ohm, 0.7 V p-p)
2 GREEN OUT Green Video (75 ohm, 0.7 V p-p)
3 BLUE OUT Blue Video (75 ohm, 0.7 V p-p)
4 ID2 IN Monitor ID Bit 2
5 GND - Ground
6 RGND - Red Ground
7 GGND - Green Ground
8 BGND - Blue Ground
9 KEY - Key (No pin)
10 SGND - Sync Ground
11 ID0 IN Monitor ID Bit 0
GND=Color; NC=Mono
12 ID1 or SDA IN Monitor ID Bit 1
NC=Color; GND=Mono
Some systems only uses ID0 for monitor ID
13 HSYNC or CSYNC OUT Horizontal Sync (or Composite Sync)
14 VSYNC OUT Vertical Sync
15 ID3 or SCL IN Monitor ID Bit 3

Color monitor aansluiting vraag. (reply)

Paul Brouwer — Mon, 15 Mar 2010 23:44:25 +0000

Hallo Hans,

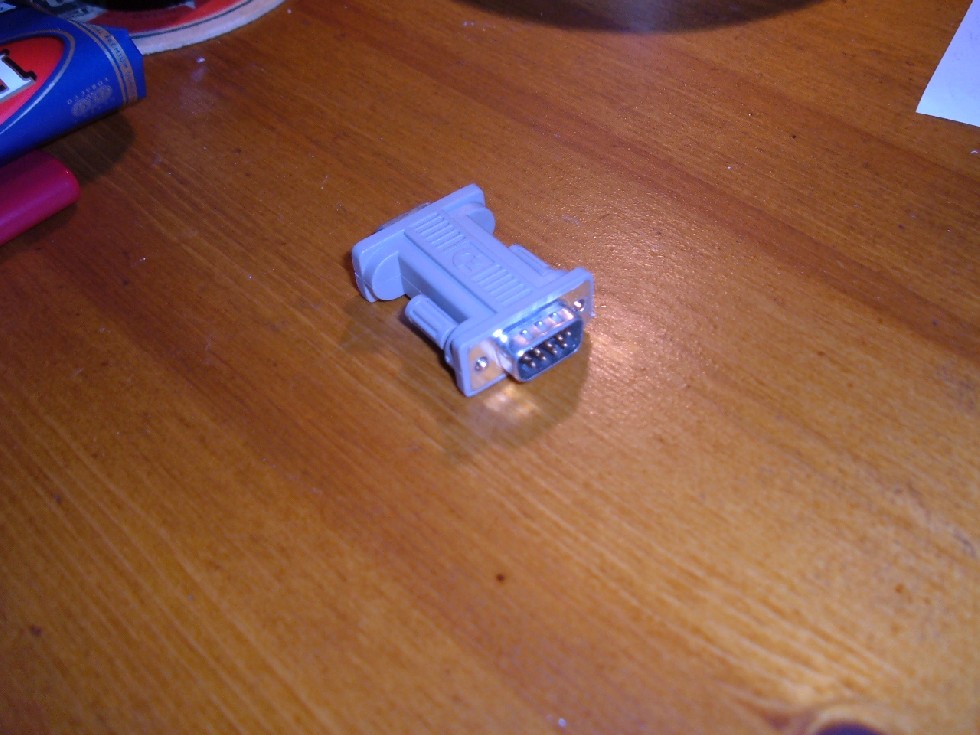

Ik ben het niet helemaal met Ben eens. Ik zit hier toch echt tegen een EGA-VGA adapter aan te kijken.
EGA (9-pen male) - VGA (15-pen female)

De maximale resolutie zal wel 680x480 zijn.

Groet,
Paul

Color monitor aansluiting vraag. (reply)

Hans van Kampen — Mon, 15 Mar 2010 19:29:40 +0000

Hallo Dirk,

Hier heb ik wat aan, bedankt

Maare........dat betekend dat de monitor met die omsolderingen gewoon op een VGA kaart kunnen??

Het typenummer van de monitor is overigens bekend zie mijn eerste posting.

Hans

Color monitor aansluiting vraag. (reply)

doktordirk — Mon, 15 Mar 2010 17:33:26 +0000

Hoi Hans,
Misschien kan dit je op weg helpen??

Het vergt wel wat soldeerwerk,maar als je weet om welk type monitor
het gaat is het uit te zoeken.
Succes Dirk.

Color monitor aansluiting vraag. (reply)

Hans van Kampen — Mon, 15 Mar 2010 15:42:39 +0000

Dank je wel Paul voor de moeite maar daar is wel achter te komen, ja, jammer dat ie niet zomaar op de pc is aan te sluiten en zoals Ben schreef je er een andere kaart voor nodig hebt.

Ik heb nog een oude PC staan in onbruik en zie maar aan zo'n kaart te komen, lijkt me wel leuk een slideshow uit een fotobestand op die kleine kleurenpijp i.p.v. een digitale fotolijst maar Ben schreef al dat de resolutie lager is als VGA.

Is die 5 Euro wellicht nog weggegooid geld

Hans

Color monitor aansluiting vraag. (reply)

Hans van Kampen — Mon, 15 Mar 2010 15:35:21 +0000

Dank je wel Ben voor je heldere uitleg, ik weet genoeg

Hans

Color monitor aansluiting vraag. (reply)

Paul Brouwer — Sun, 14 Mar 2010 20:44:42 +0000

Hallo Hans,

Dit kan Hercules of EGA zijn. Wat jij aanhaalde (3 rijen van 5 pennen) is VGA.

Ik heb nog even tussen de oude boekwerken gekeken of ik daar die penbezetting
in terug kon vinden, maar was niet het geval.

Groet,
Paul

Color monitor aansluiting vraag. (reply)

Ben — Sun, 14 Mar 2010 20:43:48 +0000

Hans dit is een EGA monitor, de huidige monitors zijn allemaal VGA en hebben een hogere resolutie.
Ik denk dat het niet zal lukken om een EGA op VGA aan te sluiten want dan gaat de monitor stuk.
Wat je kunt proberen is een oude EGA kaart in de PC te stoppen en hem daarmee aansturen, hierbij nog de aansluitingen.
Groeten, Ben

EGA = Enhanced Graphics Adapter

Videotype: TTL, 16/64 colors.
(15.74-21.85 KHz)

Pin Name Description
1 GND Ground
2 SR Secondary Red
3 PR Primary Red
4 PG Primary Green
5 PB Primary Blue
6 SG/I Secondary Green / Intensity
7 SB Secondary Blue
8 H Horizontal Sync
9 V Vertical Sync

Color monitor aansluiting vraag. (reply)

Hans van Kampen — Sun, 14 Mar 2010 18:55:04 +0000

Hallo Johan,

Bedankt, weet jij of er een verloop is van die aansluiting naar de 3 x 5 zoals de huidige monitors??

Bedankt.

Hans

Color monitor aansluiting vraag. (reply)

snameroc — Sun, 14 Mar 2010 18:36:54 +0000

De oude xt en at computers hadden zo een aansluiting.
Ik dacht dat ze dat toen hercules noemde

Color monitor aansluiting vraag.

Hans van Kampen — Sun, 14 Mar 2010 18:04:03 +0000

Hallo forumlezers,

Laatst op de VERON beurs in Rosmalen een kleurenmonitortje gekocht voor 5 Euro en voor die prijs kon ik hem niet laten staan, beelddiagonaal: 19 cm (fosfor) dus niet over het glas totaal.

Het is een VDS color display monitor CH-9702GV9

Volgens de verkoper is hij op een computer aan te sluiten alleen heeft (zie foto onder) dit monitortje 2 rijen pennetjes 4 en 5 stuks en een computermonitor aansluting heeft 3 rijen pennetjes van 5.

Wie weet hier meer van, bedankt alvast.

Hans
