ik zal er binnenkort eens induiken.
deze scoop had ik nog (erfenis van mijn vader).
inderdaad goede tip om via youtube eens te kijken.

Groetjes Rudi.

Ah goed nieuws, mooi dat keyboard IC er nog was, je zat dus goed met je constatering.
Is toch handig zo'n bios check kaartje.

Scoop, je hebt ook niet de simpelste uitgezocht.
Hier de Gebruikshandleiding in Engels.

Begin eens met 3.4.2 Brief Checking procedure.
Kijken of die doet wat deze ook doen moet.

Dan Hoofdstuk 3.1 en 3.2
Auto set, daar moet je al een eind mee kunnen komen.
Maar gezegd is een scoop voor gevorderden.

Houd Marktplaats eens in de gaten om een heel simpel ding op de kop te tikken.
Als er maar wat beeld in zit kun je al een eind oefenen.
Soms heb je er al 1 voor 20 Euro of zo.

Ook op YouTube zijn uitleg filmpjes te vinden wat een scoop eigenlijk doet en hoe
te bedienen.

Onthoud dat jij in de basis alleen een signaal wil bekijken en niet zo zeer ingewikkelde dingen mee wilt gaan meten.

Bedoel even zien hoe signaal er uit ziet, of op een 5Vdc een dikke rimpel staat enz.

Nogmaals Dank je voor je tip.
De keyboard controller had hij nog en die overgenomen.
Vandaag mijn vrije dag goed besteed en deze ingebouwd en geheel tegen verwachting in werkt het goed. zelfs zonder op F1 te hoeven drukken

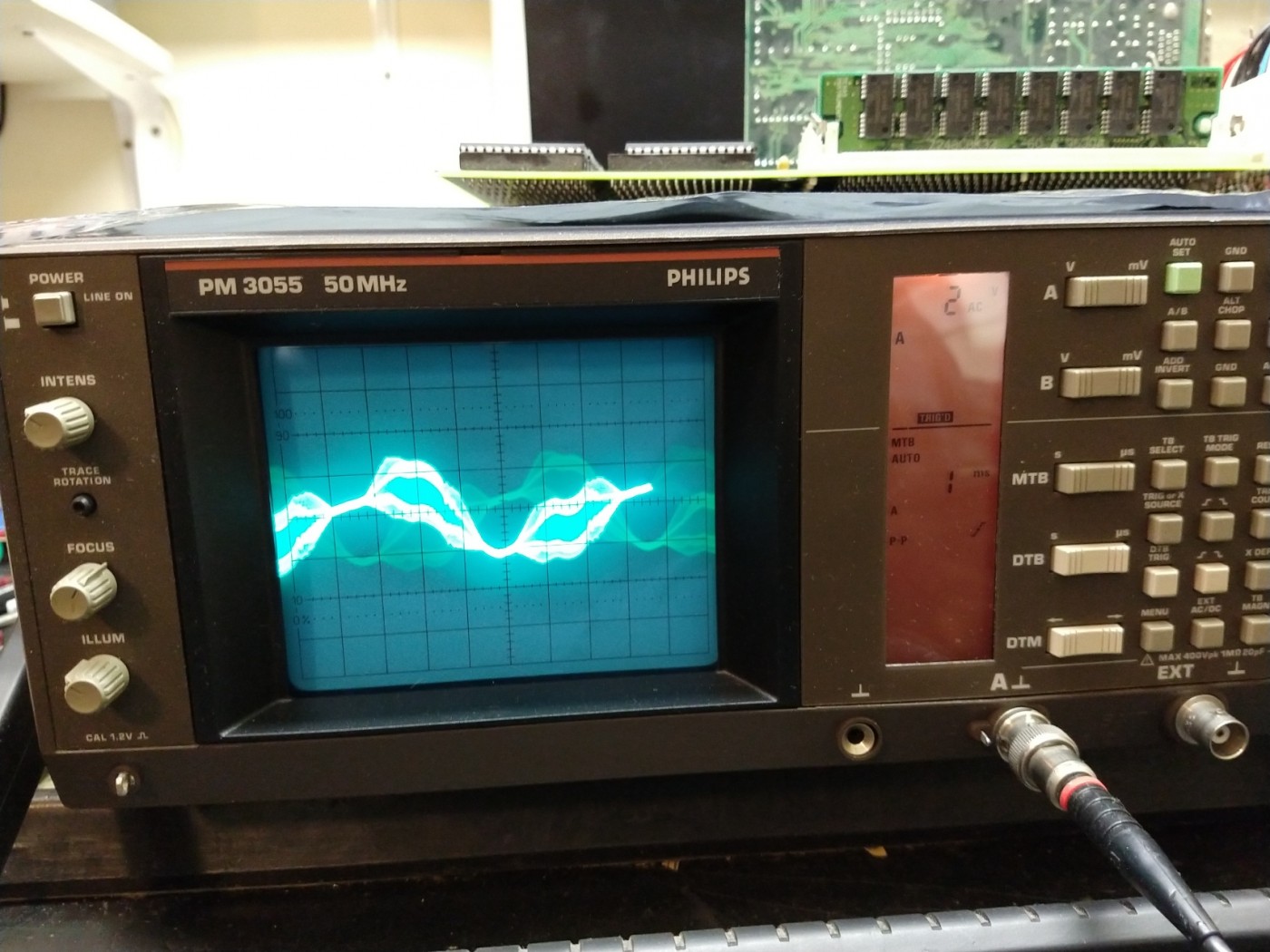

vorige week ook de scoop nog aangesloten, maar daar werd ik niet veel wijzer uit (zie foto)
ik krijg wel beeld, maar dan weet ik nog niet waar ik op moet letten haha.
Maargoed ooit zal ik dat ook wel leren.

Nogmaals bedankt.

Groetjes Rudi.

Groetjes Rudi.

Klopt zo ver maar ik gaf al 2 alternatieven voor dit type board met 5DIN AT Keyboard plug.

Andere zijn daar te vinden met PS/2 en/of USB mogelijkheden.

Maar zolang je eerst zoekt op voorbeelden van die oudere borden zit je safe.
Denk ik.

Als je dan bedenkt eventuele mogelijkheden zal het met name bv de diverse soorten
keyboards zijn, Duits, Nederlands, Spaans, enz.
Heden gebruiken wij de VS-versie en die zit er altijd wel in.

Mijn vervanger op mijn bord heeft 1 klein nadeel, bij opstarten 1x op F1 drukken.
Kan er mee leven.

Wie weet met 2 Euro of zo is Rudy weer op pad met zijn bord.

Ja daar was ik al bang voor, maargoed als hij hem nog heeft wil ik het wel proberen, zal er een IC voetje op solderen, dan kan ik makkelijk testen met een IC. we gaan wel zien of ik hem wel/niet aan de praat krijg, anders gaat die op zolder en misschien kom ik dan ooit de goede chip tegen

Groetjes Rudi.

Daar heb je dan ook wel weer gelijk in.
Morgen de scoop er maar eens bijpakken en kijken of ik er wat mee kan meten.
Zal er in ieder geval niet dommer van worden

Naast mijn passie voor oude PC's, verzamel ik ook buizenradios, ook daar kan een scoop van pas komen, zijn nog veel dingen die ik nog wil leren (signaal generator enz enz)

Ik print jouw tekst in ieder geval uit en ga er binnenkort een voor zitten.

Groetjes Rudi.

Als hij ueberhaupt de juiste pinout heeft... Het kan zijn dat deze chip toch een wat meer applicatiespecifieke variant is. Mogelijk wel nog steeds met een MCS48 core maar met custom firmware en pinout.

Kort.
Je snapt als je gelijk spanning hebt bv 5V maar daar boven op staat een rimpeltje van 100mV.

In stand DC , is recht door, zie je dat bijna niet.
Set je nu in stand AC laat deze alleen het wisselspanning component door.
En zie je dus alleen het 100mV signaal.

Meet je alleen Wisselspanning signalen maakt stand DC/AC in principe niet uit.
GND is gewoon ingang uit zetten , bv hulp om je lijn op de 0 af te regelen.

X en Y knoppen zijn om de scoop lijn te verplaatsen.

Verder de hokjes.
Heet VOLT/Division, Volt per hokje. Van boven naar beneden.
Dus stand 2V/Div. is ieder hokje is 2 Volt.
Is je signaal 3 hokjes hoog, is het 3x 2V/div. dus 6Volt.

Van links naar rechts is de tijd.
Ook weer Time /Div. Dus de tijd per hokje.
Omdat formule is F = 1/Tijd
En dus Tijd = 1/Frequentie
Dus 1000 kHz => Tijd is 1/1000 = 0,001 dus 1milli seconde.
Zet je scoop op 1 mS/Div en je zult zien dat 1kHz een hokje is.

Triggeren, is de scoop vertellen op welk punt in de sinus of signaal hij LINKS op scherm moet beginnen met schrijven.

Auto trigger zoekt ie zelf uit.

PAK dat ding en pak een signaal, ga proberen.

Is echt niet moeilijk.

Je hebt nu direct mooi gelegenheid om dat eens te proberen.

Hoewel, weet niet wat je scoop aan kan, 10 Mhz of 20 mHz?
486 166MHz wordt natuurlijk wel lastig.

Meten met een scoop kan ik helaas niet, heb er wel 1tje maar geen kennis hoe die te gebruiken
Maar nu weet ik waarnaar ik moet zoeken. Inderdaad een goede tip om een IC houder te solderen om ze makkelijk een ander IC te plaatsen om zo te testen.
Ik zal eens reageren op die post of hij het IC nog te koop heeft voor 50 cent

Nogmaals bedankt!

Groetjes Rudi.

Ik had op mijn 486 ook een defect IC door corrosie.
Een mijn reparatie opmerking er bij gepakt.

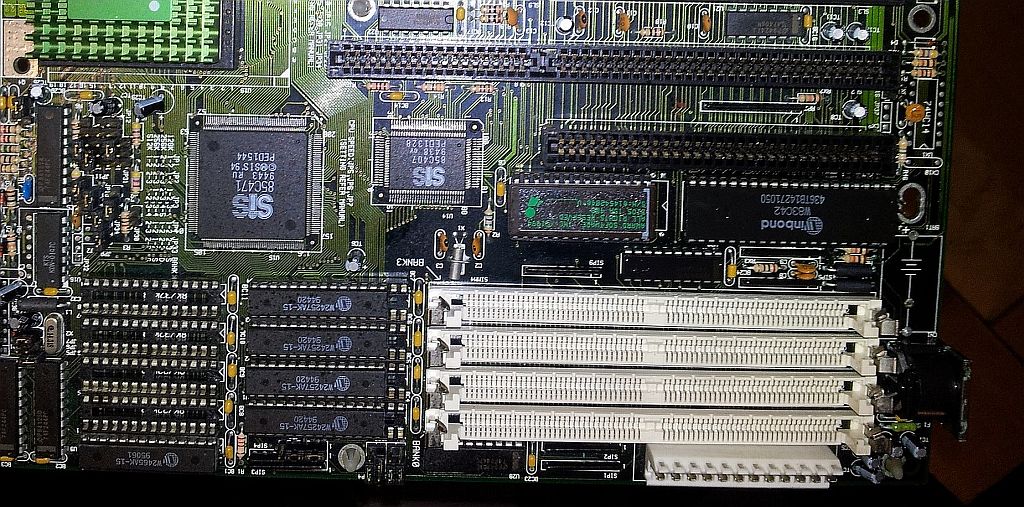

Zit ook een AWARD Bios op, en een 5 polige AT Din Keyboard stekker.

Origineel zat er een Keybord IC in
WINBOND
W83C42 , 436TB14271050
Na vervangen IC-Houder ivm corrosie ook IC moeten vervangen

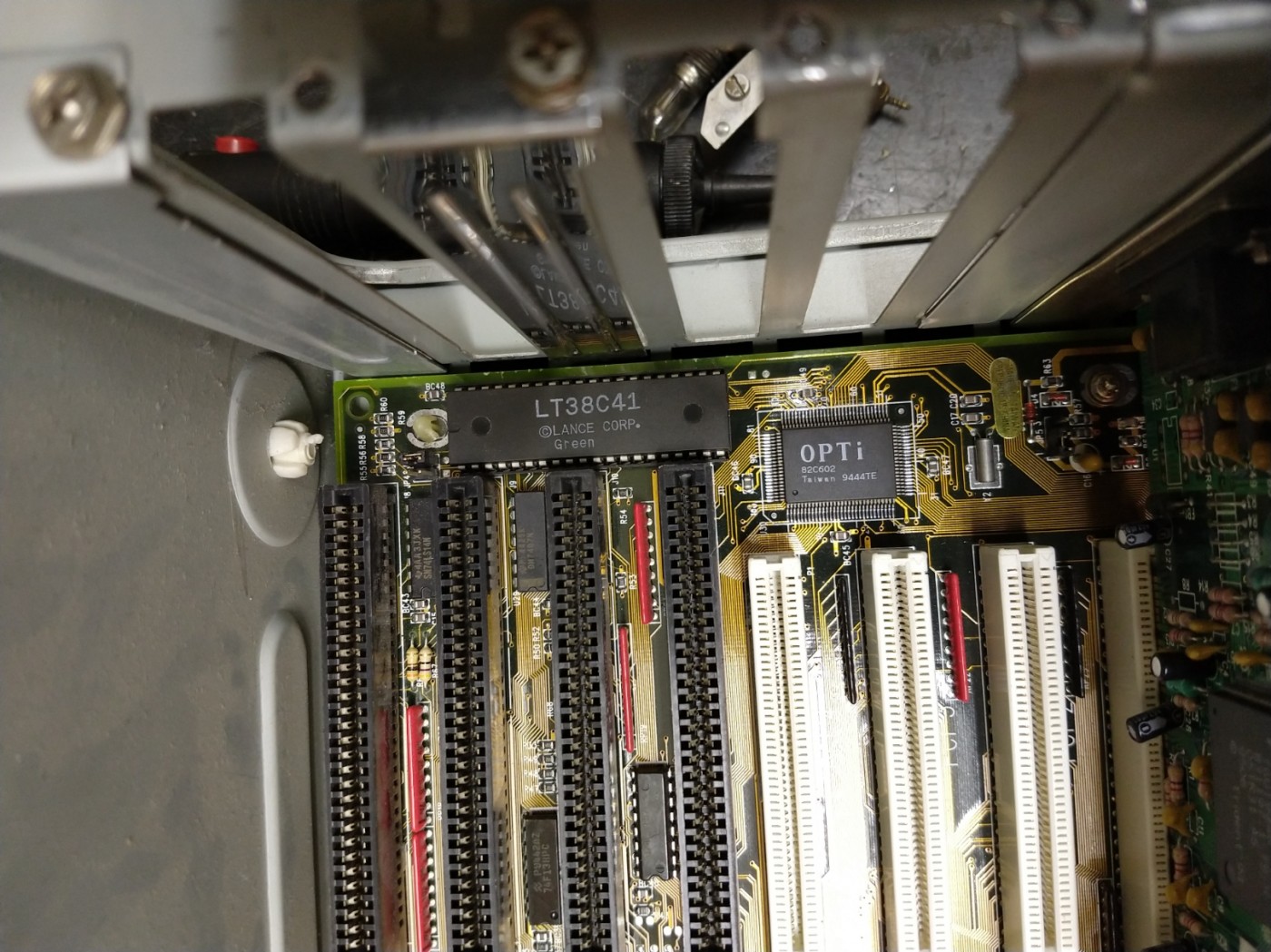

Nu zit geplaatst een:

LT38C41, LANCE Corp.
Werkt wel maar moet steeds op F1 drukken ivm Keybord error
mei2014

Zou er een 40pin voet in solderen en wat Keyboard controllers proberen.
Heb ik dus ook gedaan, en met beetje behelpen werkt bij mij naar behoren.
Let op dat deze voor ouder type 486 is, ivm geen USB en/of PS2 systeem.
Bekijk op internet wat foto's en let op BIOS met AWARD.
Denk dat je dan al heel eind bent.

Datasheet W83C42hier te vinden.

EN hier hele lijst Keyboard controllers, kun je de verschillen beetje uit puzzelen.

DATA lijnen meet je niet zomaar even met een multimeter.
Kijk met een scoop, bv zeker pin 2 en 3 daar moet een clok op te zien zijn (Kristal)

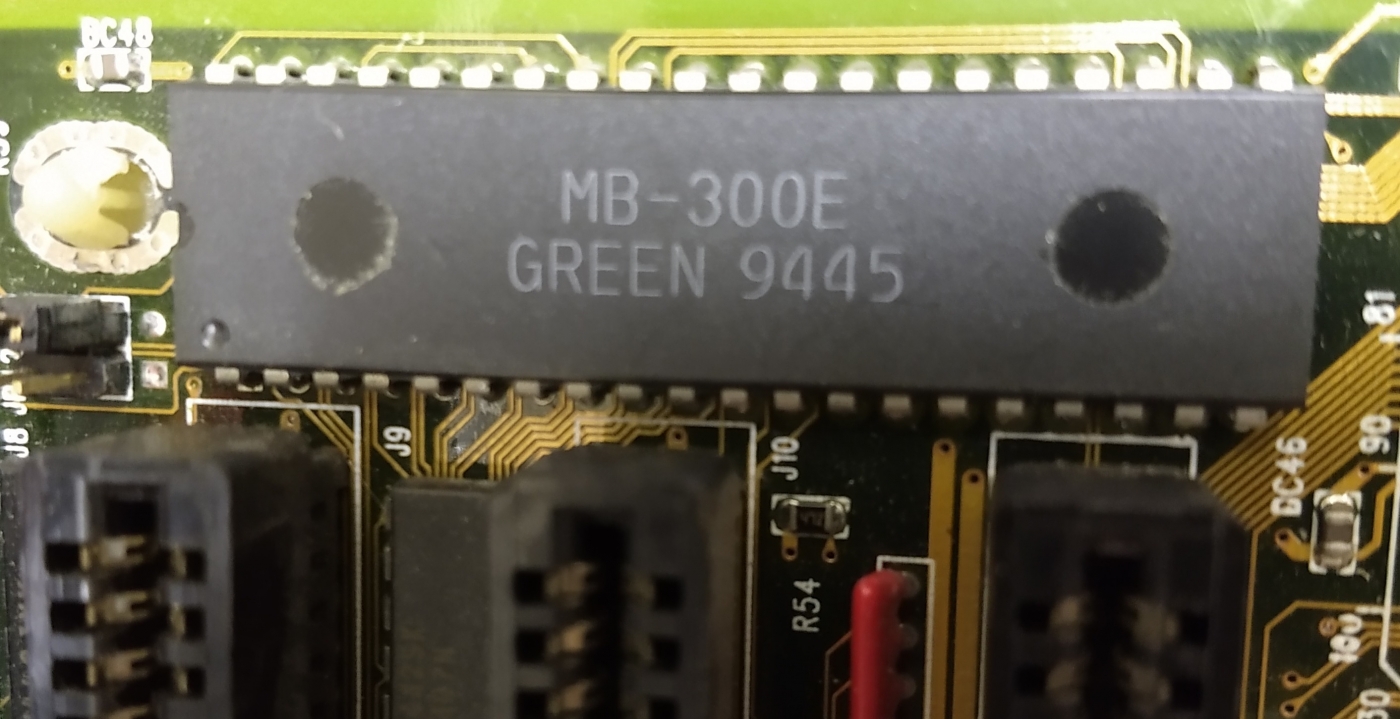

hierbij een Foto van het betreffende IC:
zie ook mijn vorige post van de spanningen op dit IC, lijken me vreemde waardes.

Groetjes Rudi.

Pin:
1 = 5.1 Volt
2 = 5.1 Volt
3 = 5.1 Volt
4 = 5.1 Volt
5 = 5.1 Volt
6 = 5.1 Volt
7 = 5.1 Volt
8 = 5.1 Volt
9 = 5.1 Volt
10 = 5.1 Volt
11 = 0 Volt
12 = 5.1 Volt
13 = 0 Volt
14 = 5.1 Volt
15 = 5.1 Volt
16 = 0 Volt
17 = 0.1 Volt
18 = 1.8 Volt
19 = 5.1 Volt
20 = 5.1 Volt
21 = 5.1 Volt
22 = 0 Volt
23 = 2.5 Volt
24 = 4.8 Volt
25 = 5.1 Volt
26 = 0.8 Volt
27 = 0 Volt
28 = 5.1 Volt
29 = 2.4 Volt
30 = 4.9 Volt
31 = 0 Volt
32 = 2.7 Volt
33 = 2.6 Volt
34 = 2.8 Volt
35 = 3 Volt
36 = 1.7 Volt
37 = 2.8 Volt
38 = 2.7 Volt
39 = 3 Volt
40 = 0 Volt

Groetjes Rudi.

Nogmaals iedereen bedankt voor het meedenken

Groetjes Rudi.

IC zit in een houder,, boffen.
Zou ik IC er uit halen, pennen reinigen en terug, zien of helpt,
Anders id. andere zoeken.

Op dat kaartje boven ronde piezo piepertje zie je 2 pinnen zitten.
Daar kabeltje op zetten en naar Moederbord op de luidspreker uitgang zetten.

Dat piepertje gaat niet af als je niet aansluit.

Dan volgens de code lijst voor Award de keyboard controller fout,
1x lang 3x kort een piep geven.

Peuter met een scherp mes dat label van dat IC.
Kijken naar de werkelijke IC type code.

Geeft wat meer mogelijkheden met zoeken.
Ik denk dat het een geprogrammeerde micro is.

Je kunt nog simpel het IC even opnieuw door solderen.
Heb net gisteren een computer uit 1980 gerepareerd door een IC en een uitgaande
connector opnieuw door te solderen, 5 dagen bezig geweest met zoeken, en dit was
de oplossing.

Je kunt proberen om IC in 1x er uit te krijgen met desolderen, maar je moet
dan echt een goede desoldeer ervaring, sq desoldeer station hebben.
Let op te lang heet stoken en trekken aan IC 10 tegen 1 dat die busjes stuk gaan
en is bord def defect.

Anders alvast wat voorwerk gaan doen, heel scherp kniptangetje en pootjes IC
doorknippen, Laat zo lang mogelijk de pennen aan print zijde,
dan 1 voor 1 pennetjes er uit solderen.
Met Soldeer litze tin wegzuigen.
ALS je een goed print boordje hebt kun je ook uit boren.
Verzeker je van de juiste maat anders verniel je het busje.
Bedenk dat door multi layer, kan wel 5 lagen zijn, in midden busjes
de lijnen maar weinig houvast hebben.

Door tin vlak voor boren even te verwarmen is het nog redelijk zacht.

Meestal doe ik de volgorde, soldeerlitze zoveel mogelijk, dan boren.
Omdat met litze je al een kuiltje krijgt en dus goed in midden busje zit
om te boren.

Beste ervaring heb ik met type
Chemtronics 1.5m Desoldering Braid, Soder-Wicks

Vele andere werken slecht, laatst van ALI en die werken helemaal niet.
