Hallo forumleden,

Ik heb een headset met microfoon en daar zit zo'n bekende ''banaan''stekker aan en die past niet op een camera waar een 4 polige XLR aansluiting op zit. Op het web wordt ik niet veel wijzer. Weet iemand toevallig hoe de aansluiting in elkaar steekt. Ik heb even een tekening gemaakt en genummerd.

Welk nummer van banaanstekker moet aan nummer bij XLR??

Dank alvast,
Hans

[image]

--
Hans van Kampen

Reageer op dit bericht

535 keer gelezen

Geeft de gebruiksaanwijzing geen info?
Welk type XLR? Mini?

Reageer op dit bericht

448 keer gelezen

Geeft de gebruiksaanwijzing geen info?

Ik heb geen gebruiksaanwijzing Henk.

Welk type XLR? Mini?

Geen mini. Buitendiameter stekkerbus XLR is 20mm.

Volledigheidshalve vermeld dat het een female stekker is.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

417 keer gelezen

Je kunt natuurlijk met je ohmmeter constateren of de luidspreker met Tip (3) of Ring (2) van de klinksteker (3,5 mm jack) is verbonden. (lage impedantie en geluidje)
De schacht (1) is altijd massa.
En je kunt meten welke pennen van de XLR met massa zijn verbonden. Waarschijnlijk hebben koptelefoon en microfoon elk een eigen aarde (dit bedenk ik ter plekke, het lijkt logisch maar het kan anders zijn).
Kan er een signaal voor de koptelefoon uit de camera komen? Dan kun je zien met een scope of door de luidspreker van de koptelefoon op de verschillende pennen aan te sluiten.

Laatste: is de ingang bedoeld voor dynamische microfoon of elektreet? Je koptelefoon is waarschijnlijk een elektreet.

Reageer op dit bericht

392 keer gelezen

Ik hoor inderdaad gekraak bij doormeten pen 1 en 2 van de 3.5mm. jack. Ik zou verder niet weten voor wat voor type de ingang van de camera bedoeld is, dynamisch of elektreet.

Wellicht weet Marinus (Rene) het antwoord want weet veel van deze camera's (leest wel mee)

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

368 keer gelezen

Is voor op een BTS LDK10P camera. De bovenste van de drie is de 4 polige male XLR koptelefoon aansluiting. Is voor de look trouwens en niet voor gebruik, ik kan net zo goed het snoer los in de stekker steken zonder aansluiten.

[image]

--
Hans van Kampen

Reageer op dit bericht

339 keer gelezen

waarin stond dat 4 polig XLR voor 12 Volt voeding wordt gebruikt bij prof camera's en daar heeft hij gelijk in.

De aansluiting ziet er toch zo uit, ook 4 polig ja.

[image]

--
Hans van Kampen

Reageer op dit bericht

346 keer gelezen

Kennelijk dus omgebouwd.

Ik lees voor de XLR4 en camera's op WIKI
Zou dan om een power-stekker gaan.
[image]
[image]

Ook hier lees ik dat over Panasonic F15 camera
4 pin XLR jack on the WV-AD36 & WV-AD37 back ends for power supply to the camera
connector diagram

Ground
not connected
not connected
+12 volts DC

This is a standard XLR connector, and standard wiring for many professional, and prosumer, video equipment.

Leuke site overigens.
Staat ook stukje over Tally licht en intercom als je geen CCU hebt.

Reageer op dit bericht

236 keer gelezen

Dank Maurice,

Het is vrijwel zeker dat die “headset” connector nu de 12 voeding is voor de camera die kennelijk stand allone is gebruikt niet via de triax naar de CCU dus ook geen communicatie nodig was met regie kennelijk.

Des ondanks durf ik geen 12 volt aan te sluiten maar laat het maar zo. Als ik hem aan heb soms gaat via triax naar CCU.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

233 keer gelezen

Banaanstekker? Nooit van gehoord dat een Jack 6,3mm plug zo genoemd wordt. :-D

Een banaanstekker is een enkelpolige plug. Er zullen uitzonderingen bestaan, maar die jackplug is dat niet.

XLR4 aansluiting

Geen garantie dat dat in DIT geval klopt.

Reageer op dit bericht

359 keer gelezen

Ik had banaanstekker al tussen aanhalingstekens staan, is inderdaad een 3.5mm. jack.

Dit is de aansluiting en die wordt zoals Marcel al schreef ook gebruikt voor 12 Volt aansluiting aan prof video apparatuur maar heeft op de een of andere manier het nodig gevonden zijn nuttige info te verwijderen (vreemd :-| )

[image]

--
Hans van Kampen

Reageer op dit bericht

337 keer gelezen

Klopt verwijderd, zag later dat het het een koptelefoon uitgang is in dit geval.

Reageer op dit bericht

332 keer gelezen

Ik heb het zo maar even opgelost Marcel, gewoon de jack stekker er af geknipt en in de XLR stekker gestoken. Hoeft toch niet ter werken en kan niet werken want heb geen regie tafel met audio communicatie.

Ik wilde de headset voor het zicht alleen aangesloten hebben i.p.v. dat het niet passende snoer met verkeerde stekker er bij hangt.

Wat zit ik eigenlijk moeilijk te doen :-D

;-)
Hans

[image]

--
Hans van Kampen

Reageer op dit bericht

333 keer gelezen

Dit is de aansluiting en die wordt zoals Marcel al schreef ook gebruikt voor 12 Volt aansluiting aan prof video apparatuur.

Klopt, voor locale voeding (nominaal 12V) zit er al jaren een 4-polig MALE chassisdeel op professionele camera's. Indien er ook een 12V voedingsUITGANG aanwezig is dan is dat een XLR4 FEMALE chassisdeel. Voor headsets met microfoon ("intercom") is de laatste jaren een XLR5 female chassisdeel gebruikelijk op professionele camera's. Door de extra pin kunnen de oorschelpen afzonderlijk aangestuurd worden, wat handig kan zijn voor uitgebreidere communicatiemogelijkheden via de intercom. Maar de LDK10P is al een wat ouder beestje natuurlijk.

Reageer op dit bericht

336 keer gelezen

Op mijn Grass Valley LDK 300 camera zit inderdaad een 5 polige headset aansluiting en vreemd werd er op de BTS LDK 10P een 4 polige gebruikt zoals met de 12 Volt voeding.

[image]

--
Hans van Kampen

Reageer op dit bericht

329 keer gelezen

Hoi Hans , is helemaal niet moeilijk.
Je LDK 10 P heeft geen gescheiden links rechts op de headset
maar vanaf de LDK 100 met de 5 polige XLR hebben de wel links
en rechts apart in de headset.
Aansluitng van de 5 polige is inmiddels bij je binnen.

René.

Reageer op dit bericht

291 keer gelezen

Dank René.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

282 keer gelezen

. Voor headsets met microfoon ("intercom") is de laatste jaren een XLR5 female chassisdeel gebruikelijk op professionele camera's. Door de extra pin kunnen de oorschelpen afzonderlijk aangestuurd worden, wat handig kan zijn voor uitgebreidere communicatiemogelijkheden via de intercom. Maar de LDK10P is al een wat ouder beestje natuurlijk.

idd is 5 pin al jaren gebruikelijk..

[image]

Reageer op dit bericht

272 keer gelezen

Dat klopt Kris, maar de camera van Hans blijkt in het verleden door de
vorige eigenaar omgebouwd te zijn.
Heb hier nog twee van deze camera's en die hebben beide een
5 polige intercom plug.

René D.

Reageer op dit bericht

259 keer gelezen

Het wordt allemaal wel duidelijk want ik zie op deze camera geen 4 polige XLR aansluiting voor externe 12 Volt voeding en hebben ze de headset connector omgebouwd naar 12 Volt XLR denk ik.

Toch benieuwd hoe het homebrew werkje er van binnen uit ziet :-|

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

271 keer gelezen

Het wordt allemaal wel duidelijk want ik zie op deze camera geen 4 polige XLR aansluiting voor externe 12 Volt voeding en hebben ze de headset connector omgebouwd naar 12 Volt XLR denk ik.

Ah dat zou veel verklaren! Bijvoorbeeld dat het een MALE chassisdeel is, dat is dan in ieder geval wel consistent met de "norm".

Toch benieuwd hoe het homebrew werkje er van binnen uit ziet

Mocht je het gaan bekijken later, ik ben heel benieuwd naar foto's van de "modificatie" intern ....!

Reageer op dit bericht

234 keer gelezen

Ik zal hem binnenkort eens afkoppelen uit de large lens adapter want staat als studiocamera opgesteld met fujinon lensbox er aan.

Even de zijpanelen er afschroeven en zal foto’s maken, ben benieuwd, moet wel professioneel gedaan zijn, ik kom er op terug.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

217 keer gelezen

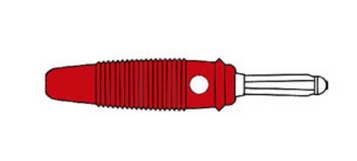

Laat ik nou denken dat dit een banaanstekker is. in mijn jeugd tenminste..... :-)

[image]

Reageer op dit bericht

325 keer gelezen

Dat klopt, DAT is een banaanstekker maar wist even niet hoe die heette aan de headset daarom schreef ik ook banaanstekker tussen aanhalingstekens.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

300 keer gelezen

Jouw stekker heet Jack

Reageer op dit bericht

294 keer gelezen

Dank je Ruud, was me inmiddels in dit topic duidelijk geworden.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

277 keer gelezen
