RegistrerenVraag aan video alwetende. (Algemeen)
door Hans van Kampen
, Voorhout, 02-07-2026, 20:47 (20 dagen geleden)
Gewijzigd door Hans van Kampen, 02-07-2026, 21:03
Ik heb een broadcast camera die geen composiet video uitgang heeft en ook geen voor CCU maar alleen.
Y
Pr
Pb
Wil ik aansluiten op monitor met de volgende ingangen:
G/Y
R/R-Y en
B/B-Y
Maar geeft geen beeld, ja, alleen diagonale groene stoorstrepen, doe ik wat fout, kan dit niet is mijn vraag.
Ik moet wel vermelden dat dit een Digital HDVS camera is.
Dank alvast,
Hans
--
Hans van Kampen
Vraag aan video alwetende.
door soundman2
, Wouw, 02-07-2026, 22:01 (20 dagen geleden) @ Hans van Kampen
Een broadcast camera zonder sync uit, lijkt mij dat die een sync signaal uit de CCU krijgt....
Vraag aan video alwetende.
door Hans van Kampen , Voorhout, 02-07-2026, 22:09 (20 dagen geleden) @ soundman2
Dat kan wel kloppen Henk. Dit is een digital video camcorder (SONY HDW-700) zonder CCU aansluiting, met zo’n dikke multipin connector maar alleen de eerder genoemde plus TC out.
Hans
--
Hans van Kampen
Vraag aan video alwetende.
door Maarten Bakker , Haarlem/Delft, 02-07-2026, 22:13 (20 dagen geleden) @ Hans van Kampen
Heb je een typenummer van de camera?
Vraag aan video alwetende.
door Hans van Kampen , Voorhout, 02-07-2026, 22:17 (20 dagen geleden) @ Maarten Bakker
Gewijzigd door Hans van Kampen, 02-07-2026, 22:19
Ja Maarten, HDW-700, heb inmiddels manual ook gedownload maar moet nog kijken.
Hans
--
Hans van Kampen
Vraag aan video alwetende.
door Maarten Bakker , Haarlem/Delft, 02-07-2026, 22:36 (20 dagen geleden) @ Hans van Kampen
Er zit in elk geval een genlock ingang op. Ik ben er nog niet achter of die verplicht of optioneel is.
Vraag aan video alwetende.
door Hans van Kampen , Voorhout, 02-07-2026, 22:35 (20 dagen geleden) @ Hans van Kampen
![[image]](images/uploaded/202607022034536a46cb6dd19c1.jpg)
Ik denk aansluiten op HD (digitale?) monitor die ik niet heb.
Hans
--
Hans van Kampen
Vraag aan video alwetende.
door Maarten Bakker , Haarlem/Delft, 02-07-2026, 22:38 (20 dagen geleden) @ Hans van Kampen
Gewijzigd door Maarten Bakker, 02-07-2026, 22:43
Jij leest die manual in elk geval lekker snel, ik schrijf net mijn vorige antwoord dat alweer achterhaald is.
Een Y/Pb/Pr signaal is altijd analoog, maar het zou inderdaad zomaar kunnen dat het een HD signaal is en jouw monitor er dus niet op kan syncen. Er zijn VGA/Multisync CRT computermonitoren die dat waarschijnlijk wel kunnen, al heb je kans dat die alleen RGB zijn en je kleuren dus niet kloppen. Anders heb je dus echt een HD broadcast monitor nodig. Er zijn nog steeds gangbare LCD modellen die ook een Y/Pb/Pr ingang hebben.
Edit: sommige oudere LCD huiskamertoestellen hebben ook een component video ingang, herinner ik me nu. Met een beetje geluk doet die ingang ook HD video.
Vraag aan video alwetende.
door Hans van Kampen , Voorhout, 02-07-2026, 23:13 (20 dagen geleden) @ Maarten Bakker
Ok Maarten, zou zomaar kunnen ja. Jammer dat ik nou net op de beurs ooit een multinorm LCD monitor heb verkocht. Ik geloof dat mijn analoge monitoren er idd niets mee kunnen.
Hans
--
Hans van Kampen
Opgelost!
door Hans van Kampen , Voorhout, 02-07-2026, 23:50 (20 dagen geleden) @ Hans van Kampen

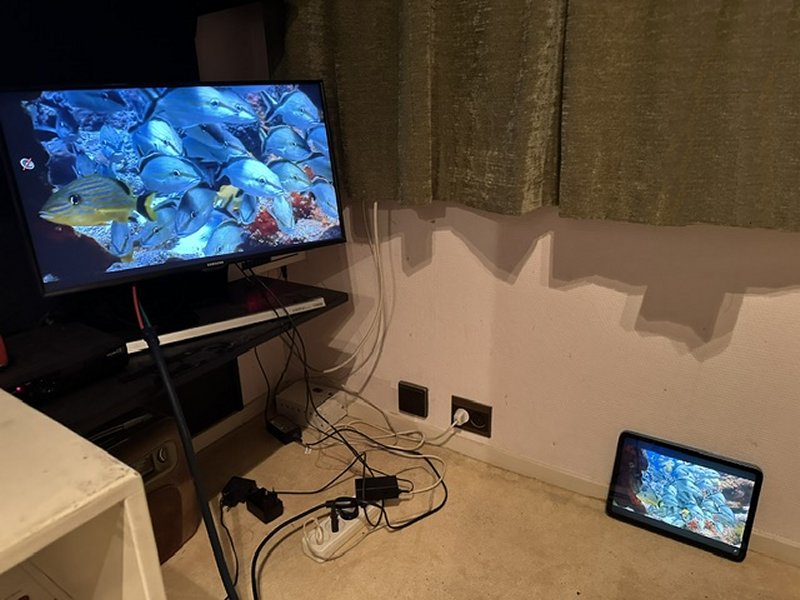

Aansluiten op digitale tv met de juiste Y Pr Pb ingangen en het werkt.
Camera (buiten beeld) aangesloten op digitale tv slaapkamer links en gericht op tablet rechts met youtube onderwater filmpje.
Hans
![[image]](images/uploaded/202607022150306a46dd26b3b88.jpg)
--
Hans van Kampen
Opgelost!
door Maarten Bakker , Haarlem/Delft, 03-07-2026, 03:29 (20 dagen geleden) @ Hans van Kampen
Gewijzigd door Maarten Bakker, 03-07-2026, 03:30
Mooi!
En sorry dat ik je toch redelijk moderne TV uitschold voor een "sommige oudere LCD huiskamertoestellen" Kennelijk zijn die ingangen toch langer gebruikelijk gebleven dan ik dacht.
Opgelost!
door Hans van Kampen , Voorhout, 03-07-2026, 11:44 (20 dagen geleden) @ Maarten Bakker
En sorry dat ik je toch redelijk moderne TV uitschold voor een "sommige oudere LCD huiskamertoestellen"
Geen sorry Maarten. Ik weet niet hoe dat weer met de tegenwoordige schermen is maar mijn Samsung in de woonkamer uit 2012 en in de slaapkamer uit 2015 hebben allebei de drie ingangen waar de digital HDVS camera beeld op geeft zonder problemen.
Y
Pr
Pb (digitaal)
Op de oudere Sony CRT HR monitoren gaat dat zoals ik gemerkt heb niet die
G-Y
R/R-Y
B/B-Y ingangen (analoog) hebben.
Hans
--
Hans van Kampen
Opgelost!
door Marinus J , 03-07-2026, 15:33 (19 dagen geleden) @ Hans van Kampen
De monitor werkt niet Hand op de camera, omdat de monitor geen HD monitor is.
En jouw scherm is kennelijk wel HD geschikt.
Je hebt nu een monitor nodig die de diverse systemen aankan.
Dus oude analoog, SD en HD.
Jouw camera is ook een HD ENG camera dat is het probleem, dus uitgang is ook HD component.
Daar hoort dan ook een HD geschikte monitor bij.
Gr. René.
Opgelost!
door Marinus J , 03-07-2026, 15:35 (19 dagen geleden) @ Marinus J
Hand moet Hans zijn
Opgelost!
door Hans van Kampen , Voorhout, 03-07-2026, 17:35 (19 dagen geleden) @ Marinus J
Allemaal helder, dank René.
De CRT monitoren die ik heb zijn allemaal analoog en idd niet geschikt voor die camera.
Mijn platte Samsungs kunnen er wel mee overweg, zou nog eens aardig zijn een CRT monitor die het wel aan kan, ik heb niets met die platte schermen.
Hand moet Hans zijn
Ach ja, typvoutje, heb ik ook vaak op dat platte ding in je zak trouwens
Hans
--
Hans van Kampen
