Het fenomeen gebeurt niet direct, de versterker heeft maanden geen defect om dan plotseling out te gaan. Frappant is dat het kanaal dat niet defect gaat ook kort door z'n knieën gaat.

Als die peperdure eindtorren er steeds uitfikken worden ze vol opengestuurd. De truc is de boel te testen zonder eindtorren. Dat kan door de collector van T4 te verbinden met de speaker outout. Uiteraard zonder T7 en T8. De collector van T3 moet dan 2.4 V hebben. Als dat wat anders is, bijvoorbeeld als de loper van P1 loshangt, heb je je fout gevonden. Er even vanuitgaande dat het schema hierboven correct is.

Denk ook eens aan een DBT (Dim Bulb Tester), oftewel een gloeilamp van 60-100 W in serie met de netvoeding. Dan fikken je eindtorren er niet meteen uit maar wordt foutzoeken wel lastiger.

Tjerk

Ik ben 'r zeker van dat het schema is overgenomen. De print bevat 2 versterker kanalen plus de voeding. Mogelijk zijn er toch ook enige modificaties op gebeurt, dit ga ik ter zijner tijd volledig uit spitten. wat ook nog mogelijk een reden kan zijn is dat de voedingsspanning is opgelopen door de netspanning van 220 naar 230v is gegaan in het verleden.
Beide zijden zijn uitgerust met BDX66c BDX67c welke hogere spanning verdragen i.p.v b serie, en een ongestabiliseerde voeding voor beide zijden.
Mogelijk is er nog meer gerommeld om een hogere output te verkrijgen.

Hoi Leo,

Zoiets was het idd.
Deze eindversterkers zijn niet zo heel zwaar, als er 2 keer 40 Watt uitkwam, dan was het dat wel.
Gewicht was ongeveer de helft van een RH 521 vissenoog versterker

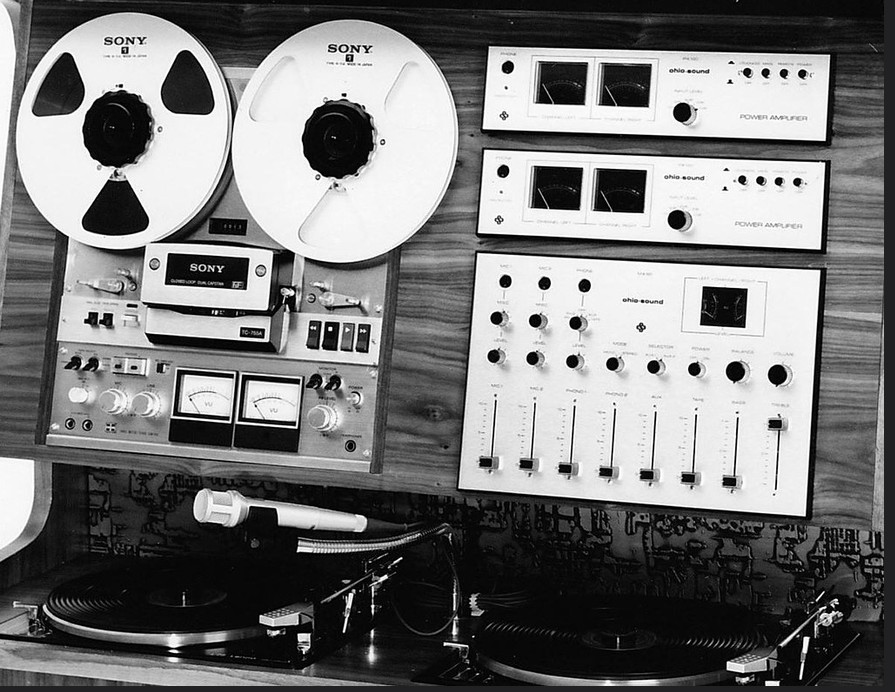

Ik heb nog ergens een tuner liggen die qua uiterlijk heel sterk lijkt op de eindversterkers.
Het zag er zo wel indrukwekkend uit.
De Lenco’s en hier ook de Sony overtreffen de rest van de set.

Het café bij ons in het dorp had ook zoiets staan, met kleiner Sony tapedeck.
Wellicht kon het op maat gemaakt worden en samengesteld worden voor de klant.
Ik weet verder, voordat de Ohio Sound set er kwam, een Sansui AU111 versterker in het café stond.
Dus het ging flink vooruit qua mogelijkheden, maar de rest??

Ik weet het, niemand heeft er hier iets aan, maar ik vind het toch leuk om even te vermelden.

Mvg Frank

Deze versterkers lijken op de PX1200 maar die hebben 4x 2N3055 in de eindtrap.
Aan deze manual heeft TS dus niets of het moet een omgebouwde PX1200 zijn.
Groet, Ben

Ik heb zo'n gelijkaardig meubel staan.

Dit exemplaar bevat een tuner (Ohio-sound TX-76), bandopnemer (Sony TC-377), mixer (Ohio-sound UX-180) en platenspeler (Marantz Model 6025).

Geen idee wat er nog van werkt. Nog geen tijd gehad om iets ervan te testen.

De andere grote elko’s ook vervangen
Roederstein is nu onderhand ook wel klaar
Twijfel wel of dit een ohiosound is ohiosound heeft altijd een merk op staan misschien
Uit een muziek rek met platenspeler mengpaneel tapedeck maar versterker misschien vervangen door een zelfbouw
Mvg René

Wat is er mis als even een specificatiemeting wordt gedaan? Tja, daar heb je kennis en kunde voor nodig. Met onderdelen vervangen kun je meteen beginnen als je kunt solderen....
Als je de elco's preventief vervangt, sluit dat niet uit dat er een ander onderdeel in de toekomst sneuvelt. Dan werkt het apparaat dus met nieuwe elco's ook niet naar behoren....

Het is wel degelijk 'n Ohio Sound, Merk staat compleet met logo en serie nummer op de achterzijde.
