Het A77 mysterie (Toestel of techniek)

door Marotick , Huizen, 13-08-2017, 13:42 (2656 dagen geleden)

Hallo Bert en anderen,

Zoals ik vermelde in mijn publicaties over de Revox A77 recorder en de beschrijving over hoe een bandrecorderkop nog een 2de, 3de en zelfs een 4de leven kunnen krijgen zit er in de Revox A77 serie een vreemde fout. Wat nog gekker is, is dat door de jaren heen, daar nooit iemand dat is opgevallen terwijl je opname er danig door verknalt kan worden.
Tijdens de opname wil je weleens draaien aan de Monitor knoppen om te horen wat het verschil is tussen voor en na-band en hoe de opname in mono klinkt.
In de jaren 60 en 70 werden kosten nog moeite gespaard om de kanaalscheiding zo groot mogelijk te krijgen bij audio apparatuur en daar ging de A77 de fout in.

Door de monitor op Input te zetten en de Weergave op Mono wordt de kanaalscheiding tot -6dB teruggebracht met de volume regelaar. Als deze helemaal openstaat dan wordt er ergens intern een enorme overspraak tot stand gebracht. Met de volumeknop is dat dan zelfs te regelen met -6db als maximum overspraak.

Demonstratie.
Ik voer een 1000Hz toon toe ALLEEN aan het linker kanaal op 0 dB, de recorder neemt op in Stereo.

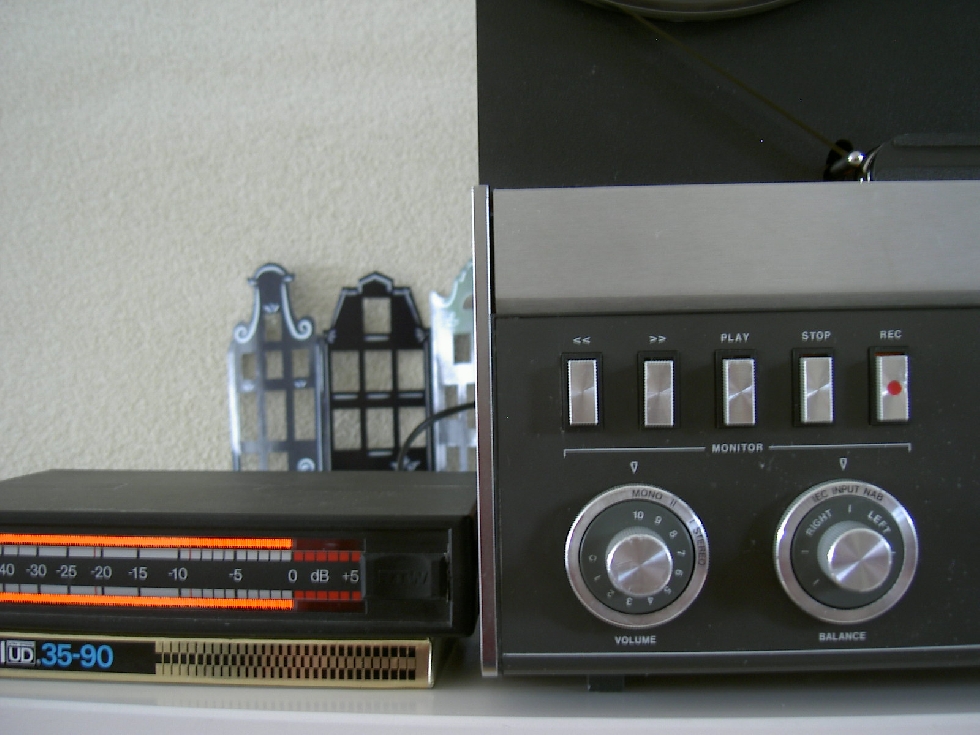

Als ik de knoppen aan de monitor kant, de plek die de opname niet zou mogen beïnvloeden, zet op Input, Mono en monitor Volume op maximaal dan is op de VU meters van de Revox al meteen te zien dat er wat misgaat.

Nu zet ik de recorder op opname en neem dus een 1000Hz toon op ALLEEN bestemd voor het linker kanaal (rechts krijgt geen signaal) en de externe meter geeft logisch aan dat beide signalen even hard zijn omdat de monitor op Mono staat. Links en rechts worden opgeteld en op beide uitgangen weergegeven.

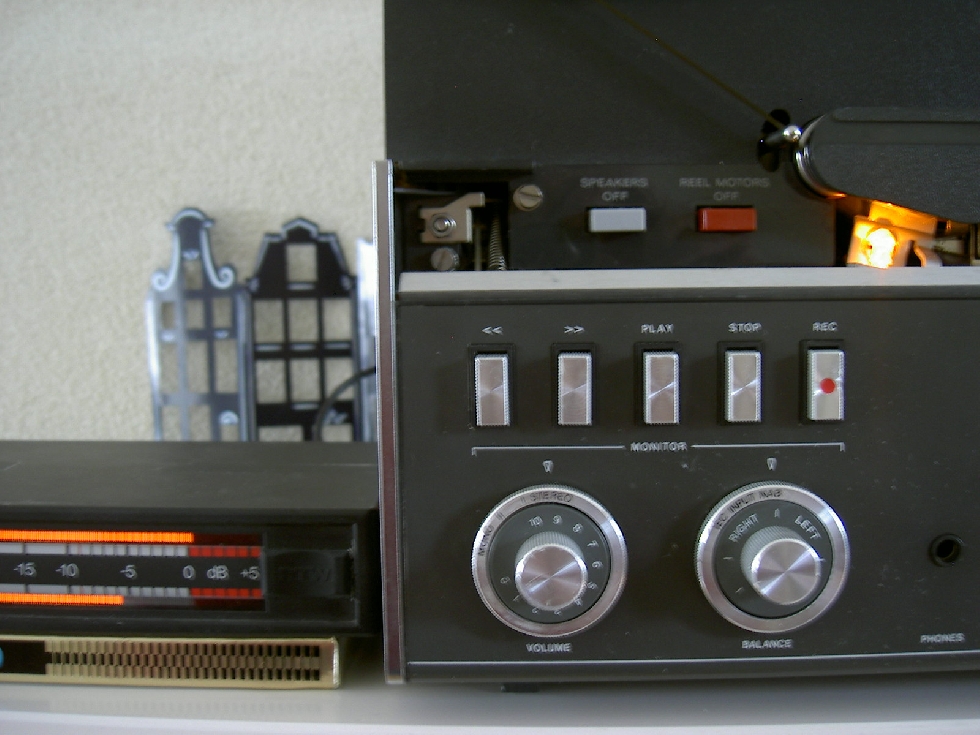

Nu heb ik de band teruggespoeld en geef ik hem Stereo weer. Omdat ik alleen een signaal toevoerde aan het linker kanaal zou de weergave ook alleen links signaal moeten laten zien, maar dat is niet zo.
Rechts doet vrolijk mee. Het voor links bestemde signaal is ook op het rechterspoor terecht gekomen, weliswaar 6dB zachter maar dit mag dus helemaal niet.

Andersom gebeurt dus ook.
Als je alleen rechts opneemt dan komt op die manier het rechter signaal onbedoeld op het linker spoor terecht.
Een kanaalscheiding van slechts 6 dB, het stereobeeld is meteen een stuk smaller en dat in een tijd dat mensen veel geld uitgaven om bijvoorbeeld een pick-up naald te kopen die een paar dB meer kanaalscheiding behaalde.

Goed, nu kun je zeggen dat het alleen bij deze knoppenstand is maar om aan de knoppen te draaien aan de monitorkant tijdens een opname is (of was) helemaal niet ongewoon.

Het heeft mij altijd verbaasd.

Jack Marotick
