Kanalankiezer Philips K7, K70, K80 (Toestel of techniek)

door PieterH , Waalre, 14-01-2018, 20:28 (2502 dagen geleden)

Hi allemaal,

ik zoek details over de kanalenkiezer die gebruikt werd in de Philips K7 t/m K80 kleuren-TV's. In feite waren er in deze tijd (eind 60-er jaren) twee parallelle tuner ontwkkelingen. In Duitsland werden de KD1 en KD2 ontwikkeld; twee aparte tuners die samen in 1 omhuizing kwamen. Deze tuners werden voornamelijk in de Duitse chassis D6N, E1 en K7N gebruikt, maar later toch ook in de Nederlandse K8 en K80. Het gaat mij NIET om deze tuners.

Het parallelle pad, Eindhovense modules, werden gebruikt in de genoemde K7, K70, KM1 (multi-norm, sommige K8 en K80 en zelfs de K9. Het probleem is dat dit de tijd was dat tuners niet meer in detail in de chassis service manual werden beschreven maar de componenten service boeken nog niet werden uitgegeven (voor zover ik weet).

Wat weet ik van deze kanalenkiezers?

• de VHF en UHF tuners waren van verschillene grootte, dit is het voornaamste onderscheidende kenmerk! Dit in tegenstelling tot de VD1 en UD1 die in de KD1 en KD2 zaten, en de opvolgers U322 en V311 die even groot waren.

• de VHF tuner gebruikte BF200-BF182-BF115 transistoren, de UHF BF182-BF181. Afstemming met varicaps.

• in het begin hadden ze geen type-aanduiding, noch in de service manuals, noch op hun labels; alleen 12nc en productiecode. Later kom ik echter de namen V7 en U7 tegen, waarbij het me nog niet duidelijk is of dat 100% de zelfde tuners zijn.

• service 12nc's van de VHF tuner o.a. 4822 210 400104, 113, 122 en 132

• service 12nc's van de UHF tuner 0.a. 4822 210 50064, 66, 73 en 74

Wat zou ik graag hebben:

• service documentatie of

• circuit diagrammen

Kunnen jullie me verder helpen?

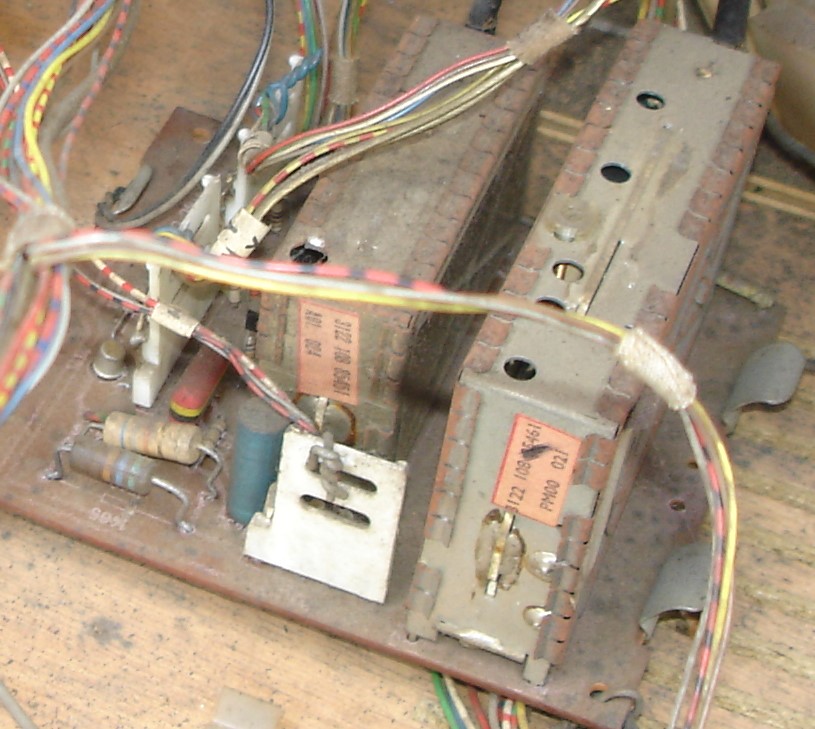

Ter ondersteuning hierbij een foto van de twee tuners in een K7-chassis, gekregen van Marcel's TV Museum.
