Digitaal Vraagstuk TTL 74175 (Computertechniek)

door Maurice ⌂ @, Dordrecht, 12-07-2019, 17:16 (1722 dagen geleden)
Gewijzigd door Maurice, 12-07-2019, 17:23

Heb een brok schema en dat zet vraagtekens.

We hebben een 2x QUAD D-FF nummer 74175 en wat puls-schakelaars.
En we hebben een Priority encoder.
Dat is een IC waarbij 8 ingangen waarbij steeds geldt dat hoogste ingang nummer
prioriteit heeft tov de lagere ingangen.
-Ingangen '0'actief
Dus als ingang 4 '0'is hebben ingang 0 tot 3 geen effect meer op de uitgang.

Nu heeft men bedacht de ingangen aan te sturen met een D-FF.
Aangezien zowel clock als D aan '0' liggen geldt altijd de voorwaarde.
Uitgang Q=0 en Q'=1

Vervolgens is de CLEAR geschakeld en in RUST is deze '0'.

Nu zijn de uitgangen Q naar de encoder via een Inverter gelinked.
Daar in rust Q=0 wordt ingang Encoder via NOT '1'.

Nu komt ie:
De uitgangen D-FF Q' zijn geschakeld en indien schakelaar wordt geactiveerd
wordt deze aan MASSA gelegd via de schakelaar welke in serie staan en bepaald welke
schakelaar de voorkeur heeft indien meerdere gedrukt worden.

Enfin Uitgang Q' welke '1' was wordt '0' geforceerd.
Vervolgens wordt ook CLEAR nu '1' immers schakelaar is nu open.-Zie schema.

Daar CLOCk '0'is
Nu zou moeten gelden de onderste regel van de Tabel 74175.
Q0 = the level of Q before the indicated steady-state input conditions were established.

Ok, maar D='0' geforceerd reeds.
Uitgang zou dan Q=0 en Q'=1 worden toch? Was die al.
Alleen door geforceerde schakelaar op Q' staat er nu op de uitgang
Q=0 , Q'=0.

Daar ALLEEN Q naar de Encoder gaat zie ik werkelijk niet
hoe die Q ooit naar 1 zal gaan.

Wat ik vermoed.... Dat bij dit misschien typische IC-Model/Uitvoering
Q meeloopt met Q'??
Dus dat indien Q' geforceerd '0' gemaakt wordt uitgang Q volgt naar '1'
omdat dat een geïnverteerde is van Q'.
In werkelijk org. Print gebeurd dat NIET namelijk.

Heb ik een test schakelingetje gemaakt met een SN7474 (Dual D-FF)
Echter die bedachte Truuk gaat niet op.
Niet met een 7474,74HC74,74LS74.

Iemand ideeën??
hoe ooit Q hoog wordt?

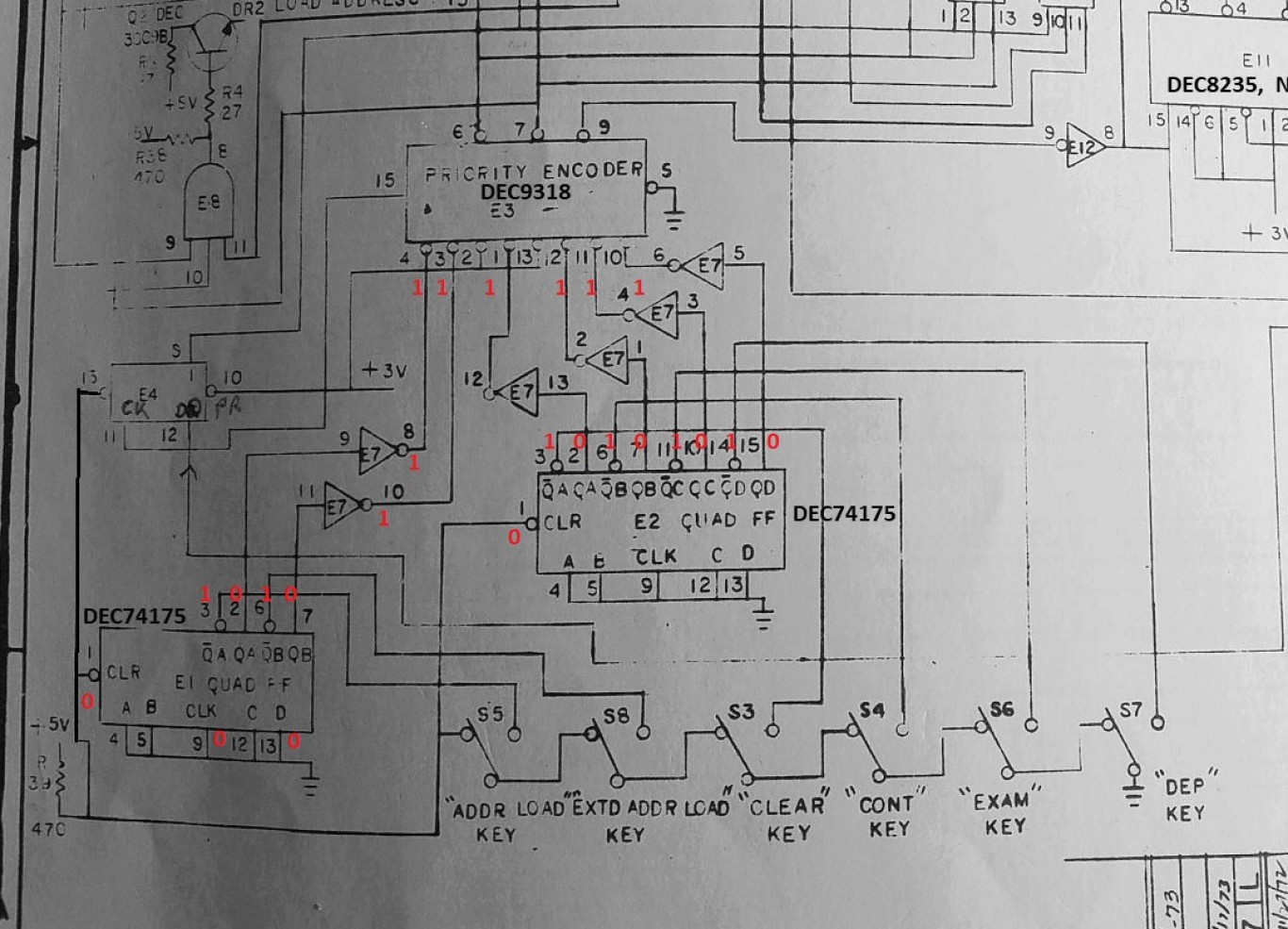

Betreffende schema deel:
[image]

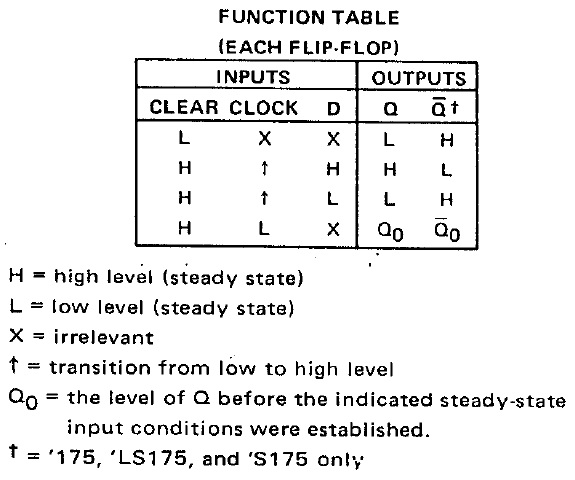

Tabel 74175 D-FF (4x in het IC)
[image]

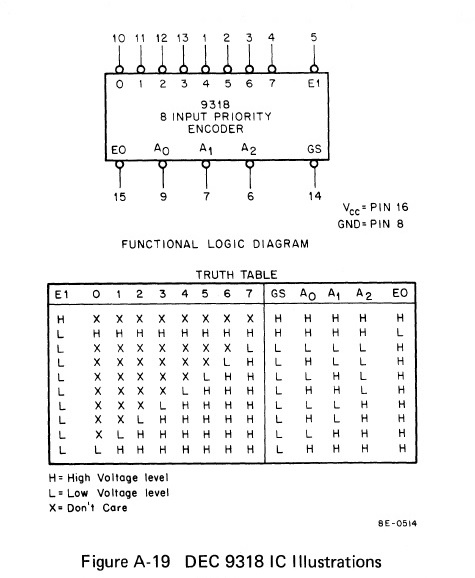

De Encoder:
[image]
