Digitaal Vraagstuk TTL 74175 (Computertechniek)

door Cornelisjan , Lunteren, 15-07-2019, 20:21 (1739 dagen geleden) @ Maurice
Gewijzigd door Cornelisjan, 15-07-2019, 20:53

Maurice, misschien mosterd na de maaltijd maar misschien heb je er nog wat aan.

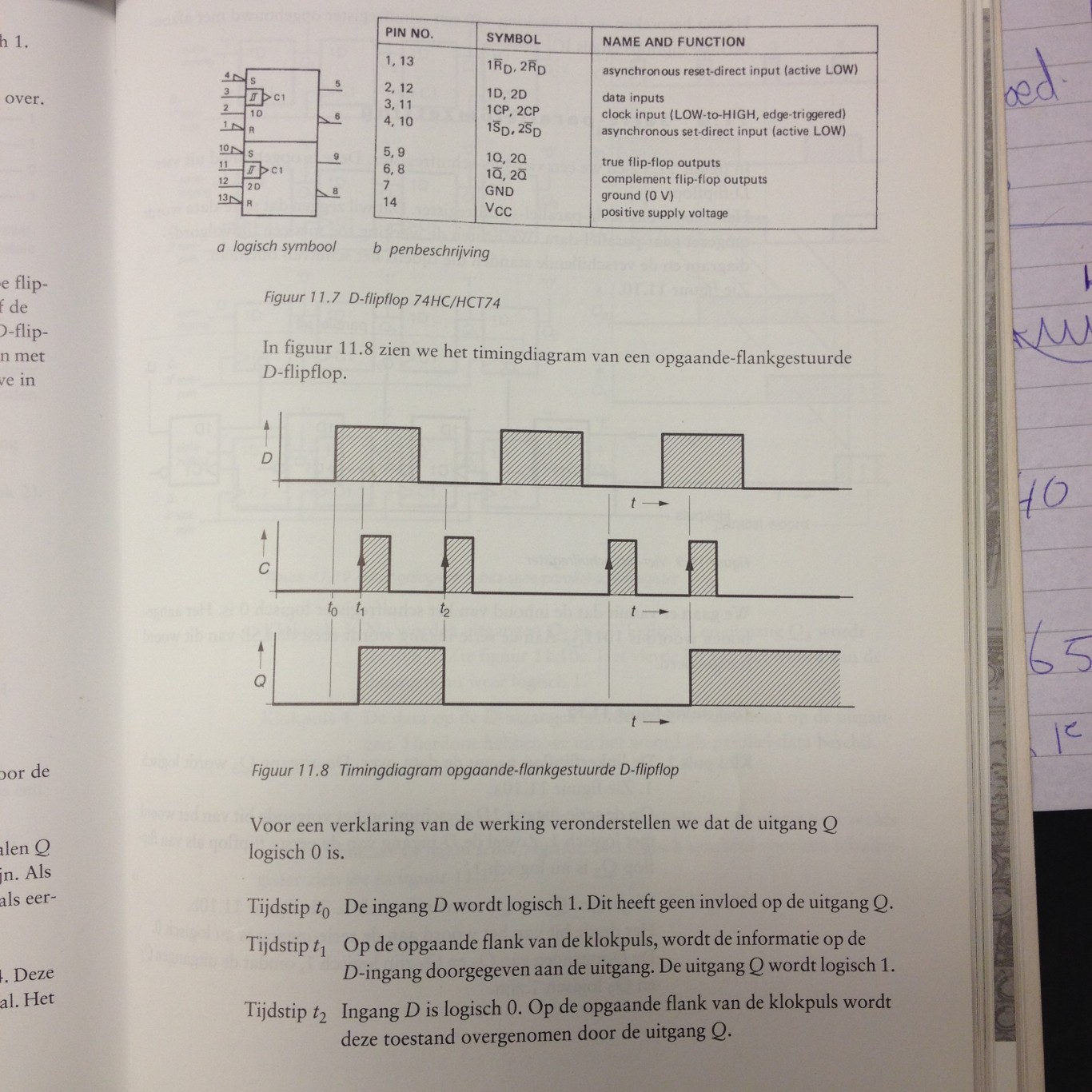

Een timing diagram van een 74HC/HTC74 D-Flipflop. Q\ staat er niet bij maar is altijd
tegengestelde van Q gestuurd.

Duidelijk is te zien dat als het nivo op de D-ingang verandert dit wordt doorgegeven aan Q en Q\ bij een opgaande flank van de Clock. (Dit staat eigenlijk ook al in de waarheidstabel)

De uitgangen Q en Q\ worden dus gestuurd door de D-ingang terwijl de timing hiervan door de clock wordt gedaan.
