AMPEX VPR-6 (Algemeen)

door Maurice , Dordrecht, 15-10-2019, 00:49 (1656 dagen geleden) @ Cornelisjan

Cor dank

..Ik weet niet of in jouw doc van deze Ampex een blokschema is opgenomen want via dit blokschema zou je tot een oplossing kunnen komen...

Nee ik kan alleen beredeneren vanuit de wetenschap hoe iets zou moeten werken.
Kwam het nu alleen uit de recorder met afspelen tape zou ik die kant nog kunnen begrijpen dat er iets fout gaat met oppoetsen van signaal vanaf de band.

Probleem is er al als ik eenvoudig willekeurig videosignaal ingeef.
Of nu van DVD of de testbeeldgenerator haalt niet uit.
Dan nog de Bypass knop gebruik, die denk ik gehele tape control en geheugen omzeild.

Maar ga zo ver met de gedachte mee dat al vroeg in signaal weg dus video ontdaan wordt van de synchronisatie pulsen.
Toestel dus het raster aanbied en daarin het video wordt geprojecteerd.

Een sync is er wel, beeld is feitelijk strak.
Horizontaal als verticaal.
Echter dat raster en dus die startpuls
die aangeeft wat boven aan lijn 1 is, die verschuift zodanig.
Zou die continue rollen heb je helemaal geen sync.
Maar beeld staat stil alleen op verkeerde positie in verticale vlak.
Vervolgens zit daar een heel langzaam verloop in.
Dus hij is er wel, maar iets verteld dat het op de verkeerde plaats zit.
Vanaf die plaats ergens in verticale vlak start dan wel de 1e lijn goed.
Het invoegen van videobeeld In dat raster klopt dus wel in die redenering.

Zou dan bv iets te maken kunnen hebben met tellen van de lijnen.
Maar zou ik verwachten dat video inhoud dan ook verstoort zal worden en die klopt nu juist wel tov beeld lijnen.

Raster is het "domme" lijnen spel zonder video inhoud.
Waar start de monitor met schrijven van een lijn,hoe lang of kort is die lijn,
de blanking enz.
Pas daarna komt het spelletje kleur, helderheid enz.

Dus waarom zou de TV/monitor een puls krijgen die als start heeft ergens willekeurig
in verticale vlak.
-IS overigens op diverse soorten beeldschermen getest, zowel de moderne multinorm
als oude CRT.

Verder hebben we het hier alleen over Videosignaal composiet.
Niets van RF,HF etc.
Met moeilijke draaggolf constructies en coderingen.

Kaarten geven wel wat info hoe deze is opgebouwd.

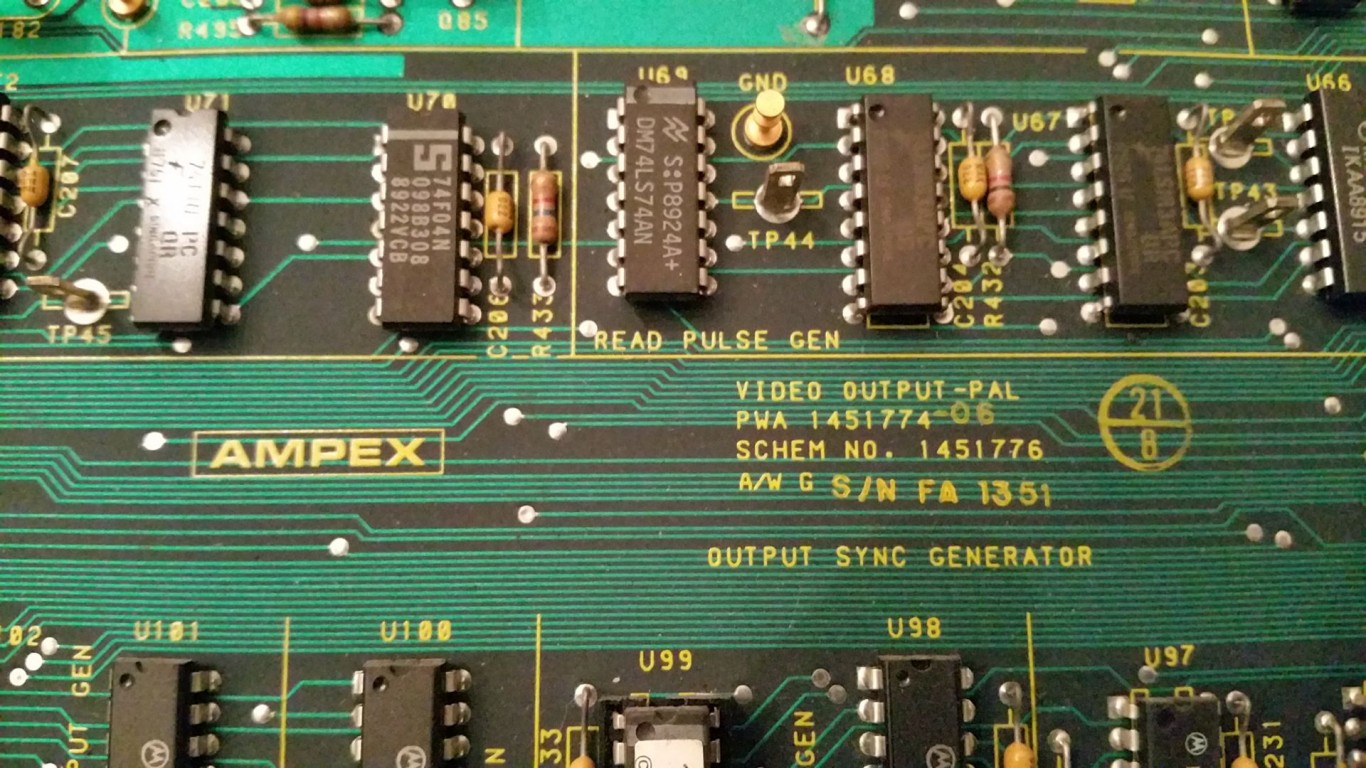

Sectie van de video-out kaart.
