Functiegenerator (Toestel of techniek)

door doktordirk , Noordbeemster, 06-02-2020, 23:13 (1534 dagen geleden) @ Anton van den Oever

Mooi dat het de behuizing opgevallen is.
De kastjes (Retex) had ik jaren geleden gekocht bij radio Twenthe .
Het frontje is ontworpen mbv. Frontdesigner, een bijna onmisbaar programma voor dit soort ontwerpen.
Afgedrukt op de achterkant van een kalender op folioformaat (iets langer dan A4) en daarna in lamineerfolie geplakt.
Zonder hulp van de computer zou dit project een bijna onmogelijke opgave zijn geweest.
De print was op 75% afgedrukt, dus scannen, vergroten en vervolgens alle scanfoutjes er zo goed mogelijk uithalen om een zo strak mogelijk plaatje te krijgen.

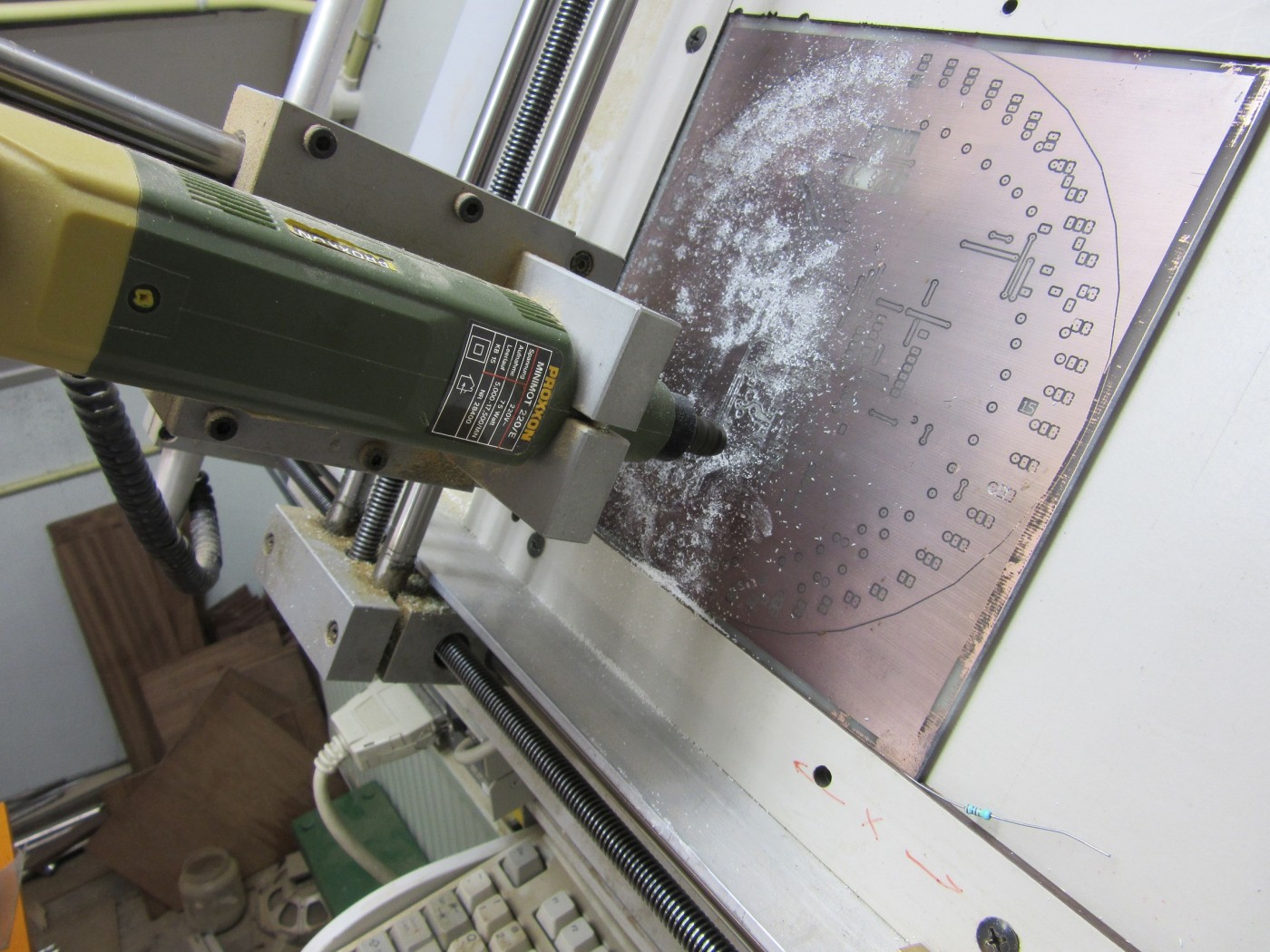

Vervolgens geimporteerd in Autocad en geprobeerd om in ieder te boren gat een puntje te zetten voor de luiemensenboormachine (StepFour, eerste? generatie) wat op enkele vergeten puntjes na aardig gelukt is.

Dit is niet de functiegenerator, maar een digitale klok met cijfers in het midden en 60 sec. ledjes rondom, maar dit even als voorbeeld van de inmiddels antieke machine (werkt alleen via dos).

Mvg Dirk
