Tektronix 602 (En behuizing gezocht) (Toestel of techniek)

door Roland Huisman , Zwolle, 13-04-2020, 23:35 (1631 dagen geleden)
Gewijzigd door Roland Huisman, 13-04-2020, 23:41

Hallo mensen,

Een tijdje terug heb ik van een forumlid alhier een leuke Tektronix 602 XY monitor gekregen.
Graag zou ik hem in de onderstaande staat willen brengen met de mooie blauwe
kast en het masker rondom de beeldbuis. En zeker omdat nu hij weer werkt!

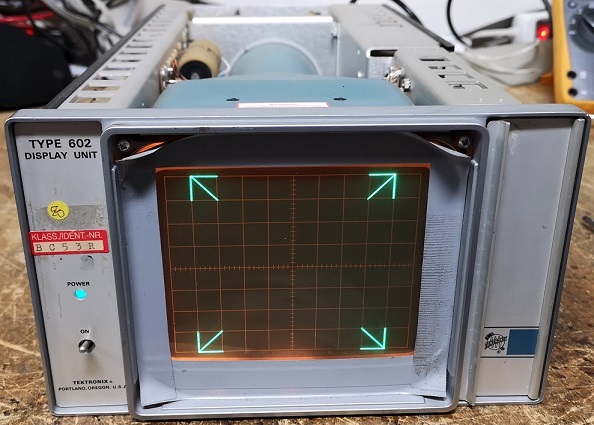

De foto's van mijn gekregen exemplaar kun je hieronder zien. Het maskertje zal ooit
kwijt zijn geraakt door de jaren heen. En er is eigenlijk geen juiste behuizing bij.
De huls welke erbij zit heeft geen koelgaten. Maar ook het achterste aluminium frame
waartussen de blauwe kappen geklemd zitten is er niet bij.

Ik besef mij dat deze units vaak als rackinbouw zijn gebruikt. In dat geval was de
constructie van de behuizing geheel anders. Volgens mij zijn er meerder modellen
in deze behuizing gemaakt zoals de 601 of de 528.

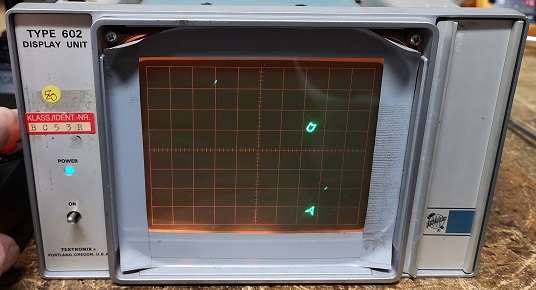

Inmiddels kan ik via de PDP8 testprogramma's zichtbaar maken op het scherm.

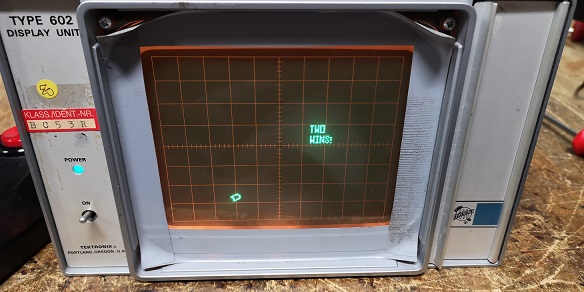

En ik kan SpaceWar! spelen Dit doe ik via de kaarten welke
ik een tijd terug gekloond heb. Inmiddels zijn er ook andere mensen welke mijn
borden na hebben gebouwd. Het schermpje geeft er een verbluffend scherp beeld op!

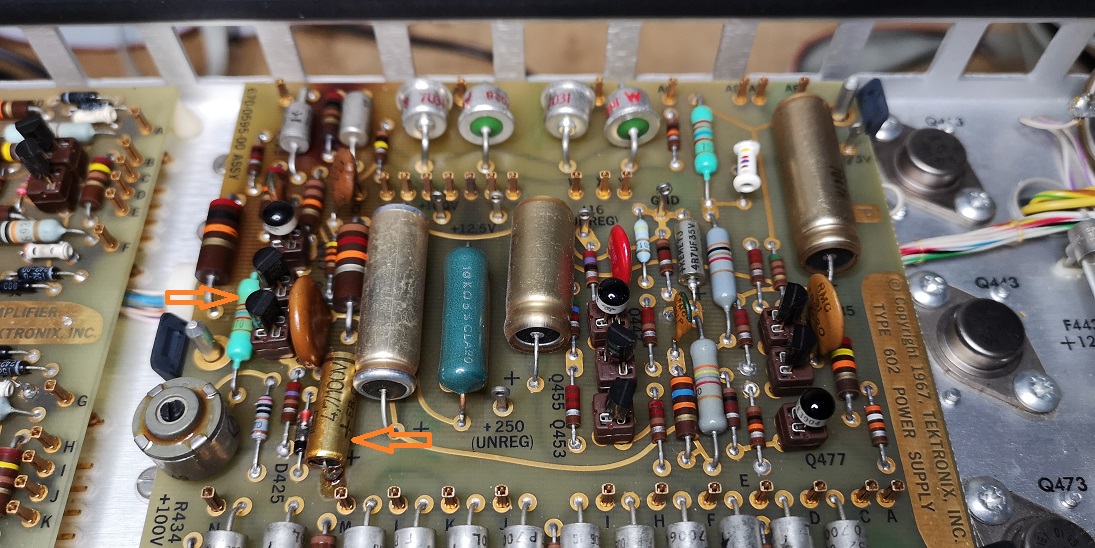

Toen ik hem kreeg werd mij verteld dat hij defect was. Na wat meten snapte ik dat wel...
Want er bleek geen enkele voedingsspanning te kloppen. Alles was veel te laag.
De oorzaak lag in een defecte regeling van de +100V. En die +100V werd weer
als referentie voor alle andere spanningen gebruikt. Ja dan ga je mooi de mist in

Daarna kwam er nog een fout aan het licht waardoor de elektronenstraal niet
aan en uit gezet kon worden via de Z ingang. Dat was nog een defecte elco.

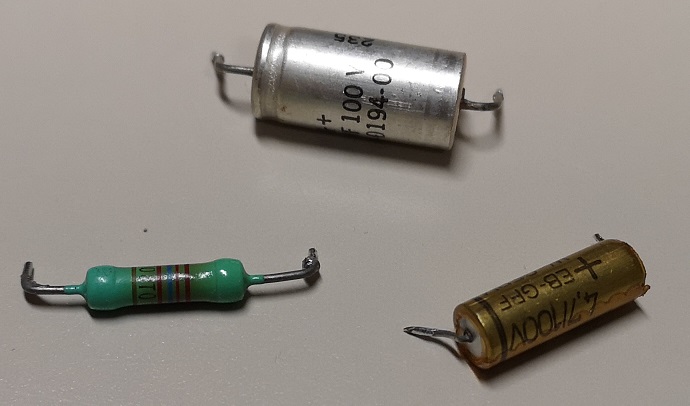

Uiteindelijk drie componentjes stuk. Best knap voor een apparaat uit eind jaren 60!

Dus, ik ben blij met het schermpje dat ik via het forum heb kunnen verkrijgen.
Maar hij verdient het nu wel om compleet en mooi gemaakt te worden.

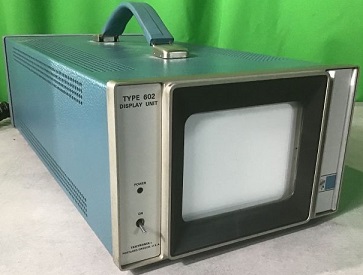

Hier staan meer plaatjes van hoe een 601/602 behuizing er uit ziet:
http://w140.com/tekwiki/wiki/601 (Een complete 601 of 602 is ook welkom uiteraard)

Groeten, Roland
